Ανθεκτικό στη φωτιά καλώδιο με ανθεκτικό στα ορυκτά καλώδιο 0,6/1kV BTTRZ

Το BTTRZ είναι ένα καλώδιο ισχύος χαμηλής τάσης, μονωμένο με ορυκτά, με χάλκινο περίβλημα, που χρησιμοποιείται συνήθως σε κυκλώματα ασφάλειας ζωής ανθεκτικά στη φωτιά. Είναι ειδικά σχεδιασμένο για κρίσιμους τροφοδότες χαμηλής τάσης σε κτίρια και υποδομές, πληρώντας τις απαιτήσεις του έργου για ακεραιότητα κυκλώματος, ανθεκτικότητα και βελτιωμένη ασφάλεια εκκένωσης.

• Όταν οι κανονισμοί απαιτούν τα κυκλώματα να λειτουργούν σε ακραίες θερμοκρασίες, επιλέξτε ένα καλώδιο σχεδιασμένο για επιβίωση, όχι μόνο για λειτουργία. Τα καλώδια BTTRZ, μονωμένα με ορυκτά, είναι σχεδιασμένα για συστήματα έκτακτης ανάγκης και ασφάλειας ζωής, παρέχοντας αξιόπιστη ισχύ χαμηλής τάσης σε κρίσιμες γραμμές σε ψηλά κτίρια, δημόσια κτίρια και υποδομές μεταφορών.

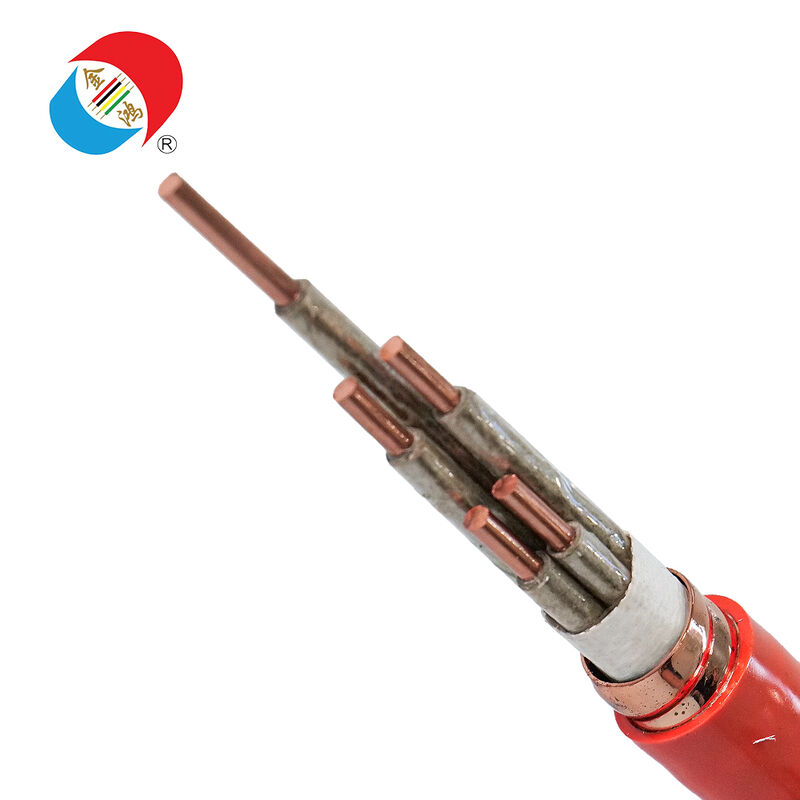

Το BTTRZ παρέχεται συνήθως ως καλώδιο ισχύος (MI) μονωμένο με ορυκτά, με ένα στρώμα ανόργανης ορυκτής μόνωσης μέσα στο χάλκινο περίβλημά του. Ανάλογα με τα ισχύοντα πρότυπα, πολλές διαμορφώσεις έργων περιλαμβάνουν επίσης ένα εξωτερικό στρώμα χαμηλών καπνών, χωρίς αλογόνα για ευκολότερη αναγνώριση γραμμής, χειρισμό και βελτιωμένη απόδοση σε κλειστούς δημόσιους χώρους. Σε σύγκριση με τα τυπικά καλώδια μονωμένα με πολυμερή, η κατασκευή MI χρησιμοποιείται συνήθως σε κυκλώματα με υψηλότερες απαιτήσεις ασφαλείας λόγω της ανώτερης αντοχής στη φωτιά και της αξιοπιστίας της γραμμής.

• Τυπική Ονομαστική Τάση: 0,6/1 kV (ανάλογα με το έργο)
• Τυπικές Εφαρμογές: Τροφοδότες έκτακτης ανάγκης και κρίσιμα κυκλώματα χαμηλής τάσης
• Κανόνες Επιλογής: Πληρούν τις απαιτήσεις αποδοχής που καθορίζονται στον Πίνακα Ποσοτήτων (BOQ) (αντοχή στη φωτιά, απαιτήσεις προστασίας από καπνό, ονομαστική γραμμής και τεκμηρίωση)

• Τυπικές εφαρμογές ασφάλειας ζωής και έκτακτης ανάγκης
• Τροφοδότες αντλιών πυρόσβεσης και παροχή ρεύματος αντλιών καταιωνισμού
• Ανεμιστήρες απαγωγής καπνού, ανεμιστήρες ενίσχυσης κλιμακοστασίων και συστήματα απαγωγής καπνού
• Φωτισμός έκτακτης ανάγκης, παροχή ρεύματος διαδρομής εκκένωσης και κρίσιμοι διανομείς
• Παροχή ρεύματος κέντρου ελέγχου πυρκαγιάς και κρίσιμα κυκλώματα παρακολούθησης
• Νοσοκομεία, κέντρα ελέγχου και κρίσιμες εγκαταστάσεις που απαιτούν αξιόπιστη καλωδίωση έκτακτης ανάγκης
• Μετρό, σήραγγες, αεροδρόμια και κόμβοι μεταφορών με αυστηρές απαιτήσεις καλωδίων ανθεκτικών στη φωτιά
• Δημόσια κτίρια όπου η επιλογή καλωδίων καθορίζεται από την πυκνότητα γραμμών και την ασφάλεια εκκένωσης

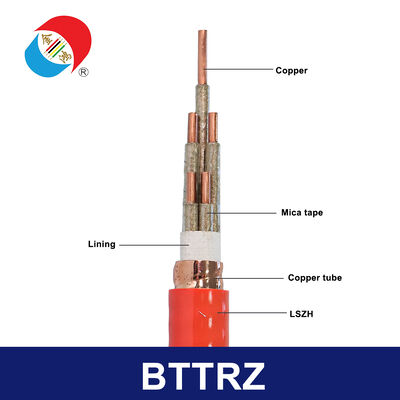

• Αγωγός: Χαλκός
• Πρωτεύουσα Μόνωση: Ανόργανη ορυκτή μόνωση
• Περίβλημα: Χάλκινο περίβλημα (ανάλογα με τη συγκεκριμένη κατασκευή)
• Εξωτερικό Στρώμα: Προαιρετικό, που χρησιμοποιείται συνήθως για απαιτήσεις επεξεργασίας και αναγνώρισης χαμηλών καπνών (ανάλογα με το έργο)
• Θωράκιση: Συνήθως δεν απαιτείται λόγω της προστασίας του περιβλήματος. Η εξωτερική προστασία μπορεί να χρησιμοποιηθεί ανάλογα με το σχεδιασμό της γραμμής.
• Τύπος Καλωδίου: Καλώδιο ισχύος χαμηλής τάσης τύπου MI ανθεκτικό στη φωτιά για σταθερές εγκαταστάσεις

1. Προετοιμασία Αγωγού
   Ο χάλκινος αγωγός υποβάλλεται σε επεξεργασία για να πληροί τις απαιτήσεις αντίστασης και διαστάσεων.
2. Γέμισμα και Συμπίεση Ορυκτής Μόνωσης
   Το ανόργανο υλικό ορυκτής μόνωσης γεμίζεται γύρω από τον αγωγό και συμπιέζεται για να σχηματιστεί το πρωτεύον σύστημα μόνωσης.
3. Δημιουργία Χάλκινου Περιβλήματος
   Ένα χάλκινο περίβλημα σχηματίζεται γύρω από τα μονωμένα καλώδια πυρήνα για να παρέχει συγκράτηση, προστασία και σταθερότητα.
4. Σταθεροποίηση και Έλεγχος Διαστάσεων
   Το καλώδιο σταθεροποιείται και ελέγχεται διαστασιακά για να εξασφαλιστεί σταθερή ηλεκτρική απόδοση και λειτουργία εγκατάστασης.
5. Επικάλυψη Εξωτερικού Στρώματος (εάν καθορίζεται)
   Ένα εξωτερικό στρώμα μπορεί να εφαρμοστεί για τη βελτίωση της αντοχής στην τριβή, τη διευκόλυνση της αναγνώρισης και τη βελτίωση της καταλληλότητας της καλωδίωσης.
6. Συνήθης Επαλήθευση
   Οι συνήθεις έλεγχοι περιλαμβάνουν την αντίσταση του αγωγού, ηλεκτρικές δοκιμές σύμφωνα με τα απαιτούμενα πρότυπα, ελέγχους συνέχειας περιβλήματος, επιθεωρήσεις διαστάσεων και επαλήθευση οπτικής σήμανσης.

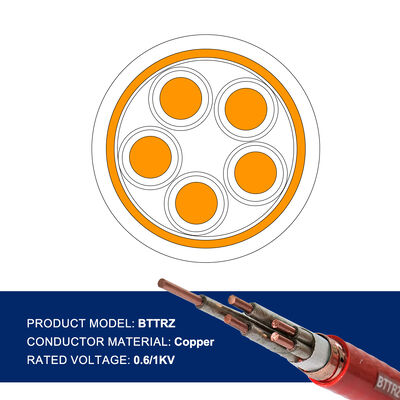

• 1C / 2C / 3C / 4C / 5C (Ανάλογα με το έργο)

• 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240

• 1C x 6
• 1C x 10
• 1C x 16
• 1C x 25
• 2C x 2.5
• 2C x 4
• 2C x 6
• 3C x 2.5
• 3C x 4
• 3C x 6
• 4C x 10
• 4C x 16
• 4C x 25
• 5C x 10
• 5C x 16
• 5C x 25

1. Επιβεβαιώστε τις απαιτούμενες απαιτήσεις αντοχής στη φωτιά και τα κριτήρια αποδοχής (χρόνος/βαθμολογία αντοχής στη φωτιά και μέθοδοι δοκιμών)
2. Επιβεβαιώστε την ονομαστική τάση και τη διαμόρφωση του συστήματος
3. Με βάση το σχεδιασμό του κυκλώματος Επιλέξτε τον αριθμό των αγωγών για τη διάταξη ουδέτερου/προστατευτικού αγωγού.
4. Επιλέξτε τη διατομή με βάση το φορτίο, το μήκος της γραμμής, την επιτρεπόμενη πτώση τάσης και τις συνθήκες εγκατάστασης.
5. Επιβεβαιώστε το περιβάλλον της γραμμής (φρεάτιο, σήραγγα, διάδρομος, δωμάτιο εξοπλισμού) και εάν απαιτείται εξωτερικό στρώμα.
6. Επιβεβαιώστε το κιτ τερματισμού και τις απαιτήσεις αξεσουάρ για καλώδια με χάλκινο περίβλημα MI.
7. Σχεδιάστε το μήκος για να ελαχιστοποιήσετε τις συνδέσεις σε κρίσιμες γραμμές και να βελτιώσετε την απόδοση της θέσης σε λειτουργία.
8. Επιβεβαιώστε τα έγγραφα που απαιτούνται για έγκριση, επιθεώρηση και παράδοση.
