สายเคเบิล YTTW 0.6/1kV MI ตัวนำ 1000mm2 สายไฟแรงดันต่ำ 1 ถึง 5 แกน
สรุปผลิตภัณฑ์
รายละเอียดผลิตภัณฑ์

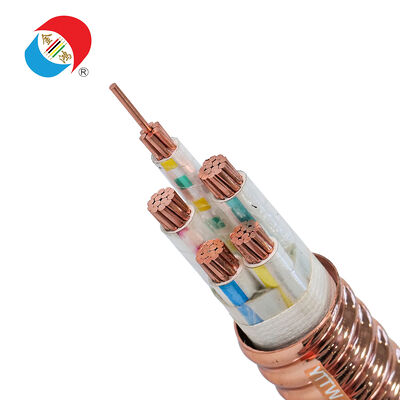

สายเคเบิล YTTW 0.6/1kV MI
,สายไฟแรงดันต่ำ ตัวนำ 1000mm2
,ตัวนำสายเคเบิล MI 1000mm2
คำอธิบายสินค้า
สายเคเบิล YTTW MI 0.6/1kV สำหรับการอยู่รอดจากไฟไหม้ พลังงานแรงดันต่ำ และความปลอดภัยในชีวิต
YTTWเป็นสายเคเบิลแรงดันต่ำชนิดหุ้มฉนวนด้วยแร่ธาตุและหุ้มด้วยโลหะ ซึ่งมักใช้ในวงจรทนไฟ ออกแบบมาโดยเฉพาะสำหรับการใช้งานที่มีข้อกำหนดด้านความน่าเชื่อถือและการปฏิบัติตามข้อกำหนดสูงมาก เช่น แหล่งจ่ายไฟฉุกเฉิน ปั๊มดับเพลิง ระบบระบายควัน และระบบความปลอดภัยในชีวิต เพื่อให้มั่นใจถึงความสมบูรณ์ของวงจร
สำหรับวงจรฉุกเฉิน การหยุดทำงานเป็นสิ่งที่ไม่สามารถยอมรับได้ หากโครงการของคุณต้องการความทนไฟ แหล่งจ่ายไฟแรงดันต่ำที่เสถียร และความน่าเชื่อถือในระยะยาวในอาคารสูง สิ่งอำนวยความสะดวกด้านการขนส่ง และอาคารสาธารณะ YTTWชนิดหุ้มฉนวนด้วยแร่ธาตุคือตัวเลือกที่เหมาะสมที่สุด
YTTWโดยทั่วไปจะจัดหาเป็นสายเคเบิลชนิดหุ้มฉนวนด้วยแร่ธาตุ (MI) พร้อมปลอกโลหะ ซึ่งแตกต่างจากสายเคเบิลชนิดหุ้มฉนวนโพลีเมอร์มาตรฐาน สายเคเบิล MI ใช้ชั้นฉนวนแร่ธาตุอนินทรีย์เป็นสื่อกลางหลัก ซึ่งได้รับการปกป้องและแยกด้วยปลอกโลหะ โครงสร้างนี้ใช้กันอย่างแพร่หลายในระบบความปลอดภัยในชีวิตและระบบฉุกเฉิน เนื่องจากยังคงรักษาความสมบูรณ์ของวงจรภายใต้สภาวะไฟไหม้ที่รุนแรงและเป็นไปตามมาตรฐานการยอมรับที่เกี่ยวข้อง ขึ้นอยู่กับเส้นทางและสภาพแวดล้อม โครงการหลายโครงการยังระบุปลอกด้านนอกสำหรับการระบุตัวตน การป้องกันการขัดถู และความสะดวกในการติดตั้ง
- ไฟปั๊มและฟีดเดอร์ปั๊มสปริงเกอร์
- ฟีดเดอร์พัดลมดูดควันและพัดลมบูสเตอร์
- ไฟฉุกเฉินและเส้นทางอพยพ
- ห้องควบคุมอัคคีภัยและพลังงานตรวจสอบที่สำคัญ
- พลังงานฉุกเฉินของลิฟต์และวงจรขนส่งแนวตั้งที่สำคัญ
- โรงพยาบาล ศูนย์ข้อมูล ศูนย์ควบคุม และสิ่งอำนวยความสะดวกด้านบริการที่สำคัญ
- รถไฟใต้ดิน อุโมงค์ สนามบิน และศูนย์กลางการขนส่งที่มีข้อบังคับด้านความปลอดภัยจากอัคคีภัยที่เข้มงวด
- อาคารสาธารณะที่ต้องการควันต่ำและความต่อเนื่องของวงจรตามเส้นทางฉุกเฉินเฉพาะ
- เส้นทางที่มีความเสี่ยงต่ออุณหภูมิสูงและเพลาไฟ
- ห้องใต้ดิน อุโมงค์บริการ และทางเดินสาธารณูปโภค
- สภาพหน้างานที่ต้องการความทนทานต่อเปลวไฟ ความทนทานต่อความร้อน และประสิทธิภาพด้านสิ่งแวดล้อมที่รุนแรง (ขึ้นอยู่กับการเดินสาย)
- เน้นความสมบูรณ์ของวงจรจากไฟไหม้สำหรับโครงการที่ข้อกำหนดกำหนดให้วงจรวิกฤตทำงานอย่างต่อเนื่องในสภาพแวดล้อมที่มีไฟไหม้ โดยทั่วไปจะเลือกโครงสร้างฉนวนโลหะ (MI)
- กลยุทธ์ควันต่ำในพื้นที่สาธารณะ (ปลอกด้านนอกเป็นตัวเลือก)หลายโครงการเลือกใช้ปลอกด้านนอกเพื่อให้เป็นไปตามข้อกำหนดควันต่ำและพิษต่ำในพื้นที่ปิดและเส้นทางอพยพ
- ความแข็งแรงทางกลสูงและอายุการใช้งานยาวนานการออกแบบปลอกโลหะให้การป้องกันวงจรที่ทนทานและความเสถียรในระยะยาวที่แข็งแกร่งสำหรับระบบที่สำคัญ
- การจัดซื้อที่ขับเคลื่อนด้วยการปฏิบัติตามข้อกำหนด YTTWมักใช้เมื่อที่ปรึกษาและผู้ตรวจสอบต้องการโครงสร้าง MI ที่ได้รับการยอมรับสำหรับบริการฉุกเฉินและวงจรความปลอดภัยในชีวิต

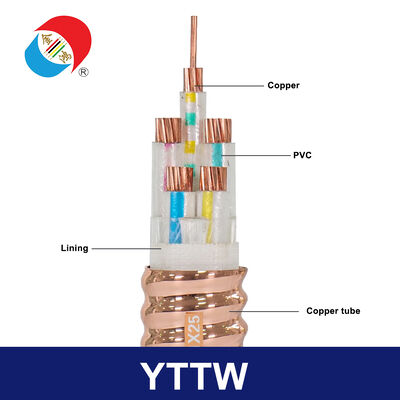

- ตัวนำ:ทองแดง
- ฉนวน:ฉนวนแร่ธาตุอนินทรีย์
- ปลอก:ปลอกโลหะ (ขึ้นอยู่กับการก่อสร้าง)
- ปลอกด้านนอก:ตัวเลือก ขึ้นอยู่กับการเดินสายและข้อกำหนดในการจัดการ
- เกราะ:โดยทั่วไปไม่จำเป็นเนื่องจากปลอกโลหะให้การป้องกัน อาจใช้การป้องกันภายนอกขึ้นอยู่กับการออกแบบวงจร
- ประเภทสายเคเบิล:สายเคเบิลแรงดันต่ำทนไฟ MI สำหรับการติดตั้งแบบถาวร
- การเตรียมตัวนำตัวนำทองแดงต้องเตรียมเพื่อให้เป็นไปตามเป้าหมายความต้านทานและมิติ
- การเติมและการบีบอัดฉนวนแร่ธาตุวัสดุฉนวนแร่ธาตุอนินทรีย์จะถูกเติมรอบตัวนำและบีบอัดเพื่อสร้างระบบฉนวนหลัก
- การขึ้นรูปปลอกโลหะปลอกโลหะจะถูกสร้างขึ้นรอบสายไฟแกนฉนวนแร่ธาตุเพื่อให้การปิดผนึกและการป้องกัน
- การควบคุมมิติและความเสถียรมิติและความเสถียรของสายเคเบิลต้องเป็นไปตามข้อกำหนดเพื่อให้คงประสิทธิภาพทางไฟฟ้าและการทำงานที่สอดคล้องกัน
- ปลอกด้านนอก (ถ้ามี)อาจใช้ปลอกด้านนอกเพื่อให้การป้องกันการขัดถู การทำเครื่องหมายเส้น และความสะดวกในการติดตั้ง
- การตรวจสอบตามปกติการตรวจสอบทั่วไป ได้แก่ ความต้านทานตัวนำ การทดสอบความสมบูรณ์ของฉนวน การทดสอบทางไฟฟ้าที่เป็นไปตามมาตรฐาน การทดสอบความต่อเนื่องของปลอก การตรวจสอบมิติ และการตรวจสอบด้วยสายตา

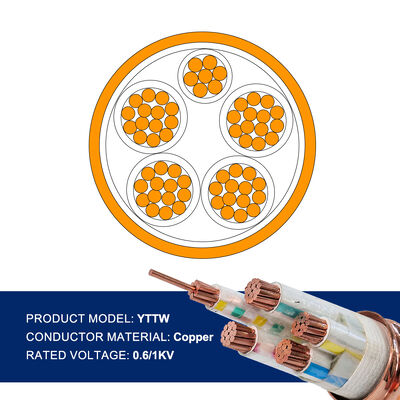

| หมวดหมู่ | รายละเอียด |
|---|---|
| จำนวนแกนทั่วไป | 1C / 2C / 3C / 4C / 5C (ขึ้นอยู่กับโครงการ) |
| ส่วนตัดขวางทั่วไป (มม.2) ที่ระบุบ่อยครั้ง | 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 |
| การกำหนดค่าการหมุนสูง (ตัวอย่าง) | 1C x 4 1C x 6 1C x 10 1C x 16 2C x 2.5 2C x 4 2C x 6 3C x 2.5 3C x 4 3C x 6 4C x 10 4C x 16 4C x 25 5C x 10 5C x 16 5C x 25 |
| รุ่น | YTTW |
| ประเภทสายเคเบิล | สายไฟแรงดันต่ำ (MI) ชนิดหุ้มด้วยโลหะที่ทนไฟ |
| ระดับแรงดันไฟฟ้าทั่วไป | 0.6/1 kV (ขึ้นอยู่กับโครงการ) |
| ตัวนำ | ทองแดง |
| ฉนวนหลัก | ฉนวนแร่ธาตุอนินทรีย์ |
| ปลอก | ปลอกโลหะ (ขึ้นอยู่กับการก่อสร้าง) |
| ปลอกหุ้มด้านนอก | ตัวเลือก ตามที่ระบุ |
| ตัวเลือกแกน | 1C / 2C / 3C / 4C / 5C |
| ช่วงขนาดทั่วไป | 1.5 ถึง 240 มม.2 (ขึ้นอยู่กับจำนวนแกนและมาตรฐาน) |
| การใช้งานทั่วไป | ฟีดเดอร์ปั๊มดับเพลิง พัดลมควบคุมควัน ไฟฉุกเฉิน วงจรความปลอดภัยในชีวิตและฉุกเฉิน |
| การติดตั้ง | การติดตั้งแบบถาวรบนเส้นทางที่ทนไฟที่กำหนด การป้องกันเส้นทางตามการออกแบบโครงการ |
| การบรรจุ | ขดลวดสำหรับขนาดเล็ก ดรัมสำหรับขนาดใหญ่และอุปทานโครงการ |
| ตัวเลือก | ประเภทปลอกหุ้ม การทำเครื่องหมายภาษา สีระบุตัวตน แผนความยาว ชุดเอกสาร การสนับสนุนการตรวจสอบ |
- ยืนยันข้อกำหนดการอยู่รอดจากไฟไหม้ใน BOQ (ระยะเวลา/คลาสและความถี่ในการทดสอบ)
- ยืนยันระดับแรงดันไฟฟ้าและการกำหนดค่าระบบ
- เลือกจำนวนแกนตามการออกแบบวงจรและแผนกลาง/PE
- ปรับขนาดส่วนตัดขวางตามกระแส ระยะทาง แรงดันตก และสภาพการติดตั้ง
- ยืนยันรายละเอียดเส้นทาง (เพลา อุโมงค์ ทางเดิน ห้องโรงงาน) และจำเป็นต้องใช้ปลอกหุ้มหรือไม่
- ยืนยันชุดขั้วต่อและระบบอุปกรณ์เสริมสำหรับสายเคเบิล MI
- กำหนดการวางแผนความยาวเพื่อลดข้อต่อบนเส้นทางที่สำคัญ
- ยืนยันชุดเอกสารสำหรับการตรวจสอบและการยอมรับ
