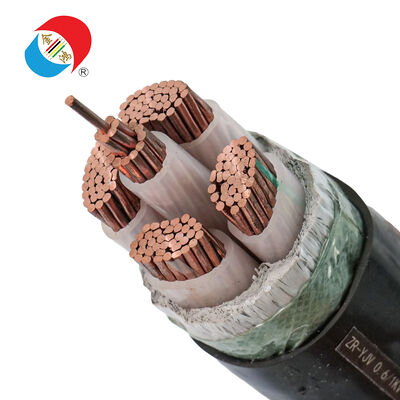

ZR-YJV เป็นสายไฟแรงดันต่ำ 0.6/1kV แกนทองแดงฉนวน XLPE หุ้ม PVC พร้อมคุณสมบัติหน่วงไฟ เหมาะสำหรับระบบจ่ายไฟอาคาร, รางสายไฟ, เพลา และทางเดินสาธารณูปโภค—สถานที่ที่ต้องการลดความเสี่ยงในการแพร่กระจายของเปลวไฟและแหล่งจ่ายไฟแรงดันต่ำที่เสถียร

สายเคเบิล YJV มาตรฐานสามารถอัปเกรดเป็นรุ่นหน่วงไฟได้โดยไม่ต้องเปลี่ยนตรรกะการติดตั้ง ZR-YJV ยังคงรักษาประสิทธิภาพที่เชื่อถือได้ของแกนทองแดง + ฉนวน XLPE ในขณะที่เพิ่มฟังก์ชันการหน่วงไฟ ช่วยจำกัดการแพร่กระจายของเปลวไฟตามเส้นทางสายเคเบิลในอาคารที่มีประชากรหนาแน่นและสภาพแวดล้อมทางอุตสาหกรรม

ZR-YJV เป็นรุ่นหน่วงไฟของ YJV:

• YJV: แกนทองแดง, ฉนวนโพลีเอทิลีนเชื่อมขวาง (XLPE), สายไฟหุ้มโพลีไวนิลคลอไรด์ (PVC)
• ZR: ข้อกำหนดหน่วงไฟ (เกรด/ประเภทขึ้นอยู่กับข้อกำหนดโครงการและเกณฑ์การยอมรับ)

เหมาะสำหรับระบบจ่ายไฟแรงดันต่ำแบบติดตั้งถาวร และออกแบบมาเพื่อลดการแพร่กระจายของเปลวไฟตามรางสายไฟ, เพลา, ทางเดิน และเส้นทางอื่นๆ ที่มีสายเคเบิลหนาแน่น

• แรงดันไฟฟ้าพิกัดทั่วไป: 0.6/1 kV
• การใช้งานทั่วไป: วงจรป้อนและจ่ายไฟแรงดันต่ำ
• ประเภทการติดตั้ง: การติดตั้งแบบถาวร

• อาคารพาณิชย์, อาคารที่พักอาศัย และสถานที่สาธารณะที่ต้องใช้สายเคเบิลหน่วงไฟ
• ระบบรางสายไฟและท่อร้อยสาย โดยวางสายเคเบิลเป็นกลุ่ม
• เพลาบริการ, ไรเซอร์ และทางเดินสาธารณูปโภค ซึ่งการจำกัดการแพร่กระจายของเปลวไฟเป็นวัตถุประสงค์ด้านความปลอดภัย
• โรงงานอุตสาหกรรมและคลังสินค้า ซึ่งสายเคเบิลผ่านทางเดินร่วมกันและห้องอุปกรณ์
• โครงการปรับปรุงใหม่, อัปเกรดสายเคเบิล YJV มาตรฐานเป็นสายเคเบิลหน่วงไฟ

• หากต้องใช้สายเคเบิลปราศจากฮาโลเจนควันต่ำ ให้ระบุโครงสร้างสายเคเบิลหน่วงไฟ LSZH
• หากระบบฉุกเฉินจำเป็นต้องรักษาความต่อเนื่องของวงจรภายใต้ไฟโดยตรง ให้ระบุสายเคเบิลทนไฟ
• หากการเดินสายไฟใต้ดินที่มีความเสี่ยงสูงต้องการการป้องกันทางกลที่แข็งแกร่ง ให้พิจารณาสายเคเบิลหุ้มเกราะ

• ความปลอดภัยในการเดินสายไฟหน่วงไฟ

  ออกแบบมาเพื่อจำกัดการแพร่กระจายของเปลวไฟตามสายเคเบิล โดยมีเงื่อนไขว่าการติดตั้งและการทดสอบเป็นไปตามระดับการยอมรับที่ต้องการ

• ประสิทธิภาพของฉนวน XLPE

  ฉนวน XLPE ช่วยให้มั่นใจได้ถึงคุณสมบัติไดอิเล็กทริกที่เสถียรและประสิทธิภาพทางความร้อนที่ใช้งานได้จริง เหมาะสำหรับการจ่ายไฟแรงดันต่ำ

• ประสิทธิภาพการจัดซื้อ

  รุ่นกระแสหลัก รองรับข้อกำหนดทั่วไป มีใบเสนอราคาด่วน และสามารถรวมใบแจ้งหนี้ปริมาณงานโครงการได้

• ติดตั้งง่าย

  ยังคงรักษาตรรกะการใช้งานโดยรวมเช่นเดียวกับสายเคเบิล YJV มาตรฐาน ทำให้การตัดสินใจเปลี่ยนและอัปเกรดง่ายขึ้น

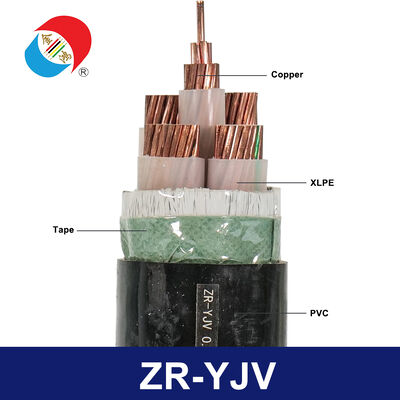

• ตัวนำ: ลวดตีเกลียวทองแดง
• ฉนวน: XLPE
• ปลอกนอก: PVC (สารประกอบหน่วงไฟเพิ่มตามคำขอ)
• เกราะ: ไม่มี (ZR-YJV; รุ่นหุ้มเกราะต้องระบุแยกต่างหาก)
• ประเภทสายเคเบิล: สายไฟแรงดันต่ำหน่วงไฟสำหรับการติดตั้งแบบถาวร

• การตีเกลียวตัวนำทองแดง

  ควบคุมวิธีการตีเกลียวเพื่อให้ได้เป้าหมายความต้านทานและอำนวยความสะดวกในการติดตั้ง

• โครงสร้างชั้นฉนวน XLPE

  ชั้นฉนวนถูกอัดขึ้นรูปและเชื่อมขวางเพื่อสร้างชั้นไดอิเล็กทริกที่เสถียร เหมาะสำหรับการใช้งานแรงดันต่ำ

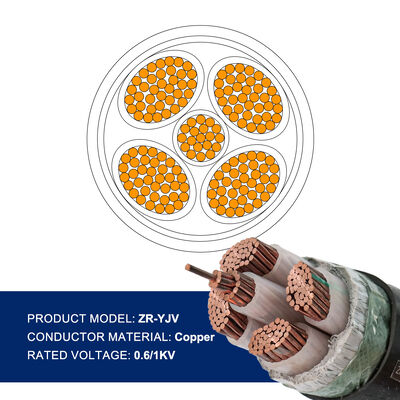

• การประกอบแกน

  แกนถูกซ้อนกันเพื่อให้แน่ใจว่ารูปทรงเรขาคณิตของสายเคเบิลมีความเสถียร เหมาะสำหรับรางสายไฟ, ท่อร้อยสาย และเพลา

• การกำหนดค่าปลอกหน่วงไฟ

  รับประกันระดับการหน่วงไฟที่ต้องการผ่านการเลือกวัสดุและการควบคุมกระบวนการ

• ปลอกและฉลาก

  ใช้ปลอก PVC สำหรับการป้องกันและการติดฉลาก และใช้การพิมพ์สำหรับการตรวจสอบย้อนกลับ

• การตรวจสอบตามปกติ

  การตรวจสอบทั่วไป ได้แก่ ความต้านทานตัวนำ การควบคุมความหนาของฉนวน การทดสอบทางไฟฟ้าตามมาตรฐาน การตรวจสอบมิติ และการตรวจสอบการหน่วงไฟตามแผนการยอมรับ

• 1C / 2C / 3C / 4C / 5C (ขึ้นอยู่กับโครงการ)

1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300

• 3C x 10
• 3C x 16
• 3C x 25
• 3C x 35
• 4C x 10
• 4C x 16
• 4C x 25
• 4C x 35
• 4C x 50
• 4C x 70
• 4C x 95
• 5C x 10
• 5C x 16
• 5C x 25
• 1C x 120
• 1C x 150
• 1C x 240

1. ยืนยันข้อกำหนดและเกรด/คลาสการหน่วงไฟ (ZR) ในใบรายการวัสดุ (BOQ) ของคุณ
2. ยืนยันเส้นทางการติดตั้ง (ราง, เพลา, ทางเดิน, ท่อร้อยสาย) และการจัดกลุ่มสายเคเบิล
3. เลือกปริมาณแกนตามการออกแบบระบบ (การจัดวางตัวนำกลางและ PE)
4. กำหนดขนาดตามความสามารถในการรับกระแสและการลดลงของแรงดันไฟฟ้า (ระยะทาง, การจัดกลุ่ม, สภาพแวดล้อม, วิธีการติดตั้ง)
5. วางแผนความยาวเพื่อลดข้อต่อและปรับปรุงความน่าเชื่อถือของเส้นทาง
6. ยืนยันชุดเอกสารสำหรับการอนุมัติและการยอมรับ
