สาย VFD (Variable Frequency Drive cable) คือสายที่ออกแบบเป็นพิเศษที่ใช้ในการเชื่อม VFD (Variable Frequency Drive) กับมอเตอร์ ACการส่งพลังงานในระบบที่เครื่องขับเคลื่อนเปลี่ยนแปลงความเร็วและมุมของมอเตอร์มันลดเสียงเสียงไฟฟ้าและรับมือกับสภาพแวดล้อมไฟฟ้าที่ซับซ้อนที่นํามาโดยการสลับ VFD
VFD (Variable Frequency Drive) คืออุปกรณ์ที่ควบคุมความเร็วและมอเตอร์ของมอเตอร์ AC โดยการเปลี่ยนแปลงความถี่และความแรงดันของไฟฟ้ามันสามารถปรับปรุงประสิทธิภาพพลังงานและการทํางานของมอเตอร์ของอุปกรณ์ เช่น ปั๊ม, แฟน คอนเวียเตอร์ และระบบ HVAC
เมื่อระบบมีมอเตอร์แอลซีที่ขับเคลื่อนด้วย VFD โดยเฉพาะในสภาพแวดล้อมอุตสาหกรรม คาเบล VFD ควรใช้เพื่อรับมือกับการสลับความถี่สูง ลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI)และป้องกันอุปกรณ์จากความกระชับกําลังสูงสายไฟฟ้ามาตรฐานอาจไม่สามารถทนต่อความเครียดไฟฟ้าเหล่านี้
สายไฟที่ขับเคลื่อนความถี่แปร (VSD) หมายถึงสายไฟสําหรับการขับเคลื่อนความถี่แปรพวกมันเป็นสายไฟฟ้าประเภทเดียวกันกับสายไฟฟ้า variable frequency drive (VFD) ทั้งคู่ใช้ในการเชื่อมต่อสายไฟฟ้า variable frequency/variable speed drive และมอเตอร์, ให้การส่งพลังงานที่น่าเชื่อถือในขณะที่ลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI)
ใช่ หม้อ AC สามเฟสส่วนใหญ่ สามารถใช้กับ VFD ได้ بشرطیว่ากําลังตั้งที่เหมาะสมระบบแยกมอเตอร์และระบบสายไฟฟ้าต้องสามารถทนต่อการปรับความกว้างของกระแทก (PWM) และความแรงดันสูงที่พบได้ทั่วไปใน VFD.
ใช่ คาเบิ้ล VFD สามารถวางในสายไฟ แต่ต้องปฏิบัติตามมาตรการการติดดินและการป้องกันที่เหมาะสมเพื่อลด EMI และรักษาผลงานไฟฟ้าของระบบการใช้ท่อยังให้ความคุ้มกันทางกายภาพสําหรับสายไฟ.
ข้อเสียที่พบบ่อยของเครื่องขับเคลื่อนความถี่แปร (VFDs) ได้แก่ การรบกวนทางแม่เหล็กไฟฟ้า (EMI/RFI) ความเสี่ยงในการบิดเบือนความสอดคล้อง ค่าต้นที่สูงกว่าและความจําเป็นของการวางสายไฟและการติดดินเพื่อรักษาความน่าเชื่อถือของระบบสายเคเบิลมาตรฐานอาจทํางานได้ไม่ดีที่สุด ถ้าไม่มีการป้องกันที่เหมาะสม
VFDs อุตสาหกรรมส่วนใหญ่ถูกออกแบบมาสําหรับพลังงานเข้า 3 ขั้นตอน เพราะพวกเขามักขับเคลื่อนมอเตอร์ AC 3 ขั้นตอนเครื่อง VFD ช่วงเดียวยังมีให้เลือกสําหรับมอเตอร์ขนาดเล็กหรือการใช้งานเบา.
ใช่ ภายในการทํางาน VFD แบบปกติ, การเข้า AC ถูกปรับเป็น DC แล้วกลับเป็นการออก AC ความถี่แปรเพื่อควบคุมความเร็วและมอเตอร์
ปัญหาทั่วไปประกอบด้วย การแทรกแซงทางไฟฟ้าแม่เหล็ก (EMI) สูงความดัน การอุ่นเกินของสายเคเบิล ความเครียดของอุปกรณ์แยกแยกมอเตอร์ ปัญหาการติดดิน คลื่นสะท้อนในสายเคเบิลระยะไกลและการบิดเบือนฮาร์มอนิกส์ หากระบบออกแบบหรือป้องกันไม่ดี.
สายเคเบิลฉนวนแร่ (สาย MI) เป็นสายเคเบิลชนิดพิเศษที่มีตัวนำฝังอยู่ในชั้นฉนวนแร่อินทรีย์ (แมกนีเซียมออกไซด์) และหุ้มด้วยปลอกโลหะไร้รอยต่อ ซึ่งให้ความทนไฟ ทนความร้อน และการป้องกันทางกลที่ดีกว่า
สาย MI ใช้ในงานที่ต้องการความปลอดภัยจากอัคคีภัยสูงมาก ทนความร้อน และความสมบูรณ์ของวงจร เช่น ระบบเตือนอัคคีภัย ไฟฉุกเฉิน ปั๊มดับเพลิง ระบบระบายควัน เตาหลอมอุตสาหกรรม โรงงานนิวเคลียร์ และวงจรไฟฟ้า/ควบคุมที่สำคัญ
สายเคเบิลฉนวนแร่ใช้ชั้นฉนวนแร่อินทรีย์ (MgO) และปลอกโลหะ ทำให้มีความทนไฟ ทนต่ออุณหภูมิสูง และคุณสมบัติทางกลที่ดีกว่า ในขณะที่สายเคเบิลฉนวนทั่วไปใช้โพลิเมอร์อินทรีย์ (เช่น PVC/XLPE) ซึ่งมีความทนไฟและทนความร้อนต่ำกว่า
ควรใช้สาย MI ในสภาพแวดล้อมที่ทนไฟ อุณหภูมิสูง หรือเป็นอันตราย เช่น อาคารสูง อุโมงค์ โรงงานปิโตรเคมี และระบบฉุกเฉิน ซึ่งสายเคเบิลทั่วไปอาจล้มเหลวภายใต้สภาวะที่รุนแรง
สาย "MI" หมายถึงสายฉนวนแร่ (MI) ซึ่งบางครั้งเรียกว่าสายหุ้มโลหะฉนวนแร่ (MIMS) ตัวนำของสายนี้ถูกหุ้มฉนวนด้วยผงแร่ที่อัดแน่นและป้องกันด้วยปลอกโลหะ
เมื่อเทียบกับสายเคเบิลแบบดั้งเดิม สาย MI มีความทนไฟ ทนต่ออุณหภูมิสูง อายุการใช้งานยาวนาน ทนต่อการกัดกร่อน การปล่อยควัน/สารพิษต่ำมาก และการป้องกันทางกลที่แข็งแกร่ง
ฉนวนสายเคเบิลสามารถแบ่งออกเป็นฉนวนโพลิเมอร์อินทรีย์ (PVC, PE, XLPE), ฉนวนแร่อินทรีย์ (MgO ในสาย MI) และฉนวนยาง/อีลาสโตเมอร์—วัสดุฉนวนแต่ละชนิดมีความทนทานต่อความร้อน ทนไฟ และประสิทธิภาพด้านสิ่งแวดล้อมที่แตกต่างกัน (การจำแนกประเภททั่วไปของฉนวนสายเคเบิล)
สาย MI โดยทั่วไปประกอบด้วยตัวนำทองแดงหรือโลหะผสม ชั้นฉนวนแมกนีเซียมออกไซด์ (MgO) และปลอกนอกที่เป็นโลหะ (ทองแดงหรือสแตนเลส) ซึ่งให้ความทนทานต่อความร้อน ทนไฟ และทนทานต่อกลไก
สาย MI ไม่เหมาะสำหรับการใช้งานที่เกี่ยวข้องกับการงอหรือการสั่นสะเทือนซ้ำๆ เช่น การเชื่อมต่อกับเครื่องจักรที่เคลื่อนที่ได้ เนื่องจากโครงสร้างที่แข็งของสายอาจแตกหรือหักภายใต้การเคลื่อนไหวซ้ำๆ (อิงตามแนวทางการติดตั้ง—เช่น ข้อกำหนดด้านความยืดหยุ่นเทียบกับลักษณะของสาย MI ที่แข็ง)
โดยทั่วไปสายเคเบิลแบ่งออกเป็นสายไฟ สายควบคุม สายสื่อสาร/ข้อมูล และสายพิเศษ/ฉนวน (เช่น สาย MI, สายทนไฟ, สายหุ้มเกราะ)—แต่ละประเภทได้รับการออกแบบมาสำหรับฟังก์ชันทางไฟฟ้าหรือสิ่งแวดล้อม (อิงตามการจำแนกประเภทสายเคเบิลมาตรฐานอุตสาหกรรม)

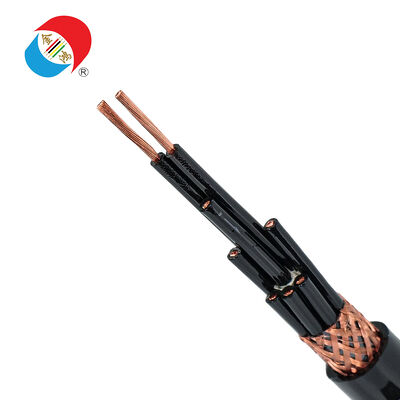

สายควบคุมเป็นสายที่ใช้ในระบบอุตสาหกรรมและระบบอัตโนมัติ เพื่อส่งสัญญาณควบคุม ข้อมูลการวัด คําสั่งป้องกัน และคําสั่งอัตโนมัติระหว่างอุปกรณ์ เครื่องจักรหรือแผ่นควบคุมปกติจะมีแกนแยกหลายแกน และอาจมีชั้นป้องกันเพื่อลดการรบกวน
สายเคเบิลควบคุมถูกใช้อย่างแพร่หลายในอุตสาหกรรมอัตโนมัติ ระบบหุ่นยนต์ แผ่นควบคุม PLC อุปกรณ์เครื่องจักรลิฟท์ ระบบเตือนไฟและการสร้างเครือข่ายควบคุม เพื่อให้การสื่อสารสัญญาณที่แม่นยําและการทํางานที่ประสาน.
สายเคเบิลควบคุมส่งสัญญาณและข้อมูลการควบคุมความดันต่ํา และโดยทั่วไปมีแกนหลายแกนและชั้นป้องกันส่งกระแสไฟฟ้าสูง และใช้ในการขับเคลื่อนอุปกรณ์กลและไฟฟ้าฉะนั้น ความต้องการโครงสร้าง, การกันความร้อน และการใช้งานของมันต่างกัน
สายควบคุมส่งสัญญาณไฟฟ้าจากอุปกรณ์ควบคุม (เช่นเซ็นเซอร์หรือ PLCs) ไปยังอุปกรณ์อื่น ๆ (เช่นมอเตอร์หรือรีเล่) สัญญาณเหล่านี้แสดงถึงเวลาที่อุปกรณ์เริ่มต้น / หยุดเปลี่ยนการตั้งค่า, หรือส่งผลตอบสนองการดําเนินงาน, รับประกันการดําเนินงานอัตโนมัติและประสาน.
สายการควบคุมทั่วไปประกอบด้วย:
ครับ ราคาต่อรองประกอบด้วยราคาต่อรองการประกันการส่งสัญญาณที่แม่นยําและมั่นคงในสภาพแวดล้อมอุตสาหกรรมที่มีเสียงดัง.
สายควบคุมโดยทั่วไปใช้สายนําทองแดงที่มีเส้นใยละเอียดเพื่อความยืดหยุ่น, PVC หรือ PE การกันไฟฟ้าและอาจมีวัสดุป้องกันและชั้นนอกที่ป้องกันเพื่อความทนทานต่อสิ่งแวดล้อมที่ดีขึ้น.
สายเคเบิลควบคุมโดยทั่วไปทํางานที่ความดันต่ํา (โดยทั่วไปประมาณ 450/750V) และถูกออกแบบมาสําหรับการใช้งานสัญญาณและการควบคุม ไม่เหมือนกับสายไฟฟ้าที่โดยทั่วไปทนความดันสูงกว่า
ความยืดหยุ่นทําให้สายควบคุมสามารถติดตั้งในพื้นที่ที่กั้น, เครื่องจักรเคลื่อนที่, ระบบโซ่สายไฟฟ้าและแอพลิเคชั่นหุ่นยนต์โดยไม่ต้องเสียหายทําให้มันเหมาะสมสําหรับสภาพแวดล้อมแบบไดนามิกและอัตโนมัติ.
ในการเลือกสายควบคุมที่เหมาะสม พิจารณาปัจจัยต่อไปนี้ จํานวนตัวนํา ความต้องการในการป้องกัน สภาพแวดล้อม (อุณหภูมิ น้ํามัน ความชื้น) ความยืดหยุ่นที่ต้องการและความสอดคล้องกับมาตรฐานไฟฟ้าที่ใช้กับระบบควบคุม.
สายเคเบิลแรงดันปานกลาง (MV) เป็นสายเคเบิลชนิดหนึ่งที่ออกแบบมาเพื่อส่งกระแสไฟฟ้าที่แรงดันไฟฟ้าโดยทั่วไประหว่าง 1kV ถึง 35kV ซึ่งเชื่อมช่องว่างระหว่างระบบแรงดันไฟฟ้าต่ำและแรงดันไฟฟ้าสูงในเครือข่ายการกระจายพลังงาน
สายเคเบิลแรงดันปานกลางใช้เพื่อส่งพลังงานอย่างมีประสิทธิภาพในระยะทางปานกลาง เช่น จากสถานีย่อยไปยังโรงงานอุตสาหกรรม อาคารพาณิชย์ และจุดรวบรวมพลังงานหมุนเวียน
มีการใช้งานอย่างแพร่หลายในการกระจายพลังงานในเมือง ระบบพลังงานอุตสาหกรรม โครงการพลังงานหมุนเวียน การจ่ายไฟเชิงพาณิชย์ โครงสร้างพื้นฐานใต้ดิน และเครือข่ายการกระจายพลังงานเหนือศีรษะ
สายเคเบิลแรงดันปานกลางมีพิกัดแรงดันไฟฟ้าที่สูงกว่า (1-35kV) และเมื่อเทียบกับสายเคเบิลแรงดันต่ำ (โดยทั่วไปไม่เกิน 1kV) จะมีฉนวนที่หนากว่าและโครงสร้างที่แข็งแรงกว่า ทำให้เหมาะสำหรับการรับน้ำหนักที่มากขึ้นและระยะการส่งข้อมูลที่ยาวขึ้น
สายเคเบิลแรงดันปานกลางโดยทั่วไปประกอบด้วยตัวนำ (โดยปกติคือทองแดงหรืออะลูมิเนียม) ฉนวน (เช่น โพลีเอทิลีนเชื่อมขวาง (XLPE)) การป้องกัน และปลอกหุ้มนอกเพื่อให้แน่ใจว่ามีการฉนวน ความแข็งแรงทางกล และความน่าเชื่อถือ
ประเภททั่วไป ได้แก่ สายเคเบิลแรงดันปานกลางใต้ดิน สายเคเบิลแรงดันปานกลางเหนือศีรษะ สายเคเบิลหุ้มเกราะหรือไม่มีเกราะ สายเคเบิลแกนเดี่ยว และสายเคเบิลหลายแกน แต่ละประเภทเหมาะสำหรับสภาพแวดล้อมและวิธีการติดตั้งเฉพาะ
วัสดุฉนวนสำหรับสายเคเบิลแรงดันปานกลางโดยทั่วไป ได้แก่ โพลีเอทิลีนเชื่อมขวาง (XLPE) และยางเอทิลีนโพรพิลีน (EPR) วัสดุเหล่านี้ถูกเลือกเนื่องจากมีความแข็งแรงไดอิเล็กทริกสูง ทนความร้อน และความทนทาน
การผลิตและการทดสอบสายเคเบิลแรงดันปานกลางดำเนินการตามมาตรฐานสากล (เช่น IEC 60502) และมาตรฐานระดับภูมิภาคที่เกี่ยวข้อง เพื่อให้มั่นใจในความปลอดภัย ประสิทธิภาพ และการปฏิบัติตามข้อกำหนด
ได้—สายเคเบิลแรงดันปานกลางสามารถวางใต้ดิน ในท่อ หรือฝังโดยตรง และยังสามารถใช้สำหรับสายเหนือศีรษะได้ ขึ้นอยู่กับข้อกำหนดของโครงการและสภาพแวดล้อม
สายเคเบิลแรงดันปานกลางมีบทบาทสำคัญในการรับรองการทำงานที่เสถียรและเชื่อถือได้ของระบบไฟฟ้า พวกเขาลดการสูญเสียพลังงาน รับน้ำหนักที่สูงขึ้นอย่างปลอดภัย และเชื่อมต่อแหล่งพลังงานกับเครือข่ายการกระจายพลังงาน
สายไฟฟ้าความดันต่ําคือสายไฟฟ้าที่ออกแบบมาโดยเฉพาะสําหรับระบบพลังงาน ความดันการทํางานของพวกเขาโดยทั่วไปไม่เกิน 0.6/1kV (1000V AC) สําหรับการกระจายพลังงานหรือต่ํากว่า 50V สําหรับการใช้งานสัญญาณ/การสื่อสารความดันเฉพาะขึ้นอยู่กับมาตรฐานและฉากการใช้งาน มันประกอบด้วยตัวนํา, ชั้นกันความร้อน, และชั้นป้องกัน, ใช้ในการส่งพลังงานหรือสัญญาณอย่างปลอดภัย
สายเคเบิลความดันต่ําถูกใช้อย่างแพร่หลายในอาคารจําหน่ายพลังงาน (แสงสว่าง, ซ็อต), อุปกรณ์อุตสาหกรรม, อัตโนมัติบ้าน, เครือข่ายข้อมูล, ระบบรักษาความปลอดภัยและโครงสร้างการสื่อสาร ช่องทางการใช้งานที่ต้องการพลังงานต่ําหรือการส่งสัญญาณต่ํา.
"สายไฟฟ้าความดันต่ํา" หมายถึงสายไฟฟ้าแอลซีที่มีความดันเฉพาะเฉพาะไม่เกิน 0.6/1kV ที่ใช้อย่างแพร่หลายในบริการกระจายไฟฟ้าและไฟฟ้าเบา
ในวิศวกรรมไฟฟ้า "ความดันต่ํา" โดยทั่วไปหมายถึงความดันที่ใช้ในการกระจายพลังงาน ซึ่งสามารถถึงประมาณ 1000V AC หรือ 1500V DCการใช้งานความดันต่ําบางแห่งทํางานกับความดันต่ํามาก (e.g., เส้นวงจรสัญญาณและการควบคุมที่มีความกระตุ้น ≤ 50V)
ใช่ ในหลายพื้นที่ 120V ถือว่าเป็นส่วนหนึ่งของระบบความดันต่ําตามกฎไฟฟ้า เพราะมันอยู่ในช่วง "ความดันต่ํา" ของวงจรไฟฟ้ามันยังต้องมีการติดตั้งและป้องกันความปลอดภัยอย่างถูกต้องเหมือนสายไฟฟ้าหลักทุกสาย
สายเคเบิลความดันต่ํารวมถึงสายไฟฟ้า (ใช้ในการกระจายไฟฟ้าในอาคาร), สายเคเบิลควบคุม, สายเคเบิลข้อมูล/สื่อสาร (เช่น Ethernet, สายเคเบิลโคอากเซียล), สายเคเบิลเตือน/ความปลอดภัยและเคเบิลเครื่องมือ/สัญญาณ.
สายไฟฟ้าความดันต่ําโดยทั่วไปใช้สายนําทองแดงหรืออลูมิเนียม โดยมีเครื่องกันหนาวทําจาก PVC, XLPE, PE หรือวัสดุพิเศษที่มีควันต่ํา/ไร้ฮาโลเจนขึ้นอยู่กับความสามารถและความปลอดภัยจากไฟ.
สายไฟฟ้าความดันต่ําถูกออกแบบให้ใช้งานในความดันต่ํา (ถึงประมาณ 1kV) สําหรับการกระจายไฟฟ้าและอุปกรณ์ที่ใช้ในพื้นที่ขณะที่สายไฟฟ้าความดันสูงจะบรรทุกความดันสูงกว่ามาก (หลายกิโลโวลต์ขึ้นไป) สําหรับการส่งไฟฟ้าระยะไกลและการส่งไฟฟ้าอุตสาหกรรมหนัก.
ใช่ เพราะสายไฟฟ้าความดันต่ําทํางานที่ความดันต่ํา (โดยเฉพาะอย่างยิ่งต่ํากว่า 50V) ความเสี่ยงของการกระแทกไฟฟ้าและไฟน้อยลง ทําให้มันเหมาะสมสําหรับผู้บริโภคและการใช้งานที่เกี่ยวข้องกับสัญญาณ
ใช่ ราคาต่อรองการใช้งานของสายไฟฟ้าไฟฟ้าไฟฟ้าและความน่าเชื่อถือการคัดเลือกตัวนําและวัสดุประกอบกัน ต้องสอดคล้องกับสภาพการใช้งานและสภาพแวดล้อม

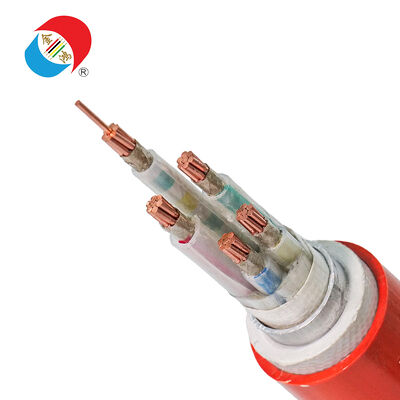

สายเคเบิลพิเศษ (หรือสายเคเบิลที่มีวัตถุประสงค์พิเศษ) คือสายไฟฟ้าหรือสายสื่อสารที่ออกแบบโดยเฉพาะสําหรับการใช้งานเฉพาะเจาะจงหรือสภาพแวดล้อมที่รุนแรงมีลักษณะโครงสร้างและการทํางานที่โดดเด่นและแตกต่างจากสายไฟฟ้าทั่วไป
สายเคเบิลพิเศษถูกออกแบบมาเพื่อทนต่อสภาพที่รุนแรงหรือท้าทาย (เช่น อุณหภูมิสูงสุด, การกัดกรองทางเคมี, ความเครียดทางกล)ขณะที่สายไฟฟ้าทั่วไปเหมาะสําหรับการใช้งานไฟฟ้าทั่วไปที่ตอบสนองความต้องการมาตรฐาน.
สายเคเบิลถือว่าเป็นสายเคเบิลพิเศษเมื่อมันมีคุณสมบัติพิเศษหรือเสริมเพิ่ม ที่ไม่พบในสายเคเบิลมาตรฐาน เช่น ความทนต่อไฟ ความทนต่อการกัดกร่อน ความทนต่ออุณหภูมิสูงเสียงเสียงต่ําหรือความยืดหยุ่นที่ดี
สายเคเบิลพิเศษประกอบด้วย แต่ไม่จํากัดกับ:
(ตัวอย่างจากประเภทอุตสาหกรรมเฉพาะเจาะจง) [เว็บพอร์ตัลสายไฟฟ้าที่มีอํานาจรวบรวมข้อมูลครบวงจรเกี่ยวกับผู้ผลิตสายไฟฟ้า แนวโน้มของตลาด เฉพาะเจาะจงทางเทคนิคและราคาการผลิต]
ใช้ในโรงไฟฟ้า, เครื่องบินอากาศ, อุปกรณ์ทหาร, โรงงานปิโตรเคมี, การขนส่งทางรถไฟ, เรือดําน้ําและแพลตฟอร์มในทะเลหรือสภาพแวดล้อมอื่น ๆ ที่สายไฟฟ้าธรรมดาไม่สามารถทํางานได้อย่างน่าเชื่อถือ.
สายเคเบิลพิเศษมักจะใช้วัสดุที่ทันสมัย กระบวนการผลิตที่เข้มงวด และการออกแบบที่กําหนดเอง ส่งผลให้มีเนื้อหาทางเทคนิคที่สูงขึ้น ความต้องการการทํางานที่เข้มงวดมากขึ้นชุดการผลิตขนาดเล็กและมีมูลค่าเพิ่มสูงกว่าสายไฟธรรมดา
ใช่ ราคาสายไฟฟ้าพิเศษมักถูกผลิตตามความต้องการ เพื่อตอบสนองสภาพแวดล้อมการใช้งานหรือความต้องการการทํางานเฉพาะเจาะจง (เช่น ระยะอุณหภูมิ, การเผชิญกับสารเคมี, ความเครียดทางกล,หรือมาตรฐานความปลอดภัย).
ขึ้นอยู่กับการใช้งานและสภาพแวดล้อม, สายเคเบิลพิเศษอาจต้องการเทคนิคการติดตั้งพิเศษ,หรือฮาร์ดแวร์เพิ่มเติม เพื่อให้การทํางานที่ดีที่สุดและอายุการใช้งานยาวนาน(ประจําในอุตสาหกรรม)
ใช่ ผังสายไฟพิเศษหลายสายต้องตรงกับมาตรฐานด้านความปลอดภัยและผลงานของอุตสาหกรรมหรือภูมิภาค เช่น UL, IEC, EN หรือการรับรองเฉพาะอุตสาหกรรม เพื่อให้แน่ใจว่าพวกเขาตรงกับความต้องการไฟ, สิ่งแวดล้อม,หรือมาตรฐานไฟฟ้า (มาตรฐานเคเบิลทั่วไป)
ในการเลือกที่เหมาะสม พิจารณาสภาพแวดล้อมการทํางาน ความเครียดที่คาดหวัง (อุณหภูมิ/สารเคมี/ความชื้น) ความต้องการไฟฟ้า (แรงดัน/กระแส)และมาตรฐานความปลอดภัยที่เกี่ยวข้องกับอุตสาหกรรมหรือการใช้งานของคุณ(มาตรฐานการคัดเลือกด้านวิศวกรรมทั่วไป)
สายไฟคือสายเคเบิลที่ออกแบบมาโดยเฉพาะสำหรับการส่งและจ่ายพลังงานไฟฟ้า ประกอบด้วยตัวนำไฟฟ้าหุ้มฉนวนหนึ่งตัวขึ้นไปที่หุ้มอยู่ในปลอกป้องกัน ใช้สำหรับการส่งกระแสไฟฟ้าอย่างปลอดภัยในระยะทางไกล
สายไฟมักถูกเรียกว่าสายไฟ, สายเคเบิล, หรือสายไฟ—เป็นสายเคเบิลที่ใช้ในการส่งพลังงานไฟฟ้าจากแหล่งจ่ายไฟไปยังระบบไฟฟ้าของอุปกรณ์, โครงสร้างพื้นฐาน, เครื่องจักร, หรืออาคาร
สายไฟโดยทั่วไปหมายถึงสายเคเบิลแบบยืดหยุ่นพร้อมขั้วต่อที่ใช้เชื่อมต่ออุปกรณ์หรือเครื่องใช้ไฟฟ้าเข้ากับเต้ารับไฟฟ้า ในขณะที่สายไฟโดยทั่วไปหมายถึงสายเคเบิลใดๆ ที่ใช้สำหรับการจ่ายไฟแบบถาวรหรือแบบคงที่ภายในระบบหรือเครือข่าย
สายไฟสามารถจำแนกตามระดับแรงดันไฟฟ้าหรือโครงสร้างได้ดังนี้:
ประเภทพิเศษบางประเภท ได้แก่ สายเคเบิลหุ้มเกราะ, สายเคเบิลแบบยืดหยุ่น, และสายเคเบิลใต้น้ำ
ตัวนำสายไฟมักทำจากทองแดงหรืออะลูมิเนียม ซึ่งเลือกใช้เป็นหลักเนื่องจากค่าการนำไฟฟ้าและต้นทุน ชั้นฉนวนใช้โพลีไวนิลคลอไรด์ (PVC), โพลีเอทิลีนเชื่อมขวาง (XLPE) หรือวัสดุอื่นๆ เพื่อให้การป้องกันทางไฟฟ้าและสิ่งแวดล้อม
สายไฟมีการใช้งานอย่างแพร่หลายในการเดินสายไฟในที่อยู่อาศัย, อาคารพาณิชย์, โรงงานอุตสาหกรรม, โครงข่ายไฟฟ้าใต้ดิน, สายส่งไฟฟ้าเหนือศีรษะ, ระบบพลังงานหมุนเวียน, และโครงสร้างพื้นฐาน เช่น ทางรถไฟและสนามบิน
การเลือกสายไฟที่เหมาะสมขึ้นอยู่กับข้อกำหนดด้านแรงดันไฟฟ้า, ความสามารถในการรับกระแสไฟฟ้า, สภาพแวดล้อม (ใต้ดิน, กลางแจ้ง), ประเภทฉนวน, และข้อกำหนดการป้องกันทางกล
ได้—สายไฟสามารถวางใต้ดินหรือเหนือศีรษะได้ ขึ้นอยู่กับการออกแบบ, ปัจจัยด้านสิ่งแวดล้อม, และการใช้งาน สายเคเบิลใต้ดินมักต้องมีการป้องกันเพิ่มเติม ในขณะที่สายเหนือศีรษะอาจมีโครงสร้างที่เรียบง่ายกว่า
• สายไฟแรงดันต่ำทำงานที่แรงดันไฟฟ้าต่ำกว่าประมาณ 1kV และมักพบในอาคารและการจ่ายไฟในพื้นที่
• สายไฟแรงดันสูงได้รับการออกแบบมาเพื่อส่งแรงดันไฟฟ้าหลายกิโลโวลต์หรือสูงกว่า และใช้ในโครงข่ายไฟฟ้าและการจ่ายไฟทางไกล
มี—สายไฟหรือสายเคเบิลแบบยืดหยุ่นใช้ตัวนำและชั้นฉนวนแบบยืดหยุ่น ทำให้สามารถโค้งงอและเคลื่อนที่ได้โดยไม่เสียหาย สายเคเบิลเหล่านี้มักใช้ในอุปกรณ์พกพา, เครื่องจักร, และการเชื่อมต่อชั่วคราว

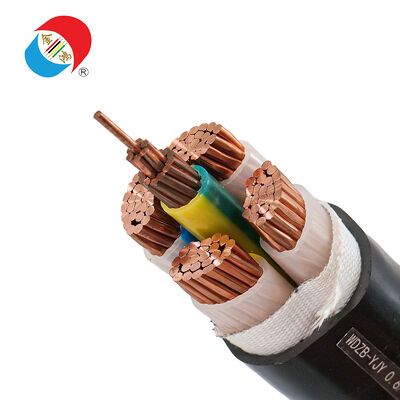

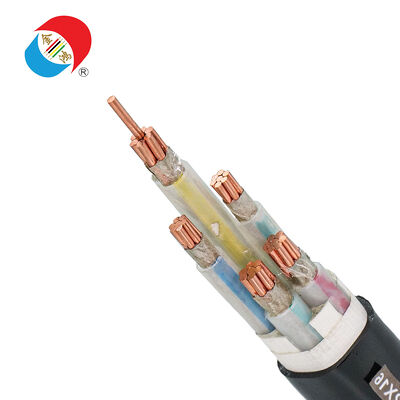

สายเคเบิลทนไฟเป็นสายเคเบิลที่ออกแบบมาเป็นพิเศษซึ่งสามารถทนต่ออุณหภูมิสูงในกองไฟและรักษาความสมบูรณ์ของวงจรในช่วงระยะเวลาหนึ่ง จึงรับประกันการทำงานอย่างต่อเนื่องของระบบที่สำคัญ เช่น ไฟฉุกเฉิน สัญญาณเตือน หรือปั๊มดับเพลิงในสภาพแวดล้อมที่เกิดเพลิงไหม้
สายเคเบิลทนไฟได้รับการออกแบบมาเพื่อรักษาการทำงานของวงจรตามปกติในช่วงระยะเวลาหนึ่งที่เกิดเพลิงไหม้ ในขณะที่สายเคเบิลทนไฟได้รับการออกแบบมาเพื่อลดการแพร่กระจายของเปลวไฟไปตามพื้นผิวของสายเคเบิล แต่อาจไม่สามารถรักษาพลังงานของวงจรไว้ได้ในระหว่างที่เกิดเพลิงไหม้
สายเคเบิล FR (ทนไฟ) ได้รับการทดสอบว่ายังคงใช้งานได้ขณะเกิดเพลิงไหม้ สายเคเบิล FRLS (ควันต่ำทนไฟ) หมายถึงสายเคเบิลทนไฟที่มีการปล่อยควันต่ำเมื่อเผาไหม้ จึงช่วยเพิ่มทัศนวิสัยและความปลอดภัย (ในทางตรงกันข้าม สายเคเบิล FRLSH นอกเหนือจากคุณลักษณะควันต่ำและปราศจากฮาโลเจนแล้ว ยังมีลักษณะควันต่ำอีกด้วย)
สายเคเบิลหุ้มเกราะมีการป้องกันทางกล (เกราะโลหะ) แต่สายเคเบิลเหล่านั้นจะไม่ทนไฟโดยธรรมชาติ เว้นแต่จะผลิตและทดสอบตามมาตรฐานทนไฟโดยเฉพาะ สายเคเบิลหุ้มเกราะมาตรฐานยังสามารถประสบกับไฟฟ้าขัดข้องเมื่อเกิดเพลิงไหม้ได้
สายเคเบิลปลอดสารฮาโลเจนควันต่ำ (LSZH) ช่วยลดควันและก๊าซพิษในกองไฟ แต่สายเคเบิลเหล่านี้ไม่สามารถทนไฟโดยธรรมชาติ เว้นแต่จะได้รับการออกแบบและทดสอบการทนไฟโดยเฉพาะ สายเคเบิล LSZH มุ่งเน้นไปที่การลดการปล่อยก๊าซเรือนกระจก ไม่ใช่ความสมบูรณ์ของวงจรภายใต้ไฟ

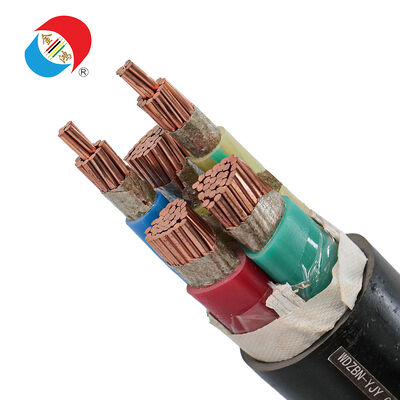

โดยทั่วไปสายเคเบิลทนไฟจะประกอบด้วยชั้นเทปไมกา ชั้นฉนวนทนไฟ (เช่น โพลีเอทิลีนแบบเชื่อมขวาง (XLPE)) และปลอกป้องกัน วัสดุเหล่านี้ช่วยให้ทนต่ออุณหภูมิสูงและส่งพลังงานหรือสัญญาณในกองไฟต่อไปได้
สายเคเบิลทนไฟภายใต้เงื่อนไขการทดสอบไฟมาตรฐาน จะต้องผ่านการทดสอบความสมบูรณ์ของวงจรในช่วงเวลาที่กำหนด (เช่น 30, 60, 90, 120 นาที) จนกระทั่งเกิดความล้มเหลว ระยะเวลาเฉพาะขึ้นอยู่กับการออกแบบสายเคเบิลและมาตรฐานที่บังคับใช้
โดยทั่วไปจะใช้ในระบบฉุกเฉิน เช่น ระบบแจ้งเตือนเหตุเพลิงไหม้ ระบบดูดควัน ระบบไฟฉุกเฉิน ปั๊มดับเพลิง ระบบอพยพ อาคารสูง โรงพยาบาล อุโมงค์ และโครงสร้างพื้นฐานที่สำคัญ ซึ่งการรักษาความต่อเนื่องทางไฟฟ้าระหว่างเกิดเพลิงไหม้ถือเป็นสิ่งสำคัญ
สายเคเบิลทนไฟได้รับการทดสอบตามมาตรฐาน เช่น IEC 60331, BS 6387 และ EN 50200 และการทดสอบที่เกี่ยวข้อง มาตรฐานเหล่านี้ระบุความต้านทานไฟและความสมบูรณ์ของวงจรของสายเคเบิล
ใช่—สายเคเบิลทนไฟบางประเภทผลิตขึ้นโดยใช้วัสดุปลอดฮาโลเจนควันต่ำ (LSZH) ผสมผสานความสมบูรณ์ของวงจรในการดับเพลิงที่มีควันต่ำและการปล่อยก๊าซไร้ฮาโลเจน ทำให้เหมาะสำหรับการใช้งานด้านความปลอดภัยในชีวิตในพื้นที่ปิด
1อะไรคือสายเคเบิลที่ป้อมกัน?
สายไฟฟ้าป้อมเป็นสายไฟฟ้าที่มีชั้นป้องกันโลหะเพิ่มเติม (ชั้นป้อม) ล้อมรอบตัวนําหลักของมันปกติจะทําจากเหล็กหรืออลูมิเนียม เพื่อเพิ่มการป้องกันทางกลและความทนทาน.
2ทําไมต้องใช้สายรบกัน
สายไฟที่ป้อมกันได้ถูกออกแบบมาเพื่อป้องกันจากความเสียหายทางเครื่องจักร ความชื้น การชน หนอน และสภาพแวดล้อมที่รุนแรง ทําให้มันเหมาะสมสําหรับสภาพแวดล้อมการติดตั้งที่หยาบและเปิดเผย
3สายเคเบิลปักกันบีบใช้ที่ไหนกันทั่วไป?
กล่องไฟฟ้าที่ใช้กันทั่วไปในพื้นที่กระจายไฟฟ้าใต้ดิน สถานที่อุตสาหกรรม อาคารพาณิชย์ ห้องใต้ดิน และสถานที่ภายนอกที่ต้องการการป้องกันเพิ่มเติม
4มีสายไฟฟ้าแบบไหนบ้าง?
ประเภททั่วไปประกอบด้วย:
5ฉันสามารถวางสายไหม้ด้วยตัวเองได้มั้ย?
ขณะที่ผู้ชื่นชอบ DIY ที่มีประสบการณ์ สามารถทําการติดตั้งพื้นฐานได้ แต่โดยทั่วไปมันควรถูกติดตั้งโดยช่างไฟฟ้าที่มีคุณสมบัติ เพื่อให้แน่ใจว่าความปลอดภัยและการปฏิบัติตามกฎไฟฟ้าท้องถิ่น. (งานไฟฟ้าทั่วไป; ดูกฎหมายท้องถิ่น)
6ทําไมสายไฟที่ป้อมกันมักจะไม่ใช้สําหรับสายไฟที่อยู่อาศัย
สายไฟที่ป้อมกันหนักกว่า สายไฟที่ใช้ในครัวเรือนวงจรที่อยู่อาศัยโดยทั่วไปใช้สายไฟที่ไม่ติดกัน (เช่นสายไฟ NM/Romex) หรือระบบสายไฟ เพราะการติดตั้งง่ายและราคาถูกกว่า. (รหัสสายไฟอุตสาหกรรม)
7สายป้อมทับทิมต้องติดพื้นไหม
ใช่ หมวกโลหะมักทําหน้าที่เป็นวงจรการกดดิน หรือต้องเชื่อมต่อกับสายการกดดิน เพื่อกําจัดความผิดพลาดอย่างปลอดภัยและลดความเสี่ยงของการตกไฟฟ้า
8สายไหม้ปรับเกราะเหมาะสําหรับการฝังดินใต้ดิน?
ใช่ หนึ่งในการใช้งานหลักของเคเบิลที่ป้อมกันคือการฝังตรงในพื้นดินหรือภายในท่อ où การป้องกันทางกลเป็นสิ่งสําคัญต่อการกดดันดินและความเสียหาย
9ความดันเฉพาะของสายไฟฟ้าที่ป้อมกันเป็นเท่าไหร่?
สายไฟฟ้าที่ป้อมกัน มีให้เลือกในระดับความแรงกดชนิดต่าง ๆ โดยทั่วไปรวมถึงความแรงกดชนิดต่ํา (เช่น 0.6/1kV) สายไฟฟ้าสําหรับการกระจายไฟฟ้าทั่วไปและสายไฟฟ้าความแรงกลางสําหรับการใช้งานในอุตสาหกรรม.
10วิธีการเลือกสายรัดเกราะที่ถูกต้อง
เมื่อเลือกสายไฟฟ้าที่ป้อมกันที่เหมาะสม พิจารณาสิ่งแวดล้อม (ภายใน / นอก / ใต้ดิน) ความเครียดทางกล ความแรงดันเฉพาะประมาณ ขนาดของสายไฟและการปฏิบัติตามมาตรฐานท้องถิ่น เพื่อรับประกันความปลอดภัยและอายุการใช้งานยาว.
สายเคเบิลหุ้มด้วยยางคือสายเคเบิลแบบยืดหยุ่นซึ่งตัวนำ (โดยปกติจะเป็นลวดทองแดงหลายเส้น) ถูกพันด้วยชั้นฉนวนยางและปลอกยาง ให้ความยืดหยุ่นสูงและการปกป้องเชิงกล เหมาะสำหรับสภาพแวดล้อมทั้งในร่มและกลางแจ้ง
เนื่องจากมีความยืดหยุ่นและความทนทาน สายเคเบิลหุ้มด้วยยางจึงถูกนำมาใช้กันอย่างแพร่หลายในสายไฟเคลื่อนที่ อุปกรณ์ไฟฟ้า เครื่องใช้ในครัวเรือน อุปกรณ์เครื่องกลไฟฟ้า อุปกรณ์เชื่อม มอเตอร์ใต้น้ำ และเครื่องมือพกพา
สายยางให้ความยืดหยุ่นมากกว่า สมรรถนะการโค้งงอที่ดีกว่า และทนต่ออุณหภูมิ ในขณะที่สายเคเบิล PVC โดยทั่วไปจะประหยัดและแข็งแกร่งกว่า สายยางเหมาะสำหรับการใช้งานแบบพกพาหรืองานหนัก ในขณะที่สาย PVC มักใช้สำหรับการติดตั้งแบบตายตัว
ขึ้นอยู่กับความเค้นเชิงกลที่ต้องการ สายเคเบิลหุ้มด้วยยางแบ่งออกเป็นประเภทงานเบา งานปานกลาง และงานหนัก โดยมีการใช้งานตั้งแต่เครื่องใช้ในครัวเรือนขนาดเล็กไปจนถึงอุปกรณ์อุตสาหกรรมหนัก
โดยทั่วไปตัวนำจะใช้ลวดทองแดงตีเกลียวเพื่อความยืดหยุ่น ฉนวนและปลอกหุ้มทำจากสารประกอบยาง เช่น ยางธรรมชาติ EPDM นีโอพรีน หรือยางสังเคราะห์ที่ปรับให้เหมาะกับข้อกำหนดด้านสิ่งแวดล้อมและประสิทธิภาพ
ใช่—สายเคเบิลหุ้มด้วยยางได้รับการออกแบบให้ทนทานต่อสภาพแวดล้อมกลางแจ้ง รวมถึงความชื้น อุณหภูมิที่สูงมาก และความเครียดทางกายภาพ ทำให้เหมาะสำหรับการใช้งานทั้งในร่มและกลางแจ้ง
ใช่—ข้อดีหลักประการหนึ่งของสายเคเบิลหุ้มด้วยยางคือความยืดหยุ่นและประสิทธิภาพการดัดงอที่ยอดเยี่ยม ช่วยให้ทนทานต่อการเคลื่อนไหวบ่อยครั้งและการติดตั้งที่ง่ายขึ้น
โดยทั่วไปแล้วสายเคเบิลหุ้มด้วยยางจะใช้ในการใช้งานแรงดันไฟฟ้าต่ำ (โดยปกติจะต่ำกว่า 750V หรือ 450/750V ขึ้นอยู่กับมาตรฐานและรุ่น) สำหรับสายไฟและการเดินสายอุปกรณ์
เมื่อเลือกสายเคเบิลหุ้มด้วยยาง ควรพิจารณาแรงดันไฟฟ้า ความสามารถในการรองรับกระแสไฟฟ้า ข้อกำหนดด้านความยืดหยุ่น การสัมผัสกับสิ่งแวดล้อม (น้ำมัน รังสี UV สภาพอากาศ) และภาระทางกลของการใช้งานเฉพาะ
สายเคเบิลหุ้มยางทั่วไป ได้แก่ YZ, YZW, YC, YCW, YQ, JHS, YH, MY, MYP และ MC โมเดลเหล่านี้ระบุคุณลักษณะของสายเคเบิล เช่น อัตราโหลด วัสดุ และการใช้งานเฉพาะ (เช่น การเชื่อมหรือการขุด)
