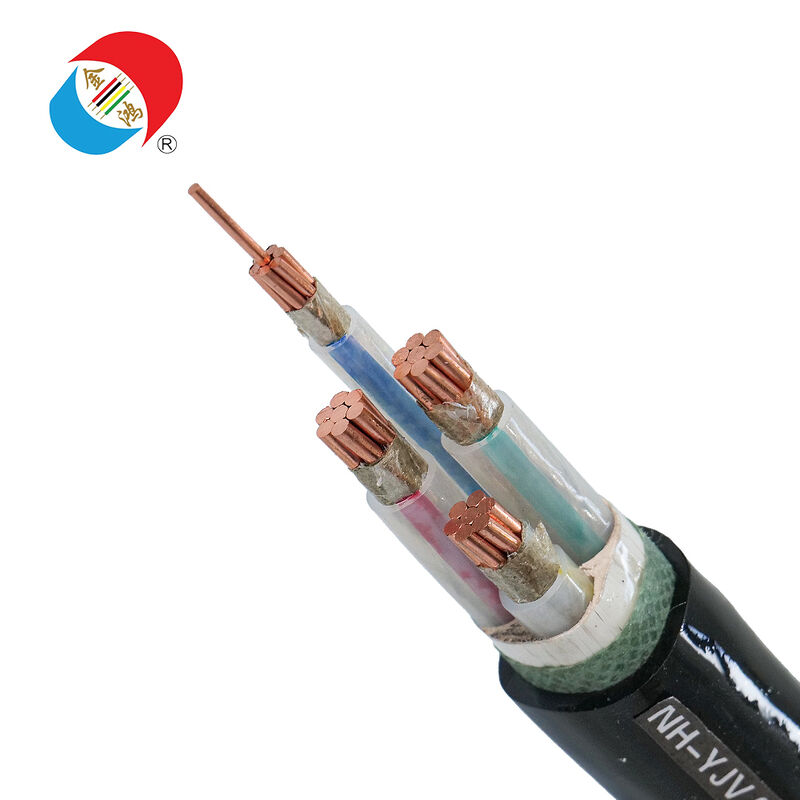

Acil güç için NH-YJV Yangına dayanıklı XLPE Kablosu 0.6/1kV
Ürün Özetleri
Ürün detayları
0.6/1kV alçak gerilim kablosu
,35kv düşük voltajlı kablo
Ürün Açıklaması
NH-YJV tek bir görev için tasarlanmıştır: bir yangın sırasında kritik alçak gerilim devrelerine güç sağlamak. Keşif Defteriniz (BOQ) yangına dayanıklı kablo, devre bütünlüğü kablosu veya acil durum güç sürekliliği kablosu gerektirdiğinde, NH-YJV, tamamen farklı kablolama yöntemleri gerektirmeden, hayat kurtaran sistemleri desteklemek için pratik ve hemen uygulanabilir bir çözüm sunar.
Ürüne Genel Bakış
NH-YJV, genellikle çok telli bakır iletkenler ve çapraz bağlı polietilen (XLPE) yalıtımına sahip, yangın test koşullarında (test kategorisi ve süresi belirli standartlara bağlıdır) elektriksel sürekliliği korumak için yangına dayanıklı bir tasarımla birleştirilmiş, yangına dayanıklı bir alçak gerilim güç kablosudur. Acil durum besleyicileri ve kritik hizmetler için, tahliye ve yangın söndürme operasyonları sırasında güvenlik ekipmanlarına sürekli güç beslemesinin sağlanması gereken kamu binalarında, endüstriyel tesislerde, ulaşım merkezlerinde ve yüksek yoğunluklu konut projelerinde yaygın olarak kullanılır.
Alçak Gerilim Değerleri
Tipik Anma Gerilimi: 0,6/1 kV
Tipik Uygulama: Kritik devreler için sabit alçak gerilim dağıtımı
Not: Yangına dayanım performansı, proje spesifikasyonlarında belirtilen test yöntemleri, süreleri ve kategorileri ile tam olarak tutarlı olmalıdır.
NH-YJV'nin Uygulamaları
Yaygın Uygulamalar
- Acil aydınlatma ve çıkış işareti güç kaynağı
- Yangın alarm sistemi güç kaynağı ve kritik kontrol güç kaynağı
- Yangın pompaları, sprinkler kontrolörleri ve acil durum su besleme ekipmanları
- Duman tahliye sistemleri, takviye fanları ve yangın damperleri
- Asansör acil durum devreleri ve kritik bina ekipmanları
- Acil kapatma ve güvenli yükler için kritik endüstriyel devreler
Yaygın Kurulum Rotaları
- Yükselticiler, şaftlar, koridorlar, ekipman odaları, koruyucu tepsiler, kanallar ve belirlenmiş acil durum rotaları
- Sadece sabit kurulum
Alıcıların NH-YJV'yi Seçme Nedenleri
Kritik yükler için yangına dayanım
NH-YJV, bir yangın sırasında devre bütünlüğünü korumak, acil durum sistemlerinin gerektiğinde çalışmaya devam etmesini sağlamak için seçilir.
XLPE yalıtımı, kararlı alçak gerilim performansı sağlar
XLPE yalıtımı, kararlı elektriksel performans sağlar ve sürekli yük taşıyan alçak gerilim besleyicileri için tercih edilen malzemedir.
Açık uyumluluk hedefleri, ihale projelerini destekler
NH-YJV standartları genellikle can güvenliği ve kamu hizmetleri işleri için Keşif Defterine (BOQ) dahil edilir ve tedarik ekiplerinin denetim gereksinimlerini karşılamasına yardımcı olur.
Kolay kaynak bulma ve tekrar siparişler
Evrensel boyutlar, standartlaştırılmış yapı ve ihracat ambalaj seçenekleri, EPC ve yükleniciler için aşamalı teslimatı destekler.
Yaygın Özelliklere Genel Bakış
Yaygın Çekirdek Tel Konfigürasyonları (Projeye Bağlı Olarak)
- 1C Özel Acil Durum Besleyici ve Tek Çekirdekli Kablolama
- 2C Tek Fazlı Acil Durum Devresi
- 3C Nötr Olmayan Üç Fazlı Devre (Tasarımına Bağlı Olarak)
- 4C Nötr ile Üç Fazlı
- 5C Nötr ve Acil Durum Güç Kaynağı ile Üç Fazlı (Tasarımına Bağlı Olarak)
Yerel tasarım özelliklerine bağlı olarak, bazı keşif defterleri 3+1 ve 3+2 konfigürasyonları içerebilir.
Yaygın Kesitsel Alanlar (mm²)
1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300
Yüksek Frekanslı Sipariş Kombinasyonları (Örnekler)
- 2C x 1.5 2C x 2.5 2C x 4
- 3C x 2.5 3C x 4 3C x 6
- 4C x 10 4C x 16 4C x 25 4C x 35
- 1C x 70 1C x 95 1C x 120 1C x 150

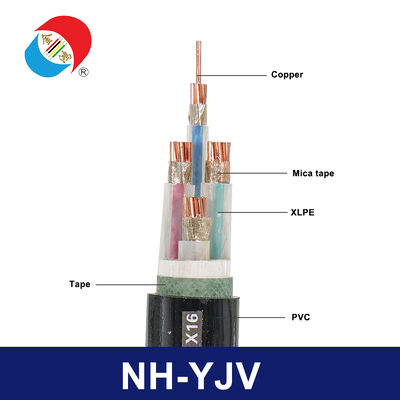

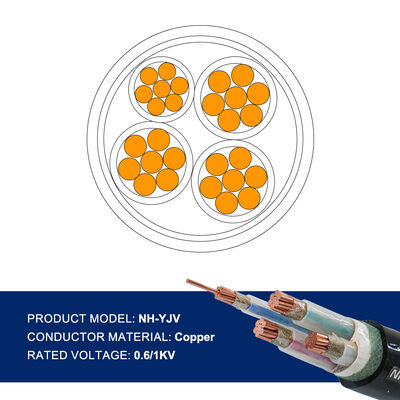

Yapıya Genel Bakış
- İletken: Bakır çok telli tel
- Yalıtım: Çapraz bağlı polietilen (XLPE)
- Yangına dayanıklı tasarım: İlgili standartlara ve test kategorilerine uygun yangına dayanıklı bileşenler
- Dış kılıf: Koruyucu kılıf sistemi (proje gereksinimlerine tabidir)
- Uygulama: Acil durum ve kritik devreler için sabit kurulum
Üretim ve İşlem Açıklaması
İletken çok telli tel bükümü ve direnç kontrolü
Bakır çok telli tel, tutarlı performans ve güvenilir sonlandırma sağlamak için kararlı direnç hedeflerini karşılayacak şekilde üretilir.
Çapraz bağlı polietilen (XLPE) yalıtım ekstrüzyonu ve çapraz bağlama
Yalıtım katmanı, alçak gerilim dağıtımı için uygun, dayanıklı bir dielektrik katmanı oluşturmak üzere ekstrüde edilir ve çapraz bağlanır.
Yangına dayanıklı yapısal entegrasyon
Proje standartlarında belirtilen yangına dayanıklı test koşulları altında devre sürekliliğini sağlamak için özel yangına dayanıklı yapısal bileşenler kullanılır.
Kılıf ve yüzey işlemi
Dış kılıf, mekanik koruma ve tanımlama işaretleri sağlar, proje teslimatının izlenebilirliğini destekler.
Rutin Üretim Denetimleri
- Tipik denetimler arasında iletken direnci, yalıtım kalınlığı, kıvılcım testi, gerilim testi, boyutsal doğrulama ve kılıf bütünlüğü kontrolleri bulunur.
Özellikler
| Model | NH-YJV |
|---|---|
| Kablo Tipi | Yangına dayanıklı XLPE yalıtımlı bakır alçak gerilim güç kablosu |
| Anma Gerilimi | 0,6/1 kV |
| İletken Malzemesi | Bakır |
| İletken Tipi | Çok telli |
| Yalıtım Malzemesi | XLPE |
| Yangına Dayanım | Yangın testinde devre bütünlüğü (belirtildiği gibi süre/kategori) |
| Kılıf | Koruyucu dış kılıf (proje gereksinimlerine bağlı olarak) |
| Çekirdek Seçenekleri | 1 çekirdek, 2 çekirdek, 3 çekirdek, 4 çekirdek, 5 çekirdek, 3+1 çekirdek, 3+2 çekirdek (gerektiği gibi) |
| Yaygın Boyut Aralığı | 1.5 ila 300 mm² |
| Tipik Sürekli Çalışma Sıcaklığı | XLPE yalıtım tasarımı ile 90°C'ye kadar (standartlara bağlı olarak) |
| Tipik Kurulum Yöntemleri | Kanal, kablo tepsisi, yükseltici, şaft, acil durum devresi koruması |
| Ambalaj | Küçük boyutlar rulolar halinde paketlenir; büyük boyutlar ihracat makaraları halinde paketlenir (projeye bağlı olarak) |
| İsteğe Bağlı Konfigürasyonlar | Özel işaretler, makara uzunluğu diyagramı, ambalaj işaretleri, belge paketi, üçüncü taraf denetim desteği |
Keşif Defteriniz İçin Doğru Kabloyu Nasıl Seçersiniz NH-YJV
- Proje için gerekli yangına dayanım test yöntemini, süresini ve kategorisini onaylayın.
- Düşük Duman Halojensiz (LSZH) testinin gerekli olup olmadığını onaylayın; eğer öyleyse, standart bir kılıf yerine bir LSZH yangına dayanıklı yapının kullanılmasını belirtin.
- Devre tasarımına (tek fazlı, üç fazlı, nötr/koruma devresi gereksinimleri) göre iletken sayısını seçin.
- Akım, yol uzunluğu, ortam sıcaklığı, gruplama yöntemi ve izin verilen gerilim düşüşüne göre iletken boyutunu belirleyin.
- Eklemleri azaltmak ve kurulumu hızlandırmak için önerilen makara uzunlukları sağlayın.
Hızlı Sorgulama Şablonu
| Ürün | NH-YJV |
|---|---|
| Gerilim | 0,6/1 kV |
| Yangına Dayanım Gereksinimleri (Test Kategorisi ve Süresi) | __ |
| Gerekli Standartlar | __ |
| Çekirdek Tel Konfigürasyonu | __ |
| Kesit ve Miktar | __ |
| Toplam Uzunluk | __ metre |
| Kurulum Yolu | Tepsi/Kanal/Yükseltici/Şaft/Koruyucu Yol |
| Hedef | Ülke ve Liman: __ |
| Ticaret Şartları | __ |
| Ambalaj | Rulo/Silindir |
| Gerekli Belgeler | __ |
| Özel Notlar | İşaretleme Dili, Teslimat Programı, Denetim Gereksinimleri |
Sıkça Sorulan Sorular
Soru 1: NH-YJV nedir?
Q2 NH-YJV neyi ifade eder?
A Genellikle, belirli yangına dayanım test koşulları altında devre bütünlüğünü korumak için tasarlanmış, çapraz bağlı polietilen (XLPE) yalıtımlı, yangına dayanıklı bir bakır çekirdek güç kablosunu ifade eder.
Q2 NH-YJV, alev geciktirici kablo ile aynı mıdır?
A Hayır. Alev geciktirici kablolar öncelikle alevlerin yayılmasını sınırlamaya odaklanır; yangına dayanıklı kablolar bir yangın sırasında normal devre çalışmasını sürdürmeye odaklanır. NH, yangına dayanım gereksinimlerini gösterir.
Q3 NH-YJV hangi gerilim derecesi için kullanılır?
A Tipik olarak, sabit kurulum acil durum devreleri ve kritik besleyiciler için 0,6/1 kV alçak gerilim kablosu olarak kullanılır.
Q4 En sık hangi sistemler NH-YJV'yi belirtir?
A Acil aydınlatma, yangın alarmı güç kaynakları, duman tahliye fanları, yangın pompaları, tahliye sistemleri ve bir yangın sırasında gücü koruması gereken diğer kritik ekipmanlar.
Q5 Acil durum projelerinde yaygın olarak kullanılan özellikler nelerdir?
A Acil aydınlatma ve kontrol güç kaynakları tipik olarak daha küçük özellikler (1,5 ila 10 mm²) kullanır. Yük ve mesafeye bağlı olarak, orta ila büyük (16 ila 120 mm² ve üzeri) kablolar yangın pompası ve güvenlik ekipmanı güç kaynağı için uygundur.
Q6 Hızlı bir teklif için hangi bilgilere ihtiyaç vardır?
A Gerekli standartlar, yangına dayanım süresi/derecesi, çekirdek malzeme konfigürasyonu, boyut listesi, toplam uzunluk (metre), kurulum rotası, hedef ve ambalaj gereksinimleri.
