VFD kablosu (Değişken Frekanslı Sürücü kablosu), bir VFD (Değişken Frekanslı Sürücü) ve bir AC motoru bağlamak için özel olarak tasarlanmış bir kablodur.motorun hızını ve torkunu değiştiren tahrik sistemlerinde güç aktarmaElektriksel gürültüyü azaltır ve VFD anahtarlaması ile getirilen karmaşık elektrik ortamıyla başa çıkır.
Bir VFD (Değişken Frekans Sürücüsü) bir AC motorunun hızını ve torkunu güç kaynağı frekansını ve voltajını değiştirerek kontrol eden bir cihazdır.Pompalar gibi ekipmanların enerji verimliliğini ve motor performansını artırabilir, fanlar, taşıyıcılar ve HVAC sistemleri.
Bir sistem, özellikle endüstriyel ortamlarda, VFD ile çalışan bir AC motoru içerdiğinde, yüksek frekanslı anahtarlama ile başa çıkmak, elektromanyetik müdahaleyi (EMI) azaltmak için VFD kabloları kullanılmalıdır.Ve donanımı voltaj artışlarından korumakStandart motor kabloları bu elektrik gerilimlerine dayanamayabilir.
Değişken frekanslı sürücü (VSD) kabloları, değişken frekanslı sürücüler için kablolara atıfta bulunur.Temel olarak değişken frekanslı sürücü (VFD) kabloları ile aynı kablo türüdürler.Elektromanyetik müdahaleyi (EMI) azaltırken güvenilir güç aktarımı sağlar.
Evet, üç fazlı AC motorların çoğu, nominal güçleri uygunsa, VFD ile kullanılabilir.Motor yalıtım ve kablo sistemi, VFD çıkışlarında yaygın olarak bulunan darbeler genişliği modülasyonu (PWM) devreye girme ve gerilim piklerine dayanabilmelidir..
Evet, VFD kabloları borulara yerleştirilebilir, ancak EMI'yi azaltmak ve sistemin elektrik performansını korumak için uygun topraklama ve koruma önlemleri alınmalıdır.Kabloların fiziksel korunması için de borular kullanılıyor..
Değişken frekanslı sürücülerin (VFD) bazı yaygın dezavantajları arasında elektromanyetik müdahale (EMI/RFI), potansiyel harmonik bozulma, daha yüksek başlangıç maliyeti,Sistemin güvenilirliğini korumak için özel kablolama ve topraklama ihtiyacıStandart kablolar uygun bir koruma olmadan optimum şekilde çalışmayabilir.
Çoğu endüstriyel VFD, üç fazlı giriş gücü için tasarlanmıştır, çünkü tipik olarak üç fazlı AC motorlarını çalıştırırlar.Tek fazlı VFD'ler küçük motorlar veya hafif görev uygulamaları için de mevcuttur..
Evet, tipik bir VFD çalışmasında, AC girişi DC'ye düzeltilir ve sonra motorun hızını ve torkunu kontrol etmek için değişken frekanslı AC çıkışına dönüştürülür.
Genel sorunlar arasında elektromanyetik müdahale (EMI), voltaj artışları, kablo aşırı ısınması, motor yalıtım stresi, topraklama sorunları, uzun mesafeli kablo iletimlerinde yansıyan dalgalar,ve sistem kötü tasarlanmış veya korunmuşsa uyumsuz bozulma.
-
Mineral yalıtımlı kablo nedir?
Mineral yalıtımlı kablo (MI kablo), iletkeni inorganik bir mineral yalıtım katmanına (magnezyum oksit) gömülü ve kesintisiz bir metal kılıf içine alınmış, üstün yangın dayanımı, ısı dayanımı ve mekanik koruma sağlayan özel bir kablo türüdür.
-
Mineral yalıtımlı kablolar ne için kullanılır?
MI kablolar, yangın alarm sistemleri, acil aydınlatma, yangın pompaları, duman tahliye sistemleri, endüstriyel fırınlar, nükleer tesisler ve kritik güç/kontrol devreleri gibi son derece yüksek yangın güvenliği, ısı direnci ve devre bütünlüğü gerektiren uygulamalarda kullanılır.
-
Mineral yalıtımlı kablolar ile sıradan yalıtımlı kablolar arasındaki fark nedir?
Mineral yalıtımlı kablolar, üstün yangın dayanımı, yüksek sıcaklık dayanımı ve mekanik özellikler sağlayan inorganik bir mineral yalıtım katmanı (MgO) ve bir metal kılıf kullanırken; sıradan yalıtımlı kablolar, daha düşük yangın dayanımına ve ısı direncine sahip organik polimerler (PVC/XLPE gibi) kullanır.
-
MI kablolar ne zaman kullanılmalıdır?
MI kablolar, yüksek katlı binalar, tüneller, petrokimya tesisleri ve sıradan kabloların aşırı koşullar altında arızalanabileceği acil durum sistemleri gibi yangına dayanıklı, yüksek sıcaklıklı veya tehlikeli ortamlarda kullanılmalıdır.
-
MI kablo nedir?
"MI" kablo, bazen mineral yalıtımlı metal kılıflı (MIMS) kablo olarak da adlandırılan mineral yalıtımlı (MI) kabloyu ifade eder. İletkeni sıkıştırılmış mineral toz ile yalıtılır ve bir metal kılıf ile korunur.
-
Mineral yalıtımlı metal kılıflı kabloların avantajları nelerdir?
Geleneksel kablolarla karşılaştırıldığında, MI kablolar üstün yangın dayanımı, yüksek sıcaklık dayanımı, uzun hizmet ömrü, korozyon direnci, son derece düşük duman/toksik madde emisyonları ve güçlü mekanik koruma sunar.
-
Üç tür kablo yalıtımı nedir?
Kablo yalıtımı, genel olarak organik polimer yalıtımı (PVC, PE, XLPE), inorganik mineral yalıtımı (MI kablolarda MgO) ve kauçuk/elastomer yalıtımı olarak sınıflandırılabilir; her yalıtım malzemesi farklı ısı direncine, yangın direncine ve çevresel performansa sahiptir. (Kablo yalıtımının genel sınıflandırması)
-
MI kablolar hangi malzemelerden yapılır?
MI kablolar tipik olarak bakır veya alaşımlı iletkenler, bir magnezyum oksit (MgO) mineral yalıtım katmanı ve ısı direnci, yangın direnci ve mekanik direnç sağlayan metalik bir dış kılıftan (bakır veya paslanmaz çelik) oluşur.
-
MI kablolar hangi durumlarda yasaktır?
MI kablolar, tekrarlayan bükülme veya titreşim içeren uygulamalar için uygun değildir; hareketli makinelerin bağlantıları gibi, sert yapıları tekrarlayan hareket altında çatlayabilir veya kırılabilir. (Kurulum uygulamalarına göre - örneğin, sert MI kabloların özellikleri ile esneklik gereksinimleri)
-
Dört tür kablo nedir?
Kablolar genellikle güç kabloları, kontrol kabloları, iletişim/veri kabloları ve özel/yalıtımlı kablolar (örneğin, MI kablolar, yangına dayanıklı kablolar, zırhlı kablolar) olarak sınıflandırılır; her tür, elektriksel veya çevresel işlevi için tasarlanmıştır. (Endüstri standardı kablo sınıflandırmasına göre)

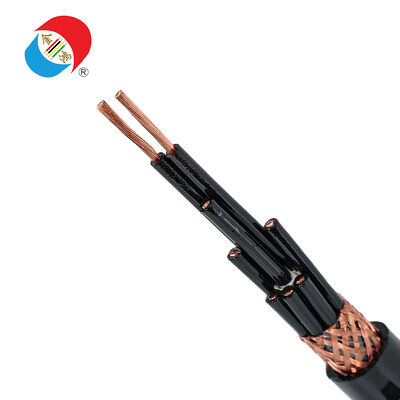

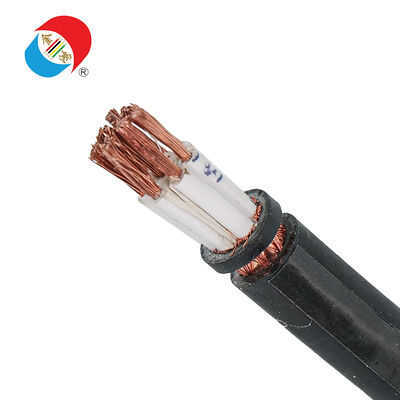

Bir kontrol kablosu, endüstriyel ve otomasyon sistemlerinde kontrol sinyallerini, ölçüm verilerini, koruma komutlarını ve ekipmanlar, makineler,veya kontrol panelleriTipik olarak birden fazla yalıtılmış çekirdeğe sahiptir ve müdahaleyi azaltmak için bir koruma tabakası içerebilir.
Kontrol kabloları endüstriyel otomasyon, robot sistemleri, PLC kontrol panelleri, mekanik ekipman, asansörler, yangın alarm sistemleri,ve bina kontrol ağları doğru sinyal iletişimi ve koordineli operasyon sağlamak için.
Kontrol kabloları düşük voltajlı kontrol sinyalleri ve verileri iletebilir ve tipik olarak birden fazla çekirdeğe ve bir koruma katmanına sahiptir; güç kabloları, öte yandan,Yüksek akım aktarır ve mekanik ve elektrikli ekipmanları çalıştırmak için kullanılırlarBu nedenle, yapı, yalıtım ve uygulama gereksinimleri farklıdır.
Kontrol kabloları, kontrol cihazlarından (dizginler veya PLC'ler gibi) diğer cihazlara (motorlar veya röleler gibi) elektrik sinyalleri aktarır.ayarları değiştirir, veya otomatik ve koordineli çalışmayı sağlayan operasyonel geri bildirim gönderir.
Genel kontrol kabloları şunları içerir:
- YY kablosu ️ Korunmamış esnek kontrol kablosu
- Elektromanyetik müdahaleye karşı koruma amacıyla CY kablosu
- SY kablosu ️ Mekanik koruma için çelik tel ile örülmüş zırh
- Dinamik hareket uygulamaları için esnek kablolar ve sürükleyici zincir kablolar
Evet. Kontrol kabloları genellikle elektromanyetik müdahaleyi (EMI) önlemek için bir koruyucu katman (bakır örgü veya bakır folyo gibi) içerir.Gürültülü endüstriyel ortamlarda doğru ve istikrarlı sinyal iletiminin sağlanması.
Kontrol kabloları genellikle esneklik için ince kanatlı bakır iletkenler, elektrik koruması için PVC veya PE yalıtımı kullanır.ve daha iyi çevresel dayanıklılık için koruyucu bir dış kaplama ve koruyucu malzemeler içerebilir.
Kontrol kabloları genellikle düşük voltajlarda çalışır (genellikle 450/750V civarında) ve genellikle daha yüksek voltajlara dayanan güç kablolarının aksine sinyal ve kontrol uygulamaları için tasarlanmıştır.
Esneklik, kontrol kablolarının kapalı alanlara, mobil makinelere, kablo zinciri sistemlerine ve robot uygulamalarına hasar almadan monte edilmesini sağlar.Onları dinamik ve otomatik ortamlar için ideal hale getirmek.
Doğru kontrol kablosunu seçmek için, aşağıdaki faktörleri göz önünde bulundurun: iletken sayısı, kalkanlama gereksinimleri, çevresel koşullar (sıcaklık, yağ, nem), gerekli esneklik,ve kontrol sistemine uygulanan elektrik standartlarına uygunluk.
-
Orta gerilimli kablo nedir?
Orta gerilimli (MV) kablo, tipik olarak 1kV ile 35kV arasındaki gerilimlerde elektrik aktarmak için tasarlanmış bir güç kablosudur.Elektrik dağıtım ağlarındaki düşük gerilimli ve yüksek gerilimli sistemler arasındaki boşluğu kapatmak.
-
Orta gerilimli kabloların kullanım alanları nelerdir?
Orta gerilimli kablolar, alt istasyonlardan endüstriyel tesislere, ticari binalara ve yenilenebilir enerji toplama noktalarına kadar orta mesafelerde verimli bir şekilde güç aktarmak için kullanılır.
-
Orta gerilimli kabloların kullanım alanları nelerdir?
Kentsel güç dağıtımında, endüstriyel güç sistemlerinde, yenilenebilir enerji projelerinde, ticari güç tedarikinde, yeraltı altyapısında ve üst dağılım ağlarında yaygın olarak kullanılırlar.
-
Orta gerilimli ve düşük gerilimli kablolar arasındaki fark nedir?
Orta gerilimli kablolar daha yüksek bir tasarım gerilim değerine sahiptir (1-35kV) ve düşük gerilimli kablolara kıyasla (genellikle 1kV'ye kadar), daha kalın yalıtım ve daha sağlam bir yapıya sahiptir.Daha büyük yükler ve daha uzun nakliye mesafelerini taşımak için daha uygun hale getirmek.
-
Orta gerilimli bir kablonun ana bileşenleri nelerdir?
Orta gerilimli kablolar tipik olarak bir iletken (genellikle bakır veya alüminyum), yalıtım (çapraz bağlantılı polietilen (XLPE) gibi), kalkan ve yalıtımı sağlamak için dış bir kablodan oluşur.mekanik dayanıklılık, ve güvenilirlik.
-
Orta gerilimli kabloların türleri nelerdir?
Yaygın türler arasında yeraltı orta gerilimli kablolar, üst orta gerilimli kablolar, zırhlı veya zırhlı olmayan kablolar, tek çekirdekli kablolar ve çok çekirdekli kablolar vardır.Her tip belirli ortamlar ve kurulum yöntemleri için uygundur..
-
Orta gerilimli kabloların yalıtımında hangi malzemeler kullanılır?
Orta gerilimli kablolar için yalıtım malzemeleri tipik olarak çapraz bağlantılı polietilen (XLPE) ve etilen propilen kauçuk (EPR) içerir.Bu malzemeler yüksek dielektrik dayanıklılıkları nedeniyle seçilir, ısıya dayanıklı ve dayanıklı.
-
Orta gerilimli kablolar hangi standartlara uyuyor?
Orta gerilimli kabloların üretimi ve test edilmesi uluslararası standartlara (örneğin IEC 60502) ve güvenlik, performans,ve uyumluluğu.
-
Orta gerilimli kablolar yeraltında kullanılabilir mi?
Evet, orta gerilimli kablolar yeraltına, borulara veya doğrudan gömülebilir ve proje gereksinimlerine ve çevresel koşullara bağlı olarak hava hatları için de kullanılabilir.
-
Orta gerilimli kablolar güç sisteminin güvenilirliğini nasıl etkiler?
Orta gerilimli kablolar, enerji sistemlerinin istikrarlı ve güvenilir çalışmasını sağlamak için çok önemli bir rol oynar.Ve elektrik kaynaklarını dağıtım ağlarına bağlamak.
Düşük gerilim kabloları, güç sistemleri için özel olarak tasarlanmış kablolardır. Çalışma gerilimleri genellikle güç dağıtımı için 0,6/1kV'yi (1000V AC) geçmez veya sinyal/iletişim uygulamaları için 50V'un altındadır. Belirli gerilim, standarda ve uygulama senaryosuna bağlıdır. Bir iletken, yalıtım katmanı ve koruyucu bir kılıftan oluşur ve güç veya sinyalleri güvenli bir şekilde iletmek için kullanılır.
Düşük gerilim kabloları, bina güç dağıtımında (aydınlatma, prizler), endüstriyel ekipmanlarda, ev otomasyonunda, veri ağlarında, güvenlik sistemlerinde ve iletişim altyapısında yaygın olarak kullanılır; düşük güç veya düşük sinyal iletimi gerektiren her türlü uygulamada.
"Düşük gerilim kablosu", genellikle güç dağıtımında ve hafif güç hizmetlerinde yaygın olarak kullanılan, nominal gerilimi tipik olarak 0,6/1kV'yi geçmeyen AC kablolarını ifade eder.
Elektrik mühendisliğinde, "düşük gerilim" genellikle güç dağıtımı için kullanılan gerilimi ifade eder ve yaklaşık 1000V AC veya 1500V DC'ye kadar ulaşabilir. Ancak, bazı düşük gerilim uygulamaları çok daha düşük gerilimlerde çalışır (örneğin, gerilimleri ≤50V olan sinyal ve kontrol devreleri).
Evet. Birçok bölgede, 120V, elektrik devrelerinin "düşük gerilim" aralığına girdiği için elektrik kodlarına göre düşük gerilim sisteminin bir parçası olarak kabul edilir; ancak, tıpkı herhangi bir ana güç hattında olduğu gibi, yine de uygun kurulum ve güvenlik önlemleri gerektirir.
Düşük gerilim kabloları arasında güç kabloları (bina dağıtımı için kullanılır), kontrol kabloları, veri/iletişim kabloları (örneğin, Ethernet, koaksiyel kablolar), alarm/güvenlik kabloları ve enstrüman/sinyal kabloları bulunur; her bir kablo türü belirli işlevler ve ortamlar için optimize edilmiştir.
Düşük gerilim kabloları tipik olarak bakır veya alüminyum iletkenler kullanır ve yalıtım, performans ve yangın güvenliği gereksinimlerine bağlı olarak PVC, XLPE, PE veya özel düşük duman/halojensiz malzemelerden yapılır.
Düşük gerilim kabloları, yerel güç dağıtımı ve ekipman beslemesi için daha düşük gerilim uygulamaları (yaklaşık 1kV'ye kadar) için tasarlanmıştır; yüksek gerilim kabloları ise uzun mesafeli güç iletimi ve ağır endüstriyel güç dağıtımı için çok daha yüksek gerilimler (birkaç kilovolt ve üzeri) taşır.
Evet; düşük gerilim kabloları daha düşük gerilimlerde (özellikle 50V'un altında) çalıştığından, elektrik çarpması ve yangın riski daha düşüktür, bu da onları tüketici ve sinyal ile ilgili uygulamalar için daha uygun hale getirir.
Evet; düşük gerilim kabloları daha düşük gerilimler taşısa da, güvenlik, performans ve güvenilirliği sağlamak için uygun kurulum, kablolama, topraklama ve yerel elektrik ve bina kodlarına uyum kritiktir. İletkenlerin ve yalıtım malzemelerinin seçimi, uygulamaya ve çevresel koşullara uygun olmalıdır.
-
Alüminyum kablolar ne için kullanılır?Alüminyum kablolar, özellikle havai enerji hatlarında, büyük ölçekli enerji ağlarında ve altyapı projelerinde olmak üzere, elektrik enerjisi iletim ve dağıtım sistemlerinde yaygın olarak kullanılır, çünkü alüminyum hafiftir, korozyona dayanıklıdır ve maliyet etkilidir.
-
Alüminyum kablo, bakır kablodan daha mı iyidir?Hiçbiri evrensel olarak "daha iyi" değildir; her birinin artıları ve eksileri vardır. Alüminyum daha hafiftir ve daha maliyet etkilidir, bu da onu uzun hatlar ve büyük ölçekli projeler için uygun hale getirir, ancak bakır daha yüksek elektriksel iletkenliğe ve mekanik mukavemete sahiptir, bu da birçok uygulamada genellikle daha fazla verimlilik ve güvenilirlik sağlar.
-
Alüminyum kablolar güvenli midir?Modern alüminyum kablolar, doğru şekilde tasarlanıp, boyutlandırılıp ve kurulduğunda güvenlidir, ancak alüminyumun bakıra göre farklı mekanik ve termal özellikleri olduğundan, gevşemeyi, aşırı ısınmayı veya diğer güvenlik sorunlarını önlemek için doğru şekilde bağlanmalı ve korunmalıdır.
-
Enerji kablolarında neden bakır yerine alüminyum kullanılır?Alüminyum, birim uzunluk başına önemli ölçüde daha hafif ve daha ucuz olduğu için kullanılır, bu da nakliye ve kurulum maliyetlerini düşürür ve oksit tabakası iyi korozyon direnci sağlar; özellikle havai ve büyük ölçekli enerji dağıtımında faydalıdır.
-
Alüminyum kabloların bakıra göre dezavantajları nelerdir?Alüminyum, bakıra göre daha düşük elektriksel iletkenliğe ve mekanik mukavemete sahiptir, bu nedenle aynı akım için kabloların kesit alanı daha büyük olmalıdır ve bağlantıların zamanla oksidasyonu ve gevşemeyi önlemek için özel işlem görmesi gerekebilir.
-
Alüminyum kablolar ev içi kablolama için kullanılabilir mi?Alüminyum kablolama, özellikle eski tesisatlarda tarihsel olarak kullanılmıştır, ancak genleşme/büzülme eğilimi ve potansiyel bağlantı sorunları nedeniyle bina kablolaması için özel önlemler gereklidir; kullanmadan önce kodlara ve profesyonellere danışın.
-
Alüminyum enerji kablolarının, bakır kablolardan daha büyük bir kesit alanına ihtiyacı var mı?Evet. Alüminyumun birim alan başına iletkenliği bakırınkinden daha düşük olduğundan, alüminyum iletkenler genellikle aynı akımı güvenli bir şekilde taşımak için daha büyük bir kesit alanına (yaklaşık 1,5* veya daha fazla) ihtiyaç duyar.
-
Yaygın alüminyum enerji kablosu türleri nelerdir?Yaygın türler arasında XLPE yalıtımlı alüminyum iletken enerji kabloları, mekanik koruma için zırhlı alüminyum kablolar ve yüksek kapasiteli havai hatlar için ACSR (alüminyum iletken çelik takviyeli) bulunur.
-
Alüminyumun ağırlığı, kablolarda bakıra göre nasıl karşılaştırılır?Alüminyum çok daha hafiftir; benzer bir tasarım için bakırın yaklaşık üçte biri ağırlığındadır, bu da onu daha kolay taşınabilir ve uzun mesafelerde taşınması ve kurulması daha az maliyetlidir.
-
Alüminyum kablo özellikle hangi uygulamalarda avantajlıdır?Alüminyum kablolar, yüksek gerilimli havai iletim, uzun mesafeli dağıtım, kamu hizmetleri ağları ve ağırlık ve maliyet tasarrufunun en önemli olduğu bütçe duyarlı altyapı projelerinde özellikle avantajlıdır.
-
Özel Kablolar Nedir?Kablo Tedarikçisi

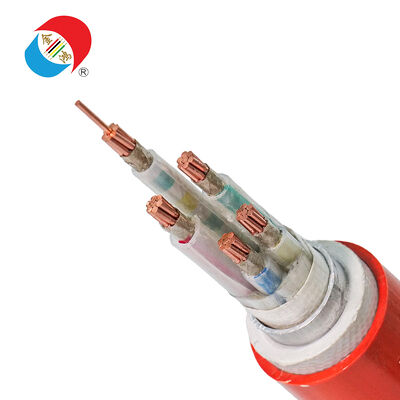

Özel kablolar (veya özel amaçlı kablolar) özel uygulamalar veya aşırı ortamlar için özel olarak tasarlanmış güç veya iletişim kablolarıdır.benzersiz yapısal ve performans özelliklerine sahip, ve standart genel amaçlı kablolardan farklıdır.
-
Özel kablolar ile sıradan kablolar arasındaki fark nedir?Weidong Kablosu
Özel kablolar zorlu veya zorlu koşullara (örneğin aşırı sıcaklıklara, kimyasal korozyona, mekanik strese) dayanacak şekilde tasarlanmıştır.sıradan kablolar standart gereksinimleri karşılayan genel elektrikli uygulamalar için uygundur.
-
Kabloyu "özel kablo" yapan nedir?Güç Kabloları Portalı, kablo üreticileri, piyasa eğilimleri, teknik özellikler ve ürün fiyatları hakkında kapsamlı bilgi toplar.
Bir kablo, standart kablolarda bulunmayan benzersiz veya geliştirilmiş özelliklere sahip olduğunda, örneğin yangına dayanıklılık, korozyona dayanıklılık, yüksek sıcaklığa dayanıklılık,Düşük gürültü, ya da mükemmel esneklik.
-
Özel kabloların bazı yaygın türleri nelerdir?
Özel kablolar şunları içerir, ancak bunlarla sınırlı değildir:
- Yüksek sıcaklık kabloları
- Düşük dumanlı sıfır halogen (LSZH) kablolar
- Yangına dayanıklı kablolar
- Yağa dayanıklı veya kimyasal dayanıklı kablolar
- Radyasyona dirençli veya düşük gürültülü sinyal kabloları
- Esnek kablo zincirleri ve robot kabloları
(Tipik endüstri kategorilerine dayalı örnekler.) [Autoritatif güç kablosu portalı, kablo üreticileri, piyasa eğilimleri, teknik özellikler hakkında kapsamlı bilgi toplayan,ve üretim fiyatları]
-
Özel kablolar genellikle nerede kullanılır?[Autoritatif güç kablosu portalı, kablo üreticileri, piyasa eğilimleri, teknik özellikler ve üretim fiyatları hakkında kapsamlı bilgi toplar]
Elektrik santralleri, havacılık, askeri ekipman, petrokimyasal tesisler, demiryolu taşımacılığı, denizaltılar ve açık deniz platformlarında yaygın olarak kullanılmaktadır.Ya da sıradan kabloların güvenilir bir şekilde çalışamadığı diğer ortamlarda.
-
Özel kablolar neden standart kablolardan daha pahalı?KUKA Kabloları
Özel kablolar genellikle gelişmiş malzemeler, sıkı üretim süreçleri ve özelleştirilmiş tasarımlar kullanır, bu da daha yüksek teknik içeriğe, daha sıkı performans gereksinimlerine,Daha küçük üretim partileri, ve sıradan kablolardan daha yüksek katma değeri.
-
Özel kablolar özelleştirilebilir mi?OWCable
Evet. Özel kablolar tipik olarak özel uygulama çevre koşullarını veya performans gereksinimlerini karşılamak için özel olarak yapılır (örneğin sıcaklık aralığı, kimyasal maruz kalma, mekanik stres,veya güvenlik standartları).
-
Özel kablolar özel kurulum yöntemleri gerektiriyor mu?
Uygulama ve çevreye bağlı olarak, özel kablolar özel montaj teknikleri, koruyucu kablolama,veya en iyi performansı ve uzatılmış hizmet ömrünü sağlamak için ek donanım(Sektörün yaygın uygulaması)
-
Özel kabloların belirli standartlara ve sertifikalara uyması gerekiyor mu?
Evet birçok özel kablo, gerekli yangın, çevresel güvenlik ve güvenlik standartlarını karşılamalarını sağlamak için UL, IEC, EN veya endüstriye özel sertifikalar gibi endüstriyel veya bölgesel güvenlik ve performans standartlarını karşılamalıdır.,veya elektrik standartları. (Genel kablo standartları)
-
Proje için doğru özel kabloyu nasıl seçebilirim?
Doğru seçimi yapmak için, çalışma ortamını, beklenen gerilimi (sıcaklık/kimyasallar/nem), elektrik gereksinimlerini (gerileme/akım) göz önünde bulundurun.ve endüstriniz veya uygulamanız için ilgili güvenlik standartları(Genel mühendislik seçme standartları)
Bir güç kablosu, özel olarak elektrik enerjisini iletmek ve dağıtmak için tasarlanmış bir kablodur.Uzun mesafelerde güvenli elektrik aktarımı için kullanılır.
Güç kabloları genellikle elektrik hatları, kablolar veya güç kabloları olarak adlandırılırlar. Elektrik enerjisini bir güç kaynağından ekipmanların, altyapıların elektrik sistemlerine aktarmak için kullanılan kablolardır.,Makine veya binalar.
Bir güç kablosu, tipik olarak ekipmanları veya cihazları bir elektrik prizine bağlamak için kullanılan konektörleri olan esnek bir kabloyu ifade eder.Bir güç kablosu, tipik olarak bir sistem veya ağ içinde kalıcı veya sabit güç dağıtımı için kullanılan herhangi bir kabloyu ifade eder..
Güç kabloları gerilim seviyesine veya yapısına göre sınıflandırılabilir:
- Konut/ticari kullanım için düşük voltajlı (LV) kablolar;
- Endüstriyel güç dağıtım için orta gerilimli (MV) kablolar;
- Yüksek voltajlı (HV) kablolar, uzun mesafeli güç aktarımı için;
Bazı özel türler arasında zırhlı kablolar, esnek kablolar ve dalgıç kablolar vardır.
Güç kablosu iletkenler tipik olarak bakır veya alüminyumdan yapılır, esas olarak iletkenlik ve maliyetleri için seçilir; yalıtım katmanı polivinil klorür (PVC), çapraz bağlantılı polietilen (XLPE) kullanır,veya elektrik ve çevresel koruma sağlamak için diğer malzemeler.
Elektrik kabloları, konut kablolarında, ticari binalarda, endüstriyel tesislerde, yeraltı elektrik ağlarında, hava aktarım hatlarında, yenilenebilir enerji sistemlerinde yaygın olarak kullanılmaktadır.ve demiryolları ve havaalanları gibi altyapı.
Doğru güç kablosunun seçilmesi, gerilim gereksinimlerine, akım taşıma kapasitesine, çevresel koşullara (yeraltı, açık hava), yalıtım türüne ve mekanik koruma gereksinimlerine bağlıdır.
Evet, elektrik kabloları, tasarım, çevresel faktörler ve uygulamalara bağlı olarak yeraltına veya yukarıya konulabilir.Hava hatlarının daha basit bir yapısı olabilirken.
• Düşük gerilimli güç kabloları yaklaşık 1kV'den düşük gerilimlerde çalışır ve genellikle binalarda ve yerel güç dağıtımında bulunur.
• Yüksek voltajlı güç kabloları, birkaç kilovolt veya daha yüksek voltajlar iletecek şekilde tasarlanmıştır ve elektrik ağlarında ve uzun mesafe elektrik dağıtımında kullanılır.
Evet, esnek güç kabloları veya kablolar esnek iletkenler ve yalıtım katmanları kullanır, bu da zarar görmeden bükülmelerine ve hareket etmelerine izin verir. Bu kablolar genellikle taşınabilir ekipmanlarda, makinelerde,ve geçici bağlantılar.
-
Yangına dayanıklı bir kablo nedir?

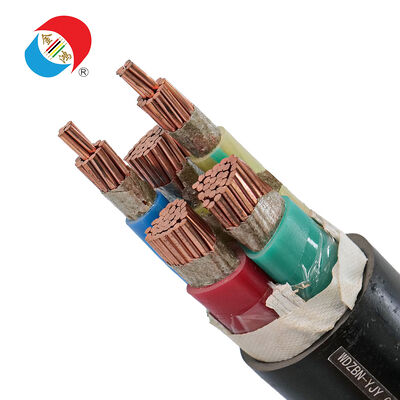

Yangına dayanıklı bir kablo, yangında yüksek sıcaklıklara dayanabilen ve belirli bir süre boyunca devre bütünlüğünü koruyabilen özel olarak tasarlanmış bir kablodur.Bu sayede acil durum aydınlatması gibi kritik sistemlerin devamlı çalışmasını sağlar., alarmlar veya yangın ortamında yangın pompaları.
-
Yangına dayanıklı kablolar ile alev alıcı kablolar arasındaki fark nedir?
Yangına dayanıklı kablolar, yangında belirli bir süre boyunca normal devre çalışmasını sürdürmek için tasarlanmıştır.Ateşten koruyucu kablolar, kablo yüzeyi boyunca alevlerin yayılmasını azaltmak için tasarlanmıştır., ama bir yangın sırasında devreyi güçlendirmeyebilir.
-
FR kabloları ile FRLS kabloları arasındaki fark nedir?
FR (ateşe dayanıklı) kablolar yangında işlevsel kalmak için test edilir. FRLS (ateşe dayanıklı düşük duman) kablolar, yanma sırasında düşük duman emisyonuna sahip yangına dayanıklı kabloları ifade eder.böylece görünürlük ve güvenliği artırmak(FRLSH kablolarının aksine, düşük duman ve halogensiz özelliklerin yanı sıra, düşük duman özelliklerine de sahiptir.)
-
Zırhlı kablolar ateşe dayanıklı mı?
Zırhlı kabloların mekanik koruması vardır (metal zırh), ancak özellikle yangına dayanıklı standartlara göre üretilmedikçe ve test edilmedikçe, doğal olarak yangına dayanıklı değildirler.Standart zırhlı kablolar yine de yangında elektrik arızası yaşayabilir.
-
Düşük Duman Halogensiz (LSZH) kablolar yangına dayanıklı mı?
Düşük Duman Halogensiz (LSZH) kablolar yangında dumanı ve toksik gazları azaltır, ancak özel olarak tasarlanıp yangın testi yapılmadıkça doğal olarak yangına dayanıklı değildir.LSZH kabloları emisyon azaltmaya odaklanıyor, ateş altında devre bütünlüğü değil.
-
Yangına dayanıklı kabloları hangi malzemeler özel kılar?
Yangına dayanıklı kablolar genellikle bir mika bant tabakası, bir yangına dayanıklı yalıtım tabakası (çapraz bağlantılı polietilen (XLPE) gibi) ve bir koruyucu kablosundan oluşur.Bu malzemeler yüksek sıcaklıklara dayanmalarına ve yangında güç veya sinyal göndermeye devam etmelerine yardımcı olur.
-
Yangına dayanıklı kablolar yangında ne kadar çalışabilir?
Yangına dayanıklı kablolar, standart yangın testi koşullarında, arıza olana kadar belirli süre boyunca (örneğin 30, 60, 90, 120 dakika) devre bütünlüğü testinden geçmelidir.Özel süre kablo tasarımına ve uygulanabilir standartlara bağlıdır..
-
Yangına dayanıklı kablolar genellikle hangi alanlarda kullanılır?
Genellikle yangın alarm sistemleri, duman çekme sistemleri, acil aydınlatma sistemleri, yangın pompaları, tahliye sistemleri, yüksek katlı binalar, hastaneler, tüneller,ve kritik altyapı, yangın sırasında elektrik sürekliliğinin korunması çok önemlidir.
-
Yangına dayanıklı kablolar hangi standartlara uymaktadır?
Yangına dayanıklı kablolar, IEC 60331, BS 6387 ve EN 50200 gibi standartlara ve ilgili testlere göre test edilir.
-
Kablolar hem yangına dayanıklı hem de az duman halogensiz özelliklere sahip olabilir mi?
Evet, bazı yangına dayanıklı kablolar, düşük duman ve halogensiz emisyonlar ile yangında devre bütünlüğünü birleştiren düşük dumanlı halogensiz (LSZH) malzemeler kullanarak üretilir.kapalı alanlarda yaşam güvenliği uygulamaları için ideal hale getirmek.
-

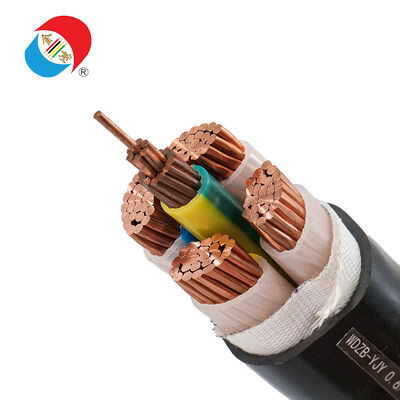

Düşük Dumanlı Halogensiz (LSZH) Kablo Nedir?Düşük duman halogensiz (LSZH) kablo, ateşe maruz kaldığında halogen gazları (klor veya brom gibi) üretmeyen minimum yalıtım ve kaplama malzemesine sahip bir kablodur.Böylece toksik ve aşındırıcı maddelerin emisyonunu azaltır.
-
LSZH'nin kısaltması nedir?LSZH, yakılırken çok az duman ve hiç halogen bileşik üretmeyen bir kabloya atıfta bulunarak, yangın durumlarında güvenliği artırır.
-
Düşük duman halogensiz kablolar hangi uygulamalar için uygundur?LSZH kabloları, kamu binaları, ulaşım sistemleri, veri merkezleri, hastaneler, tüneller ve endüstriyel tesisler gibi son derece yüksek yangın güvenliği gereksinimleri olan yerler için uygundur.Personel ve ekipmanları zehirli dumanlardan ve yangınlarda korozyondan korumak için.
-
LSZH ve LSOH kabloları arasındaki fark nedir?LSZH ve LSOH sıklıkla birbirini değiştirecek şekilde kullanılır. Her ikisi de yakılırken düşük duman ve hiç halogen üretmeyen kablolara atıfta bulunur.Ana farklılıklar, farklı bölgeler veya üreticiler tarafından kullanılan isimleme sözleşmelerinde yatıyor, ama temel güvenlik özellikleri aynı.
-
LSZH kablolarının kullanım alanı nedir?Standart PVC kablolarla karşılaştırıldığında, LSZH kabloları yangın tehlikelerini azaltabilir, tahliye sırasında görünürlüğü artırabilir, insan sağlığını toksik gazlardan koruyabilir,ve hassas elektronik ekipmanlara koroziv hasarı önlemek.
-
LSF ve LSZH kabloları arasındaki fark nedir?LSF (Low Smoke Halogen-Free) kabloları PVC kablolarına göre daha az duman üretir, ancak hala halogen veya diğer zararlı bileşikler serbest bırakabilir.tamamen halogen içermezler ve ısıtıldıklarında veya yakıldıklarında çok az duman ve zehirli gaz üretirler..
-
Düşük duman halogensiz kablolar yangın güvenliği için neden çok önemlidir?Düşük duman halogen içermeyen kablolar yanırken daha az duman ürettikleri için, daha yüksek görünürlük ve toksik halogen salınımı olmadığı için,Yangın acil durumlarında personelin ve kurtarma işçilerinin güvenliğini korumaya yardımcı olurlarÖzellikle de dar alanlarda.
-
Düşük duman halogensiz kablolar çevre dostu mu?Evet, düşük duman halogensiz kablolar halogen içermez ve yanma sırasında koroziv gazlar salmaz.Geleneksel halogen içeren kablolara kıyasla daha çevre dostu ve güvenli bir şekilde atılması daha kolaydır..
-
Düşük duman halogensiz kablolar güvenlik standartlarına uygun mu?Düşük duman halogensiz kabloların malzemeleri ve ürünleri uluslararası standartlara göre test edilir (örneğin IEC, EN, UL).Güvenli yangın güvenliği performansını sağlamak için alev gerilimi.
-
Düşük dumanlı halogensiz kabloların bazı yaygın kullanım alanları nelerdir?Genel uygulamalar arasında ofis binaları, alışveriş merkezleri, havaalanları, demiryolu ve metro ağları, hastaneler, okullar, veri merkezleri, gemiler,ve yangın güvenliği ve tahliye görünürlüğünün öncelikli olarak göz önüne alındığı yoğun nüfuslu veya kapalı alanlar.
1. Zırhlı kablo nedir?
Zırhlı kablo, çekirdek iletkeninin etrafına sarılmış ek bir metal koruyucu katmana (zırh katmanı) sahip bir güç kablosu türüdür. Mekanik korumayı ve dayanıklılığı artırmak için tipik olarak çelik veya alüminyumdan yapılır.
2. Neden zırhlı kablo kullanılır?
Zırhlı kablolar, mekanik hasara, neme, darbelere, kemirgenlere ve zorlu çevre koşullarına karşı koruma sağlamak üzere tasarlanmıştır, bu da onları zorlu ve açıkta kalan kurulum ortamları için ideal hale getirir.
3. Zırhlı kablolar tipik olarak nerede kullanılır?
Genellikle yeraltı güç dağıtımında, endüstriyel tesislerde, ticari binalarda, bodrum katlarında ve ekstra koruma gerektiren dış mekanlarda kullanılırlar.
4. Ne tür zırhlı kablolar vardır?
Yaygın türler şunlardır:
- SWA (Çelik Tel Zırhlı) – Ağır Hizmet Koruması
- AWA (Alüminyum Tel Zırhlı) – Hafif Hizmet Koruması
- STA (Çelik Bant Zırhlı) – Çelik Bant Sarılı Zırh
5. Zırhlı kabloları kendim döşeyebilir miyim?
Deneyimli kendin yap meraklıları temel kurulumları yapabilse de, güvenlik, uygun topraklama ve yerel elektrik kodlarına uygunluğu sağlamak için genellikle kalifiye bir elektrikçi tarafından kurulmalıdır. (Genel Elektrik Uygulamaları; yerel düzenlemelere danışın)
6. Zırhlı kabloların tipik olarak konut kablolarında kullanılmamasının nedeni nedir?
Zırhlı kablolar, standart ev kablolarından daha ağır, daha az esnek ve daha pahalıdır. Konut devreleri tipik olarak zırhsız kablolar (NM/Romex kabloları gibi) veya kanal sistemleri kullanır çünkü bunların kurulumu daha kolay ve daha ucuzdur. (Endüstriyel kablolama kodları)
7. Zırhlı kabloların topraklanması gerekir mi?
Evet—metal zırh tipik olarak bir topraklama döngüsü görevi görür veya arızaları güvenli bir şekilde gidermek ve elektrik çarpması riskini azaltmak için bir topraklama iletkenine bağlanmalıdır.
8. Zırhlı kablolar yeraltına gömülmeye uygun mudur?
Evet—zırhlı kabloların birincil kullanımlarından biri, toprak basıncına ve hasara karşı mekanik korumanın kritik olduğu doğrudan toprağa veya kanallara gömülmesidir.
9. Zırhlı kabloların anma gerilimi nedir?
Zırhlı güç kabloları, genel güç dağıtımı için düşük gerilim (örneğin, 0,6/1kV) kabloları ve endüstriyel uygulamalar için orta gerilim kabloları dahil olmak üzere çeşitli gerilim değerlerinde mevcuttur.
10. Doğru Zırhlı Kablo Nasıl Seçilir?
Doğru zırhlı kabloyu seçerken, güvenliği ve uzun hizmet ömrünü sağlamak için ortamı (iç/dış/yeraltı), mekanik stresi, anma gerilimini, iletken boyutunu ve yerel standartlara uygunluğu göz önünde bulundurun.
-
Kauçuk kılıflı kablo nedir?
Kauçuk kılıflı kablo, iletkeni (genellikle çok telli bakır tel) bir kauçuk yalıtım katmanı ve bir kauçuk kılıf ile sarılmış esnek bir kablodur. Hem iç hem de dış mekan ortamları için uygun, yüksek esneklik ve mekanik koruma sunar.
-
Kauçuk kabloların uygulamaları nelerdir?
Esneklikleri ve dayanıklılıkları nedeniyle, kauçuk kılıflı kablolar mobil güç hatlarında, elektrikli ekipmanlarda, ev aletlerinde, elektromekanik ekipmanlarda, kaynak ekipmanlarında, dalgıç motorlarda ve taşınabilir aletlerde yaygın olarak kullanılmaktadır.
-
Kauçuk kablolar ile PVC kablolar arasındaki fark nedir?
Kauçuk kablolar daha fazla esneklik, daha iyi bükülme performansı ve sıcaklık direnci sunarken, PVC kablolar genellikle daha ekonomiktir ve daha rijittir. Kauçuk kablolar taşınabilir veya ağır hizmet uygulamaları için daha uygundur, PVC kablolar ise genellikle sabit kurulumlar için kullanılır.
-
Kauçuk kılıflı kabloların başlıca türleri nelerdir?
Gerekli mekanik gerilime bağlı olarak, kauçuk kılıflı kablolar hafif hizmet, orta hizmet ve ağır hizmet türlerine ayrılır ve uygulamaları küçük ev aletlerinden ağır sanayi ekipmanlarına kadar uzanır.
-
Kauçuk kılıflı kablolarda hangi malzemeler kullanılır?
İletken genellikle esneklik için örgülü bakır tel kullanır; yalıtım ve kılıf, doğal kauçuk, EPDM, neopren veya çevresel ve performans gereksinimlerine göre uyarlanmış sentetik kauçuk karışımları gibi kauçuk bileşiklerinden yapılır.
-
Kauçuk kılıflı kablolar dış mekanlarda kullanılabilir mi?
Evet - Kauçuk kılıflı kablolar, nem, aşırı sıcaklıklar ve fiziksel stres dahil olmak üzere dış mekan ortamlarına dayanacak şekilde tasarlanmıştır, bu da onları hem iç hem de dış mekan uygulamaları için uygun hale getirir.
-
Kauçuk kılıflı kablolar esnek midir?
Evet - Kauçuk kılıflı kabloların en büyük avantajlarından biri, sık hareketlere dayanmalarını ve kurulumu kolaylaştırmalarını sağlayan mükemmel esneklik ve bükülme performanslarıdır.
-
Kauçuk kılıflı kabloların anma gerilimi nedir?
Kauçuk kılıflı kablolar tipik olarak, güç hatları ve ekipman kabloları için düşük gerilim uygulamalarında (genellikle standart ve modele bağlı olarak 750V veya 450/750V altında) kullanılır.
-
Doğru kauçuk kılıflı kablo nasıl seçilir?
Kauçuk kılıflı kablolar seçilirken, anma gerilimi, akım taşıma kapasitesi, esneklik gereksinimleri, çevresel maruziyet (yağ, UV radyasyonu, hava koşulları) ve belirli uygulamanın mekanik yükü dikkate alınmalıdır.
-
Bazı yaygın kauçuk kılıflı kablo modelleri nelerdir?
Yaygın kauçuk kılıflı kablo modelleri arasında YZ, YZW, YC, YCW, YQ, JHS, YH, MY, MYP ve MC bulunur. Bu modeller, yük derecesi, malzeme ve belirli uygulama (örneğin, kaynak veya madencilik) gibi kablo özelliklerini gösterir.
1. Bir evdeki bina kabloları nedir?
Bina kabloları, elektriği aydınlatma armatürlerine, prizlere ve cihazlara iletmek için bir binanın (duvarlar, tavanlar ve zeminler gibi) içine kalıcı olarak monte edilmiş yalıtımlı iletkenleri ifade eder.
2. Konutlarda ne tür kablolar kullanılır?
Konutlar tipik olarak, metalik olmayan kılıflı kablolar (NM-B/Romex), borulardaki THHN/THWN kabloları ve bazen dış hatlar için yeraltı besleyicileri (UF) gibi düşük voltajlı yalıtımlı kablolar kullanır.
3. Bina kabloları hangi malzemelerden yapılır?
Bina kabloları en yaygın olarak, güvenli iletkenlik sağlamak için dayanıklı bir yalıtım katmanı (genellikle PVC veya çapraz bağlı polietilen) ile kaplanmış bakır veya alüminyum iletkenler kullanır.
4. Bina kabloları için yalıtım neden önemlidir?
Yalıtım, canlı iletkenleri izole ederek ve koruyarak elektrik çarpmasını, kısa devreleri ve yangın tehlikelerini önler; bu, ev elektrik sistemlerinin güvenliği için çok önemlidir.
5. Konutlarda yaygın olarak kullanılan bina kablo türleri nelerdir?
Yaygın türler şunlardır:
• Genel iç devreler için NM-B (Romex) kablosu
• Boru montajı için THHN/THWN tek çekirdekli tel
• Yeraltı veya dış mekan kurulumları için UF-B kablosu
• Ek koruma gerektiren uygulamalar için zırhlı veya metal kılıflı kablolar.
6. Prizler ve aydınlatma için hangi ölçüde bina sınıfı kablo kullanılmalıdır?
Tipik ev aydınlatma devreleri 14AWG tel kullanır ve standart prizler 12AWG tel kullanır; daha büyük cihazlar daha kalın tel gerektirebilir. (Not: Belirli ölçü gereksinimleri yerel düzenlemelere göre değişir.)
7. Konut bina kabloları için alüminyum tel kullanılabilir mi?
Evet—alüminyum tel, özellikle daha büyük besleyici devrelerde konut kablolarında kullanılır, ancak alüminyum ve bakırın farklı özellikleri olduğundan uyumlu konektörlerle doğru şekilde takılmalıdır.
8. NM (Romex) kablosu nedir?
NM kablosu (metalik olmayan kılıf), çoklu yalıtımlı iletkenlere ve iç mekan branşman devrelerinde yaygın olarak kullanılan plastik bir kılıfa sahip yaygın bir konut bina kablosu türüdür. 9. Bina elektrik kablolarının ömrü ne kadardır?
9. Bina elektrik kablolarının ömrü ne kadardır?
Şartnamelere göre takılan ve uygun şekilde korunan bina elektrik kabloları, doğru kullanım koşullarında, genellikle binanın ömrüne uygun olarak, minimum performans düşüşü ile onlarca yıl güvenle çalışabilir.
10. Evim için doğru bina elektrik kablosunu nasıl seçerim?
Bina elektrik kablosu seçerken, güvenlik ve uyumluluğu sağlamak için yük kapasitesini (amper), anma gerilimini, yalıtım türünü, montaj yöntemini (duvar içi, boru, dış mekan) ve yerel elektrik kodlarını göz önünde bulundurun.
Güneş kabloları, fotovoltaik (PV) kablo olarak da bilinir. Özellikle güneş fotovoltaik sistemleri için tasarlanmış özel kablolardır.ve diğer bileşenler, verimli ve güvenli güç aktarımını sağlar.
Güneş sistemleri fotovoltaik kabloları kullanır. İzolasyonları UV'ye dayanıklı ve hava durumuna dayanıklıdır, normal kabloların aksine aynı akım (DC) ve dış ortam koşullarına dayanabilir.
Güneş kabloları özellikle UV direnci, aşırı sıcaklık direnci, nem direnci, hava direnci ve uzun ömürlü (genellikle 25 yıldan fazla) olarak tasarlanmıştır.Sıradan kablolarda olmayan özellikler.
Güneş kablolarının yaygın türleri şunlardır:
- Fotovoltaik modülleri bağlamak için tek çekirdekli DC kablolar
- Bağlayıcıları olan güneş uzatma kabloları
- Enerji depolama ve AC bağlantıları için pil ve inverter kabloları
- Sistem ölçeğine bağlı olarak 600/1000/1500V DC gibi voltaj notları mevcuttur.
Uygun kablo boyutu, güneş hattının akımı, voltajı ve mesafesine bağlıdır. Daha büyük bir boyut (örneğin, 6 mm2) uzun mesafelerde voltaj düşüşünü azaltabilir, daha küçük bir boyut (örneğin,4mm2) kısa mesafeler ve düşük akım yükleri için yeterli olabilir.
Güneş kabloları tipik olarak mükemmel iletkenliğe ve korozyon direnci olan konserve bakır iletkenler kullanır.UV dirençlerini ve yüksek sıcaklık performanslarını artırmak için çapraz bağlantılı yalıtım.
Güneş kabloları, 600V, 1000V veya 1500V'lik DC voltajlar için değerlendirilir. Daha yüksek değerlendirilmiş voltajlar büyük güneş panellerinin güvenliğini sağlar ve hat kayıplarını azaltır.
Evet, güneş kabloları açık hava ortamları için tasarlanmıştır ve UV radyasyonuna, nemliğe, yüksek sıcaklıklara, düşük sıcaklıklara dayanabilirler.Performansı bozmadan diğer aşırı hava koşulları.
MC4 konektörleri, güneş kablolarında yaygın olarak kullanılan standart plug-and-play konektörleridir.fotovoltaik sistemlerde su geçirmez bağlantı.
Güneş kablosunu seçerken, nominal voltajı, akım taşıma kapasitesini, UV direncini/hava direncini, yalıtım türünü, sistem tasarım gereksinimlerini göz önünde bulundurun.ve uzun vadeli güvenlik ve performansı sağlamak için güvenlik sertifikasyonu standartlarına uygunluk.
1ABC kablosu nedir?
ABC kablosu veya üst kablo kablosu, bir çok yalıtımlı iletkenleri bir araya getiren, genellikle bir direkle desteklenen bir üst kablo kablosudur.yalıtılmamış iletkenlerBu tasarım, geleneksel hava hatlarına kıyasla güvenliği ve güvenilirliği artırır.
2Elektrik alanında ABC ne anlama gelir?
Elektrik alanında, ABC, üst kablo kablosu anlamına gelir.hataları azaltmak ve güvenliği artırmak için faz iletkenlerinin yalıtılmış ve bir araya getirilmiş olduğu bir hava dağıtım kablosuna atıfta bulunur.
3Üst kablo nedir?
Uçak kablosu, yeraltı döşeme olmadan uzun mesafeli güç veya veri aktarımı için bir kamu hizmetleri direğine monte edilen herhangi bir güç veya iletişim kablosunu ifade eder.
4Düşük voltajlı ABC kablosu nedir?
Düşük gerilimli ABC kablosu (low-voltage overhead bundled cable), genellikle 1kV'yi geçmeyen gerilim seviyelerinde güç dağıtımı için kullanılan düşük gerilimli ABC kablosunu ifade eder.konut ve kentsel elektrik ağları için uygun hale getirmek.
5ABC kablolarının ana türleri nelerdir?
ABC kabloları esas olarak şunları içerir:
- Yerel elektrik dağıtımında kullanılan düşük voltajlı ABC kabloları (≤1kV)
- Orta gerilimli ABC kabloları (1kV'den onlarca kV'ye kadar), daha büyük güç dağıtım ihtiyaçları için kullanılır
- Toplu iletkenlerin sayısına göre tek çekirdekli ve çok çekirdekli tiplere ayrılırlar.
6Neden geleneksel üstü açık iletkenler yerine ABC kablolarını kullanıyorsunuz?
ABC kabloları yalıtımlı iletkenler kullanır, bu da ağaçlarla, hayvanlarla temas etmenin neden olduğu kısa devre, elektrik şokları ve elektrik kesintisi riskini önemli ölçüde azaltır.Ya da rüzgarla çalışan nesneler.
7ABC kabloları hangi malzemelerden yapılır?
ABC kabloları genellikle iyi iletkenlik ve daha hafif ağırlık için alüminyum veya alüminyum alaşım iletkenler kullanır ve UV radyasyonuna direnmek için çapraz bağlantılı polietilen (XLPE) gibi yalıtım malzemeleri kullanır.Nem, ve çeşitli hava koşulları.
8ABC kabloları genellikle nerede kullanılır?
Yerel ve kentsel güç dağıtımında, kırsal elektrifikasyonda, sokak aydınlatmasında, endüstriyel güç kaynağında,ve daha güvenli ve daha verimli güç aktarımı gerektiren diğer hava hatları uygulamaları.
9ABC kablolarının avantajları nelerdir?
Geleneksel açık hava hatlarına kıyasla, ABC kabloları daha yüksek güvenlik, daha yüksek güvenilirlik, daha düşük güç kaybı, daha düşük bakım maliyetleri, daha kolay montaj,ve sert hava koşullarında üstün performans.
10Doğru ABC kablosunu nasıl seçebilirim?
Doğru ABC kablosunun seçimi, değerlendirilmiş voltaj, akım kapasitesi, çevresel koşullar, yalıtım kalitesi,ve özel elektrik dağıtım projenize uygulanacak ilgili standartlar.
-
Elektrik sistemlerindeki teller ve kablolar nelerdir?
Bir elektrik sisteminde, tel, akımı taşımak için kullanılan tek bir iletkendir (genellikle bakır veya alüminyum), kablo ise bir araya getirilmiş ve koruyucu bir dış kılıf içine alınmış çok sayıda yalıtılmış iletkenden oluşur.
E-Abel -
Bir kabloya ne ad verilir?
Bir kablo, elektrik gücü veya sinyalleri güvenli bir şekilde iletmek için kullanılan, bir araya getirilmiş ve koruyucu bir dış kılıf içine alınmış çok sayıda yalıtılmış iletkenden (tellerden) oluşur.
EWCS Telleri -
Kablolarda hangi iletkenler kullanılır?
Kablolarda en sık kullanılan iletken malzemeler, mükemmel elektriksel iletkenlikleri ve mekanik özellikleri nedeniyle bakır ve alüminyumdur.
EWCS Telleri -
Üç ana tel türü nelerdir?
Yaygın tel türleri şunlardır:
- Çıplak tel (yalıtım katmanı yok)
- Yalıtımlı tel (yalıtım katmanlı tek iletken)
- Korumalı tel (paraziti önlemek için ek bir koruma katmanıyla)
Kablo Tedarikçisi -
En yaygın kablo türleri nelerdir?
Yaygın kablo türleri arasında, belirli kablolama ihtiyaçlarını karşılamak için kullanılan THHN, XHHW, UF (yer altı besleyici), NM-B (metalik olmayan kablo) ve MC (metal zırhlı kablo) bulunur.
EWCS Kabloları -
Tel ve kablo arasındaki fark nedir?
Tel tek bir iletkenden oluşurken, kablo, bir araya getirilmiş ve yalıtım ve dış kılıfla korunmuş ve güçlendirilmiş iki veya daha fazla iletkenden oluşur.
igus® Mühendis Araç Kutusu -
Doğru teli veya kabloyu nasıl seçilir?
Temel faktörler arasında nominal akım, gerilim derecesi, yalıtım türü, çevresel koşullar (iç/dış mekan), esneklik ve güvenlik standartlarına uygunluk yer alır.
McCoy Mart -
Kablo yalıtımının işlevi nedir?
Yalıtım, sızıntıyı önler, kısa devreleri engeller ve iletkeni diğer bileşenlerden ve kullanıcıdan izole ederek güvenliği sağlar.
McCoy Mart -
Kablolar dış mekanlarda kullanılabilir mi?
Evet, ancak hava koşullarına dayanıklı, UV ışınlarına dayanıklı ve neme dayanıklı kılıflara sahip, dış mekan kullanımı için özel olarak tasarlanmış kabloları seçmelisiniz.
Macoy Süpermarket -
Kablolar hangi standartları ve derecelendirmeleri karşılamalıdır?
Güvenli çalışmayı sağlamak için, teller ve kablolar genellikle ulusal ve uluslararası gerilim, yalıtım ve performans güvenlik standartlarını (UL ve IEC standartları gibi) karşılamalıdır.
Endüstriyel güç kabloları, standart ev kablolarının çalışamadığı zorlu endüstriyel ortamlarda güç sağlamak için tasarlanmış ağır kullanımlık kablolardır.özel yalıtım, ve yüksek sıcaklıklara, yağa, kimyasallara, aşınmaya, UV radyasyonuna ve mekanik strese dayanıklı sağlam bir dış kapak.
Endüstriyel güç kabloları şunları içerir:
- Standart güç kabloları
- Yüksek esneklik kabloları ve sürükleyici zincir kabloları
- Elektromanyetik müdahale (EMI) koruması için kalkanlı güç kabloları
- Yüksek sıcaklık kabloları
- Petrol ve kimyasal korozyona dayanıklı kablolar
- Güvenlik açısından kritik uygulamalar için halogensiz (LSZH) kablolar
Endüstriyel güç kabloları, titreşim, tekrarlanan büküm, yağ/kimyasal korozyon ve aşırı sıcaklıklar gibi aşırı çevresel koşullara dayanacak şekilde tasarlanmıştır.sıradan güç kabloları öncelikle ışık ve kontrol edilmiş ortamlarda kullanılırken.
Anahtar faktörler arasında nominal voltaj ve akım, yalıtım malzemesi, kabuk dayanıklılığı (örneğin, yağ veya kimyasal direnci), gerekli esneklik, sıcaklık aralığı,Elektromanyetik müdahale koruması, ve güvenlik standartlarına uygunluk.
Endüstriyel güç kabloları endüstriyel otomasyon sistemlerine, CNC makinesi aletlerine, robotlara, taşıyıcılara, pompalara, motorlara, kaynak ekipmanlarına, ambalaj makinelerine,ve fabrikalardaki açık hava güç dağıtım sistemleri.
İzleyici malzemeler arasında çapraz bağlantılı polietilen (XLPE), termoplastik elastomer (TPE) veya ısıya dayanıklı silikon bulunur.Kapaklar polivinil klorürden (PVC) yapılabilir, poliüretan (PUR) veya düşük duman halogensiz (LSZH) bileşikler özel çevre koruma gereksinimlerini karşılamak için.
Rating voltajı, kabloların güvenli bir şekilde taşıyabileceği en yüksek voltajı tanımlar.Aşırı ısınma ve arızaları önlemek için maksimum çalışma voltajından daha yüksek bir nominal voltajı olan kablolar seçilmelidir..
Evet, dış mekan endüstriyel elektrik kabloları hava koşullarına dayanıklı kablolar ve UV'ye dayanıklı yalıtımlara sahiptir, bu da çevrenin çeşitli korozyona dayanmalarını sağlar.Kurulum koşullarına göre uygun kabloyu seçmelisiniz..
Yüksek esneklik güç kabloları, milyonlarca bükme döngüsüne ve sürekli harekete dayanabilen ince kanatlı iletkenler ve esnek kılıflar kullanır.Robot kolları ve otomatik makineler gibi uygulamalar için uygun hale getirmek.
Evet. Endüstriyel güç kabloları genellikle performanslarını, güvenilirliklerini ve uygunluğunu sağlamak için UL, CSA, ISO, REACH, RoHS ve diğer bölgesel güvenlik ve çevresel standartlara uymalıdır.
