کابل برق عایق معدنی BTTWY OEM ODM OBM کابل مسی عایق معدنی
مشخصات محصول
محل مبدا:
آنهویی چین
نام تجاری:
JinHong
شماره مدل:
BTTWY
حداقل مقدار سفارش:
100 متر
قیمت:
10.5-20USD/m
زمان تحویل:
15-20 روز
شرایط پرداخت:
T/T
خلاصه محصول
کابل عایق معدنی BTTWY 0.6/1kV برای برق اضطراری LV مقاوم به آتش کابل عایق معدنی BTTWY BTTWY یک کابل ولتاژ پایین است که از مواد معدنی جدا شده است و معمولاً در مدارهای ولتاژ پایین مقاوم در برابر آتش و با قابلیت اطمینان بالا استفاده می شود.تغذیه کننده های ایمنی زندگی، و سیستم های انرژی ساختمان های حیاتی ...
جزئیات محصول
برجسته کردن:
کابل برق عایق معدنی BTTWY,کابل برق عایق معدنی OEM,کابل مسی عایق معدنی OBM
,Mineral Insulated Power Cable OEM
,OBM Mineral Insulated Copper Cable
Conductor Type:
جامد
Durability:
بالا
Number Of Conductors:
چند درجه
Feature:
انعطاف پذیر، مقاومت در برابر آتش
Customized Support:
OEM، ODM، OBM، مهندسی مجدد نرم افزار
Minimum Bending Radius:
6 X قطر کلی
Color:
روشن
Screen:
مواد نیمه هادی اکسترود شده
Insulationmaterial:
اکسید منیزیم (MGO)
Material:
مس
Mechanicalstrength:
استحکام مکانیکی و دوام بالا
Standardscompliance:
مطابق با استانداردهای IEC، BS و سایر استانداردهای بین المللی است
Flexibility:
انعطاف پذیری محدود به دلیل ساخت و ساز سفت و سخت
Sheath Colour:
سفید
Filler:
ماده معدنی مقاوم در برابر شعله
توضیحات محصول
کابل عایق معدنی BTTWY 0.6/1kV برای برق اضطراری LV مقاوم به آتش
کابل عایق معدنی BTTWY
BTTWY یک کابل ولتاژ پایین است که از مواد معدنی جدا شده است و معمولاً در مدارهای ولتاژ پایین مقاوم در برابر آتش و با قابلیت اطمینان بالا استفاده می شود.تغذیه کننده های ایمنی زندگی، و سیستم های انرژی ساختمان های حیاتی که می توانند در شرایط سخت درجه حرارت بالا به طور پایدار کار کنند و الزامات استاندارد پروژه را برآورده کنند.
نکات برجسته محصول
مدارهای حیاتی نیاز به حفاظت بهتر از عایق استاندارد دارند. کابل های عایق معدنی BTTWY برای خطوط ولتاژ پایین که مقاومت در برابر آتش، قابلیت اطمینان طولانی مدت،و عملیات سیستم امن تر ملاحظات اصلی در تدارکات در ساختمان های عمومی و پروژه های زیرساخت هستند.
مقدمه BTTWY
BTTWY به طور کلی به عنوان یک کابل برق ولتاژ پایین با پوشش فلزی معدن عایق (MI) در نظر گرفته می شود.ساخت MI از عایق معدنی غیر ارگانیک به عنوان رسانه اصلی در یک پوشش فلزی مستمر استفاده می کند، به جای تکیه کردن به طور عمده بر عایق پلیمر.این ساختار به طور معمول در خدمات ایمنی زندگی و اورژانس استفاده می شود زیرا عملکرد مدار قابل اعتماد را در شرایط معرض آتش تضمین می کندبسته به مسیر، الزامات دستکاری و الزامات پروژه، ممکن است یک لایه محافظ خارجی برای بهبود مقاومت در برابر سایش مورد نیاز باشد.تسهیل شناسایی، و نصب
درجه بندی ولتاژ پایین
درجه بندی ولتاژ معمولی: 0.6/1 کلوولت (با توجه به پروژه)
کاربردهای معمول: تغذیه های اضطراری و مدارهای برق کم ولتاژ حیاتی
دستورالعمل های انتخاب: الزامات مقاومت در برابر آتش و معیارهای پذیرش مشخص شده در کتاب مواد (BOQ) را برآورده کنید
کاربرد BTTWY
برنامه های کاربردی معمول ایمنی زندگی و اضطراری
- نورپردازی اضطراری و منبع برق مسیر تخلیه
- منبع برق اتاق کنترل آتش و مدارهای نظارت حیاتی
- پمپ های آتش نشانی و دستگاه های مهم تغذیه آتش نشانی
- فانتونیک های خروجی دود و سیستم تغذیه تقویت کننده
- منبع برق اضطراری آسانسورها و مدارهای انتقالی حمل و نقل عمودی
- بیمارستان ها، مکان های عمومی، ساختمان های تجاری و ساختمان های پرجمعیت
- ایستگاه های مترو، تونل ها، فرودگاه ها و مراکز حمل و نقل که نیاز به کابل های ضد آتش و ولتاژ پایین دارند
محیط های معمولی کابل کشی
- گودال های اضطراری، گودال ها و راهروهای خدمات محافظت شده
- زیرزمین ها، اتاق های ماشین آلات و مناطق با توزیع کابل های متراکم
- اهداف پروژه های زیست محیطی که نیاز به کاهش خطر دود و بهبود قابلیت اطمینان خط دارند (تطلبات لایه بیرونی به مشخصات خاص بستگی دارد)
چرا خریداران BTTWY را انتخاب می کنند
مقاومت در برابر آتش و یکپارچگی مدار
- MI به طور معمول زمانی انتخاب می شود که طراحی نیاز به مدارها را به طور مداوم در محیط سخت درجه حرارت بالا که در پروژه مشخص شده است، کار می کند.
- قدرت ولتاژ پایین ثابت به سیستم های حیاتی را فراهم می کند
- عایق غیر ارگانیک و یک پوشش فلزی اطمینان طولانی مدت برای خدمات حیاتی را تضمین می کند.
دوام خطي قوي
- طراحی پوشش فلزی حفاظت قابل اعتماد را برای محیط های مختلف نصب ثابت فراهم می کند و دوام خطوط حیاتی را افزایش می دهد.
تدارکات مبتنی بر انطباق
- هنگامی که مشاوران و تیم های بازرسی برای مدارهای ایمنی زندگی به یک ساختار MI (made in-mortar) نیاز دارند، BTTWY اغلب انتخاب ترجیحی است.
ارزش چرخه عمر بالا
- برای سیستم های بحرانی، کاهش خطر شکست و پذیرش بدون مشکل می تواند هزینه های اولیه بالاتر را جبران کند، و BTTWY را انتخاب ایده آل می کند.

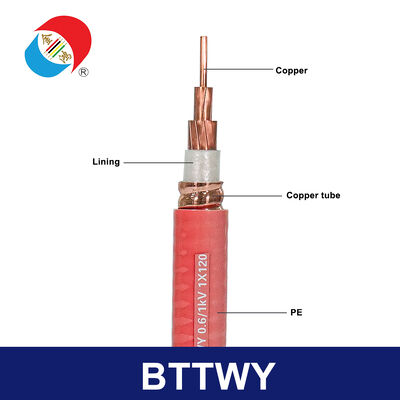

خلاصه ساختاری (معمول)
راننده: مس
عایق اولیه: عایق معدنی غیر ارگانیک
پوشش: پوشش فلزی (با توجه به ساخت خاص)
لایه بیرونی: پوشش حفاظتی خارجی اختیاری (همانطور که مشخص شده است)
زره: معمولاً لازم نیست زیرا پوشش فلزی در حال حاضر محافظت را فراهم می کند؛ مسیرهای حفاظت اضافی ممکن است با توجه به طراحی اضافه شود.
نوع کابل: کابل برق ضد آتش ولتاژ پایین برای تجهیزات ثابت
توضیحات تولید و فرآیند
- آماده سازی راننده
هادی مس برای رسیدن به مقاومت و اهداف ابعاد درمان می شود. - پر کردن و فشرده سازی عایق معدنی
مواد عایق معدنی غیر ارگانیک پر شده و در اطراف هادی فشرده شده تا ساختار دی الکتریک اولیه را تشکیل دهند. - شکل گیری پوشش فلزی
یک پوشش فلزی مستمر در اطراف سیم های هسته ای عایق شده ایجاد می شود تا مهر و موم و محافظت را فراهم کند. - ثبات و کنترل ابعاد
کابل تحت ثبات و کنترل ابعاد برای اطمینان از عملکرد الکتریکی ثابت و عملکرد نصب قرار می گیرد. - پوشش بیرونی اختیاری
یک لایه محافظ می تواند برای بهبود مقاومت در برابر سایش، تسهیل شناسایی و سرعت نصب استفاده شود. - بازرسی های معمول
موارد تفتیش معمول شامل مقاومت هادی، آزمایش الکتریکی مطابق با استانداردهای مشخص شده، تأیید پیوستگی پوشش، بررسی ابعاد و بررسی علامت گذاری است.
خلاصه ای از مشخصات مشترک
مقدار اصلی مشترک
- 1 هسته / 2 هسته / 3 هسته / 4 هسته / 5 هسته (با توجه به پروژه)
ابعاد مشترک برش متقاطع (mm2)
- 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240
نمونه های پیکربندی با تقاضای بالا
- 1 هسته × 6
- 1 هسته × 10
- 1 هسته x 16
- 2 هسته × 25
- 2 هسته × 4
- 2 هسته x 6
- 3 هسته × 25
- 3 هسته x 4
- 3 هسته × 6
- 4 هسته × 10
- 4 هسته x 16
- 4 هسته x 25
- 5 هسته × 10
- 5 هسته x 16
- 5 هسته x 25
مشخصات
| ویژگی | جزئیات |
|---|---|
| مدل | BTTWY |
| دسته بندی | کابل برق ولتاژ پایین مقاوم به آتش با پوشش فلزی و عایق معدنی |
| ولتاژ نامی معمولی | 0.6/1 کلوولت (با توجه به پروژه) |
| راننده | مس |
| عایق اولیه | عایق معدنی غیر ارگانیک |
| پوشش | پوشش فلزی (با توجه به ساخت) |
| پوشش بیرونی | اختیاری، بسته به الزامات سیم کشی و دستکاری |
| گزینه های اصلی | 1 هسته/2 هسته/3 هسته/4 هسته/5 هسته |
| محدوده سایز معمولی | 1.5 تا 240 mm2 (با توجه به تعداد هسته ها و استانداردهای پروژه) |
| کاربردهای معمول | نورپردازی اضطراری، پمپ های آتش نشانی، فن های خروجی دود، ایمنی زندگی و مدارهای کم ولتاژ حیاتی |
| نصب | نصب ثابت در خطوط اضطراری؛ حفاظت از خط بستگی به طراحی پروژه دارد |
| بسته بندی | کابل های کوچک در رول بسته بندی می شوند؛ مناسب برای کابل های بزرگ و رول های تحویل داده شده در محل. |
| گزینه ها | نوع پوشش، زبان علامت گذاری، روش شناسایی، برنامه ریزی طول، بسته مستندات، پشتیبانی از بازرسی |
فهرست انتخاب خریدار
- تایید الزامات مقاومت در برابر آتش و معیارهای پذیرش (زمان مقاومت در برابر آتش/درجه بندی و روش های آزمایش)
- تایید ولتاژ و پیکربندی سیستم
- تعداد هسته ها را بر اساس طراحی مدار و طرح رسانای خنثی / محافظ انتخاب کنید
- بر اساس جریان و طول خط، ناحیه برش متقابل را بر اساس ولتاژ، افت ولتاژ مجاز و شرایط نصب انتخاب کنید.
- محیط سیم کشی و اینکه آیا پوشش لازم است را تایید کنید.
- کیت پایان دادن و الزامات لوازم جانبی برای کابل های MI را تأیید کنید.
- طولش رو برنامه ريزي کن تا مفاصل خط هاي مهم به حداقل برسه
- بسته اسناد مورد نیاز برای بازرسی، تایید و تحویل را تایید کنید.
الگوی پرسش سریع
محصول: BTTWY
درجه ولتاژ: ..
معیارهای پذیرش: ..
الزامات مقاومت در برابر آتش (زمان مقاومت در برابر آتش / درجه بندی): ..
تعداد هسته ها: ..
مساحت و مقدار برش متقاطع: ..
کل طول (متری): ..
راه نصب: راهرو/شاخ/ تونل/ راهرو/ اتاق کامپیوتری
پوشش مورد نیاز: بله/نه، نوع: __
مقصد: کشور و بندر: ..
شرایط تجاری: ..
بسته بندی: رول/سلندر
طول توصیه شده: ..
مدارک مورد نیاز: ..
پرسش های مکرر
سوال 1: BTTWY عمدتا برای چه استفاده می شود؟
پاسخ: BTTWY به طور معمول برای مدار های ولتاژ پایین اضطراری و ایمنی زندگی مانند چراغ های اضطراری، پمپ های آتش نشانی و سیستم های استخراج دود استفاده می شود.که مقاومت آتش این مدارها باید با الزامات پروژه مطابقت داشته باشد..
سوال 2: مزایایی که عایق معدنی دارد چیست؟
جواب: عایق معدنی از مواد عایق معدنی غیر ارگانیک و یک پوشش فلزی استفاده می کند،که آن را برای مدارهای بحرانی که نیاز به کار قابل اطمینان در شرایط سخت درجه حرارت بالا و آتش مناسب می کند.
سوال 3: آیا BTTWY برای ساختمان های عمومی و ساختمان های بلند مناسب است؟
پاسخ: بله، BTTWY اغلب زمانی مشخص می شود که در ساختمان های عمومی و ساختمان های بلند نیاز به حفاظت از آتش وجود دارد.
سوال 4: آیا به یک پوشش بیرونی نیاز دارم؟
پاسخ: بسیاری از پروژه ها استفاده از یک پوشش بیرونی را برای محافظت از سایش، شناسایی آسان و آسان استفاده مشخص می کنند.اینکه آیا یک پوشش بیرونی مورد نیاز است بستگی به محیط سیم کشی و معیارهای پذیرش.
سوال پنجم: چه عواملی را باید در هنگام قطع رابطه در نظر گرفت؟
پاسخ: کابل های عایق بندی شده به طور معمول نیاز به کیت های پایانی سازگار و تکنیک های پایانی مناسب برای حفظ یکپارچگی عایق بندی و تداوم پوشش دارند.لطفا سیستم لوازم مورد نیاز برای پروژه خود را تایید کنید.
سوال ۶: برای یک نقل قول دقیق به چه اطلاعاتی نیاز است؟
A: سطح ولتاژ، الزامات مقاومت در برابر آتش، تعداد هادی ها، لیست مشخصات، طول کل (متری) ، نوع سیم کشی، نیاز به پوشش بیرونی، مقصد، ترجیحات بسته بندی،و الزامات اسناد.
خدمات شرکت JinHong
در مورد خدمات توليدات:
JinHong طیف گسترده ای از محصولات کابل و هادی را برای انتخاب شما فراهم می کند. ما خدمات مراقبت و راه حل های پروژه حرفه ای را برای هر کسی که به آنها نیاز دارد، ارائه می دهیم.
خدمات گواهینامه کیفیت:
محصولات کابل JinHong با توجه به GB، IEC، BS، NFC، ASTM، DIN و سایر استانداردهای بین المللی تولید می شود.تیم فنی ما می تواند محصولات کابل سفارشی که نیازهای خود را با توجه به نیازهای خود را برآورده.
خدمات مشتری حرفه ای:
JinHong خدمات مشاوره حرفه ای رایگان را ارائه می دهد تا به شما خدمات راه حل پروژه یک توقف و راه حل های تحویل سریع محصول را ارائه دهد.
خدمات حمل و نقل:
در حالی که ما در جین هونگ کابل های با کیفیت بالا را ارائه می دهیم، ما همچنین راه حل های تحویل خوب را ارائه می دهیم. در حالی که تضمین تحویل ایمن محصولات، ما بهترین بسته بندی و راه حل های حمل و نقل را ارائه می دهیم،کاهش قابل توجهی از هزینه های حمل و نقل مشتریان.
بسته بندی JinHong:
بسته بندی کابل JinHong به صورت رول های چوبی، جعبه های موج دار و کویل ها ارائه می شود.پایان کابل با نوار خود چسب BOPP و یک کوفه غیر هیگروسکوپی بسته شده است تا از پایان کابل در برابر رطوبت محافظت شودما می توانیم علامت های مورد نیاز را بر روی خارج از بشکه با مواد ضد آب با توجه به الزامات مشتری چاپ کنیم.
