کابل زرهی مسی YJV22 XLPE 0.6/1 کیلو ولت برای فیدرهای LV داکت و ترانشه

YJV22 یک کابل برق فشار ضعیف 0.6/1 کیلو ولتی با هسته مسی XLPE با نوار فولادی زره ​​پوش است که برای نصب ثابت مناسب است. این به طور خاص برای مجراها، ترانشه های محافظت شده و راهروهای تاسیساتی که نیاز به حفاظت مکانیکی و منبع تغذیه با ولتاژ پایین پایدار دارند طراحی شده است.

راندمان بالای هسته مس همراه با حفاظت زرهی، آن را برای خطوط ولتاژ پایین که آسیب، تاخیر یا کار مجدد غیرقابل قبول است، مناسب می‌سازد.

• قابلیت اطمینان با اولویت زره

  زره نواری فولادی به محافظت از کابل در برابر فشارهای فشاری و خارجی رایج در مجراهای زیرزمینی و محیط‌های ساختمانی کمک می‌کند.

• قابلیت اطمینان هسته مس

  مقاومت کمتر هادی به منبع تغذیه ولتاژ پایین کارآمد و عملکرد پایان قابل پیش بینی کمک می کند.

• پایداری عایق XLPE

  عایق XLPE به دلیل خواص دی الکتریک پایدار آن در کاربردهای توزیع مداوم ولتاژ پایین به طور گسترده مورد استفاده قرار می گیرد.

• نصب آسان برای نصاب

  برای نصب ثابت در کانال ها و ترانشه های محافظت شده طراحی شده است، نصب آن آسان است و در صورت نصب صحیح، قابلیت اطمینان خط را تضمین می کند.

• سازگاری تدارکات

  مشخصات جهانی و تعداد هسته به استانداردسازی صورتحساب مواد (BOQ) و مدیریت تحویل مرحله‌ای کمک می‌کند.

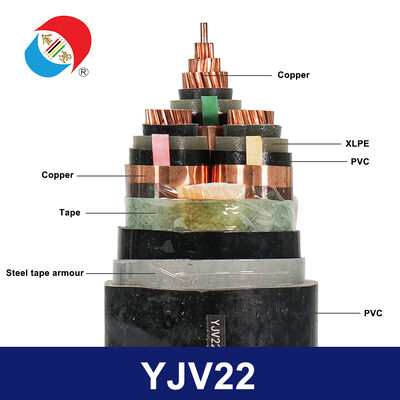

YJV22 یک کابل برق کم ولتاژ زره پوش است که معمولاً از هادی های مسی رشته ای و عایق پلی اتیلن با پیوند متقاطع (XLPE) تشکیل شده است که با پوشش و زره نواری فولادی تقویت شده و در نهایت با یک غلاف محافظ بیرونی (معمولاً PVC بسته به استاندارد مورد استفاده) پوشانده شده است. برای تاسیسات ثابتی که نیاز به حفاظت مکانیکی پیشرفته دارند مناسب است.

• ولتاژ نامی معمولی: 0.6/1 کیلو ولت
• کاربردهای معمولی: فیدرهای ولتاژ پایین، خطوط انشعاب و خطوط توزیع
• مسیرهای تخمگذار معمولی: مجراهای زیرزمینی، ترانشه های حفاظتی، زیرزمین ها، راهروهای تاسیساتی، بخش های تغذیه در فضای باز محافظت شده

• فیدرهای اصلی از ترانسفورماتورها / جعبه های توزیع اصلی تا تابلوهای توزیع
• توزیع برق از نوع کانالی در پردیس ها و پارک های صنعتی
• فیدرهای محیطی و عبور از جاده از طریق مجاری
• خطوط زیرزمین و تونل خدماتی در معرض خطرات تراکم/شوک بالاتری هستند
• تاسیسات صنعتی که در آن استحکام خط خطرات خرابی و تعمیر و نگهداری را کاهش می دهد

• در صورت نیاز به کابل های بدون هالوژن کم دود، مدل بدون هالوژن کم دود (LSZH) را انتخاب کنید.
• اگر خطوط اضطراری به یکپارچگی آتش نیاز دارند، ساختار مقاوم در برابر آتش را مشخص کنید.
• اگر خط نیاز به دفن مستقیم دارد، قبل از نصب نهایی، استانداردها، روش های دفن و الزامات حفاظتی را تأیید کنید.

• هادی: سیم مسی رشته ای
• عایق: پلی اتیلن متقاطع (XLPE)
• لایه داخلی/بالشتکی: از رابط زره پشتیبانی می کند و از هسته محافظت می کند (بسته به استاندارد)
• زره: نوار فولادی (22 ساختار)
• غلاف بیرونی: غلاف محافظ (معمولا PVC، بسته به استاندارد)
• نوع کابل: کابل برق زرهی کم ولتاژ برای تاسیسات ثابت

1. رشته مس

   هادی های مسی برای دستیابی به کنترل مقاومت و انعطاف پذیری برای کشیدن و سیم کشی آسان رشته می شوند.

2. عایق پلی اتیلن متقاطع (XLPE).

   لایه عایق با استفاده از فرآیندهای اکستروژن و پیوند متقابل برای ایجاد یک لایه دی الکتریک یکنواخت مناسب برای کاربردهای ولتاژ پایین تشکیل می شود.

3. هسته

   هسته ها از نظر هندسی کنترل می شوند تا شکل گرد کابل را حفظ کنند و اجازه عبور صاف از مجراها را می دهند.

4. لایه بالشتک و زره

   ابتدا یک لایه لایه محافظ اعمال می شود و سپس یک لایه زره نواری فولادی در یک الگوی همپوشانی کنترل شده پیچیده می شود تا حفاظت مکانیکی را فراهم کند.

5. غلاف و علامت گذاری

   غلاف بیرونی با استفاده از فرآیند قالب گیری اکستروژن تولید می شود که مقاومت در برابر سایش و حفاظت از محیط زیست را فراهم می کند و با علائم و اطلاعات قابل ردیابی چاپ می شود.

6. تأیید روتین

   موارد بازرسی معمولی عبارتند از مقاومت هادی، کنترل ضخامت عایق، تست الکتریکی مطابق با استاندارد، بازرسی ابعادی، و بررسی یکپارچگی زره/غلاف.

• 1C، 2C، 3C، 4C، 5C (بسته به پروژه)

• 2.5، 4، 6، 10، 16، 25، 35، 50، 70، 95، 120، 150، 185، 240، 300

• 4C x 10، 4C x 16، 4C x 25، 4C x 35، 4C x 50، 4C x 70، 4C x 95
• 3C x 10، 3C x 16، 3C x 25، 3C x 35، 3C x 50
• 5C x 10، 5C x 16، 5C x 25، 5 هسته x 35
• 1 هسته x 120، 1 هسته x 150، 1 هسته x 185، 1 هسته x 240

• تایید استانداردها/استانداردهای پذیرش و رتبه بندی ولتاژ (مقادیر معمولی...) 0.6/1kV
• نوع کابل کشی (ترانچ کابل، ترانشه محافظ، راهرو) و خطرات مکانیکی را تأیید کنید
• مقدار هادی را بر اساس طراحی سیستم و طرح هادی خنثی/محافظت انتخاب کنید
• تعیین ابعاد بر اساس ظرفیت حمل جریان و افت ولتاژ (فاصله، گروه بندی، شرایط محیطی/خاک، روش نصب)
• تعیین استراتژی طول قرقره برای کاهش اتصالات در کابل کشی زیرزمینی
• روش پایان، بلوک های ترمینال و روش نصب کابل مسی زره ​​پوش را تأیید کنید

• خدمات Over Productions:

  JinHong طیف گسترده ای از محصولات کابل و هادی را برای انتخاب شما دارد. ما خدمات مراقبتی و راه حل های پروژه حرفه ای را برای همه کسانی که به آنها نیاز دارند ارائه خواهیم داد.

• خدمات صدور گواهینامه کیفیت:

  محصولات کابل JinHong مطابق با استانداردهای GB، IEC، BS، NFC، ASTM، DIN و سایر استانداردهای بین المللی تولید می شوند. تیم فنی ما می تواند محصولات کابلی را مطابق با نیازهای شما سفارشی کند.

• خدمات مشتری حرفه ای:

  JinHong خدمات مشاوره حرفه ای رایگان را برای ارائه خدمات راه حل پروژه یک مرحله ای و راه حل های تحویل سریع محصول به شما ارائه می دهد.

• خدمات تحویل و حمل و نقل:

  در حالی که ما در JinHong کابل های با کیفیت بالا ارائه می دهیم، راه حل های تحویل خوبی نیز ارائه می دهیم. ضمن اطمینان از تحویل ایمن محصولات، بهترین راه حل های بسته بندی و حمل و نقل را ارائه می دهیم و هزینه های حمل و نقل مشتریان را تا حد زیادی کاهش می دهیم.

بسته بندی کابل JinHong به صورت قرقره های چوبی، جعبه های راه راه و کویل ارائه می شود. انتهای کابل ها با نوار چسب BOPP و درپوش آب بندی غیر رطوبت گیر برای محافظت از انتهای کابل در برابر رطوبت آب بندی می شوند. ما می توانیم علائم مورد نیاز را در قسمت بیرونی بشکه با مواد ضد آب مطابق با نیاز مشتری چاپ کنیم.
