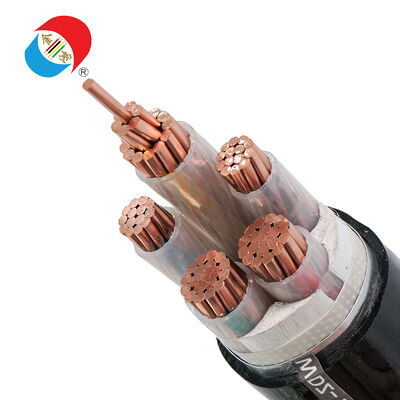

کابل زره‌دار نواری فولادی XLPE LSZH WDZ-YJY23 برای تغذیه LV زیرزمینی

جزئیات محصول WDZ-YJY23

WDZ-YJY23 یک کابل برق هسته ای مس عایق شده پلی اتیلن (XLPE) است که برای نصب ثابت 0.6/1kV مناسب است.آن را ایده آل برای برنامه های کاربردی که نیاز به عملکرد بدون هالوجن کم دود و حفاظت مکانیکی، مانند لوله ها، خندق ها و راهروهای خدماتی.

نکات برجسته محصول

WDZ-YJY23 از مواد بدون هالوجن کم دود و زره استیل استفاده می کند تا محافظت قوی تر و مقاومت آتشین بیشتری برای خطوط تغذیه کم ولتاژ شما فراهم کند،کمک به تاسیسات زیرزمینی و لوله کشی شما برای پاسخگویی به الزامات مدرن ایمنی و دوام.

خلاصه ی محصول

WDZ-YJY23 یک کابل برق هسته مس ولتاژ پایین است که برای تاسیسات ثابت طراحی شده است که ایمنی بالا و قابلیت اطمینان مکانیکی مورد نیاز است.عایق پلی اتیلن متقاطع (XLPE)، یک پوشش داخلی، زره تیپ فولادی، و یک سیستم پوشش خارجی بدون هالوژن کم دود.پوشش کم دود بدون هالوجن (LSZH) برای کاهش غلظت دود در هنگام آتش سوزی و جلوگیری از تولید گاز های هالوجن خوردنی طراحی شده است، در حالی که زره نوار فولادی مقاومت کابل را در برابر فشرده سازی و فشارهای مکانیکی خارجی در لوله ها، خندق ها، زیرزمین ها و راهروهای خدمات عمومی افزایش می دهد.این نوع کابل معمولا در تغذیه استفاده می شود، انتقال های داخلی و خارجی و خطوط توزیع طولانی مدت که نیاز به محافظت قوی تر از کابل های برق LSZH بدون زره دارند.

درجه بندی ولتاژ پایین

• ولتاژ نامی معمولی:0.6/1 کلوولت
• کاربردها:دستگاه های تغذیه ولتاژ پایین و خطوط توزیع ثابت
• يادداشت:لطفاً استانداردهای مربوطه و سایر الزامات آزمایش برای نوع خط را تأیید کنید.

استفاده از WDZ-YJY23

کاربرد های مشترک

• توزیع برق ولتاژ پایین در لوله های زیرزمینی و خندق ها
• خطوط برق در راهروهای خدمات عمومی، زیرزمین ها و اطراف ساختمان ها
• دستگاه های تغذیه ی راه دور در پارک های صنعتی و تاسیسات تجاری
• پروژه های زیرساخت های عمومی که نیاز به حفاظت کم دود بدون هالوجن (LSZH) در راهروهای بسته دارند
• خطوط توزیع برق بیرونی که نیاز به حفاظت مکانیکی اضافی دارند
• اتصالات تغذیه بین اتاق های ترانسفورماتور، اتاق های سوئیچ و صفحه های اصلی سوئیچ

مسیرهای نصب معمول

• لوله های زیرزمینی
• خندق هایی با پر کردن مجدد محافظت شده و کنترل شده
• تونل ها و راهروهای خدمات
• خطوط ثابت محافظت شده در فضای باز

چرا خریداران WDZ-YJY23 را انتخاب می کنند؟

• حفاظت کم دود بدون هالوجن (LSZH) برای سیم کشی بسته امن تر

  استفاده از سیستم پوشش کم دود بدون هالوجن (LSZH) دود را کاهش می دهد و از تولید گاز های هالوجن خوردنی جلوگیری می کند.بنابراین بهبود دید تخلیه و کاهش خطر خوردگی تجهیزات الکتریکی.

• زره نوار فولادی از استرس مکانیکی محافظت می کند.

  زره کمک می کند تا کابل ها را از فشرده سازی، ضربه و فشارهای خارجی که در کانال های زیرزمینی و خندق ها رایج است محافظت کند.

• عایق پلی اتیلن متقاطع (XLPE) عملکرد پایدار تغذیه کننده های ولتاژ پایین را تضمین می کند.

  عایق XLPE خواص دی الکتریک قابل اعتماد و ثبات حرارتی را فراهم می کند و عملکرد مداوم خطوط ولتاژ پایین را تضمین می کند.

• مناسب تر برای تهیه پیکربندی های پیچیده سیم کشی

  ساخت زغال سنگ بدون هالوژن کم دود (LSZH) خطر خط را کاهش می دهد و به پاسخگویی به خواسته های پروژه هایی با شرایط سختگیرانه نصب و الزامات انطباق بالا کمک می کند.

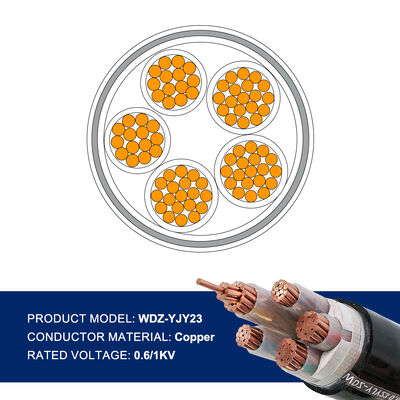

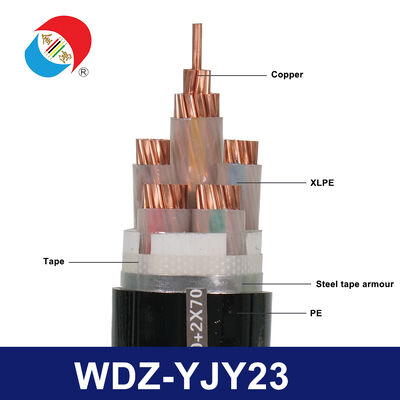

چشم انداز ساختاری

• راننده:سیم فلزی مس
• عایق بندی:پلی اتیلن متقاطع (XLPE)
• لایه پشتیبان:لایه محافظ داخلی در رابط زره (با توجه به استاندارد)
• زره:زره های استیل (نوع 23)
• پوشش بیرونی:کم دود بدون هالوجن (LSZH)
• نوع کابل:کابل برق کم ولتاژ زره دار برای نصب ثابت

یادداشت های فرآیند و تولید

• کنترل رشته و مقاومت هادی مس

  با کنترل روش رشته بندی، مقاومت پایدار نگه داشته می شود و عملکرد تغذیه کننده های دور را بهبود می بخشد.

• اکستروژن و پیوند متقاطع عایق بندی پلی اتیلن متقاطع (XLPE)

  فرآیند های اکستروژن و پیوند متقابل برای تشکیل یک لایه دی الکتریک دوام مناسب برای توزیع برق ولتاژ پایین استفاده می شود.

• شناسایی و هماهنگی اصلی

  هسته ها برای حفظ هندسه کابل و بهبود عملکرد لوله شناسایی و تراز می شوند.

• استفاده از لایه پشتیبان

  یک لایه پشتیبان برای محافظت از هسته های عایق و ارائه یک پایه پایدار برای زره اعمال می شود.

• زره های فولادی

  نوار فولادی با استفاده از همپوشانی و تنش کنترل شده برای ارائه حفاظت مکانیکی در برابر فشرده سازی و استرس خارجی پیچیده می شود.

• پوشش و علامت گذاری بدون هالوجن کم دود

  با ترکیب پوشش بدون هالوجن کم دود برای اطمینان از ایمنی و حفاظت از محیط زیست استفاده می شود و به وضوح برای ردیابی آسان مشخص می شود.

• بازرسی های معمول

  بازرسی های معمول شامل مقاومت هادی، ضخامت عایق بندی، آزمایش جرقه، آزمایش ولتاژ، بازرسی ابعاد، یکپارچگی پوشش و تأیید پوشش زره است.

خلاصه ی مشخصات عمومی

پیکربندی سیم هسته ای مشترک (با توجه به پروژه)

• 2C برای توزیع تک فاز (با توجه به طراحی)
• 3C برای توزیع سه فاز بدون خنثی (با توجه به طراحی)
• 4C برای توزیع سه فاز با حالت خنثی (مشترک)
• 5C برای توزیع سه فاز با مدارهای الکتریکی خنثی و محافظ (با توجه به طراحی)
• 1C تغذیه ی تک هسته ای زره دار می تواند با توجه به مشخصات طراحی مشخص شود

مساحت قطعات متقاطع مشترک (mm2) برای خطوط کم ولتاژ زرهی

4 6 10 16 25 35 50 70 95 120 150 185 240 300

ترکیبی از تغذیه های زیرزمینی با فرکانس بالا

• 4C × 10 4C × 16 4C × 25 4C × 35 4C × 50
• 3C × 10 3C × 16 3C × 25 3C × 35
• 5C × 10 5C × 16 5C × 25
• 1 هسته x 70 1 هسته x 95 1 هسته x 120 1 هسته x 150

مشخصات (ممکن است به طور مستقیم کپی شود)

راهنمای انتخاب

1. نوع مسیر نصب را تأیید کنید: کانال زیرزمینی، خندق، راهرو خدمات عمومی یا سیم کشی خارجی محافظت شده
2. تأیید الزامات و معیارهای پذیرش بدون هالوجن کم دود در استاندارد پروژه
3. الزامات زره را تایید کنید: زره نوع 23 از فولاد
4. انتخاب تعداد هادی بر اساس طراحی مدار و طرح سیم کشی خنثی / محافظت شده
5. انتخاب منطقه برش متقابل بر اساس جریان، طول مسیر نصب، شرایط محیطی یا خاک، گروه بندی و محدودیت های افت ولتاژ
6. تعیین طول توصیه شده رول برای کاهش تعداد مفاصل و سرعت نصب

الگوی پرسش سریع

• محصول:WDZ-YJY23
• ولتاژ:0.6/1 کلوولت
• استاندارد مورد نیاز:..
• الزامات کم دخانیات بدون هالوجن (LSZH):..
• پیکربندی هسته:..
• مساحت و مقدار برش متقاطع:..
• طول کل:__ متر
• نوع مسیر قرار دادن:لوله زیرزمینی/خندق/مرحل خدمات عمومی/حفظ شده در فضای باز
• مقصد:کشور و بندر
• شرایط تجاری:..
• بسته بندی:درام
• طول طبل مورد علاقه:..
• مدارک مورد نیاز:..
• نظرات:زبان علامت گذاری، برنامه تحویل، الزامات بازرسی
