1 تا 5 هسته کابل زره ای آلومینیوم XLPE 0.6/1kV تا 33kV کابل چند هسته ای

YJLV22 یک کابل برق ولتاژ پایین زره پوش با هسته آلومینیومی 0.6/1 کیلوولت با نوار فولادی XLPE عایق شده است که برای تاسیسات ثابت مناسب است. این به طور خاص برای مکان هایی طراحی شده است که نیاز به حفاظت مکانیکی و سیم کشی مقرون به صرفه دارند، مانند کانال ها، ترانشه های محافظت شده، و راهروهای تاسیسات.

YJLV22 یک کابل تغذیه زیرزمینی کاربردی است که برای پروژه های بزرگ مناسب است. مزیت های هسته آلومینیومی را با محافظ زره نواری فولادی V22 ترکیب می کند و به شما در کنترل هزینه ها، کاهش وزن و بهبود قابلیت اطمینان خطوط نصب شده در کانال ها و ترانشه ها کمک می کند.

YJLV22 یک کابل توزیع زرهی ولتاژ پایین است که معمولاً دارای یک هسته آلومینیومی رشته‌ای و عایق XLPE است که با یک لایه لایه‌ای و زره نواری فولادی تقویت شده و در نهایت با یک غلاف محافظ بیرونی پوشیده شده است. برای تاسیسات ثابتی که کابل ممکن است در معرض خطرات تراکم، بارهای ساختمانی، یا تنش های نصب بالا باشد، مانند مجرای زیرزمینی، ترانشه های محافظت شده، زیرزمین ها و راهروهای تاسیساتی مناسب است. این مدل کابل به دلیل داشتن هادی آلومینیومی، به طور گسترده در صورتحساب‌های کابل برنج (BOQs) استفاده می‌شود که باعث بهبود هزینه پروژه و کاهش وزن کابل برای نصب آسان‌تر می‌شود. علاوه بر این، طراحی زرهی V22 در مقایسه با کابل‌های تغذیه‌کننده آلومینیومی بدون زره، محافظت بهتری در خط ایجاد می‌کند.

ولتاژ نامی معمولی: 0.6/1 کیلو ولت

کاربردهای معمولی: فیدر و خطوط توزیع ولتاژ پایین ثابت

نکات پروژه: لطفاً استانداردها، الزامات مواد غلاف و شرایط نصب را در BOQ خود تأیید کنید.

• فیدرهای اصلی برای ساختمان های مسکونی، ساختمان های تجاری و تاسیسات صنعتی
• سیم کشی کانال زیرزمینی و ترانشه محافظ
• توزیع انرژی محیطی و انتقال داخلی/خارجی
• راهروهای خدمات زیرزمین و مسیرهای دسترسی به اتاق تجهیزات
• شبکه های توزیع فشار ضعیف در شهرک های صنعتی و پردیس ها

• کانال و کانال زیرزمینی
• ترانشه های محافظ با پرکردن مناسب
• راهروهای شهری و سیم کشی محافظ ثابت در فضای باز
• برای کشیدن، سیم پیچی یا حرکت مداوم مناسب نیست

• مزایای اقتصادی برای خطوط راه دور

  هادی های آلومینیومی هزینه های مواد و وزن کلی کابل را کاهش می دهند و لجستیک و راندمان نصب را برای فیدرهای با حجم بالا بهبود می بخشند.

• زره V22 محافظت مکانیکی پیشرفته ای را ارائه می دهد

  زره نواری فولادی به مقاومت در برابر تنش های مکانیکی فشاری و خارجی رایج در محیط های زیرزمینی و ساخته شده کمک می کند.

• عایق XLPE عملکرد پایدار مدار ولتاژ پایین را تضمین می کند

  عایق XLPE استحکام دی الکتریک قابل اعتماد و قابلیت اطمینان عملیاتی مداوم را برای مدارهای تغذیه کننده ولتاژ پایین فراهم می کند.

• استفاده آسان برای کارگران ساختمانی

  مشخصات رایج و بسته بندی درام صادراتی، سفارشات تکراری، تحویل مرحله ای را تسهیل می کند و به سرعت بخشیدن به برنامه های نصب کمک می کند.

• انتخاب مقطع

  آلومینیوم معمولاً برای دستیابی به افت ولتاژ و ظرفیت جریان مشابه به سطح مقطع هادی بزرگتر از مس نیاز دارد. انتخاب اندازه باید بر اساس بار، فاصله، گروه بندی و شرایط حرارتی خاک یا لوله ها محاسبه شود.

• مشخصات خاتمه

  در صورت لزوم از بلوک های ترمینال آلومینیومی یا بلوک های ترمینال دو فلزی استفاده کنید و مراحل نصب را با استفاده از قالب چین دار صحیح، کنترل گشتاور و اعمال آنتی اکسیدان ها دنبال کنید. مشخصات پایان تمیز یک عامل کلیدی در تضمین عملکرد طولانی مدت است.

• برنامه ریزی مشترک

  برای کاهش تعداد اتصالات در میدان و تسریع راه اندازی، طول قرقره و محل اتصال را زودتر تعیین کنید.

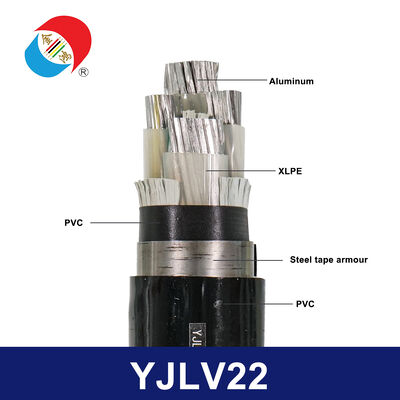

رهبر ارکستر:

سیم رشته ای آلومینیومی

عایق بندی:

پلی اتیلن متقاطع (XLPE)

لاینر داخلی / بالشتک:

لایه محافظ رابط زرهی (بسته به استاندارد)

زره:

نوار استیل (نوع V22)

غلاف بیرونی:

غلاف محافظ (معمولا PVC، بسته به استاندارد)

نوع کابل:

کابل برق زره پوش ولتاژ پایین برای نصب ثابت

• رشته هادی آلومینیومی

  روش کشش برای اطمینان از مقاومت ثابت و بهبود عملکرد در هنگام نصب به شدت کنترل می شود.

• اکستروژن و اتصال متقاطع عایق پلی اتیلن متقاطع (XLPE).

  قالب گیری لایه عایق خواص دی الکتریک ولتاژ پایین عالی و عمر مفید پایدار را تضمین می کند.

• ساختار هسته و کنترل هندسه

  گردی پایدار در طول مونتاژ هسته حفظ می شود و در نتیجه عملکرد کشش در مجراها را بهبود می بخشد.

• پوشش بالشتکی و زره پوش نواری فولادی

  بالشتک از هسته های عایق محافظت می کند و به دنبال آن پوشش زرهی با همپوشانی کنترل شده برای بهبود حفاظت مکانیکی قرار می گیرد.

• قالب گیری و علامت گذاری اکستروژن غلاف بیرونی

  غلاف مقاومت در برابر سایش و حفاظت از محیط زیست را فراهم می کند و دارای علائم واضح برای ردیابی است.

• بازرسی های معمول

  بازرسی های معمولی شامل مقاومت هادی، ضخامت عایق، تست جرقه/ولتاژ، بازرسی ابعادی، و تایید یکپارچگی زره/غلاف است.

• 1C برای فیدرهای تک هسته ای
• 2C برای مدارهای تک فاز
• 3C برای مدارهای سه فاز بدون خنثی (بسته به طراحی)
• 4C برای فیدرهای سه فاز با خنثی (مشترک)
• 5C برای فیدرهای سه فاز با مدارهای خنثی و محافظ (بسته به طراحی)

16 25 35 50 70 95 120 150 185 240 300 400 500

• 4C x 25 4C x 35 4C x 50 4C x 70 4C x 95 4C x 120
• 3C x 35 3C x 50 3C x 70 3C x 95 3C x 120
• 1C x 150 1C x 185 1 هسته x 240 1 هسته x 300
• 5 هسته × 25 5 هسته × 35 5 هسته × 50 5 هسته × 70

مدل:

YJLV22

نوع کابل:

هسته آلومینیومی، عایق پلی اتیلن متقاطع (XLPE)، کابل برق کم ولتاژ زره پوش نوار فولادی V22

ولتاژ نامی:

0.6/1 کیلو ولت

رهبر ارکستر:

سیم رشته ای آلومینیومی

عایق بندی:

پلی اتیلن متقاطع (XLPE)

زره:

نوار استیل (V22)

غلاف بیرونی:

غلاف محافظ (معمولا PVC، بسته به استاندارد)

مشخصات سیم اصلی:

1 هسته، 2 هسته، 3 هسته، 4 هسته، 5 هسته

مشخصات رایج:

16 تا 500 میلی متر مربع (مشخصات خاص به سفارش بستگی دارد)

نصب های معمولی:

کانال، ترانشه حفاظتی، راهروی خدماتی، خطوط محافظت شده در فضای باز

کاربردهای معمولی:

فیدرهای اصلی ساختمان، توزیع برق صنعتی و پارکی، خطوط فشار ضعیف زیرزمینی

بسته بندی:

بسته بندی صادراتی برای اندازه های تغذیه زره پوش توصیه می شود.

گزینه های سفارشی سازی:

علامت گذاری هسته، رنگ غلاف، زبان علامت گذاری، گزینه های طول قرقره، علامت گذاری بسته بندی، کیت اسناد، پشتیبانی بازرسی

1. رتبه بندی ولتاژ 0.6/1kV و استانداردهای مربوطه را تأیید کنید
2. تایید نوع خط و الزامات حفاظت مکانیکی (چرا به قرقره V22 نیاز است)
3. تعداد هسته ها را بر اساس طراحی سیستم و نیازهای خنثی/غلاف انتخاب کنید
4. سطح مقطع را بر اساس ظرفیت حمل جریان، فاصله، روش گروه بندی و محدودیت های افت ولتاژ انتخاب کنید.
5. لوازم جانبی پایانه و مراحل نصب هادی های آلومینیومی را تأیید کنید
6. گزینه های طول قرقره و اتصال دهنده را برای کاهش خطرات در خطوط زیرزمینی تعیین کنید

محصول:

YJLV22

ولتاژ:

0.6/1 کیلوولت کیلوولت

استاندارد مورد نیاز:

__

پیکربندی هسته:

__

سطح مقطع و کمیت:

__

طول کل:

__ متر

نوع خط:

مجرا / ترانشه محافظ / راهرو ابزار / خط حفاظتی در فضای باز

مقصد:

کشور و بندر __

شرایط تجارت:

بسته بندی: طبل

طول درام توصیه شده:

__

مدارک مورد نیاز:

__

اظهارات:

زبان علامت گذاری، الزامات بازرسی، برنامه تحویل

Q1 YJLV22 عمدتاً برای چه مواردی استفاده می شود؟

A برای فیدرهای نصب ثابت ولتاژ پایین که نیاز به حفاظت مکانیکی با نوار فولادی V22 دارند، مانند خطوط لوله زیرزمینی، ترانشه‌های محافظ و راهروهای تاسیساتی استفاده می‌شود.

Q2 V22 به چه معناست؟

V22 به طور کلی ساختار زرهی نوار فولادی را نشان می دهد که برای بهبود مقاومت فشاری و مقاومت در برابر تنش های مکانیکی خارجی در مسیرهای نصب ثابت طراحی شده است.

Q3 YJLV22 چه تفاوتی با YJLV دارد؟

YJLV معمولاً یک کابل تغذیه کننده پلی اتیلن متقاطع (XLPE) با روکش آلومینیومی بدون زره است، در حالی که YJLV22 زره نواری فولادی را برای کنترل بهتر مسیرهای زیرزمینی و مکانیکی خطرناک اضافه می کند.

Q4 آیا فیدرهای آلومینیومی به ابعاد بزرگتر از فیدرهای مسی نیاز دارند؟

A به طور کلی بله. آلومینیوم معمولاً به سطح مقطع بزرگتری برای مطابقت با سیم مسی از نظر افت ولتاژ و ظرفیت حمل جریان نیاز دارد. انتخاب نهایی باید بر اساس طرح شما محاسبه شود.

Q5 آیا YJLV22 برای دفن مستقیم مناسب است؟

الف. معمولاً برای خطوط لوله و ترانشه های حفاظتی استفاده می شود. برای دفن مستقیم، لطفاً شرایط مسیر را تأیید کنید و یک طرح ساخت و ساز مطابق با استانداردهای پروژه تهیه کنید.

Q6. چه اطلاعاتی برای نقل قول سریع مورد نیاز است؟

الف- اطلاعات مورد نیاز شامل: استانداردها، تعداد نمونه های هسته، مقطع، طول کل (متر)، نوع مسیر، مقصد، طول لوله هسته مورد نیاز و مدارک مورد نیاز است.
