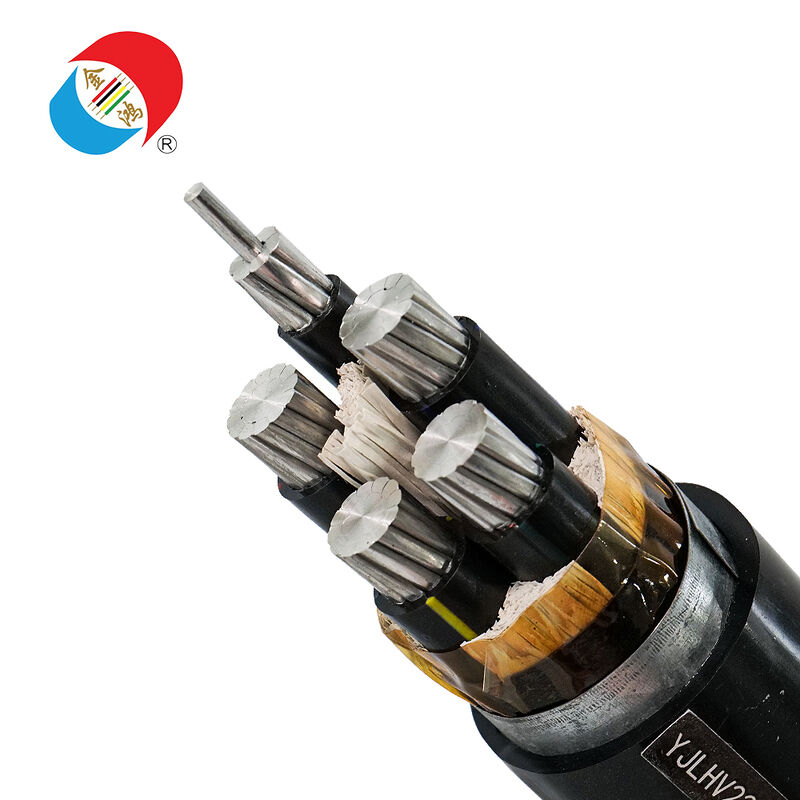

Câbles STA YJLHV22 pour alimentation souterraine PVC Aluminium XLPE

YJLHV22 est un câble d'alimentation basse tension à âme en aluminium conçu pour une distribution d'énergie rentable avec une protection mécanique améliorée. Il se compose généralement d'un conducteur à âme en aluminium, d'une isolation en polyéthylène réticulé (XLPE) et d'une couche d'armure en ruban d'acier (STA), le tout gainé de chlorure de polyvinyle (PVC). Cette construction est largement utilisée dans les installations fixes souterraines et protégées où la pression externe, la contrainte de remblai de tranchée et la durabilité de la ligne sont des considérations critiques. Le YJLHV22 est couramment utilisé dans les alimentations de bâtiments, la distribution d'énergie des parcs industriels, les services publics des campus et les lignes basse tension longue distance, où le conducteur à âme en aluminium, lorsqu'il est correctement dimensionné, réduit les coûts de matériaux tout en maintenant des performances fiables.

Tension nominale typique : 0,6/1 kV

Alimentations et lignes de distribution basse tension (installation fixe)

Remarque importante : Veuillez confirmer les normes requises, la classe de conducteur et les essais de réception spécifiés dans le bordereau des prix (BPU).

• 1C : Alimentation haute intensité avec câblage à phases séparées
• 2C : Distribution d'énergie monophasée dédiée et alimentation auxiliaire
• 3C : Circuit triphasé sans neutre (selon la conception)
• 4C : Distribution d'énergie triphasée avec neutre (largement utilisé)
• 5C : Distribution d'énergie triphasée avec neutre et PE (selon la conception)
• 3+1 et 3+2 : Structures d'alimentation couramment utilisées dans de nombreux bordereaux de quantités

16 25 35 50 70 95 120 150 185 240 300 400

• 4C x 25 4C x 35 4C x 50
• 4C x 70 4C x 95
• 5C x 25 5C x 35 5C x 50
• 3C x 35 3C x 50 3C x 70
• 1C x 120 1C x 150 1C x 185 1C x 240
• Kits 3+1 et 3+2, conçus selon le fournisseur local

Remarque : La disponibilité dépend des normes requises, de la construction de l'armure et de la formulation de la gaine.

• Tranchées de câbles souterraines et distribution en tranchée
• Lignes d'arrivée vers les principaux tableaux basse tension dans les bâtiments
• Corridors d'installation pour les installations industrielles et utilitaires nécessitant une protection blindée
• Réseaux de distribution de campus et de développement résidentiel
• Lignes basse tension longue distance avec les avantages de coût de l'aluminium
• Lignes nécessitant une protection contre la compression

• Tranchées de câbles protégées, conduits, corridors de câbles, tunnels de service, lignes fixes protégées

Les conducteurs en aluminium répondent aux exigences de distribution d'énergie basse tension tout en réduisant les coûts pour les lignes longue distance et à grande section (à condition que la taille soit choisie de manière appropriée).

L'armure en ruban d'acier améliore la résistance à la pression et à la compression externes, améliorant la fiabilité des tranchées et des conduits de câbles souterrains.

L'isolation XLPE offre une rigidité diélectrique et des propriétés thermiques fiables pour les alimentations à charge continue.

La gaine extérieure en PVC est largement applicable, adaptée aux installations fixes, et présente une bonne résistance à l'abrasion et une facilité de manipulation.

Les gammes de tailles courantes, les constructions standardisées et l'approvisionnement en tambours de qualité exportation prennent en charge la livraison par étapes et la planification des stocks.

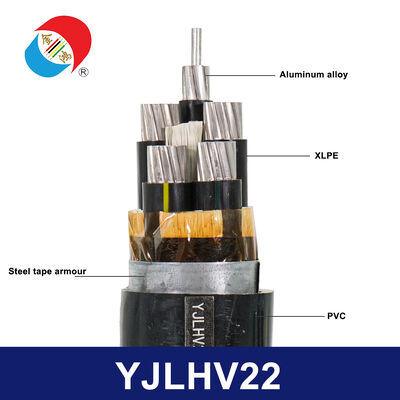

• Conducteur : Aluminium
• Isolation : Polyéthylène réticulé (XLPE)
• Couche rembourrée : Couche de protection sous la couche d'armure
• Couche d'armure : Ruban d'acier (STA), souvent associé à la construction "V22" dans de nombreux systèmes de dénomination
• Gaine extérieure : PVC
• Application : Installation fixe basse tension, particulièrement adaptée à la distribution d'énergie souterraine

Le toronnage du conducteur en aluminium est strictement contrôlé pour atteindre les objectifs de flexibilité et de résistance requis, assurant ainsi une terminaison et une installation de câblage stables.

La couche d'isolation est extrudée et réticulée pour former une couche diélectrique robuste adaptée aux applications d'alimentation basse tension.

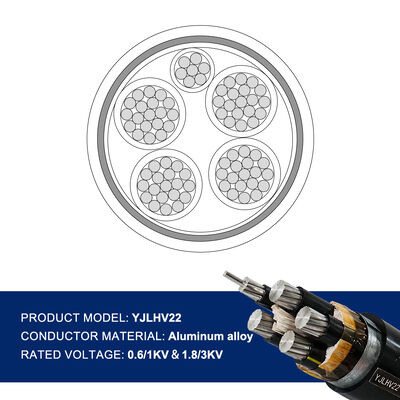

Les âmes sont identifiées et disposées dans une géométrie contrôlée pour maintenir la rondeur et la stabilité dimensionnelle.

Des coussinets latéraux sont posés pour protéger l'ensemble des âmes et fournir une base lisse pour l'armure.

Le ruban d'acier est enroulé selon un motif en spirale avec un chevauchement contrôlé pour améliorer la résistance à la compression et la résistance à la pression externe.

Une gaine extérieure en PVC extrudé protège l'armure et le système d'isolation et est marquée pour une traçabilité et un contrôle de projet faciles.

Les inspections typiques comprennent la résistance du conducteur, la vérification de l'épaisseur de l'isolation, les essais d'étincelles, les essais de tension, l'inspection dimensionnelle et les contrôles d'intégrité de la gaine.

1. Veuillez confirmer les normes et les exigences relatives aux conducteurs référencées dans votre bordereau des prix (BPU).
2. Sélectionnez la bonne taille de conducteur en aluminium pour gérer les chutes de courant et de tension, en particulier pour les installations longue distance.
3. Sélectionnez la configuration des âmes en fonction de la conception du neutre et de la couche de protection (PE).
4. Confirmez le type de pose et si une protection mécanique supplémentaire est requise.
5. Spécifiez la longueur de bobine préférée pour réduire les joints et accélérer l'installation.
6. S'il existe des zones avec immersion dans l'eau, produits chimiques ou conditions de sol particulières, veuillez spécifier les conditions environnementales.

• Quelles sont les principales utilisations du YJLHV22 ?

  Il est utilisé pour la distribution d'énergie basse tension rentable avec une protection blindée, généralement dans les tranchées de câbles souterraines, les tranchées et le câblage de protection, adapté aux alimentations de bâtiments et industrielles.

• Pourquoi choisir des conducteurs en aluminium au lieu de conducteurs en cuivre ?

  Les conducteurs en aluminium réduisent les coûts de matériaux pour les lignes longue distance et à grande section. Un dimensionnement et une terminaison appropriés sont cruciaux pour garantir des performances fiables.

• Que signifie généralement V22 ?

  Dans de nombreux systèmes de dénomination, il fait référence à une construction blindée en ruban d'acier, gainée de PVC. Veuillez toujours suivre les définitions de la norme de référence.

• Le YJLHV22 convient-il à l'enfouissement direct ?

  Il est généralement installé dans des conduits et des tranchées de protection. L'adéquation à l'enfouissement direct dépend des conditions du sol, des risques mécaniques et des réglementations locales. Veuillez fournir les détails de l'itinéraire pour une sélection appropriée.

• Quelles sont les spécifications d'approvisionnement couramment utilisées ?

  Les câbles à 4 et 5 âmes de 25 à 95 mm² sont couramment utilisés pour la distribution d'énergie dans les bâtiments et les campus. Les câbles unipolaires de 120 à 240 mm² sont couramment utilisés pour les alimentations haute intensité, en fonction de la charge et de la distance.

• Quels sont les détails nécessaires pour un devis rapide ?

  Configuration des âmes, section transversale, mètres totaux, normes requises, itinéraire d'installation, préférences d'emballage et destination.
