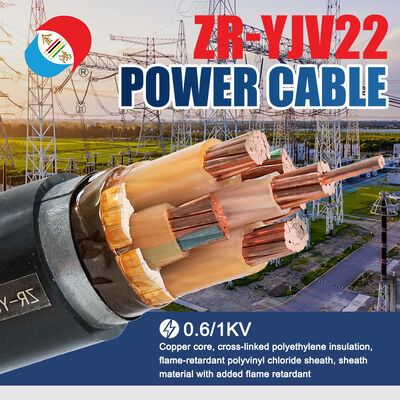

Cáp XLPE bọc thép chống cháy ZR-YJV22 0.6/1kV cho nguồn cấp hạ thế an toàn hơn

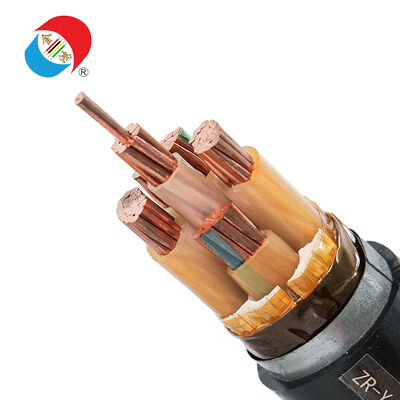

ZR-YJV22 là lõi đồng điện áp thấp 0,6/1kV, cách điện XLPE, vỏ bọc PVC và cáp điện bọc thép băng thép có đặc tính chống cháy. Nó được thiết kế cho các vị trí cần giảm khả năng lan truyền ngọn lửa và bảo vệ cơ học, đồng thời thích hợp để lắp đặt trong máng cáp, trục, hành lang, ống dẫn và rãnh bảo vệ.

Khi dự án của bạn yêu cầu tăng cường khả năng bảo vệ đường dây và khả năng chống cháy, ZR-YJV22 là giải pháp điện áp thấp chủ đạo đáp ứng cả hai nhu cầu. Lớp cách điện XLPE đảm bảo hiệu suất điện ổn định, lớp giáp băng thép giúp tăng cường độ bền của cáp trong điều kiện khắc nghiệt và thiết kế chống cháy giúp giảm sự lan truyền ngọn lửa dọc theo tuyến cáp trong các tòa nhà và cơ sở công nghiệp.

Cáp ZR-YJV22 kết hợp hai trình điều khiển mua hàng:

• ZR: Yêu cầu về khả năng chống cháy (cấp/loại được xác định theo tiêu chuẩn hiện hành và bảng số lượng của bạn)
• YJV22: Lõi đồng, cách điện bằng polyetylen liên kết ngang, vỏ bọc PVC, cáp điện hạ thế bọc thép băng thép (STA)

Nó thường được sử dụng trong các hệ thống phân phối điện áp thấp lắp đặt cố định, đặc biệt thích hợp cho việc tập trung cáp trong máng cáp, ống đứng và đường dẫn dịch vụ hoặc ở những nơi đường cáp chịu ứng suất cơ học cao (ví dụ: ống dẫn, rãnh bảo vệ, khu vực xây dựng).

Điện áp định mức điển hình:

0,6/1 kV

Ứng dụng điển hình:

Bộ cấp nguồn điện áp thấp, bộ cấp nguồn phụ và đường dây phân phối

Phương pháp cài đặt:

Đã sửa lỗi cài đặt

• Tháp thương mại, cộng đồng dân cư, trung tâm mua sắm, bệnh viện, trường học, địa điểm công cộng
• Hệ thống máng cáp và máng cáp (bố trí cáp dày đặc)
• Hầm dịch vụ, ống đứng, tầng hầm và hành lang tiện ích
• Phòng máy, phòng phân phối và hành lang phân phối trong các cơ sở công nghiệp
• Lắp đặt rãnh và ống dẫn bảo vệ (áo giáp làm giảm nguy cơ hư hỏng)

• Nếu dự án yêu cầu cáp không có halogen ít khói, hãy chỉ định cáp bọc thép chống cháy không có halogen ít khói thay vì cáp có vỏ bọc PVC.
• Nếu mạch phải duy trì hoạt động trong môi trường có nguồn cháy trực tiếp (tính toàn vẹn của mạch khẩn cấp), hãy chỉ định thiết kế cáp chống cháy.
• Nếu cần chôn trực tiếp, hãy xác nhận phương pháp lắp đặt, lớp bảo vệ và các tiêu chuẩn liên quan trước khi lựa chọn cuối cùng.

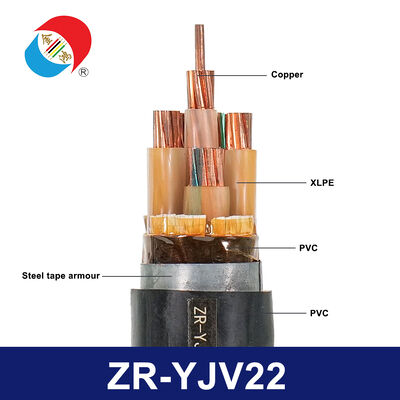

Dây dẫn:

Dây đồng bện

Cách nhiệt:

Polyetylen liên kết ngang (XLPE)

Lớp bên trong:

Lớp đệm hoặc vỏ bọc bên trong để hỗ trợ bề mặt giáp (tùy thuộc vào cấu trúc)

Lớp giáp:

Băng thép (STA)

Vỏ bọc bên ngoài:

PVC (hợp chất chống cháy, theo yêu cầu)

Loại cáp:

Cáp điện hạ thế bọc thép chống cháy để lắp đặt cố định

Phương pháp mắc kẹt được kiểm soát để đáp ứng các mục tiêu kháng cự và yêu cầu vận hành lắp đặt.

Lớp cách điện được sản xuất bằng quy trình ép đùn và liên kết ngang để đảm bảo hiệu suất điện ổn định.

Các dây lõi được bện lại để duy trì hình dạng cáp nhất quán giúp dễ dàng kéo và đi cáp khay cáp.

Lớp bảo vệ bên trong đầu tiên được áp dụng, sau đó là lớp áo giáp bằng băng thép được bọc với lớp chồng lên nhau được kiểm soát để bảo vệ.

Việc lựa chọn hợp chất vỏ bọc và kiểm soát quá trình đùn được quản lý chặt chẽ để đáp ứng yêu cầu về khả năng chống cháy.

Kiểm tra điển hình bao gồm điện trở dây dẫn, độ dày cách điện/vỏ bọc, kiểm tra điện tuân thủ tiêu chuẩn, kiểm tra kích thước và xác nhận khả năng chống cháy cần thiết.

1. Mắc kẹt dây dẫn đồng
2. Cấu trúc cách nhiệt XLPE
3. lõi hội
4. Ứng dụng đệm và bọc thép
5. Đùn vỏ chống cháy
6. Xác thực định kỳ

Người mẫu:

ZR-YJV22

Điện áp định mức:

0,6/1 kV

Loại cáp:

Ruột đồng chống cháy, cách điện XLPE, vỏ PVC, cáp điện hạ thế bọc băng thép

Dây dẫn:

Đồng, mắc kẹt

Cách nhiệt:

XLPE

Giáp:

Băng thép (STA)

Vỏ bọc bên ngoài:

PVC (chất chống cháy được thêm vào theo yêu cầu)

Tùy chọn cốt lõi:

1 lõi/2 lõi/3 lõi/4 lõi/5 lõi

Phạm vi kích thước điển hình:

1,5 đến 300 mm2 (tùy thuộc vào số lượng lõi và tiêu chuẩn áp dụng)

Ứng dụng điển hình:

Bộ cấp và phân phối hạ thế, thích hợp cho máng cáp, trục, hành lang, ống dẫn và hào bảo vệ

Phương pháp cài đặt:

Đã sửa lỗi cài đặt

Bao bì:

Nên đóng gói cuộn xuất khẩu cho các kích cỡ trung chuyển; cuộn nhỏ hơn có sẵn theo thỏa thuận.

Tùy chọn:

Màu vỏ, ngôn ngữ đánh dấu, phương pháp nhận dạng lõi, lập kế hoạch chiều dài cuộn, đánh dấu bao bì, gói tài liệu, hỗ trợ kiểm tra

1. Xác nhận yêu cầu về khả năng chống cháy (ZR) và cấp/danh mục của nó trong Hóa đơn Vật liệu (BOQ) của bạn.
2. Xác nhận loại đường dẫn cáp và các rủi ro (khay, ống đứng, hành lang, ống dẫn, rãnh bảo vệ) và mật độ nhóm cáp.
3. Chọn số lượng lõi dựa trên thiết kế hệ thống (yêu cầu trung tính và PE).
4. Chọn diện tích mặt cắt dựa trên dòng tải, chiều dài đường cáp, độ sụt điện áp cho phép, nhóm, điều kiện môi trường/đất và phương pháp lắp đặt.
5. Lập kế hoạch chiều dài cuộn để giảm số lượng khớp nối trên đường dẫn dài và nâng cao hiệu quả tiếp nhận.
6. Xác nhận các tài liệu cần thiết để kiểm tra, nhập khẩu và bàn giao

Sản phẩm:

ZR-YJV22

Điện áp:

0,6/1 kV

Tiêu chuẩn/Yêu cầu:

__

Yêu cầu về xếp hạng/loại chất chống cháy:

__

Số lượng lõi:

__

Mặt cắt ngang và số lượng:

__

Tổng chiều dài (mét):

__

Loại dây:

Khay/Nâng/Hành lang/Cống/Rãnh bảo vệ

Điểm đến:

Quốc gia và Cảng __

Điều khoản thương mại:

__

Bao bì:

Cuộn/cuộn

Chiều dài cuộn ưa thích:

__

Tài liệu cần thiết:

__

Yêu cầu đặc biệt:

Ngôn ngữ đánh dấu/Màu vỏ bọc/Kiểm tra/Lịch giao hàng

• Dịch vụ sản xuất quá mức:

  JinHong có rất nhiều sản phẩm cáp và dây dẫn cho bạn lựa chọn. Chúng tôi sẽ cung cấp các dịch vụ chăm sóc và giải pháp dự án chuyên nghiệp cho mọi người có nhu cầu.

• Dịch vụ chứng nhận chất lượng:

  Các sản phẩm cáp JinHong được sản xuất theo tiêu chuẩn GB, IEC, BS, NFC, ASTM, DIN và các tiêu chuẩn quốc tế khác. Đội ngũ kỹ thuật của chúng tôi có thể tùy chỉnh các sản phẩm cáp đáp ứng yêu cầu của bạn theo nhu cầu của bạn.

• Nghề nghiệp Dịch vụ khách hàng:

  JinHong cung cấp dịch vụ tư vấn chuyên nghiệp miễn phí để cung cấp cho bạn dịch vụ giải pháp dự án một cửa và giải pháp phân phối sản phẩm nhanh chóng.

• Dịch vụ giao hàng và vận chuyển:

  Tại JinHong, chúng tôi cung cấp cáp chất lượng cao, đồng thời chúng tôi cũng cung cấp các giải pháp phân phối tốt. Trong khi đảm bảo giao sản phẩm an toàn, chúng tôi cung cấp các giải pháp đóng gói và vận chuyển tốt nhất, giúp giảm đáng kể chi phí vận chuyển của khách hàng.

Bao bì cáp JinHong được cung cấp ở dạng cuộn gỗ, hộp sóng và cuộn dây. Các đầu cáp được bịt kín bằng băng tự dính BOPP và nắp bịt kín không hút ẩm để bảo vệ đầu cáp khỏi bị ẩm. Chúng tôi có thể in các dấu yêu cầu ở mặt ngoài thùng bằng chất liệu chống thấm theo yêu cầu của khách hàng.
