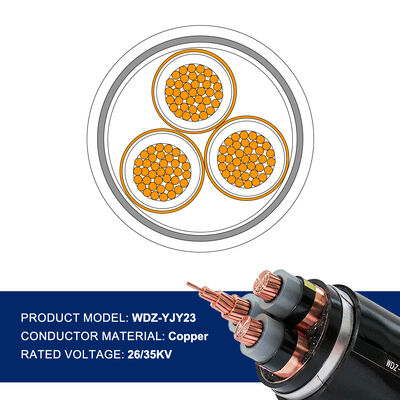

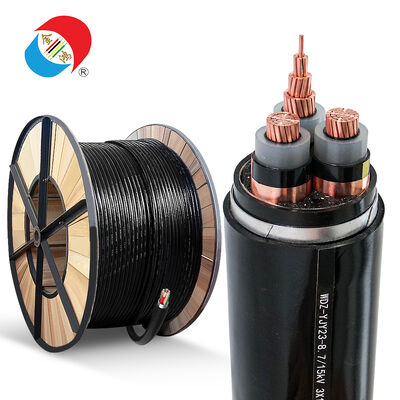

WDZ-YJY23 LSZH Zırhlı Güç Kablosu XLPE Yalıtımı Çift Çelik Bant Korumalı

Name: WDZ-YJY23 LSZH Zırhlı Güç Kablosu XLPE Yalıtımı Çift Çelik Bant Korumalı
Brand: Foshan Jinhong Import And Export Co., Ltd.
SKU: WDZ-YJY23
Price: 7.28 USD
Availability: InStock

Marka Adı:	JinHong
Model Numarası:	WDZ-YJY23
Adedi:	100 m
Fiyat:	5.28-9.85USD
Ödeme Koşulları:	T/T

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri:

Anhui Çin

Uygulama:

Yeraltı, Endüstriyel, İnşaat, Havai, Elektrik Santrali

Ceket:

PVC, Ceketsiz, PVC veya XLPE, PVC/PE

Yalıtım Malzemesi:

XLPE,PVC,Kauçuk,XLPE(XLPO),xlpe veya pvc

İletken Malzeme:

Bakır, Alüminyum, çelik çekirdekli alüminyum tel, bakır/alüminyum, kalay kaplama

Tip:

Alçak Gerilim, Orta Gerilim, Yüksek Gerilim, Yalıtımlı, Sert/Esnek yuvarlak

Standart:

IEC60502,IEC,BS,UL,JIS

Renk:

Siyah, Kırmızı, mavi, kahverengi, Gereksinim

Ürün Adı:

Orta Gerilim Güç Kablosu, Yangına Dayanıklı 4 Çekirdekli AG Zırhlı Elektrik Kablosu XLPE Bakır Kablo

İletken:

Bakır, Alüminyum, Sınıf 2 tavlanmış bakır teller, Cu / Al, tel

Yalıtım:

XLPE,XLPE PE PVC,PVC,PE,XLPE/PE/PVC

Nominal Gerilim:

0.6/1KV,3.6~35kv,8.7/10,3.6/6.6,6/10

Gerilim:

0.6/1KV, alçak gerilim, orta gerilim, 300/500V,450/750V

Çekirdek:

1 Çekirdekli, 5 çekirdekli, çift yönlü/üçlü/dörtlü, 3, Tek

Kılıf:

PVC,ZR-PVC,LSOH,Kılıfsız,PE

Ambalaj:

Ahşap Davul, isteğe bağlı, Ahşap-çelik Davul

İletken Tipi:

Telli, bakır

isim:

11KV SWA YANGIN GECİKTİRİCİ KABLO,kaynak kablosu,JKLGYJ 1KV havai güç kabloları

Zırh:

Çelik tel veya Alüminyum tel zırh, Çelik bant zırhı, STA/SWA/ATA/AWA veya zırhsız

Öğe:

XLPE Bakır Kablo, Orta gerilim XLPE kablo

Vurgulamak:

WDZ-YJY23 LSZH Zırhlı Güç Kablosu

LSZH Zırhlı Güç Kablosu XLPE

WDZ-YJY23 XLPE Yalıtımlı kablo

Ürün Açıklaması

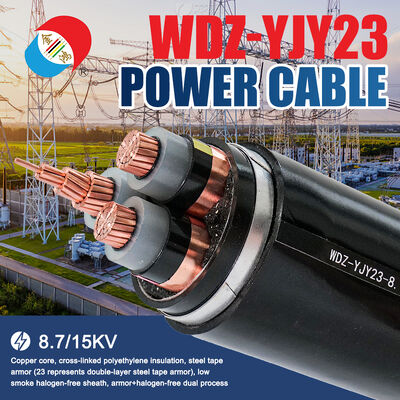

WDZ-YJY23 Düşük Duman Sıfır Halojen Zırhlı Güç Kablosu

LSZH Alev GeciktiriciXLPE YalıtımPE KılıfÇift Çelik Bant Zırhlama

WDZ-YJY23, güvenlik odaklı bir güç kablosudur.kalabalık, kapalı ve yüksek standartlı ortamlaryüksek binalar, metro sistemleri, hastaneler ve ulaşım merkezleri gibi.

Birleştirerekdüşük dumanlı, halojen içermeyen alev geciktirici malzemelerileXLPE izolasyonu, Apolietilen dış kılıf, Veçift çelik bant zırhı, BT:

Yangın sırasında zehirli gaz ve yoğun dumanı en aza indirir
Sağlam mekanik ve çevresel koruma sağlar
Aşağıdakiler gibi katı yangın ve çevre kurallarını karşılar:GB/T 19666VeBüyük Britanya 12666

Bu onu her yerde ideal bir seçim haline getirircan güvenliği, ekipmanın korunması ve çevresel performanspazarlık konusu edilemez.

Kodun Parçalanması: "WDZ-YJY23" Ne Anlama Geliyor?

Yapı ve Fonksiyonel Tasarım

Kod	Bileşen	İşlev ve Ana Fayda
WDZ	Düşük Duman Sıfır Halojen Alev Geciktirici Sistem (W = halojensiz, D = düşük duman, Z = alev geciktirici)	Yanma sırasında meydana gelirçok az duman(duman yoğunluğu ≤ %50) ve halojen asit gazları yoktur. Aşındırıcılık düşüktür, insanların ve varlıkların korunmasına yardımcı olur. gibi standartlardaki alev geciktirici test gerekliliklerine uygundur.GB/T 17650, genellikle A Sınıfına yükseltme seçeneğiyle birlikte B Sınıfına uygundur.
YJ	Çapraz Bağlı Polietilen (XLPE) İzolasyon	Sürekli çalışma için derecelendirilmiştir90 °C. Düşük dielektrik kaybına ve yaşlanmaya karşı güçlü dirence sahiptir. Yalıtım direnci tipik olarak≥ 100 MΩ*km, uzun vadeli güvenilirliğin korunmasına yardımcı olur ve çatlama riskini azaltır. Güç iletim verimliliği yaklaşık%12 daha yüksekbirçok geleneksel yalıtım sistemiyle karşılaştırıldığında.
e	Polietilen (PE) Kılıf	Çevre dostu ve toksik değildir. Hava koşullarına karşı mükemmel dayanıklılık ve düşük sıcaklıklarda üstün esneklik sunar (yaklaşık olarak çatlama olmaz)-40 °C) ve güçlü UV direnci. Plastikleştirici geçişi yok ve uyumluRoHS-Çevre direktiflerini yazın.
23	Çift Çelik Bant Zırh + PE Dış Kılıf	Sıkıca sarılmış iki çelik bant katmanı, sıkıştırma ve yırtılmaya karşı daha fazla direnç sağlar ve ayrıca kemirgenlere ve böceklere karşı koruma sağlar. Dış PE kılıf nem ve korozyon direncini daha da artırır. Şunun için uygun:doğrudan gömme ve gizli yönlendirmeBirçok tasarımda ekstra korozyon önleyici kaplamalar yoktur.

YJV22 gibi tipik zırhlı kablolarla karşılaştırıldığında WDZ-YJY23,düşük dumanlı, halojensiz ve çevre dostu formülasyonve ayrıca zorlu güvenlik ve çevre projeleri için daha dayanıklı bir polietilen kılıf.

Dört Büyük Avantaj - Güvenlik Açısından Kritik Projelere Özel Tasarlandı

1. LSZH Alev Geciktirici Sistem - Zehirli Gazlar Olmadan Yangın Güvenliği

WDZ-YJY23, yangın durumunda hasarı azaltacak şekilde tasarlanmıştır:

Alev geciktirici performans:Kablo, ateşleme kaynağının uzaklaştırılmasından sonra kendiliğinden söner ve alevin yayılmasını ve erimiş damlamayı önleyecek şekilde tasarlanmıştır.
Halojen içermeyen formülasyon:Yanma sırasında klor, brom veya benzeri halojen gazlar açığa çıkmaz, dolayısıyla kalın, boğucu asit dumanı oluşmaz ve zehirlenme veya boğulma riski çok daha düşüktür.
Düşük duman çıkışı:Düşük dumanlı kılıf ve alev geciktirici tasarım, daha yüksek görünürlük sağlamaya yardımcı olur; kaçış yolları daha görünür kalır ve tahliye ve kurtarma için daha fazla zaman sağlanır.
Düşük aşındırıcı etki:Yanma yan ürünleri nispeten hafif bir asitlik gösterir (pH ≥ yaklaşık 4,3), bu da metal desteklerin, ekipmanların ve kablo kanallarının korunmasına yardımcı olur ve yangın sonrasında onarım ve değiştirme maliyetlerini azaltır.

2. Çift Çelik Bant Koruması - Doğrudan Gömme ve Gizli Kurulumlar için Üretildi

Hem mekanik hem de çevresel dayanıklılık gerektiren rotalar için:

Gelişmiş mekanik koruma:Çift çelik bant zırhlama, basınca ve yırtılmaya karşı genellikle yaklaşık1100 N / 100 mm.
Doğrudan gömme hazırlığı:Çevresindeki derinliklere gömülebilir0,7 mdolgu, zemin oturması ve rutin inşaat faaliyetleriyle başa çıkarken, birçok tasarımda ek koruyucu kanallar olmadan kullanılır.
Kemirgen ve böcek savunması:Zırhlı yapı ve dış PE kılıf, duvarlarda, kuyularda ve tünellerde gizli yönlendirme sırasında hayvanların zarar görmesini ve aşınmasını önlemeye yardımcı olur.
Giriş koruması:Genel koruma seviyesi yaklaşık olarak ulaşabilirIP65Toza, sıçrayan suya ve hafif mekanik darbelere karşı güçlü direnç sağlar.
Servis ömrü:Kombine zırhlama ve dayanıklı kılıf genellikle25+ yılNormal koşullar altında, özellikle kurallara uygun olarak kurulduğunda servis.

3. Yüksek Dereceli Yalıtım ve Kılıf - Kararlı Elektrik ve Çevresel Performans

XLPE Yalıtım:
- Sürekli çalışma sıcaklığı90 °C, standartlara uygun0,6/1kVgüç dağıtımı.
- Düşük sıcaklıklara yaklaşık olarak dayanır-40 °Ckırılganlık olmadan.
- Düşük dielektrik kaybı (tan δ yaklaşık ≤ 0,003), enerji kaybının azaltılmasına ve güvenilir uzun mesafe iletimine katkıda bulunur.
PE Kılıf:
- Yeşil bina gerekliliklerine uygun, toksik olmayan ve çevre dostu.
- Hava koşullarına ve UV ışınlarına karşı mükemmel dayanıklılık; Yıllarca dış mekana maruz kaldıktan sonra bile belirgin bir çatlama veya tebeşirlenme görülmez.
- Plastikleştirici kaynaklı yaşlanma olmadan esnekliği ve görünümü koruyarak yüksek talep gören projelerde geleneksel PVC kılıftan daha iyi bir seçenek haline gelir.
Bakır İletken:
- Kullanım Alanlarıyüksek saflıkta elektrolitik bakır(%99,97 IACS'ye yakın iletkenlik).
- Düşük direnç, ısı birikimini ve voltaj düşüşünü azaltarak genel sistem verimliliğini artırır.
- Sağlam ve istikrarlı bağlantıları koruyarak sık sık sıkma ve termal inceleme ihtiyacını azaltır.

4. Standartlara Dayalı ve Yaygın Olarak Uygulanabilir - Nüfusun Yoğun Olduğu Alanlar İçin İdeal

WDZ-YJY23 ilgili standartlarla uyum sağlayacak şekilde tasarlanmıştırzorunlu yangın ve çevre standartlarıaşağıdakiler dahil ancak bunlarla sınırlı olmamak üzere:

Büyük Britanya/T 19666:Alev geciktirici ve yangına dayanıklı kablo performansı için genel gereksinimler
Büyük Britanya 12666:Kablolar ve kablolar için alev geciktirici ve yangın testleri
GB 50217ve yüksek doluluk alanlarındaki kablolar için ilgili bina/tesisat kodları

Bu gereksinimlerin geçerli olduğu tipik alanlar:

Metro sistemleri, havaalanları, büyük tren istasyonları
Hastaneler, okullar, büyük alışveriş merkezleri
Halojensiz gereksinimlere sahip veri merkezleri, kontrol odaları ve endüstriyel alanlar

Kurulum seçenekleri şunları içerir:doğrudan gömme, kanal, havai, kablo kanalları ve tünellerWDZ-YJY23'ün yüksek uyumluluk gerektiren kullanım durumlarının çoğunu kapsamasını sağlar.

Temel Teknik Veriler (Tipik Boyutlar)

Damar × Kesit (mm²)	İletken Tipi	Yalıtım Kalınlığı (mm)
3 × 10 + 1 × 6	Yüksek saflıkta bakır	1.0
3 × 16 + 1 × 10	Yüksek saflıkta bakır	1.0
3 × 25 + 1 × 16	Yüksek saflıkta bakır	1.2
3 × 50 + 1 × 25	Yüksek saflıkta bakır	1.4
4×120	Yüksek saflıkta bakır	1.6
5×240	Yüksek saflıkta bakır	2.0

Özel seçenekler:
• 1-5 arası kesitli çekirdekler1,5 -400 mm²
• Alev geciktirici kalitelerWDZ-A / WDZ-B / WDZ-Cgerektiği gibi mevcut
• Nominal gerilim yükseltilebilir (örn. yaklaşık10 kVkonfigürasyonlar)
• İsteğe bağlı iletkenler dahiloksijensiz bakırbelirtildiği yerde daha da yüksek iletkenliğe sahip

Önerilen Uygulama Senaryoları

✅ Yüksek Binalar ve Konut Kuleleri
Yangın kabulü için düşük duman ve halojensiz özelliklerin zorunlu olduğu, yoğun yerleşim ortamlarında ana yükselticiler ve zemin dağıtım devreleri için idealdir.
✅ Metro Hatları, Havalimanları ve Demiryolu Terminalleri
Kablo yangınları sırasında duman ve zehirli gaz emisyonlarını sınırlandırarak yer altı veya yarı kapalı alanlarda güvenli tahliyeyi destekler.
✅ Hastaneler, Okullar ve Büyük Ticari Kompleksler
İnsanlara ikincil zararın önlenmesinin güç sürekliliği kadar önemli olduğu, sıkı güvenlik denetimlerinin yapıldığı tesisler için uygundur.
✅ Veri Merkezleri ve Ağ / Kontrol Odaları
Bir yangın olayı sırasında sunucuların, iletişim ekipmanlarının ve hassas elektroniklerin aşındırıcı hasar görmesi riskini azaltır.
✅ Elektronik, Kimya ve Temiz Üretim Tesisleri
Halojensiz ve düşük toksisiteli tasarım, hassas üretim ortamlarındaki birçok proses ve çevresel gereksinimi karşılar.
✅ Yeraltı Hizmet Koridorları ve Transit Tüneller
Çift zırh artı PE kılıf, uzun süreli tünel ve hendek operasyonları için neme ve korozyona karşı dayanıklılık sağlar.
✅ Belediye Projeleri ve Köprüler
Hava koşullarının, UV ışınlarına maruz kalmanın ve yeşil bina konseptlerine uygunluğun önemli olduğu uzun vadeli dış mekan rotaları için uygundur.

SSS - WDZ-YJY23 LSZH Zırhlı Kablo

S1: Neden standart PVC kılıflı kablolar yerine düşük dumanlı sıfır halojen seçmelisiniz?

A:Yangın durumunda PVC bazlı malzemeler, insanlara zarar verebilecek ve ekipmanlara zarar verebilecek yoğun, aşındırıcı duman ve halojen asit gazları üretebilir. LSZH malzemeleri duman çıkışını büyük ölçüde azaltır ve halojen asit gazlarını ortadan kaldırarak kaçış yollarını daha görünür hale getirir ve toksik maruziyeti sınırlandırır.

S2: WDZ-YJY23 doğrudan gömmeye uygun mudur?

A:Evet. Çift çelik bant zırhı ve polietilen dış kılıfı, onu birçok doğrudan gömme uygulamasının yanı sıra duvarlarda ve yer altı kanallarında gizli yönlendirme için uygun hale getirir. Kurulum ilgili mühendislik kurallarına uygun olduğunda toprak basıncına, oturmaya ve ortak saha faaliyetlerine dayanacak şekilde tasarlanmıştır.

S3: Bu kablo, sunucular veya kontrol sistemleri gibi hassas ekipmanları nasıl korur?

A:WDZ-YJY23, halojen içermeyen malzemeler kullandığından ve daha az aşındırıcı gaz ürettiğinden, geleneksel halojen içeren kablolarla karşılaştırıldığında, yangın sırasında ve sonrasında metalik parçaların, baskılı devre kartlarının ve konektörlerin hasar görmesi riskini önemli ölçüde azaltır.

S4: WDZ-YJY23 açık havada kullanılabilir mi?

A:Evet. PE kılıf çok iyi hava koşullarına ve UV direncine sahiptir. Mekanik ve yönlendirme tasarımı ilgili standartları karşıladığı sürece açıkta kalan yollar da dahil olmak üzere hem iç hem de dış mekan kurulumları için uygundur.

S5: Hangi alev geciktirici sınıfları mevcut?

A:Standart tasarımlar kabaca şuna karşılık gelen bir alev geciktirici seviyeyi hedefler:B Sınıfıgibi daha yüksek seviyeler iseA sınıfıYerel kanunlara ve proje gerekliliklerine bağlı olarak talep üzerine sağlanabilir.

S6: WDZ-YJY23'ün projem için doğru seçim olup olmadığını nasıl bileceğim?

A:Projeniz şunları içeriyorsakalabalık alanlar, kapalı ortamlar veya sıkı yangın ve çevre denetimleri--yüksek binalar, toplu taşıma, tıbbi tesisler veya veri merkezleri gibi-WDZ-YJY23 genellikle güçlü bir adaydır. Geçerli standartlarınızı ve proje koşullarınızı paylaşın; bir tasarım ekibi uygunluğu onaylayabilir ve boyutlar önerebilir.
