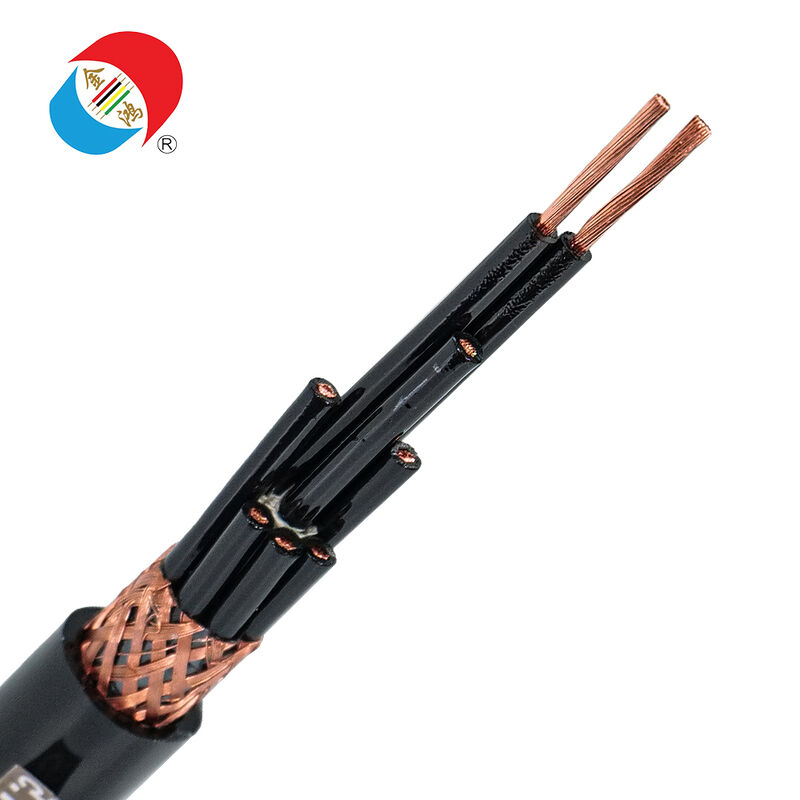

สายควบคุม WDZ-KYJYRP XLPE LSZH แบบมีฉนวนหุ้ม 0.6/1kV ถึง 35kV

• 2C: วงจรอุปกรณ์และอุปกรณ์พื้นฐาน
• 3C, 4C: การเดินสายควบคุมแบบหลายจุด
• 5C, 7C, 8C: วงจรควบคุมและกลุ่มอุปกรณ์เพิ่มเติม
• 10C, 12C, 16C: การเดินสายหลายช่องสัญญาณระหว่างแผงควบคุม
• 20C, 24C: ตู้ควบคุมและระบบอัตโนมัติที่มีจำนวนช่องสัญญาณสูงขึ้น

การออกแบบสัญญาณบางอย่าง (ขึ้นอยู่กับข้อมูลจำเพาะ) อาจใช้โครงสร้างแบบคู่สาย

• 0.5 mm²
• 0.75 mm²
• 1.0 mm²
• 1.5 mm²
• 2.5 mm²

• 2C x 0.75, 2C x 1.0, 2C x 1.5
• 4C x 0.75, 4C x 1.0, 4C x 1.5
• 8C x 0.5, 10C x 0.5, 12C x 0.5
• 12C x 0.75, 16C x 0.75
• 20C x 0.5, 24C x 0.5

การจัดหาขึ้นอยู่กับประเภทของฉนวน ระบบสารประกอบปราศจากฮาโลเจนและควันน้อย และมาตรฐานที่จำเป็น โปรดยืนยันโครงสร้างเฉพาะเพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดการประมูล

สารประกอบปราศจากฮาโลเจนและควันน้อยมักใช้เพื่อลดความเข้มข้นของควันและก๊าซกัดกร่อนในสถานการณ์ไฟไหม้ ซึ่งจะช่วยสนับสนุนการอพยพที่ปลอดภัยยิ่งขึ้นและลดความเสียหายต่ออุปกรณ์ที่ละเอียดอ่อน

ฉนวนช่วยลดการรบกวนทางแม่เหล็กไฟฟ้า ซึ่งจะช่วยปรับปรุงความน่าเชื่อถือของสัญญาณอัตโนมัติ การตอบสนองของเซ็นเซอร์ และวงจรควบคุมในสภาพแวดล้อมที่มีเสียงรบกวนทางไฟฟ้า

ชั้นฉนวน XLPE บนสายไฟแกนให้คุณสมบัติไดอิเล็กทริกและความร้อนที่เชื่อถือได้สำหรับการควบคุมและการเดินสายแบบหลายแกน

การออกแบบแบบหลายแกนช่วยลดความยุ่งเหยิงของสายเคเบิลและปรับปรุงการจัดการสายเคเบิลในรางสายเคเบิลและตู้ ซึ่งจะช่วยเร่งการทดสอบและบำรุงรักษา

จำนวนแกนมาตรฐาน ขนาดทั่วไป และบรรจุภัณฑ์ส่งออกอำนวยความสะดวกในการสั่งซื้อซ้ำสำหรับโครงการอัตโนมัติและการใช้งานหลายไซต์

• การควบคุม PLC และการเดินสาย I/O
• วงจรอุปกรณ์วัดและควบคุมและวงจรเซ็นเซอร์
• แผงควบคุมอัตโนมัติ, MCC และตู้ควบคุม
• ระบบจัดการอาคารและการเดินสายควบคุมอุตสาหกรรม
• การเดินสายสัญญาณใกล้กับตัวแปลงความถี่ มอเตอร์ และสวิตช์เกียร์
• รางสายเคเบิลและท่อร้อยสายที่ต้องการมาตรฐาน Low Smoke Halogen-Free (LSZH)

ตัวนำทองแดงถูกดึงและตีเกลียวเพื่อให้มั่นใจถึงความยืดหยุ่น แต่ละแกนใช้ชั้นฉนวน XLPE ที่มีความหนาที่ควบคุมได้เพื่อให้มั่นใจถึงประสิทธิภาพที่เสถียร

แกนจะถูกระบุหมายเลขหรือรหัสสี จากนั้นจึงตีเกลียวตามจำนวนแกนที่ระบุและรูปทรงเรขาคณิตที่เสถียรเพื่อให้มั่นใจถึงความกลมของสายเคเบิลที่สม่ำเสมอ

ขึ้นอยู่กับข้อมูลจำเพาะ โดยทั่วไปจะใช้ชั้นฉนวน เช่น ถักเปียทองแดงหรือเทปทองแดง เพื่อปรับปรุงภูมิคุ้มกันต่อการรบกวนทางแม่เหล็กไฟฟ้าและความเสถียรของสัญญาณ

การอัดขึ้นรูปปลอกปราศจากฮาโลเจนและควันน้อยช่วยป้องกันและทนไฟสำหรับการเดินสายในสภาพแวดล้อมที่ปิดล้อม

รายการตรวจสอบทั่วไป ได้แก่ ความต้านทานตัวนำ ความหนาของฉนวน การทดสอบประกายไฟ การทดสอบแรงดันไฟฟ้า การตรวจสอบความต่อเนื่องของฉนวน และการตรวจสอบมิติ ข้อมูลที่เกี่ยวข้องมีให้ตามคำขอ

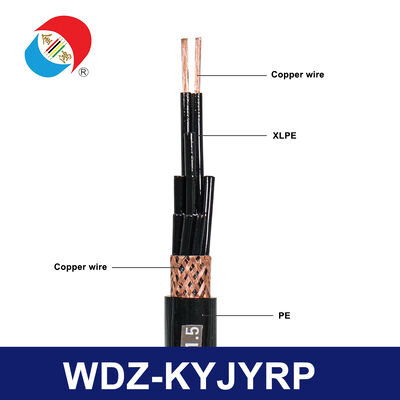

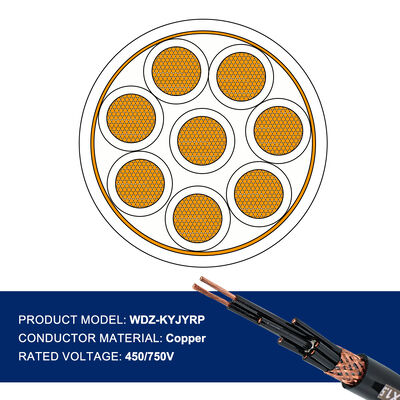

• ตัวนำ: ลวดตีเกลียวทองแดง
• ฉนวนแกน: Cross-linked polyethylene (XLPE)
• ฉนวน: ถักเปียทองแดงหรือเทปทองแดง (ขึ้นอยู่กับข้อมูลจำเพาะ)
• ปลอกนอก: ระบบสารประกอบปราศจากฮาโลเจนและควันน้อย (LSZH)
• ประเภทสายเคเบิล: สายเคเบิลควบคุมและอุปกรณ์วัดและควบคุมแบบมีฉนวนปราศจากฮาโลเจนและควันน้อยสำหรับการติดตั้งแบบถาวร

• เมื่อโครงการของคุณต้องการการปฏิบัติตามมาตรฐาน Low Smoke Halogen-Free (LSZH) และฉนวนเพื่อปรับปรุงคุณภาพสัญญาณในสภาพแวดล้อมที่มีเสียงรบกวน ให้เลือก WDZ-KYJYRP
• เลือกจำนวนแกนตามจำนวนช่องสัญญาณและความต้องการในการขยายในอนาคต เลือกพื้นที่หน้าตัดตามกระแสไฟของวงจร ความยาวสาย และแรงดันไฟฟ้าตกที่อนุญาต
• ยืนยันประเภทฉนวนและวิธีการต่อสายดินเพื่อให้มั่นใจถึงฉนวนที่มีประสิทธิภาพ
• หากการเดินสายตั้งอยู่กลางแจ้ง ใต้ดิน หรือมีความเสี่ยงทางกลไกสูง โปรดอธิบายสภาพแวดล้อมโดยละเอียดเพื่อเลือกปลอกและออกแบบการป้องกันที่เหมาะสม

• WDZ-KYJYRP มีประโยชน์อย่างไร?

  ใช้ในวงจรควบคุมและอุปกรณ์วัดและควบคุมแบบมีฉนวนปราศจากฮาโลเจนและควันน้อย (LSZH) ที่ต้องการการส่งสัญญาณที่เสถียรและภูมิคุ้มกันต่อการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ที่สูงขึ้น เช่น การเดินสาย PLC เซ็นเซอร์ และวงจรอัตโนมัติ

• ฉนวนมีบทบาทอย่างไรในการติดตั้งจริง?

  ฉนวนช่วยลดการรบกวนทางแม่เหล็กไฟฟ้าจากมอเตอร์ อินเวอร์เตอร์ และอุปกรณ์สวิตชิ่ง ช่วยรักษาสัญญาณควบคุมที่เชื่อถือได้และลดความล้มเหลวที่เกิดจากเสียงรบกวน

• WDZ-KYJYRP เหมาะสำหรับการจ่ายไฟหรือไม่?

  ส่วนใหญ่ใช้สำหรับวงจรควบคุมและสัญญาณ สำหรับสายป้อนไฟหลัก โปรดเลือกสายไฟแรงดันไฟฟ้าต่ำเฉพาะที่ตรงกับโหลดและเส้นทางการติดตั้ง

• ฉันควรเลือกพิกัดแรงดันไฟฟ้าใด?

  เลือกตามข้อมูลจำเพาะของระบบควบคุมและมาตรฐานท้องถิ่น โครงการจำนวนมากระบุสายเคเบิลควบคุมโดยใช้พิกัดแรงดันไฟฟ้า 300/500 V หรือ 450/750 V

• ฉันจะเลือกจำนวนแกนและพื้นที่หน้าตัดอย่างไร?

  จำนวนแกนขึ้นอยู่กับจำนวนช่องสัญญาณและอุปกรณ์ พื้นที่หน้าตัดขึ้นอยู่กับข้อกำหนดกระแสไฟและความยาวสาย โปรดระบุรายการช่องสัญญาณและระยะทางของคุณเพื่อให้เราสามารถจับคู่ได้

• คุณสามารถให้แกนที่มีหมายเลขและการทำเครื่องหมายแบบกำหนดเองได้หรือไม่?

  ได้ เราสามารถให้การให้หมายเลข การพิมพ์ การทำเครื่องหมายบรรจุภัณฑ์ และเอกสารการส่งออกสำหรับผู้รับเหมาและผู้จัดจำหน่าย
