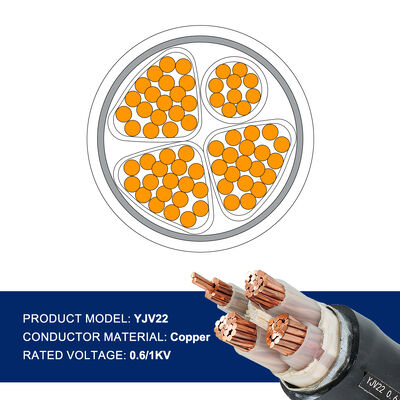

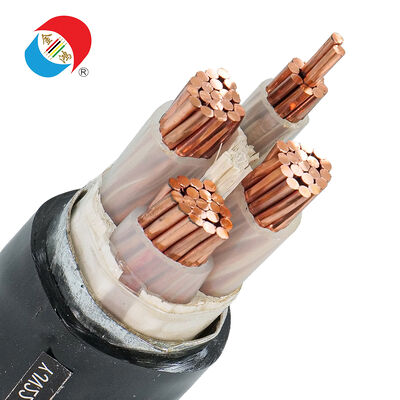

สายเคเบิล STA แกนทองแดง YJV22 สายไฟ XLPE สำหรับใต้ดิน
ข้อมูลจำเพาะของผลิตภัณฑ์
สถานที่กำเนิด:
มณฑลอานฮุยประเทศจีน
ชื่อแบรนด์:
JinHong
หมายเลขรุ่น:
YJV22
ปริมาณการสั่งซื้อขั้นต่ำ:
100ม
ราคา:
2.7-3.15USD
เวลาการส่งมอบ:
15-20 วัน
เงื่อนไขการชำระเงิน:
ที/ที
สรุปผลิตภัณฑ์
สายไฟ YJV22 XLPE แกนทองแดงเทปเกราะการกระจายพลังงานที่แข็งแกร่ง YJV22 สายไฟหุ้มฉนวน XLPE แกนทองแดง YJV22 เป็นสายไฟหุ้มเกราะเทปเหล็กหุ้มฉนวน PVC หุ้มฉนวน XLPE พร้อมตัวนำทองแดง ออกแบบมาเพื่อการกระจายพลังงานที่แข็งแกร่งในสภาพแวดล้อมที่ต้องการการปกป้องทางกลและความน่าเชื่อถือที่เหนือกว่า พังทลายของการก่อส...
รายละเอียดผลิตภัณฑ์
เน้น:
สายเคเบิล STA แกนทองแดง
,สายเคเบิล STA YJV22
,สายไฟ XLPE YJV22
Application:
ใต้ดิน, อุตสาหกรรม, การก่อสร้าง, เหนือศีรษะ, สถานีไฟฟ้า
Jacket:
PVC, ไม่ใช่, ไม่มีแจ็คเก็ต, PVC หรือ XLPE, PVC / PE
Insulation Material:
XLPE, PVC, ยาง, XLPE (XLPO), xlpe หรือพีวีซี
Conductor Material:
ทองแดง, อลูมิเนียม, แกนเหล็กอลูมิเนียมเกลียว, ทองแดง / อลูมิเนียม, ชุบดีบุก
Type:
แรงดันต่ำ, แรงดันปานกลาง, ไฟฟ้าแรงสูง, ฉนวน, รอบแข็ง / ยืดหยุ่น
Standard:
IEC60502,IEC,BS,UL,JIS
Color:
สีดำ, สีแดง, สีฟ้า, สีน้ำตาล, ความต้องการ
Product Name:
สายไฟแรงดันปานกลาง, สายไฟหุ้มเกราะ LV 4core ทนไฟ, สายทองแดง XLPE, สายไฟทองแดงหุ้มฉนวน PVC XLPE หุ้มฉ
Conductor:
ทองแดง, อลูมิเนียม, เส้นทองแดงอบอ่อนคลาส 2, Cu / Al, เส้น
Insulation:
XLPE, XLPE PE พีวีซี, พีวีซี, PE, XLPE/PE/พีวีซี
Rated Voltage:
0.6/1KV,3.6~35kv,8.7/10,3.6/6.6,6/10
Voltage:
0.6/1KV, แรงดันต่ำ, แรงดันปานกลาง, 300/500V, 450/750V
Core:
1 คอร์, 5 คอร์, ดูเพล็กซ์ / ไตรเพล็กซ์ / ควอดูเพล็กซ์, 3, เดี่ยว
Sheath:
PVC, ZR-PVC, LSOH, ไม่ใช่ปลอก, PE
Packing:
กลองไม้, อุปกรณ์เสริม, กลองเหล็กไม้
Conductor Type:
ควั่นทองแดง
Name:
สายเคเบิลหน่วงไฟ SWA 11KV, สายเชื่อม, สายไฟเหนือศีรษะ JKLGYJ 1KV
Armour:
ลวดเหล็กหรือเกราะลวดอลูมิเนียม, เกราะเทปเหล็ก, STA / SWA / ATA / AWA หรือไม่หุ้มเกราะ
Item:
สายทองแดง XLPE, สาย XLPE แรงดันปานกลาง
คำอธิบายสินค้า
สายไฟ YJV22 XLPE แกนทองแดงเทปเกราะการกระจายพลังงานที่แข็งแกร่ง
YJV22 สายไฟหุ้มฉนวน XLPE แกนทองแดง
YJV22 เป็นสายไฟหุ้มเกราะเทปเหล็กหุ้มฉนวน PVC หุ้มฉนวน XLPE พร้อมตัวนำทองแดง ออกแบบมาเพื่อการกระจายพลังงานที่แข็งแกร่งในสภาพแวดล้อมที่ต้องการการปกป้องทางกลและความน่าเชื่อถือที่เหนือกว่า
พังทลายของการก่อสร้างสายเคเบิล
- วายเจ:ฉนวน XLPE (โพลีเอทิลีนแบบครอสลิงค์)
- วี:เปลือกพีวีซี (โพลีไวนิลคลอไรด์)
- 22:เกราะเทปเหล็กสองชั้น
การใช้งานหลัก
- เครือข่ายไฟฟ้าใต้ดิน: การฝังศพโดยตรงในพื้นที่อุตสาหกรรม ฟาร์มพลังงานหมุนเวียน และโครงสร้างพื้นฐานในเมือง
- โรงงานอุตสาหกรรม: การเดินสายไฟสำหรับมอเตอร์ หม้อแปลง และเครื่องจักรในสภาพแวดล้อมที่มีความเครียดสูงหรือมีการกัดกร่อน
- โครงสร้างพื้นฐานที่สำคัญ: รถไฟใต้ดิน อุโมงค์ สะพาน และโรงไฟฟ้าที่ต้องการการป้องกันทางกล
- การติดตั้งภายนอกอาคาร: ร่องลึกของสายเคเบิลและการกำหนดเส้นทางแบบตายตัวพร้อมการป้องกันความเสียหายต่อสิ่งแวดล้อม
ข้อได้เปรียบที่สำคัญ
- ความทนทานทางกล:เกราะเทปเหล็กต้านทานการกระแทก การกระแทก และการโจมตีของสัตว์ฟันแทะ
- ประสิทธิภาพสูง:ตัวนำทองแดงและฉนวน XLPE ช่วยให้การส่งผ่านพลังงานมีประสิทธิภาพ
- ความทนทาน:เหมาะสำหรับสภาพแวดล้อมที่รุนแรง รวมทั้งการฝังศพโดยตรงและการตั้งค่าทางอุตสาหกรรม
- ความเก่งกาจ:มีให้เลือกทั้งแบบแกนเดี่ยว/มัลติคอร์ พร้อมขนาดตัวนำที่ปรับแต่งได้ (1.5-1,000 มม.²)
YJV22 เหมาะสำหรับโครงการที่ต้องการการป้องกันทางกลและการกระจายพลังงานที่เชื่อถือได้ เพื่อเพิ่มความปลอดภัยจากอัคคีภัย ให้พิจารณาเลือกใช้ NH-YJV22 (ทนไฟ) หรือ WDZ-YJV22 (ฮาโลเจนไร้ควันต่ำ) ศึกษาเอกสารข้อมูลด้านเทคนิคหรือติดต่อทีมงานของเราสำหรับข้อกำหนดเฉพาะ
ข้อมูลจำเพาะทางเทคนิค
| พื้นที่หน้าตัดที่กำหนด (มม.²) | ความหนาของฉนวน (มม.) | ความหนาของเปลือก (มม.) | ประมาณ เส้นผ่านศูนย์กลางของสายเคเบิล (มม.) |
|---|---|---|---|
| 3*25 | 3.4 | 1.3 | 48.34 |
| 3*35 | 3.4 | 1.3 | 50.70 |
| 3*50 | 3.4 | 1.4 | 53.48 |
| 3*70 | 3.4 | 1.5 | 57.55 |
| 3*95 | 3.4 | 1.5 | 60.77 |
| 3*120 | 3.4 | 1.6 | 64.41 |
| 3*150 | 3.4 | 1.7 | 67.93 |
| 3*185 | 3.4 | 1.7 | 71.91 |
| 3*240 | 3.4 | 1.8 | 77.49 |
| 3*300 | 3.4 | 1.9 | 83.06 |
| 3*400 | 3.4 | 2.0 | 90.46 |
| 3*500 | 3.4 | 2.2 | 99.47 |
คำถามที่พบบ่อย
YJV22 ย่อมาจากอะไร?
- วายเจ:ฉนวน XLPE (โพลีเอทิลีนแบบครอสลิงค์)
- วี:เปลือกพีวีซี (โพลีไวนิลคลอไรด์)
- 22:เกราะเทปเหล็กคู่ (ตัวแรก '2' สำหรับเทปเหล็ก ตัวที่สอง '2' สำหรับเสิร์ฟด้านนอก PVC)
YJV22 เป็นสายไฟหุ้มเกราะที่มีตัวนำทองแดง ออกแบบมาสำหรับการติดตั้งแบบคงที่ซึ่งต้องมีการป้องกันทางกล
จุดประสงค์หลักของเกราะเทปเหล็กคืออะไร?
เกราะเทปเหล็กสองชั้น (STA) ให้การป้องกันทางกลที่เหนือกว่าต่อ:
- การบดจากการบรรทุกหนักหรือการถมทดแทน (จำเป็นสำหรับการฝังโดยตรง)
- ผลกระทบและความเสียหายทางกายภาพระหว่างหรือหลังการติดตั้ง
- การโจมตีของหนูและปลวก
ช่วยให้สามารถติดตั้งสายเคเบิลในสภาพแวดล้อมที่รุนแรงโดยไม่ต้องมีท่อร้อยสายเพิ่มเติม
อัตราแรงดันไฟฟ้ามาตรฐานคืออะไร?
- แรงดันไฟฟ้าต่ำ (LV):0.6/1 kV (พบมากที่สุดสำหรับการจ่ายไฟฟ้าในอาคารและอุตสาหกรรม)
- แรงดันไฟฟ้าปานกลาง (MV):6/10 kV, 8.7/15 kV, 12/20 kV (สำหรับการจ่ายพลังงานหลักในระบบกริดและโรงงานขนาดใหญ่)
ควรใช้สาย YJV22 ที่ไหน?
เหมาะสำหรับการติดตั้งที่สายเคเบิลต้องเผชิญกับความเครียดทางกล ได้แก่:
- การฝังโดยตรงในร่องลึกดินหรือสายเคเบิล
- โรงงานอุตสาหกรรม เหมืองแร่ และโรงงานผลิต
- โครงการโครงสร้างพื้นฐาน เช่น อุโมงค์ สะพาน และรถไฟใต้ดิน
- ถาดสายเคเบิลหรือท่อในพื้นที่ที่มีความเสี่ยงสูงต่อการกระแทก
แนวทางการติดตั้งที่สำคัญคืออะไร?
- รัศมีการดัด:อย่างน้อย 12 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล (สำหรับมัลติคอร์) เพื่อหลีกเลี่ยงไม่ให้เกราะและฉนวนเสียหาย
- สายดิน:เกราะเหล็กจะต้องต่อสายดินอย่างเหมาะสมที่ปลายทั้งสองข้างเพื่อความปลอดภัยทางไฟฟ้า
- แรงดึง:ใช้การควบคุมแรงดึงอย่างระมัดระวังเพื่อหลีกเลี่ยงการบิดเบี้ยวของเกราะ
- การกัดกร่อน:เหมาะสำหรับดินส่วนใหญ่ แต่อาจจำเป็นต้องมีการป้องกันเพิ่มเติมในสภาพแวดล้อมที่มีการกัดกร่อนสูง
ระดับอุณหภูมิคืออะไร?
- อุณหภูมิตัวนำสูงสุด (ต่อเนื่อง):90°C (เนื่องจากฉนวน XLPE)
- ทนต่อการลัดวงจร:250°C (สูงสุด 5 วินาที)
- อุณหภูมิการติดตั้ง:ควรอยู่ที่ ≥ 0°C เพื่อป้องกันไม่ให้ปลอก PVC แตกร้าว
สายเคเบิลชนิดนี้มีวิธีการบรรจุภัณฑ์อย่างไร?
บรรจุภัณฑ์รีลสายเคเบิลไม้เหล็ก
YJV22 ทนไฟได้หรือไม่?
ไม่ มาตรฐาน YJV22 ไม่ทนไฟ หน้าที่หลักคือการป้องกันทางกล วัสดุพีวีซีจะไหม้และจะไม่รักษาความสมบูรณ์ของวงจรเมื่อเกิดเพลิงไหม้
เพื่อความปลอดภัยจากอัคคีภัย คุณต้องมี NH-YJV22 (ทนไฟ) หรือ WDZN-YJV22 (ทนไฟ + ปราศจากฮาโลเจนควันต่ำ)
เป็นไปตามมาตรฐานอะไรบ้าง?
- ระหว่างประเทศ:IEC 60502-1 (สำหรับ 0.6/1 kV) และ IEC 60502-2 (สำหรับสายเคเบิล MV)
- ระดับชาติ (จีน):GB/T 12706.1-2020
- อื่น:สามารถผลิตได้ตรงตามมาตรฐาน BS (UK), VDE (เยอรมนี) หรือมาตรฐานระดับภูมิภาคอื่นๆ
ฉันจะเลือกสาย YJV22 ที่ถูกต้องได้อย่างไร?
ระบุพารามิเตอร์หลักเหล่านี้:
- อัตราแรงดันไฟฟ้า (เช่น 0.6/1 kV)
- ขนาดตัวนำและจำนวนแกน (เช่น 3x150 มม. ² สำหรับวงจร 3 เฟส)
- ความยาว
- ข้อกำหนดพิเศษ: หากจำเป็น ให้ระบุตัวแปร เช่น ZC-YJV22 (สารหน่วงไฟ) หรือ NH-YJV22 (ทนไฟ)
