33kV Com baixo fumo e sem halogênio WDZ-YJY23 Cable blindado com fita de aço

Cabo de Alimentação de Baixa Tensão WDZ-YJY23

O WDZ-YJY23 é um cabo de alimentação de baixa tensão projetado para projetos que exigem resistência ao fogo Baixa Emissão de Fumaça e Livre de Halogênio (LSZH) e proteção mecânica blindada para linhas subterrâneas ou de alto risco. Ele apresenta condutores de cobre e isolamento de polietileno reticulado (XLPE), blindado com fita de aço e uma bainha externa utilizando um sistema LSZH para reduzir a concentração de fumaça e a liberação de gases corrosivos em caso de incêndio. Este cabo é comumente usado em dutos subterrâneos, valas, corredores de cabos e entradas de edifícios, particularmente adequado para linhas que enfrentam riscos de compressão, pressão de aterro ou alta tensão de instalação.

Para aquisição transfronteiriça, o WDZ-YJY23 é posicionado como um cabo de baixa tensão de alta qualidade "segurança + proteção" adequado para infraestrutura, edifícios públicos e projetos industriais com requisitos específicos de conformidade LSZH e durabilidade da blindagem.

Tensão Nominal

Tensão Nominal Típica: 0,6/1kV

Por favor, confirme a tensão nominal e a classificação de teste LSZH/retardante de chama necessária com base nos padrões do seu projeto e na Lista de Quantidades (BOQ).

Visão Geral das Especificações Gerais

Configurações Comuns de Fios do Núcleo

• 1C: Alimentador de núcleo único, separação de fase, caminho de alta corrente
• 2C: Circuito monofásico dedicado e linhas auxiliares
• 3C: Trifásico sem neutro (dependendo do projeto)
• 4C: Trifásico com neutro (amplamente utilizado)
• 5C: Trifásico com neutro + circuito de proteção (amplamente utilizado)
• 3+1, 3+2: Estruturas de alimentação comuns em muitos mercados

Áreas de Seção Transversal Comuns (mm²)

1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400

Especificações do Alimentador Blindado de Alta Frequência

• 4C x 10, 4C x 16, 4C x 25, 4C x 35, 4C x 50
• 5C x 10, 5C x 16, 5C x 25, 5C x 35
• 3C x 10, 3C x 16, 3C x 25
• 1C x 95, 1C x 120, 1C x 150, 1C x 185, 1C x 240
• 3+1 x 70/35, 3+1 x 95/50, 3+1 x 120/70 (dependendo do projeto)

A disponibilidade de fornecimento varia dependendo dos padrões, design da bainha e sistema composto livre de halogênio e baixa emissão de fumaça. Por favor, confirme a estrutura específica para garantir a conformidade com os requisitos da licitação.

Razões pelas quais o Comprador Escolhe WDZ-YJY23

Aplicações Típicas

• Distribuição de energia subterrânea em dutos e valas
• Linhas de distribuição de energia principais e de entrada de edifícios
• Corredores de cabos, túneis e passagens subterrâneas protegidas
• Locais industriais com riscos mecânicos ao longo da rota
• Edifícios públicos que exigem proteção livre de halogênio e baixa emissão de fumaça (LSZH) e blindagem
• Instalações fixas com problemas de compressão e estresse externo

Notas de Processo e Fabricação

1. Preparação e Cordoamento do Condutor de Cobre
2. Extrusão e Reticulação do Isolamento XLPE
3. Identificação e Fiação do Núcleo
4. Formação do Revestimento Interno
5. Blindagem com Fita de Aço
6. Materiais Compostos de Bainha Livre de Halogênio e Baixa Emissão de Fumaça e Moldagem por Extrusão
7. Testes e Inspeção de Rotina

Os itens de inspeção típicos incluem resistência do condutor, espessura do isolamento, teste de faísca, teste de tensão, verificação dimensional e inspeção da integridade da bainha. A documentação relevante pode ser fornecida mediante solicitação do projeto.

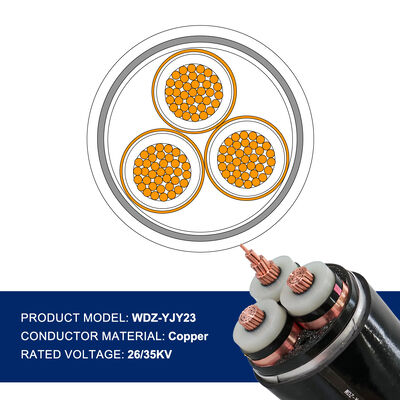

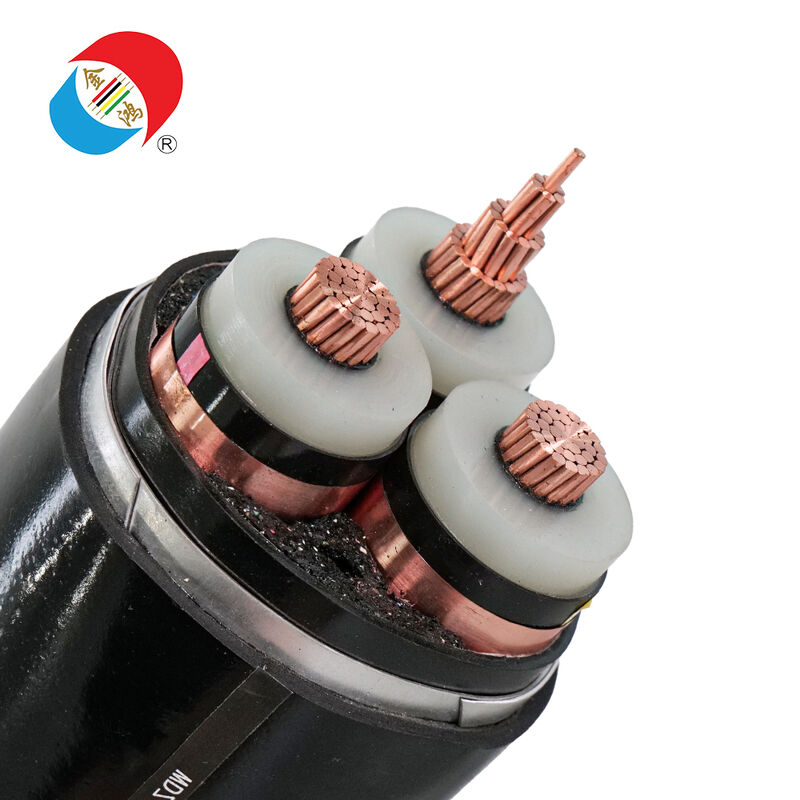

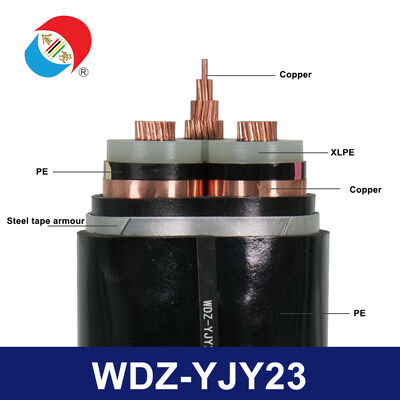

Estrutura

• Condutor: Cobre
• Isolamento: Polietileno reticulado (XLPE)
• Blindagem: Fita de aço (frequentemente associada à construção "23" em muitos mercados, dependendo do padrão)
• Bainha externa: Livre de halogênio e baixa emissão de fumaça (LSZH)
• Método de instalação: Instalação fixa em dutos subterrâneos, valas e fiação de proteção

Tabela de Especificações

Guia de Seleção

• Escolha WDZ-YJY23 quando seu projeto precisar de cabo de alimentação de baixa tensão LSZH para rotas subterrâneas ou protegidas com proteção mecânica adicional da blindagem com fita de aço.
• Selecione a contagem de núcleos com base no projeto do sistema e nos requisitos de neutro/PE.
• Selecione a seção transversal com base na corrente, comprimento da rota, agrupamento, temperatura ambiente e queda de tensão permitida.
• Se a rota tiver maior risco de impacto, risco de roedores ou estresse mecânico severo, especifique as condições da rota para corresponder ao nível de proteção apropriado.

Modelo de RFQ Rápido

• Produto: WDZ-YJY23
• Tensão nominal: 0,6/1kV
• Configuração do núcleo: __
• Lista de seções transversais: __ mm2
• Estrutura: __ núcleos x __ mm2 (ou 3+1 / 3+2)
• Quantidade: __ metros
• Rota de instalação: duto / vala / corredor subterrâneo
• Padrão necessário: __
• Destino: país e porto
• Termo comercial: FOB / CIF / outro
• Requisitos especiais: Nível de desempenho LSZH, impressão, comprimento do tambor, documentos de inspeção, marcação
