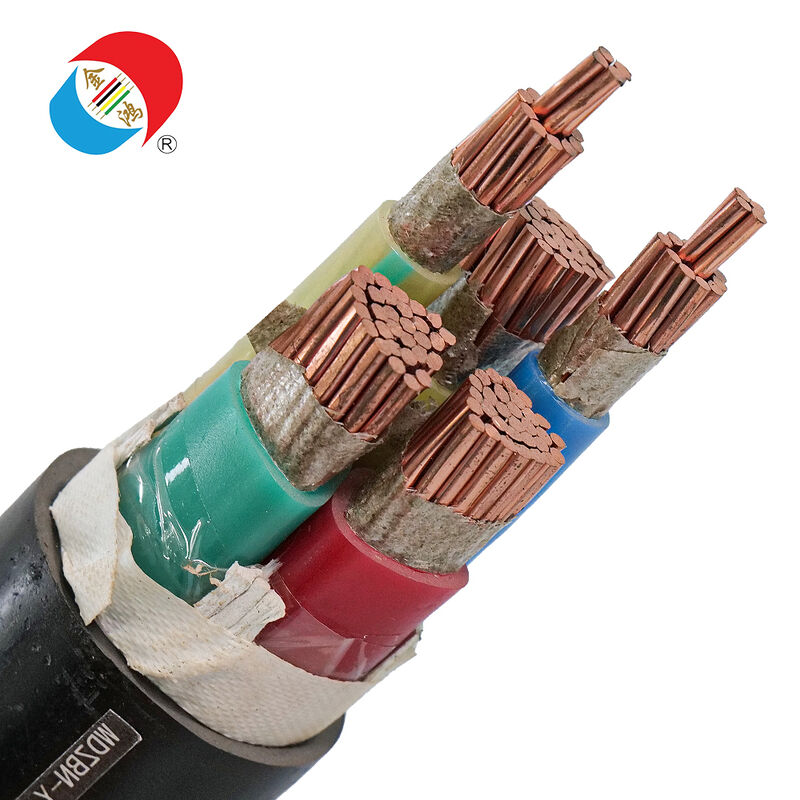

WDZBN-YJY XLPE LSZH Cabo resistente ao fogo para circuitos críticos

WDZBN-YJY é um cabo de alimentação isolado em polietileno reticulado de baixa tensão (XLPE) projetado para projetos que exigem baixo teor de fumaça, desempenho livre de halogênio e integridade do circuito sob condições de incêndio. É normalmente usado em linhas críticas de fornecimento de energia que devem permanecer operacionais por um período específico após um incêndio para apoiar sistemas de segurança de vida e funções de emergência. Em muitos processos de aquisição, WDZ indica um design com baixo teor de fumaça e livre de halogênio, B indica uma classificação de retardante de chama e N é amplamente utilizado para indicar resistência ao fogo. O WDZBN-YJY é comumente usado em edifícios públicos, infraestrutura de transporte, locais de alta densidade e locais industriais onde os sistemas de emergência não podem ser desenergizados.

Para compradores transfronteiriços e licitações, o WDZBN-YJY é um cabo compatível e de alta qualidade, adequado para fontes de alimentação de emergência, bombas de incêndio, sistemas de extração de fumaça, iluminação de emergência e circuitos de controle críticos.

Tensão nominal típica de baixa tensão: 0,6/1kV

Certifique-se de que a tensão nominal, a duração do teste de resistência ao fogo e os testes de aceitação estejam em conformidade com os padrões aplicáveis ​​na Lista de Materiais (BOQ).

• 1C: Alimentador de núcleo único e riser de fonte de alimentação de emergência
• 2C: Circuito de emergência monofásico
• 3C: Circuito trifásico sem neutro (dependendo do projeto)
• 4C: Circuito trifásico com neutro (comum)
• 5C: Circuito trifásico com fiação elétrica neutra e protetora (comum em muitos projetos de construção)
• 3+1, 3+2: Amplamente utilizado em projetos de alimentadores em alguns mercados

• 1,5, 2,5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240

• 2C x 1,5, 2C x 2,5, 2C x 4
• 3C x 2,5, 3C x 4, 3C x 6, 3C x 10
• 4C x 6, 4C x 10, 4C x 16, 4C x 25, 4C x 35
• 5C x 6, 5C x 10, 5C x 16, 5C x 25
• 1C x 70, 1C x 95, 1C x 120, 1C x 150, 1C x 185

A disponibilidade depende da estrutura e dos padrões de resistência ao fogo exigidos. Confirme a estrutura específica para garantir a conformidade.

• Integridade do circuito resistente ao fogo para cargas críticas
• Projetado para manter o fornecimento de energia por períodos específicos durante um incêndio, apoiando sistemas de emergência que devem continuar operando durante a evacuação.
• Desempenho com baixa emissão de fumaça e livre de halogênio para um ambiente de evacuação mais seguro
• Compostos com baixo teor de fumaça e sem halogênio são normalmente especificados para reduzir fumaça densa e gases corrosivos, melhorando assim a visibilidade e reduzindo danos secundários ao equipamento.
• Classificação retardante de chama para segurança de cabos
• O design retardador de chamas ajuda a reduzir a propagação de chamas ao longo das linhas de cabos, garantindo assim a segurança de poços, corredores e sistemas de bandejas.
• O isolamento XLPE garante distribuição estável de energia de baixa tensão
• O isolamento XLPE fornece desempenho elétrico e térmico confiável para a construção de circuitos de distribuição de energia sob carga contínua.
• Adequado para edifícios públicos e projetos de transporte
• Comumente usado em aeroportos, metrôs, túneis, estações, hospitais, shopping centers, data centers e outras áreas densamente povoadas com rigorosos requisitos de segurança contra incêndio.

• Sistemas de iluminação e evacuação de emergência
• Fonte de alimentação para bombas de incêndio e equipamentos de combate a incêndio
• Exaustor de fumaça e ventiladores de reforço
• Elevadores de emergência e equipamentos críticos para edifícios
• Circuitos de controle para alarmes de incêndio e equipamentos de segurança humana (se especificado)
• Alimentadores críticos em centros de transporte, túneis e instalações públicas

• Preparação e Encalhe do Condutor
• Os condutores de cobre são trefilados e trançados (condutores sólidos podem ser usados ​​para tamanhos menores, se especificado). A geometria do condutor é controlada para garantir a estabilidade da camada resistente ao fogo.
• Aplicação de camada resistente ao fogo (a estrutura depende do padrão)
• Os projetos resistentes ao fogo normalmente empregam uma camada resistente ao fogo dedicada ou camada base de mica para manter a integridade do isolamento durante a exposição ao fogo.
• Extrusão e reticulação de isolamento XLPE
• O isolamento XLPE é usado para garantir propriedades elétricas e térmicas estáveis ​​para aplicações de baixa tensão.
• Identificação e fiação do núcleo
• Os núcleos isolados são identificados e conectados de acordo com o número especificado de núcleos. O preenchimento e a fita adesiva ajudam a manter a consistência e a estabilidade da forma.
• Sistema de bainha sem halogênio com baixa emissão de fumaça e retardador de chama
• É usado um composto de bainha sem halogênio com baixo teor de fumaça e o sistema é projetado para atender aos requisitos de desempenho de retardante de chama e fumaça/toxicidade.
• Testes de rotina e controles de conformidade
• As verificações típicas de fábrica incluem resistência do condutor, espessura do isolamento, teste de faísca, teste de tensão e verificação de resistência ao fogo de acordo com os padrões e classificações exigidos.

• Condutor: Cobre
• Camada resistente ao fogo: Mica ou material resistente ao fogo equivalente (dependendo das especificações específicas)
• Camada de isolamento: Polietileno reticulado (XLPE)
• Revestimento externo: Sistema composto de baixa emissão de fumaça e livre de halogênio (LSZH), retardador de chama (dependendo das especificações específicas)
• Tipo de cabo: Cabo de alimentação de baixa tensão, adequado para instalação fixa em bandejas de cabos, conduítes, risers e circuitos de proteção

Escolha WDZBN-YJY garante emergência e segurança de vida. De acordo com requisitos de projeto ou regulatórios, os circuitos devem possuir resistência ao fogo e desempenho com baixa emissão de fumaça e livre de halogênio (LSZH).

Por favor, confirme a classificação específica de resistência ao fogo e o tempo de resistência ao fogo necessário na Lista de Quantidades (BOQ).

Selecione o número e tamanho apropriados de núcleos com base na corrente de carga, comprimento da linha, método de agrupamento e queda de tensão permitida.

Para linhas subterrâneas ou linhas com alto risco mecânico, especifique se é necessária proteção blindada. Para linhas externas, especifique a radiação UV e os requisitos ambientais.

É usado em circuitos críticos de baixa tensão que devem permanecer operacionais durante um incêndio, como iluminação de emergência, bombas de incêndio, sistemas de extração de fumaça e outras fontes de alimentação que salvam vidas.

Em muitas práticas de aquisição, “N” indica um projeto de cabo resistente ao fogo destinado a manter a integridade do circuito por um período específico durante um incêndio e a atender padrões especificados.

Os sistemas de revestimento LSZH são normalmente usados ​​para reduzir a concentração de fumaça e gases corrosivos durante um incêndio, contribuindo assim para uma evacuação mais segura e reduzindo danos ao equipamento.

Sim. É normalmente instalado em bandejas de cabos, risers, eixos e conduítes de proteção para distribuição de energia de emergência em edifícios.

Requisitos e duração de resistência ao fogo, configuração do condutor, seção transversal, comprimento total, padrões exigidos, rota de instalação, preferências de embalagem e destino.

Sim. Podemos fornecer marcações de embalagens, informações de rastreabilidade de lotes, registros de testes de rotina e documentação do projeto de acordo com os requisitos de aquisição.
