Kabel energetyczny niskiego napięcia 0,6/1kV WDZ-KYJYRP LSZH ekranowany, sterowniczy, z izolacją XLPE

WDZ-KYJYRP to nisko dymiący, bezhalogenowy, ekranowany kabel sterowniczy XLPE, odpowiedni do obwodów sterowania i monitoringu niskiego napięcia 0,6/1kV. Został zaprojektowany z myślą o kompatybilności elektromagnetycznej (EMC), bezpieczniejszym okablowaniu wewnętrznym i stabilnym okablowaniu automatyki w budynkach, tunelach i zakładach przemysłowych.

WDZ-KYJYRP jest idealny, gdy obwody sterowania wymagają wyższych wartości napięcia, bezpieczeństwa niskodymnego, bezhalogenowego (LSZH) i ekranowania w celu zmniejszenia zakłóceń w złożonych środowiskach elektrycznych.

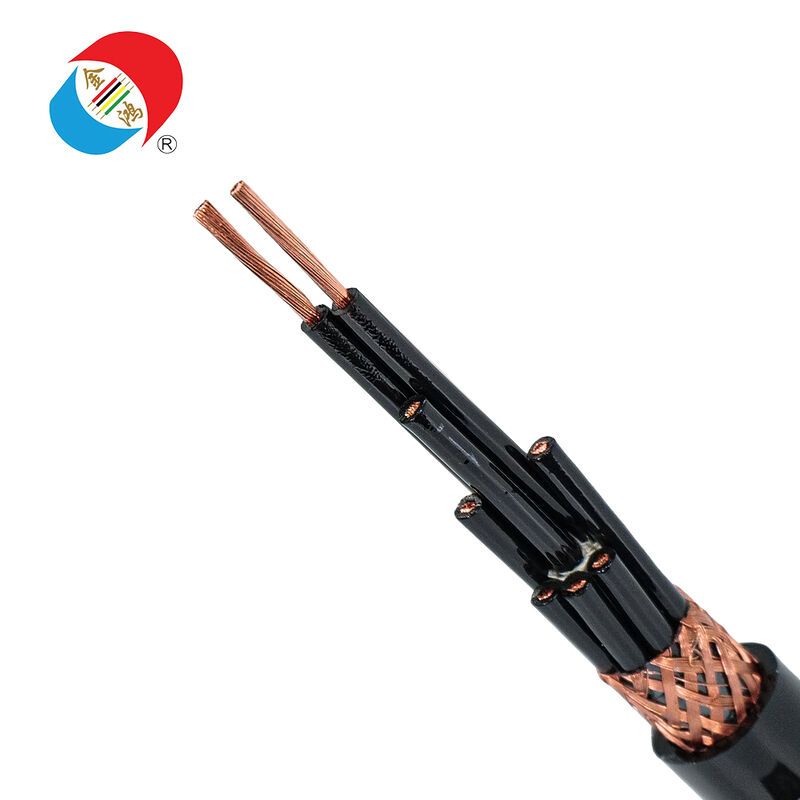

WDZ-KYJYRP to ekranowany kabel sterowniczy, zwykle wyposażony w linki miedziane, izolację XLPE, warstwę ekranującą do redukcji zakłóceń elektromagnetycznych oraz zewnętrzną osłonę niskodymną, bezhalogenową (LSZH). W porównaniu ze standardowymi kablami sterowniczymi, ten model został zaprojektowany w celu osiągnięcia trzech celów zamówień: zapewnienia bezpieczniejszego okablowania w zamkniętych lub gęsto zaludnionych przestrzeniach dzięki materiałom niskodymnym, bezhalogenowym (LSZH); poprawy stabilności jakości sygnału poprzez ekranowanie; oraz rozszerzenia zakresu zastosowań poprzez wyższą wartość znamionową niskiego napięcia (zazwyczaj 0,6/1kV). Jest szeroko stosowany w panelach sterowania automatyką, obwodach sterowania rozdzielnicami i rozdzielnicami, obwodach oprzyrządowania, systemach HVAC, pomieszczeniach sprzętu infrastruktury transportowej oraz w gęstych korytach kablowych, gdzie specyfikacje projektu obejmują kontrolę EMC i klauzule bezpieczeństwa.

Typowe napięcie znamionowe: 0,6/1 kV

Zastosowania: Obwody sterowania, monitoringu, blokowania i oprzyrządowania do instalacji stałych

Uwaga: Proszę potwierdzić konkretne normy, wymagania dotyczące ekranowania i testy odbiorcze określone w Państwa zestawieniu materiałów (BOQ).

• Okablowanie I/O PLC i DCS w automatyce przemysłowej
• Obwody sterowania rozdzielnicami, MCC i rozdzielnicami
• Obwody oprzyrządowania i monitoringu w hałaśliwym środowisku elektrycznym
• Okablowanie HVAC i systemów zarządzania budynkiem w dużych obiektach
• Stacje, tunele i węzły komunikacyjne wymagające kabli niskodymnych, bezhalogenowych (LSZH)
• Centra danych, pomieszczenia sprzętu i gęste koryta kablowe wymagające wyższej kompatybilności elektromagnetycznej (EMC)

• Koryta kablowe, kanały, koryta kablowe, szyby, korytarze i chronione trasy stałe
• Nienadaje się do ciągłego przeciągania, ciężkiego ciągnięcia lub gwałtownego ruchu o wysokiej częstotliwości

• Kable niskodymne, bezhalogenowe (LSZH) zapewniają bezpieczniejszą ewakuację i niższe ryzyko korozji

  Systemy osłonowe niskodymne, bezhalogenowe (LSZH) są używane do redukcji dymu w pożarach w zamkniętych przestrzeniach i zapobiegania powstawaniu korozyjnych gazów halogenowych.

• Ekranowanie zapewnia wyraźniejsze sygnały sterujące

  Kompletne ekranowanie pomaga zmniejszyć zakłócenia elektromagnetyczne i poprawia stabilność sygnału w pobliżu falowników, silników, rozdzielnic i instalacji kablowych o dużej gęstości.

• Izolacja XLPE zapewnia stabilną pracę przy niskim napięciu

  Izolacja XLPE zapewnia stabilne właściwości dielektryczne i stabilność termiczną dla obwodów sterowania w warunkach ciągłej pracy.

• Wyższe wartości napięcia, szerszy zasięg

  Gdy kable sterownicze współdzielą trasę układania z przewodami zasilającymi lub gdy specyfikacje projektu wymagają wyższej wydajności izolacji, zazwyczaj wymagane są kable o napięciu znamionowym 0,6/1kV.

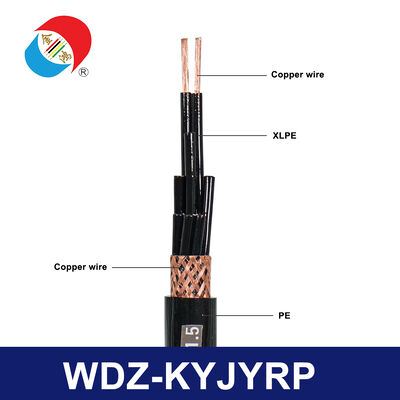

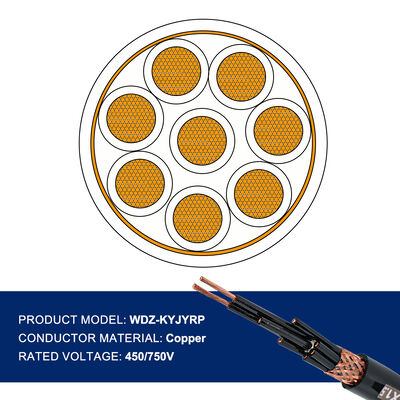

Przewodnik:

Drut miedziany linkowy

Izolacja:

Polietylen usieciowany (XLPE)

Identyfikacja rdzenia:

Numerowane lub kodowane kolorami (w zależności od wymagań)

Ekranowanie:

Integralne ekranowanie w celu zmniejszenia zakłóceń elektromagnetycznych (EMI) (warstwa pleciona i/lub taśma, w zależności od specyfikacji)

Osłona zewnętrzna:

Niskodymna, bezhalogenowa (LSZH)

Typ kabla:

Wielordzeniowy, ekranowany kabel sterowniczy do instalacji stałych

• Skręcanie przewodów i stabilność rezystancji

  Konstrukcja skręcania równoważy elastyczność i stałą rezystancję, zapewniając niezawodne działanie obwodów sterowania.

• Wytłaczanie izolacji z polietylenu usieciowanego (XLPE) i usieciowanie

  Formowanie warstwy izolacyjnej zapewnia niezawodne właściwości dielektryczne i długotrwałą stabilność.

• Prowadzenie rdzenia i kontrola geometryczna

  Montaż rdzeni zapewnia stabilną okrągłość kabla, poprawiając w ten sposób wydajność ciągnięcia w kanałach i korytach kablowych.

• Zastosowanie ekranowania i kontrola ciągłości

  Powłoka ekranująca wykorzystuje kontrolowane pokrycie w celu osiągnięcia celów kompatybilności elektromagnetycznej (EMC) i wymagań dotyczących ciągłości ekranowania.

• Niskodymna, bezhalogenowa osłona i znakowanie

  Niskodymna, bezhalogenowa osłona jest produkowana w procesie formowania wytłaczanego w celu ochrony struktury wewnętrznej i spełnienia wymagań bezpieczeństwa. Następnie jest oznaczana w celu łatwego śledzenia.

Typowe inspekcje obejmują rezystancję przewodnika, grubość izolacji, testowanie iskier, testowanie napięciowe, kontrolę wymiarów, integralność osłony i kontrolę ciągłości ekranowania (wszystkie wykonywane zgodnie z normami).

Od 2 do 61 rdzeni (w zależności od zamówienia)

0,5 0,75 1,0 1,5 2,5 4 6 10

• 4 rdzenie x 1,5
• 6 rdzeni x 1,5
• 8 rdzeni x 1,5
• 10 rdzeni x 1,5
• 12 rdzeni x 1,5
• 16 rdzeni x 1,5
• 20 rdzeni x 1,5
• 24 rdzenie x 1,5
• 30 rdzeni x 1,5
• 4 rdzenie x 2,5
• 12 rdzeni x 2,5
• 24 rdzenie x 2,5
• 7 rdzeni x 1,5
• 19 rdzeni x 1,5

1. Proszę zapoznać się z Państwa zestawieniem materiałów (BOQ) Potwierdzić wymagane normy i napięcie znamionowe (zazwyczaj 0,6/1kV)
2. Zdefiniować wymagania dotyczące ekranowania: warstwa pleciona, taśma, ogólne pokrycie ekranowaniem i cele ciągłości
3. Wybierz liczbę rdzeni i przekrój poprzeczny na podstawie kontrolowanego obciążenia, długości pętli i ograniczeń spadku napięcia
4. Potwierdź trasę instalacji, gęstość grupowania i temperaturę otoczenia
5. Potwierdź wymagania dotyczące niskodymnych, bezhalogenowych (LSZH) dla zamkniętych przestrzeni i tras publicznych
6. Określ ekranowane kable LSZH, jeśli istnieją zagrożenia mechaniczne lub problemy ze sprężaniem podziemnym na trasie.

Produkt:

WDZ-KYJYRP

Napięcie znamionowe:

0,6/1 kV

Wymagane normy:

__

Wymagania dotyczące ekranowania:

Warstwa pleciona/Taśma/Ogólne ekranowanie/Pokrycie __

Liczba i rozmiar rdzeni:

__ rdzenie x __ mm²

Całkowita długość:

__ metrów

Ścieżka instalacji:

Tacka/Kanał/Korytko kablowe/Szyb/Korytarz/Tunel

Miejsce przeznaczenia:

Kraj i port__

Warunki handlowe:

__

Pakowanie:

Rolka/Szpula

Preferowana długość szpuli:

__

Wymagane dokumenty:

__

Uwagi:

Język znaczników, harmonogram dostaw, wymagania dotyczące inspekcji

• P1 Do czego głównie służy WDZ-KYJYRP?

  O Jest używany w obwodach sterowania i monitoringu niskiego napięcia, gdzie wymagane jest bezpieczeństwo niskodymne, bezhalogenowe (LSZH) i ekranowanie w celu zmniejszenia zakłóceń i poprawy stabilności sygnału w instalacjach stałych.

• P2 Dlaczego warto wybrać kable sterownicze klasy 0,6/1kV?

  O Niektóre projekty wymagają, aby kable sterownicze ułożone wzdłuż przewodów zasilających używały wyższych klas izolacji lub spełniały bardziej rygorystyczne wymagania dotyczące izolacji w zestawieniu ilościowym (BOQ).

• P3 Jaka jest funkcja warstwy ekranującej?

  O Warstwa ekranująca pomaga zmniejszyć zakłócenia elektromagnetyczne z napędów, silników, rozdzielnic i gęstych tras kablowych, poprawiając w ten sposób niezawodność sygnałów sterujących.

• P4 Jaka jest najczęściej używana średnica drutu?

  O: Najczęściej używana średnica drutu do okablowania sterowniczego wynosi od 0,5 do 2,5 mm². Kable o większej średnicy drutu są używane do wyższej mocy sterowania lub dłuższych pętli.

• P5 Czy ten typ kabla może być używany w tunelach i budynkach użyteczności publicznej?

  O: Tak. Kabel niskodymny, bezhalogenowy (LSZH) jest często określany dla zamkniętych lub gęsto zaludnionych obszarów, gdzie jest wymagany, pod warunkiem, że normy projektu spełniają wymagane wymagania dotyczące wydajności.

• P6 Jakie informacje pomagają przyspieszyć wycenę?

  O: Normy, wymagania dotyczące ekranowania, liczba przewodów, lista przekrojów, całkowita długość (metry), trasa instalacji, miejsce przeznaczenia, metoda pakowania i wymagania dotyczące dokumentacji.
