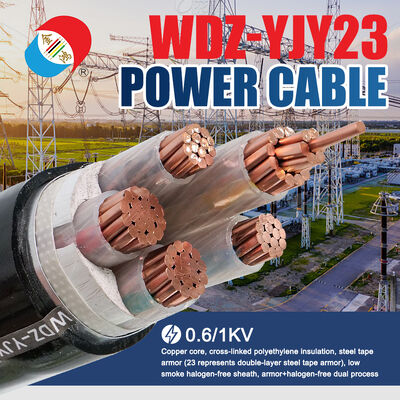

WDZ-YJY23 Wstrzymujący ogień XLPE LSZH Kabel Podwójna taśma stalowa Bezpieczeństwo
Specyfikacja produktu
Miejsce pochodzenia:
Anhui Chiny
Nazwa marki:
JinHong
Numer modelu:
WDZ-YJY23
Minimalna ilość zamówienia:
100 m
Ceny:
15-35.55 USD /m
Czas dostawy:
15-20 dni
Warunki płatności:
T/T
Podsumowanie produktu
Kabel XLPE zaprojektowany tak, aby zapobiegać rozprzestrzenianiu się płomieni i kapaniu stopionego materiału, dzięki technologii zmniejszającej palność o niskiej zawartości dymu i zerowej zawartości halogenu Cztery główne zalety — dostosowane do projektów o kluczowym znaczeniu dla bezpieczeństwa ...
Szczegóły produktu
Podkreślić:
Wyniki badań
,Kabel oporowy XLPE LSZH
,Kabel WDZ-YJY23 XLPE LSZH
Application:
Metro, przemysł, budownictwo, napowietrzne, elektrownia
Jacket:
PVC, bez, bez płaszcza, PVC lub XLPE, PVC/PE
Insulation Material:
XLPE, PVC, guma, XLPE (XLPO), xlpe lub pcv
Conductor Material:
Miedź, aluminium, splot aluminiowy z rdzeniem stalowym, miedź/aluminium, cynowane
Type:
Niskie napięcie, średnie napięcie, wysokie napięcie, izolowane, sztywne/elastyczne okrągłe
Standard:
IEC60502, IEC, BS, UL, JIS
Color:
Czarny, czerwony, niebieski, brązowy, wymaganie
Product Name:
Kabel zasilający średniego napięcia, ognioodporny 4-żyłowy opancerzony kabel elektryczny LV XLPE, mi
Conductor:
Miedź, aluminium, pasma miedzi wyżarzanej klasy 2, Cu / Al, linka
Insulation:
XLPE,XLPE PE PCV,PVC,PE,XLPE/PE/PVC
Rated Voltage:
0,6/1 kv, 3,6 ~ 35 kv, 8,7/10, 3,6/6,6, 6/10
Voltage:
0,6/1KV, niskie napięcie, średnie napięcie, 300/500 V, 450/750 V
Core:
1 rdzeń, 5 rdzeni, dupleks/tripleks/poczwórnik, 3, pojedynczy
Sheath:
PVC, ZR-PVC, LSOH, bez powłoki, PE
Packing:

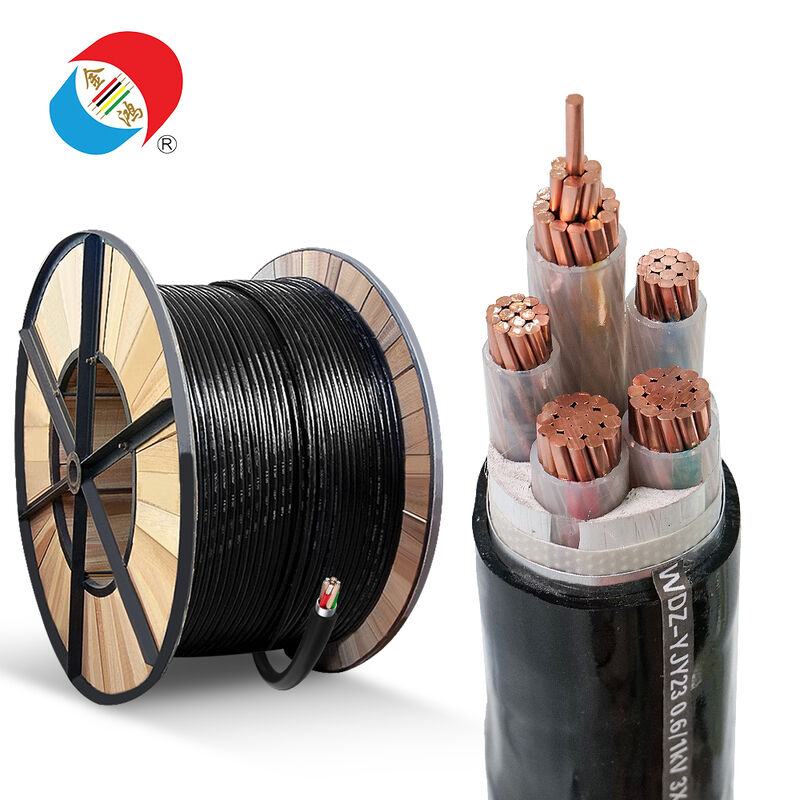

Bęben drewniany, opcjonalnie, bęben drewniano-stalowy
Conductor Type:
Linka, miedź
Opis produktu
Kabel XLPE zaprojektowany tak, aby zapobiegać rozprzestrzenianiu się płomieni i kapaniu stopionego materiału, dzięki technologii zmniejszającej palność o niskiej zawartości dymu i zerowej zawartości halogenu
Cztery główne zalety — dostosowane do projektów o kluczowym znaczeniu dla bezpieczeństwa
System uniepalniający LSZH – bezpieczeństwo przeciwpożarowe bez toksycznych gazów
WDZ-YJY23 został zaprojektowany tak, aby zmniejszyć szkody w przypadku pożaru:
- Właściwości ognioodporne:Kabel gaśnie samoczynnie po usunięciu źródła zapłonu i ma na celu zapobieganie rozprzestrzenianiu się płomienia i kapaniu stopionego materiału.
- Formuła bezhalogenowa:Podczas spalania nie wydziela się chlor, brom ani podobne gazy halogenowe, dzięki czemu nie powstaje gęsty, dławiący kwaśny dym i znacznie zmniejsza się ryzyko zatrucia lub uduszenia.
- Niska emisja dymu:Powłoka o niskim poziomie dymu i konstrukcja ognioodporna pomagają zachować lepszą widoczność; drogi ewakuacyjne pozostają bardziej widoczne, co daje więcej czasu na ewakuację i akcję ratowniczą.
- Niski wpływ korozyjny:Produkty uboczne spalania charakteryzują się stosunkowo łagodną kwasowością (pH ≥ około 4,3), co pomaga chronić metalowe podpory, sprzęt i trasy kablowe, zmniejszając koszty napraw i wymiany po pożarze.
Podwójna taśma stalowa zabezpieczająca — przeznaczona do bezpośredniego zakopywania i instalacji ukrytych
W przypadku tras wymagających zarówno odporności mechanicznej, jak i środowiskowej:
- Wzmocniona ochrona mechaniczna:Pancerz z podwójnej taśmy stalowej zapewnia wysoką odporność na nacisk i rozdarcie, zwykle do ok1100 N / 100 mm.
- Gotowy do bezpośredniego pochówku:Można go zakopać na głębokościach ok0,7 mw wielu projektach bez dodatkowych kanałów ochronnych, radząc sobie jednocześnie z zasypywaniem, osiadaniem gruntu i rutynowymi pracami budowlanymi.
- Ochrona przed gryzoniami i owadami:Pancerna konstrukcja i zewnętrzna powłoka z PE zapobiegają uszkodzeniom i otarciom zwierząt podczas ukrytego prowadzenia w ścianach, szybach i tunelach.
- Ochrona przed wnikaniem:Ogólny poziom ochrony może osiągnąć w przybliżeniuIP65, zapewniając dużą odporność na kurz, rozpryski wody i lekkie uderzenia mechaniczne.
- Żywotność:Zwykle pozwala na to połączenie pancerza i trwałej osłony25+ lateksploatacji w normalnych warunkach, zwłaszcza przy montażu zgodnie z przepisami.
Wysokiej jakości izolacja i osłona — stabilne parametry elektryczne i środowiskowe
- Izolacja XLPE:
- Temperatura pracy ciągłej do90°C, odpowiedni dla standardu0,6/1 kVdystrybucja mocy.
- Wytrzymuje niskie temperatury do ok-40°Cbez kruchości.
- Niska strata dielektryczna (tan δ ok. ≤ 0,003) przyczynia się do zmniejszenia strat energii i niezawodnej transmisji na duże odległości.
- Osłona PE:
- Nietoksyczny i przyjazny dla środowiska, zgodny z wymogami budownictwa ekologicznego.
- Doskonała odporność na warunki atmosferyczne i promieniowanie UV; brak wyraźnych pęknięć i kredowania nawet po latach ekspozycji na zewnątrz.
- Zachowuje elastyczność i wygląd bez starzenia spowodowanego plastyfikatorami, co czyni go lepszym rozwiązaniem niż konwencjonalna osłona z PVC w projektach o wysokich wymaganiach.
- Przewodnik miedziany:
- Używamiedź elektrolityczna o wysokiej czystości(przewodność bliska 99,97% IACS).
- Niska rezystancja zmniejsza gromadzenie się ciepła i spadek napięcia, zwiększając ogólną wydajność systemu.
- Utrzymuje mocne i stabilne połączenia, zmniejszając potrzebę częstego dokręcania i kontroli termicznych.
Oparte na standardach i o szerokim zastosowaniu – idealne dla obszarów o gęstym zaludnieniu
WDZ-YJY23 został zaprojektowany tak, aby pasował do odpowiednichobowiązkowe normy przeciwpożarowe i środowiskowe, w tym między innymi:
- GB/T 19666:Ogólne wymagania dotyczące właściwości kabli trudnopalnych i ognioodpornych
- GB 12666:Testowanie ognioodporności i ognioodporności kabli i przewodów
- GB 50217oraz powiązane przepisy budowlane/instalacyjne dotyczące kabli w pomieszczeniach o dużym natężeniu ruchu
Typowe pola, w których mają zastosowanie te wymagania:
- Metro, lotniska, główne dworce kolejowe
- Szpitale, szkoły, duże centra handlowe
- Centra danych, sterownie i obiekty przemysłowe bezhalogenowe
Opcje instalacji obejmująw ziemi, w kanałach kablowych, nad głową, w korytkach kablowych i tunelach, dzięki czemu WDZ-YJY23 obsługuje większość przypadków użycia o wysokim stopniu zgodności.
Kluczowe dane techniczne (typowe rozmiary)

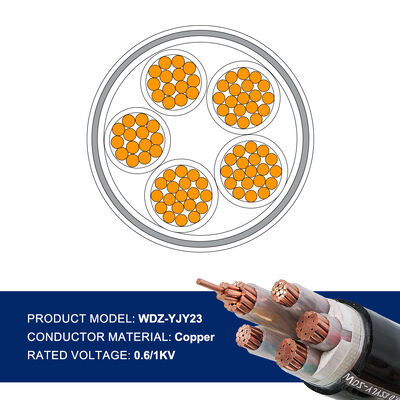

| Żyły * Przekrój (mm²) | Typ przewodnika | Grubość izolacji (mm) | Grubość pancerza (mm) | Grubość osłony (mm) | Około. Średnica zewnętrzna (mm) | Napięcie znamionowe (kV) | Około. Masa (kg/km) | Rezystancja DC przy 20°C (Ω/km) |
|---|---|---|---|---|---|---|---|---|
| 3*10 + 1*6 | Miedź o wysokiej czystości | 1,0 | 0,8 | 2.0 | 29,8 | 0,6/1 | 480 | ≤ 1,83 |
| 3*16 + 1*10 | Miedź o wysokiej czystości | 1,0 | 0,8 | 2.0 | 33,5 | 0,6/1 | 650 | ≤ 1,15 |
| 3*25 + 1*16 | Miedź o wysokiej czystości | 1.2 | 0,8 | 2.2 | 39.2 | 0,6/1 | 920 | ≤ 0,74 |
| 3*50 + 1*25 | Miedź o wysokiej czystości | 1.4 | 1,0 | 2.5 | 48,6 | 0,6/1 | 1580 | ≤ 0,38 |
| 4*120 | Miedź o wysokiej czystości | 1.6 | 1,0 | 2.8 | 60,5 | 0,6/1 | 2850 | ≤ 0,16 |
| 5 * 240 | Miedź o wysokiej czystości | 2.0 | 1.2 | 3.2 | 85,3 | 0,6/1 | 5680 | ≤ 0,08 |
Opcje niestandardowe:
• 1-5 żył o przekrojach od1,5 - 400 mm²
• Gatunki trudnopalneWDZ-A / WDZ-B / WDZ-Cdostępne w miarę potrzeb
• Napięcie znamionowe można zwiększyć (np. do około10 kVkonfiguracje)
• Opcjonalne przewody, w tymmiedź beztlenowaz jeszcze wyższą przewodnością tam, gdzie jest to określone
• 1-5 żył o przekrojach od1,5 - 400 mm²
• Gatunki trudnopalneWDZ-A / WDZ-B / WDZ-Cdostępne w miarę potrzeb
• Napięcie znamionowe można zwiększyć (np. do około10 kVkonfiguracje)
• Opcjonalne przewody, w tymmiedź beztlenowaz jeszcze wyższą przewodnością tam, gdzie jest to określone
Zalecane scenariusze zastosowań
✅ Wysokie budynki i wieże mieszkalneIdealny do głównych pionów i podłogowych obwodów dystrybucyjnych w środowiskach o dużym natężeniu ruchu, gdzie wymagana jest niska zawartość dymu i brak halogenów, aby zapewnić odporność na ogień.
✅ Linie metra, lotniska i terminale kolejoweWspomaga bezpieczną ewakuację w pomieszczeniach podziemnych lub półzamkniętych, ograniczając emisję dymu i toksycznych gazów podczas pożarów kabli.
✅ Szpitale, szkoły i duże kompleksy handloweNadaje się do obiektów podlegających rygorystycznym audytom bezpieczeństwa, gdzie zapobieganie wtórnym obrażeniom ludzi jest równie ważne jak ciągłość zasilania.
✅ Centra danych i sieci/sterownieZmniejsza ryzyko uszkodzeń korozyjnych serwerów, sprzętu komunikacyjnego i precyzyjnej elektroniki podczas pożaru.
✅ Zakłady produkujące elektronikę, chemię i czystą produkcjęKonstrukcja bezhalogenowa i o niskiej toksyczności spełnia wiele wymagań procesowych i środowiskowych we wrażliwych środowiskach produkcyjnych.
✅ Podziemne korytarze użyteczności publicznej i tunele tranzytowePodwójny pancerz i osłona z PE zapewniają odporność na wilgoć i korozję podczas długotrwałej pracy w tunelach i wykopach.
✅ Projekty miejskie i mostyNadaje się do długoterminowych tras zewnętrznych, gdzie ważne są warunki atmosferyczne, ekspozycja na promieniowanie UV i zgodność z koncepcjami zielonego budownictwa.
Często zadawane pytania - Kabel pancerny WDZ-YJY23 LSZH
P1: Dlaczego warto wybrać kable bezhalogenowe o niskiej emisji dymu zamiast standardowych kabli w osłonie PVC?
Podczas pożaru materiały na bazie PCW mogą wytwarzać gęsty, żrący dym i gazy zawierające kwas halogenowy, które mogą zaszkodzić ludziom i zniszczyć sprzęt. Materiały LSZH znacznie zmniejszają emisję dymu i eliminują gazy halogenowo-kwasowe, dzięki czemu drogi ewakuacyjne są bardziej widoczne i ograniczają narażenie na toksyczność.
P2: Czy WDZ-YJY23 nadaje się do bezpośredniego zakopania?
Tak. Pancerz z podwójnej taśmy stalowej i płaszcz zewnętrzny z polietylenu sprawiają, że nadaje się do wielu zastosowań w zakopywaniu bezpośrednio, a także do ukrytych tras w ścianach i kanałach podziemnych. Został zaprojektowany tak, aby wytrzymać nacisk gruntu, osiadanie i typowe działania na miejscu, jeśli instalacja jest zgodna z odpowiednimi przepisami inżynieryjnymi.
P3: W jaki sposób ten kabel chroni wrażliwy sprzęt, taki jak serwery lub systemy sterowania?
Ponieważ WDZ-YJY23 wykorzystuje materiały bezhalogenowe i wytwarza mniej gazów korozyjnych, znacznie zmniejsza ryzyko uszkodzenia części metalowych, płytek drukowanych i złączy podczas pożaru i po nim w porównaniu z konwencjonalnymi kablami zawierającymi halogeny.
P4: Czy WDZ-YJY23 można używać na zewnątrz?
Tak. Powłoka PE zapewnia bardzo dobrą odporność na warunki atmosferyczne i promieniowanie UV. Nadaje się zarówno do instalacji wewnętrznych, jak i zewnętrznych, w tym na odsłoniętych trasach, o ile konstrukcja mechaniczna i prowadzenie spełniają odpowiednie normy.
P5: Jakie klasy ognioodporności są dostępne?
Standardowe projekty zakładają poziom ognioodporności odpowiadający w przybliżeniuKlasa B, podczas gdy wyższe poziomy, takie jakKlasa Amogą być dostarczone na żądanie, w zależności od lokalnych przepisów i wymagań projektu.
P6: Skąd mam wiedzieć, czy WDZ-YJY23 jest właściwym wyborem dla mojego projektu?
Jeśli Twój projekt obejmujezatłoczonych przestrzeniach, zamkniętych środowiskach lub rygorystycznych audytów przeciwpożarowych i środowiskowych– takich jak wieżowce, transport publiczny, placówki medyczne lub centra danych – WDZ-YJY23 jest zwykle mocnym kandydatem. Podziel się obowiązującymi normami i warunkami projektu, a zespół projektowy może potwierdzić przydatność i zalecić rozmiary.
