LSZH کابل برق عایق معدنی مقاوم در برابر آتش 5 هسته کابل الکتریکی

YTTW یک کابل کم ولتاژ و معدن جدا کننده و فلزی است که برای مقاومت در برابر آتش و تامین برق با قابلیت اطمینان بالا طراحی شده است.مناسب برای مدار های اضطراری و ایمنی زندگی در ساختمان ها و زیرساخت هایی است که شعله، گرما، کنترل دود و تداوم مدار مهم هستند.

هنگامی که نیاز به تأمین برق در صورت آتش سوزی وجود دارد، کابل های معمولی نمی توانند این الزامات را برآورده کنند.کابل های YTTW عایق معدنی برای مدارهای حیاتی طراحی شده اند که نیاز به مقاومت در برابر آتش دارند، عملکرد کم دود (با پوشش های مناسب اختیاری) و عملکرد قابل اعتماد در محیط های خشن.

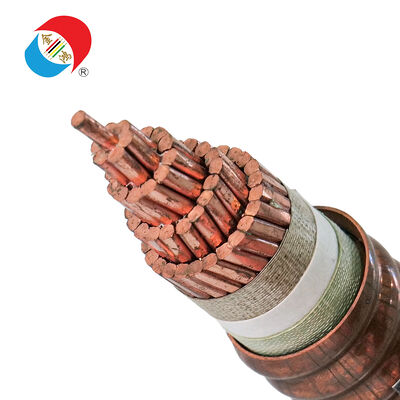

YTTW به طور معمول به عنوان یک کابل برق معدن عایق بندی شده و فلزی مشخص شده است. به جای استفاده از عایق پلیمر به عنوان محیط عایق اولیه،از مواد عایق معدنی غیر ارگانیک در یک پوشش فلزی استفاده می کند.، که منجر به مقاومت قوی در برابر آتش و مقاومت در برابر گرما، مقاومت در برابر شعله و تحمل عوامل مختلف محیط زیست می شود.YTTW به طور گسترده ای در توزیع برق اضطراری و مدارهای ایمنی زندگی استفاده می شود که در آن حفظ یکپارچگی مدار یک نیاز اولیه طراحی است.

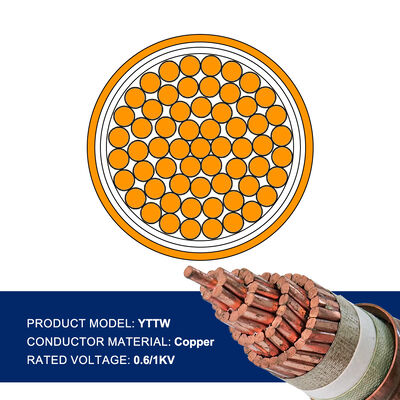

درجه بندی ولتاژ معمولی:

0.6/1 کلوولت (با توجه به پروژه)

کاربردهای رایج ولتاژ پایین:

تغذیه های اضطراری، مدارهای ایمنی زندگی، منابع برق تجهیزات حیاتی

معیارهای پذیرش:

لطفاً استانداردها و درجه حرارت آتش مورد نیاز برای پروژه و حوزه قضایی شما را تایید کنید.

• سیستم های روشنایی اضطراری و تخلیه
• پمپ های آتش نشانی، پمپ های پاشنده و تغذیه تجهیزات آتش نشانی
• فن های خروجی دود، فن های تقویت کننده و سیستم های استخراج دود
• منابع برق هشدار آتش و مدارهای نظارت حیاتی
• منابع برق اضطراری آسانسورها و مدارهای حمل و نقل عمودی حیاتی
• بیمارستان ها، مراکز داده، مراکز کنترل و امکانات مهم
• متروها، تونل ها، فرودگاه ها و مراکز حمل و نقل که مشخصات کابل بر ایمنی آتش متمرکز است
• سایت های صنعتی که انتخاب کابل به قرار گرفتن در معرض دمای بالا یا الزامات دوام آتش بستگی دارد

• چاه های بلند، پله های اضطراری و سیم های ضد آتش
• تونل های خدمات زیرزمین، راهروهای خدمات عمومی و اتاق های کامپیوتری
• مناطقی که نیاز به مقاومت بیشتر در برابر گرما، مقاومت در برابر شعله، مقاومت در برابر رطوبت و مقاومت در برابر ضربه دارند (با توجه به مسیر کابل کشی)

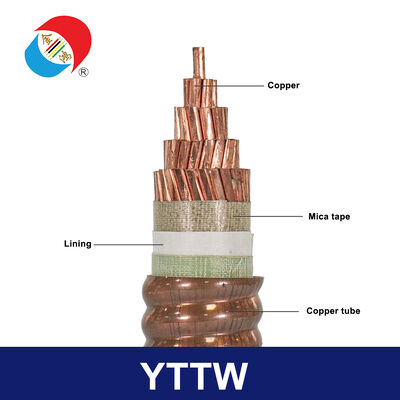

راننده:

مس (سخت یا رشته دار، بسته به ساخت)

عایق بندی:

عایق معدنی غیر ارگانیک

پوشش:

پوشش فلزی (معمولاً مس یا مس مبتنی بر مس، بسته به ساخت)

لایه بیرونی:

پوشش بیرونی محافظ (معمولا برای نصب، شناسایی و الزامات کم دود استفاده می شود)

زره:

معمولاً لازم نیست زیرا پوشش فلزی محافظت را فراهم می کند؛ بسته به الزامات سیم کشی ممکن است محافظت خارجی اضافی مورد نیاز باشد.

نوع کابل:

کابل های ضد آتش و ضد آتش برای تجهیزات ثابت

1. آماده سازی راننده

   هادی مس برای رسیدن به اهداف مقاومت و انعطاف پذیری مورد نیاز درمان می شود.

2. پر کردن عایق معدنی

   یک لایه عایق معدنی غیر ارگانیک در اطراف هادی پر می شود تا سیستم عایق اولیه را تشکیل دهد.

3. شکل گیری پوشش فلزی

   یک پوشش فلزی در اطراف ساختار هسته ای عایق شکل می گیرد و مطابق با الزامات طراحی مهر و موم می شود.

4. کنترل فشرده سازی و ابعاد

   کابل تحت فشرده سازی و کنترل ابعاد برای اطمینان از عملکرد الکتریکی ثابت و یکپارچگی مکانیکی قرار می گیرد.

5. درمان گرما و راست کردن

   یک فرآیند درمان حرارتی برای تثبیت خواص مواد و بهبود ویژگی های عملیاتی استفاده می شود.

6. پوشش بیرونی (اختیاری)

   یک لایه محافظ خارجی می تواند برای برآورده کردن الزامات مقاومت در برابر سایش، شناسایی و عملکرد کم دود استفاده شود.

7. بازرسی های معمول

   بازرسی های معمول شامل مقاومت هادی، یکپارچگی عایق بندی، آزمایش ولتاژ بالا با توجه به استانداردها، بررسی ابعاد، بررسی پیوستگی پوشش و بازرسی بصری است.

1C / 2C / 3C / 4C / 5C

1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240

• 1C × 4
• 1C × 6
• 1C × 10
• 1C × 16
• 2C × 2.5
• 2C × 4
• 2C × 6
• 3C × 2.5
• 3C × 4
• 3C × 6
• 4C × 10
• 4C × 16
• 4C x 25
• 5C × 10
• 5C × 16
• 5C × 25

1. تایید الزامات حفاظت از آتش پروژه (درجه مقاومت در برابر آتش، مدت زمان یکپارچگی مدار، الزامات حفاظت از دود، کلاس خط)
2. تایید ولتاژ و تنظیمات سیستم
3. تعداد هسته ها را بر اساس طراحی مدار و نمودار سیم کشی خنثی/حفظی انتخاب کنید.
4. مساحت برش متقابل را بر اساس جریان، فاصله، کاهش ولتاژ مجاز و شرایط نصب انتخاب کنید.
5. برای کابل های عایق شده معدنی و پوشش فلزی، سیستم پایان و لوازم مورد نیاز را تأیید کنید.
6. برای کاهش مفاصل در خطوط بحرانی یک طرح طولی تهیه کنید.
7. بسته اسناد را برای بازرسی و پذیرش تایید کنید.

محصول:

YTTW

درجه ولتاژ:

..

استانداردهای مورد نیاز:

..

الزامات حفاظت از آتش (مدت/تصنیف):

..

تعداد هسته ها:

..

مساحت و مقدار برش متقاطع:

..

کل طول (متری):

..

راه نصب:

راهرو/شاخ/ تونل/ راهرو/ اتاق تجهیزات

الزامات پوشش:

بله/نه، نوع: __

مقصد:

کشور و بندر:

شرایط تجاری:

..

بسته بندی:

ریل/درم

طول مورد نظر:

..

مدارک مورد نیاز:

..

سوال 1: کابل های YTTW عمدتا برای چه استفاده می شوند؟

A: کابل های YTTW به طور معمول در مدارهای برق اضطراری و ایمنی زندگی مورد استفاده قرار می گیرند که مقاومت در برابر آتش و تداوم مدار توسط مشخصات پروژه مورد نیاز است.

سوال ۲: کابل های YTTW از کابل های استاندارد XLPE/PVC چه تفاوتی دارند؟

ج: کابل های YTTW معمولاً از عایق معدنی غیر ارگانیک و یک پوشش فلزی به عنوان ساختار ایمنی اصلی خود استفاده می کنند.که آنها را برای مدارهای آتش حساس تر از مدارهای توزیع عمومی مناسب تر می کند.

سوال 3: آیا کابل های YTTW برای روشنایی اضطراری و تغذیه پمپ آتش مناسب هستند؟

A: بله، کابل های YTTW به طور معمول برای نورپردازی اضطراری، پمپ های آتش نشانی، فن های خروجی دود و سایر سیستم های حیاتی مورد استفاده قرار می گیرند که مقاومت در برابر آتش مورد نیاز است.

س4: آیا کابل های YTTW نیاز به پوشش بیرونی دارند؟

A: بسیاری از پروژه ها نیاز به یک پوشش بیرونی برای پاسخگویی به الزامات شناسایی، حفاظت از سایش و عملکرد کم دود دارند.انتخاب خاص بستگی به محیط نصب و استانداردها دارد.

س5: در هنگام پایان دادن به قرارداد باید به چه چیزی توجه کرد؟

ج: کابل های عایق شده معدنی و پوشش فلزی به طور معمول نیاز به کیت های پایانی سازگار و روش های نصب مناسب برای حفظ عملکرد و یکپارچگی پوشش دارند.لطفا سیستم های اتصال مورد نیاز برای پروژه خود را تایید کنید.

س6 برای یک نقل قول دقیق به چه اطلاعاتی نیاز است؟

درجه بندی ولتاژ، الزامات حفاظت در برابر آتش، تعداد هسته ها، سطح برش، طول کل، نوع کابل، الزامات پوشش بیرونی، مقصد، ترجیحات بسته بندی،و مدارک مورد نیاز.
