YJLHV22 کابل زره ای آلومینیوم آلیاژ XLPE 0.6/1kV برای اجراهای بلند LV

YJLHV22 یک کابل برق ولتاژ 0.6/1kV با هادی های آلیاژ آلومینیوم، عایق XLPE و پنل نوار فولادی است که برای نصب ثابت مناسب است.آن را به طور خاص برای برنامه های کاربردی تغذیه فاصله طولانی در لوله و خندق نیاز به حفاظت مکانیکی طراحی شده است، ساخت سبک و مقرون به صرفه.

YJLHV22 اقتصاد رسان های مدرن آلومینیوم را با عملکرد محافظ تیپ فلزی V22 ترکیب می کند،که آن را برای تغذیه های زیرزمینی ولتاژ پایین ایده آل می کند، توزیع صنعتی و خطوط برق صنعتی.

YJLHV22 یک کابل برق کم ولتاژ زرهی است که به طور معمول دارای هادی های رشته ای از آلیاژ آلومینیوم ، عایق XLPE ، پوشش داخلی ، زره نوار فولادی و یک پوشش خارجی محافظ است.این به طور گسترده ای در پروژه هایی که نیاز به حفاظت مکانیکی در خطوط زیرزمینی یا خط خطر بالا دارند و در عین حال وزن و بودجه نصب را کنترل می کنند استفاده می شود. رسانای آلومینیوم کمک می کند تا وزن کابل را کاهش دهد و قرار دادن و لجستیک را تسهیل کندساخت زره V22 مقاومت کابل را در برابر فشرده سازی و فشارهای خارجی در دستگاه های لوله و خندق بهبود می بخشداین نوع کابل به طور معمول در تغذیه های اصلی، توزیع برق پارک صنعتی و خطوط ولتاژ پایین طولانی استفاده می شود. ساخت قوی آن باعث افزایش قابلیت اطمینان در زمینه می شود.

ولتاژ نامی معمولی:0.6/1 کلوولت

سناریوهای کاربرد:خورنده های ولتاژ پایین و خطوط توزیع

شرح پروژه:لطفاً استانداردهای مربوطه و آزمایشات پذیرش مورد نیاز در اعلامیه کمیت (BOQ) شرکت خود را تأیید کنید.

• خندق های زیرزمینی کابل و تغذیه های خندق محافظت شده
• راهروهای زیرزمینی و سیم کشی پیرامتر
• پارک های صنعتی، انبارها و پارک های تجاری و همچنین توزیع برق ولتاژ پایین در مسافت های طولانی
• انتقال داخلی/خارجی از طریق لوله ها و بشینگ ها
• خطوطی که ممکن است خطر فشرده سازی را ایجاد کنند

• خاکسپاری مستقیم بدون محافظت از خندق/زنجان کابل مورد نیاز است (لطفا ساختار نامی خط را تأیید کنید)
• خطوط به طور کامل در داخل با سینی های کابل محافظت شده هستند، که حداقل خطر مکانیکی را ایجاد می کند (طراحی بدون زره ممکن است کافی باشد)

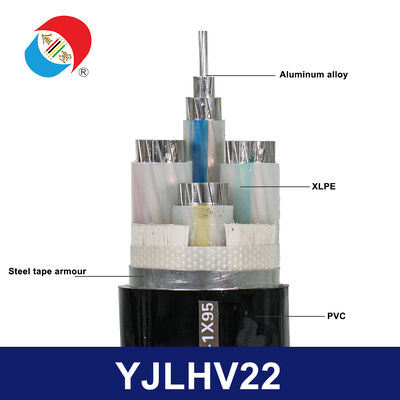

• راننده:لوله ای از آلومینیوم
• عایق بندی:پلی اتیلن متقاطع (XLPE)
• گاسکت:لایه محافظ داخلی رابط زره
• زره:نوار فولادی (نوع V22)
• پوشش بیرونی:پوشش محافظ (با توجه به استانداردهای پروژه)
• روش نصب:نصب ثابت در لوله ها، خندق ها، راهروها و سیم کشی های خارجی محافظت شده.

• آماده سازی هادی آلیاژ
  پردازش و رشته بندی میله های آلیاژ به شدت کنترل می شود تا ثبات مقاومت و آسان بودن دستکاری را تضمین کند.
• اکستروژن و پیوند متقاطع عایق XLPE
  قالب گیری عایق برای اطمینان از ثبات و ثبات طولانی مدت خواص دی الکتریک ولتاژ پایین طراحی شده است.
• ساختار سیم هسته ای و کنترل هندسه
  گردی در طول مونتاژ سیم هسته ای حفظ می شود و اصطکاک کششی در داخل لوله کاهش می یابد.
• شیم و زره
  شیم ها سیم اصلی را محافظت می کنند که سپس با نوار فولادی کنترل شده برای حفاظت مکانیکی تقویت شده است.
• پوشش و علامت گذاری
  پوشش بیرونی از سایش و حفاظت از محیط زیست برخوردار است و دارای علامت های چاپی شفاف برای ردیابی است.

• بازرسی های معمول شامل مقاومت هادی، ضخامت عایق بندی، آزمایش جرقه، آزمایش ولتاژ (بر اساس نیاز) ، بازرسی ابعاد و تأیید یکپارچگی زره / پوشش است.

• 1C برای خورنده های تک هسته ای
• 3C برای مدارهای سه فاز (با توجه به طراحی)
• 4C برای سه فاز با حالت خنثی (معمول)
• 5C برای سه فاز با سلول های خنثی و محافظ (با توجه به طراحی)

• 16 25 35 50 70 95 120 150 185 240 300 400 500

• 4C x 25 4C x 35 4C x 50 4C x 70 4C x 95 4C x 120
• 3C x 35 3C x 50 3C x 70 3C x 95 3C x 120
• 1C × 150 1C × 185 1C × 240 1C × 300
• 5 هسته × 25 هسته × 5 هسته × 35 هسته × 50 هسته × 70

1. تایید استانداردهای پروژه و الزامات سطح ولتاژ 0.6/1kV
2. نوع خط و سطح خطر مکانیکی را تأیید کنید (خندق کابل، خندق، راهرو)
3. مقدار هسته را بر اساس طراحی سیستم انتخاب کنید (تقاضیات عایق خنثی و محافظ)
4. انتخاب منطقه برش متقابل بر اساس جریان بار، فاصله، گروه بندی، شرایط خندق خاک / کابل و محدودیت های افت ولتاژ
5. روش ها و لوازم جانبی لوله های آلومینیومی را تأیید کنید
6. تنظیم گزینه های طول ریل برای کاهش مفاصل و سرعت نصب
