WDZA-YJY LSZH کابل برق ضد شعله XLPE 0.6/1kV برای ساختمان های امن تر

WDZA-YJY LSZH کابل برق ضد شعله XLPE 0.6/1kV برای ساختمان های امن تر

نام تجاری: JinHong
شماره مدل: wdza-yjy
حداقل مقدار سفارش: 100 متر
قیمت: 10.15-25 USD/m
شرایط پرداخت: T/T
اطلاعات جزئیات
محل منبع:
آنهویی چین
درجه حرارت:
-40 تا 90 درجه سانتی گراد
برنامه:
توزیع برق در محیط های صنعتی
ولتاژ:
تا 33 کیلو ولت
ضد شعله:
بله
نوع کابل:
زرهی یا غیرمجاز
رعایت استانداردها:
IEC، BS، UL، یا IEEE
مقاومت در برابر روغن:
بله
مواد رسانا:
مس یا آلومینیوم
مقاومت در برابر آب:
بله
مواد عایق:
PVC، XLPE، یا لاستیک
روش نصب:
زیرزمینی، بالای سر، یا داخلی
محدوده کابل:
1.5 میلی متر مربع تا 1000 میلی متر مربع
تعداد هسته ها:
۱ تا ۵ هسته
مواد غلاف:
PVC، PE یا LSZH
نام محصول:
کابل برق صنعتی
برجسته کردن:

0.6/1kV کابل ولتاژ پایین,کابل کم ولتاژ بدون زره

,

unarmored low voltage cable

توضیحات محصول
WDZA-YJY کابل پلی اتیلن کم دود بدون هالوجن و ضد شعله 0.6 / 1kV ، امکان نصب ایمن تر
توضیحات محصول

WDZA-YJY یک کابل برق ضد شعله پلی اتیلن عایق با ارتباط متقابل بدون هالوژن است که برای سیم کشی ثابت ولتاژ 0.6/1kV مناسب است. برای ساختمان های عمومی، مترو، بیمارستان ها،و مناطق مسکونی پرجمعیتهدف آن کاهش دود و گاز های خوردنی در آتش سوزی است.

ارزش اصلی

اگر اعلامیه کمیت (BOQ) شما نیاز به استفاده از کابل ضد شعله بدون هالوجن با دود کم در فضاهای محدود یا بسته دارد، WDZA-YJY انتخاب ایده آل است.

خلاصه ی محصول

WDZA-YJY یک کابل برق هسته مس کم ولتاژ با عایق پلی اتیلن (XLPE) متقاطع و یک سیستم پوشش خارجی کم دود بدون هالوجن (LSZH) است.در مقایسه با کابل های برق استاندارد PVC، کابل های WDZA-YJY به کاهش غلظت دود و تولید گازهای هالوجن خوردنی در هنگام آتش سوزی کمک می کنند،در نتیجه بهبود دید و کاهش خطر آسیب ثانویه به افراد و تجهیزاتبه طور گسترده ای در ساختمان های عمومی، زیرساخت های حمل و نقل، مراکز داده، تونل ها، فرودگاه ها، بیمارستان ها، هتل ها و خطوط کابلی متراکم که در آن بند های ایمنی در اسناد داوطلبی گنجانده شده است استفاده می شود..

درجه بندی ولتاژ پایین
ولتاژ نامی معمولی:
0.6/1 کلوولت
کاربردها:
خورنده های توزیع ولتاژ پایین و مدارهای نصب ثابت
سناریوهای کاربرد WDZA-YJY
  • ساختمان های عمومی و مکان های پرجمعیت که نیاز به کابل های بدون هالوجن کم دود (LSZH) دارند
  • مترو، راه آهن، ایستگاه ها، تونل ها و گذرگاه های زیرزمینی
  • بیمارستان ها، مدارس، هتل ها، مراکز خرید، فرودگاه ها و مراکز نمایشگاه
  • مراکز داده و خطوط خدمات حیاتی با الزامات بسیار بالا برای کنترل دود
  • سینی های کابل، بلند کننده ها، شاخه ها و راهروهای دارای توزیع کابل متراکم
  • مدارهای توزیع داخلی و خطوط محافظت شده در فضای باز با توجه به طراحی پروژه
چرا خریداران WDZA-YJY را انتخاب می کنند؟
  • امنیت کم دود بدون هالوجن (LSZH) را برای پرسنل و تجهیزات فراهم می کند

    در مقایسه با سیستم های سنتی با پوشش هالوجن، WDZA-YJY برای کاهش دود و به حداقل رساندن انتشار گازهای خوردگی طراحی شده است،بنابراین حمایت از تخلیه های امن تر و کاهش خطر خوردگی تجهیزات.

  • درجه بندی ضد شعله، اجازه می دهد تا مسیر کابل کنترل شده

    طراحی شده برای محدود کردن گسترش شعله در مسیرهای کابل در چاه ها و راهروهای ساختمان.

  • عایق XLPE عملکرد توزیع برق ولتاژ پایین پایدار را تضمین می کند

    XLPE عملکرد الکتریکی و حرارتی قابل اعتماد را برای تغذیه کننده ها و منبع برق بار مداوم فراهم می کند.

  • انطباق، آماده برای تامین مستقیم

    اندازه های مشترک و ساخت استاندارد، تطبیق صورتحساب کمیت، فرآیندهای تأیید و برنامه های تحویل مرحله ای را تسهیل می کند.

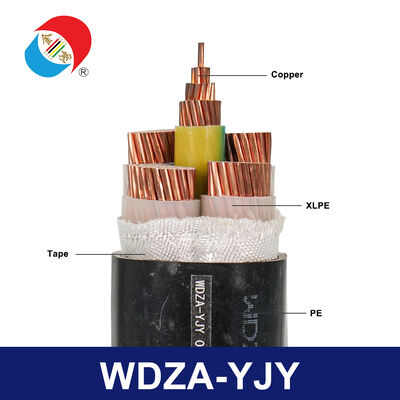

چشم انداز ساختاری
راننده:
سیم فلزی مس
عایق بندی:
پلی اتیلن متقاطع (XLPE)
سیستم پوشش:
پوشش بیرونی کم دود بدون هالوجن (LSZH) (تعداد ضد شعله)
زره:
هیچ کدام (بدون زره، مگر اینکه مشخص شود)
نوع نصب:
نصب ثابت در ساختمان و کابل های زیرساخت
یادداشت های فرآیند و تولید
  • برقراری ارتباط با لوله های مس
  • کشش برای اطمینان از ثبات مقاومت و عملکرد پایانی ثابت کنترل می شود.
  • اکستروژن و پیوند متقاطع عایق XLPE
  • لایه عایق بندی به صورت یک لایه دی الکتریک قوی مناسب برای کاربردهای ولتاژ پایین است.
  • شناسایی هسته و مونتاژ
  • هسته ها شناسایی شده و در هندسه ای پایدار برای طراحی صاف تر و یک ساختار پوشش ثابت انباشته می شوند.
  • فرمولاسیون و اکستروژن ترکیبات کم دود بدون هالوجن (LSZH)
  • ترکیب پوشش کم دود و بدون هالوجن (LSZH) برای رسیدن به اهداف عملکرد کم دود و بدون هالوجن پردازش و اکستروید می شود و با درجه retardant شعله به عنوان مورد نیاز طبقه بندی می شود.
  • بازرسی های معمول
  • بازرسی های معمول شامل مقاومت هادی، ضخامت عایق بندی، آزمایش جرقه، آزمایش ولتاژ، بازرسی ابعاد و یکپارچگی پوشش است.
خلاصه ای از مشخصات مشترک
پیکربندی سیم هسته ای مشترک (خصوص پروژه)
  • 1C: برای خورنده های تک هسته ای و مدارهای اختصاصی
  • 2C: برای مدارهای تک فازی
  • 3C: برای مدارهای سه فاز بدون سیم خنثی (مخصوص طراحی)
  • 4C: برای توزیع سه فاز با سیم خنثی
  • 5C: برای توزیع سه فاز با سیم خنثی و زمین محافظ (PE) (طراحی خاص)
  • پیکربندی های 3+1 و 3+2 می توانند با توجه به مشخصات طراحی محلی استفاده شوند.
ابعاد مشترک برش متقاطع (mm2)

1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300

ترکیب پروژه های مشترک
  • 2C × 2.5 2C × 4 2C × 6
  • 3C × 4 3C × 6 3C × 10
  • 4C × 10 4C × 16 4C × 25 4C × 35 4C × 50
  • 5 هسته × 10 5 هسته × 16 5 هسته × 25
مشخصات (ممکن است به طور مستقیم کپی شود)
مدل:
WDZA-YJY
نوع کابل:
کابل برق کم ولتاژ مس عایق شده پلی اتیلن (XLPE) بدون هالوژن و کم دود
ولتاژ نامی:
0.6/1 کلوولت
راننده:
سیم فلزی مس
عایق بندی:
پلی اتیلن متقاطع (XLPE)
پوشش بیرونی:
درجه ضد شعله ای بدون هالوجن کم دود (LSZH)
زره:
هیچ کدام (غیر زره دار)
گزینه های اصلی:
1 هسته، 2 هسته، 3 هسته، 4 هسته، 5 هسته، 3+1، 3+2 (بر اساس نیاز)
محدوده اندازه ی مشترک:
1.5 تا 300 mm2 (با توجه به تعداد هسته و استاندارد)
دمای کار معمولی:
تا 90°C (XLPE) (طراحی بستگی به استانداردها دارد)
روش های نصب معمول:
سینی های کابل، لوله های لوله کشی، لوله های بلند، گودال ها، راهروها، سیم های محافظت شده
بسته بندی:
کابل های کوچک در رول هستند؛ کابل های بزرگ در رول های صادراتی هستند.
تنظیمات اختیاری:
زبان علامت گذاری پوشش، علامت گذاری بسته بندی، نمودار طول رول، مجموعه مستندات، پشتیبانی از بازرسی
راهنمای انتخاب
  • برای مکان های بسته یا با تراکم زیاد که نیاز به خصوصیات کم دود بدون هالوجن (LSZH) و ضد شعله دارند، مدل WDZA-YJY را انتخاب کنید.
  • لطفاً درجه بندی مورد نیاز برای مهار کننده شعله و الزامات عملکرد LSZH را در استانداردهای پروژه تأیید کنید.
  • تعداد هسته ها را بر اساس طراحی خنثی و PE انتخاب کنید.
  • اندازه هادی را بر اساس محدودیت های جریان، فاصله، گروه بندی، دمای محیط و افت ولتاژ انتخاب کنید.
  • اگر خطرات مکانیکی زیرزمینی در ارتباط با سیم کشی وجود داشته باشد، یک مدل LSZH زرهی را با توجه به الزامات پروژه مشخص کنید.
الگوی پرسش سریع
محصول:
WDZA-YJY
ولتاژ:
0.6/1 کلوولت
استانداردهای مورد نیاز:
..
الزامات کم دخانیات بدون هالوجن (LSZH):
..
Flame Retardant Rating: درجه بندی ضد شعله
..
پیکربندی هسته:
..
ابعاد و مقدار برش متقابل:
..
طول کل:
__ متر
روش نصب:
سینی/کانول/رایسر/شافت/کوریدور/حفظ در فضای باز
مقصد:
کشور و بندر
شرایط تجاری:
..
بسته بندی:
رولی / رول
طول ريل مورد نظر:
..
مدارک مورد نیاز:
..
نظرات:
زبان علامت گذاری، برنامه تحویل، الزامات بازرسی
پرسش های مکرر
Q1 هدف WDZA-YJY چیست؟
یک WDZA-YJY برای مدارهای نصب ثابت ولتاژ پایین که نیاز به خصوصیات کم دود بدون هالوجن (LSZH) و مهار کننده شعله دارند، مانند ساختمان های عمومی، تونل ها، متروها، بیمارستان ها،و خطوط کابل متراکم.
س2 WDZA برای چه چیزی است؟
WDZ به طور معمول به یک سیستم پوشش داده شده بدون هالوجن کم دود (LSZH) اشاره دارد ، با حروف اضافی که معمولاً نشان دهنده درجه ضد شعله است. اطمینان حاصل کنید که کاملاً با استانداردهای پروژه مطابقت دارد.
سوال 3: تفاوت بین WDZA-YJY و YJV چیست؟
WDZA-YJY از یک کابلی بدون هالوجن کم دود (LSZH) و ضد شعله استفاده می کند، در حالی که YJV یک کابل عایق پلی اتیلن متقاطع استاندارد (XLPE) است، که معمولاً از یک سیستم پوشش معمولی استفاده می کند.مگر اینکه مشخص شود.
Q4 ولتاژ WDZA-YJY چیست؟
A: معمولاً به عنوان یک کابل برق 0.6/1kV ولتاژ پایین برای توزیع ساختمان و تاسیسات ثابت عرضه می شود.
Q5 مشخصات کابل مورد استفاده برای پروژه چیست؟
ج: مشخصات کابل های رایج مورد استفاده برای مدار های شاخه 1.5 تا 10 میلی متر مربع و برای تغذیه کننده های توزیع 16 تا 50 میلی متر مربع هستند.تغذیه کنندگان از مشخصات کابل بزرگتر بسته به بار و فاصله استفاده می کنند.
س6 برای یک نقل قول سریع به چه اطلاعاتی نیاز است؟
A. استانداردها، درجه بندی مقاومت در برابر شعله، الزامات کم دخانیات بدون هالوجن (LSZH) ، پیکربندی مواد هسته ای، لیست اندازه، کل مترها، ترجیحات بسته بندی، مقصد و اسناد مورد نیاز.
خدمات شرکت JinHong
  • در مورد خدمات توليدات:

    JinHong طیف گسترده ای از محصولات کابل و هادی را برای انتخاب شما فراهم می کند. ما خدمات مراقبت و راه حل های پروژه حرفه ای را برای هر کسی که به آنها نیاز دارد، ارائه می دهیم.

  • خدمات گواهینامه کیفیت:

    محصولات کابل JinHong با توجه به GB، IEC، BS، NFC، ASTM، DIN و سایر استانداردهای بین المللی تولید می شود.تیم فنی ما می تواند محصولات کابل سفارشی که نیازهای خود را با توجه به نیازهای خود را برآورده.

  • خدمات مشتری حرفه ای:

    JinHong خدمات مشاوره حرفه ای رایگان را ارائه می دهد تا به شما خدمات راه حل پروژه یک توقف و راه حل های تحویل سریع محصول را ارائه دهد.

  • خدمات حمل و نقل:

    در حالی که ما در جین هونگ کابل های با کیفیت بالا را ارائه می دهیم، ما همچنین راه حل های تحویل خوب را ارائه می دهیم. در حالی که تضمین تحویل ایمن محصولات، ما بهترین بسته بندی و راه حل های حمل و نقل را ارائه می دهیم،کاهش قابل توجهی از هزینه های حمل و نقل مشتریان.

بسته بندی JinHong:

بسته بندی کابل JinHong به صورت رول های چوبی، جعبه های موج دار و کویل ها ارائه می شود.پایان کابل با نوار خود چسب BOPP و یک کوفه غیر هیگروسکوپی بسته شده است تا از پایان کابل در برابر رطوبت محافظت شودما می توانیم علامت های مورد نیاز را بر روی خارج از بشکه با مواد ضد آب با توجه به الزامات مشتری چاپ کنیم.
