کابل ولتاژ پایین مدارهای اضطراری NH-YJV مقاوم در برابر آتش کابل برق XLPE

اطمینان از تامین برق بدون وقفه در زمان‌های ایمنی حیاتی. NH-YJV یک کابل برق کم ولتاژ با پلی اتیلن متقاطع (XLPE) مقاوم در برابر آتش است که برای مدارهای حیاتی طراحی شده است و تداوم برق را در صورت آتش‌سوزی حفظ می‌کند و از سیستم‌های ایمنی و خدمات حیاتی در ساختمان‌ها و تأسیسات صنعتی پرتقاضا پشتیبانی می‌کند.

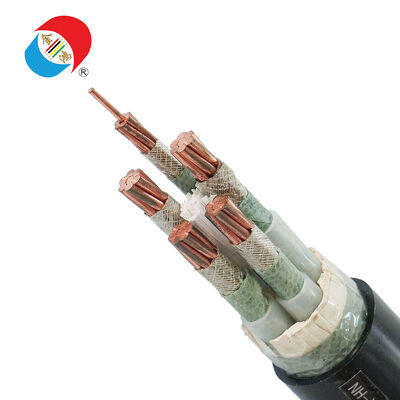

NH-YJV یک کابل برق با هسته مسی کم ولتاژ با عایق XLPE و یک غلاف بیرونی محافظ است که با ساختار مقاوم در برابر آتش تولید می‌شود که یکپارچگی مدار را برای مدتی در معرض آتش‌سوزی حفظ می‌کند (عملکرد به استانداردهای مورد نیاز و دسته‌بندی‌های آزمایشی بستگی دارد). در مقایسه با کابل‌های مقاوم در برابر آتش با عایق PVC، NH-YJV معمولاً انتخاب ارجح برای پروژه‌های توزیع کم ولتاژ است که به عملکرد عایق XLPE نیاز دارند و پروژه‌هایی که الزامات مقاومت در برابر آتش بار اضطراری را برآورده می‌کنند. کاربردهای معمول شامل روشنایی اضطراری، پمپ‌های آتش‌نشانی، فن‌های اگزوز دود، سیستم‌های تخلیه، سیستم‌های هشدار و فیدرهای برق حیاتی است که باید در هنگام آتش‌سوزی فعال بمانند.

• ولتاژ نامی معمولی: 0.6/1 کیلو ولت
• کاربردها: فیدرهای توزیع کم ولتاژ ثابت و مدارهای حیاتی
• ملاحظات پروژه: اطمینان حاصل کنید که مدت زمان مقاومت در برابر آتش و استانداردهای آزمایشی مشخص شده در صورت‌حساب مقادیر (BOQ) الزامات را برآورده می‌کنند.

• مدارهای روشنایی اضطراری و راهنمای تخلیه
• منابع تغذیه برای سیستم‌های اعلام و تشخیص حریق
• منابع تغذیه برای پمپ‌های آتش‌نشانی، سیستم‌های کنترل اسپرینکلر و ماشین‌آلات حیاتی
• منابع تغذیه برای اگزوز دود و فن‌های تقویت‌کننده
• ساختمان‌های عمومی، مراکز حمل‌ونقل، بیمارستان‌ها، هتل‌ها و مکان‌های با اشغال بالا
• سایت‌های صنعتی که نیاز به منبع تغذیه بدون وقفه برای خاموش کردن اضطراری و سیستم‌های ایمنی دارند

• سینی‌های کابل، مجراها، رایزرها، شفت‌ها و سیم‌کشی ساختمان محافظت‌شده
• فقط نصب ثابت

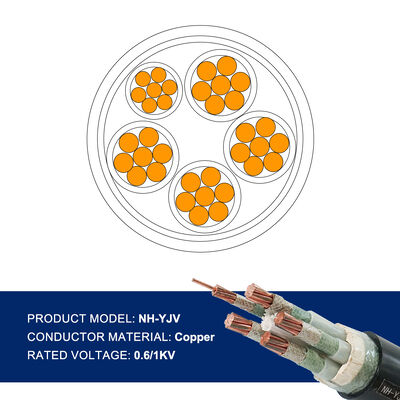

• 1C برای فیدرهای تک هسته‌ای و مدارهای حیاتی اختصاصی
• 2C برای فیدرهای برق اضطراری تک فاز
• 3C برای مدارهای سه فاز بدون سیم خنثی (طراحی خاص به شرایط واقعی بستگی دارد)
• 4C برای توزیع برق سه فاز به اضافه خنثی
• 5C برای سه فاز به اضافه خنثی به اضافه منبع تغذیه اضطراری (طراحی خاص به شرایط واقعی بستگی دارد)
• ساختارهای فیدر 3+1 و 3+2، طراحی خاص به عملکرد پروژه بستگی دارد

1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300

• 2C x 1.5 2C x 2.5 2C x 4
• 3C x 2.5 3C x 4 3C x 6
• 4C x 10 4C x 16 4C x 25 4C x 35
• 1C x 70 1C x 95 1C x 120 1C x 150

• یکپارچگی مدار مقاوم در برابر آتش، محافظت از بارهای حیاتی

  استفاده از یک ساختار مقاوم در برابر آتش NH، تامین برق مداوم را حتی در صورت آتش‌سوزی تضمین می‌کند و الزامات انطباق ایمنی زندگی را برآورده می‌کند.

• عایق XLPE، افزایش عملکرد ولتاژ پایین

  مواد عایق XLPE خواص دی‌الکتریک پایدار و پایداری حرارتی را برای فیدرهای ولتاژ پایین و عملکرد بار مداوم تضمین می‌کند.

• یک انتخاب قابل اعتماد برای مدارهای اضطراری و توزیع برق حیاتی

  معمولاً در پمپ‌های آتش‌نشانی، سیستم‌های استخراج دود، سیستم‌های تخلیه و تجهیزات حیاتی ساختمان استفاده می‌شود.

• مناسب برای تدارکات EPC و پروژه عمومی

  اندازه‌های رایج، فرآیندهای تولید کنترل‌شده و گزینه‌های مستندات متعدد از انطباق صورت‌حساب مقادیر (BOQ) و برنامه‌های تحویل فازبندی‌شده پشتیبانی می‌کنند.

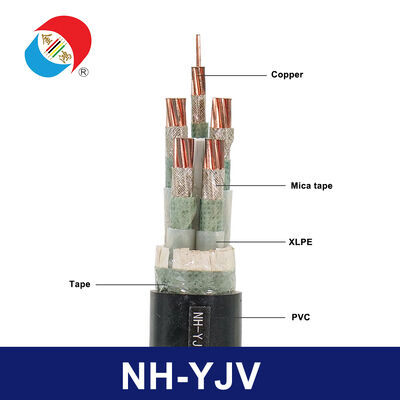

• هادی: سیم رشته‌ای مسی
• عایق: پلی اتیلن متقاطع (XLPE)
• عناصر مقاوم در برابر آتش: ساختار مقاوم در برابر آتش مطابق با دسته‌بندی‌ها و مدت زمان‌های آزمایشی مشخص شده
• غلاف بیرونی: سیستم غلاف محافظ (بسته به استانداردهای پروژه)
• انواع نصب: کابل‌کشی ثابت، مسیرهای محافظ برای مدارهای اضطراری و حیاتی

• آماده‌سازی هادی مسی

  مس برای برآورده کردن اهداف مقاومت و عملکرد پایدار خاتمه، کشیده و رشته‌ای می‌شود.

• اکستروژن و اتصال عرضی پلی اتیلن متقاطع (XLPE)

  لایه عایق اکسترود شده و متقاطع می‌شود تا یک لایه دی‌الکتریک قوی مناسب برای عملکرد ولتاژ پایین ایجاد شود.

• ادغام عنصر مقاوم در برابر آتش

  برای اطمینان از یکپارچگی مدار تحت شرایط آزمایش مقاوم در برابر آتش مورد نیاز، یک لایه مقاوم در برابر آتش یا ساختار مقاوم در برابر آتش به کابل اضافه می‌شود.

• غلاف و علامت‌گذاری

  غلاف بیرونی از لایه‌های داخلی محافظت می‌کند و برای ردیابی آسان و کنترل پروژه علامت‌گذاری شده است.

• بازرسی‌های معمول

  بازرسی‌های معمول شامل مقاومت هادی، تأیید ضخامت عایق، آزمایش جرقه، آزمایش ولتاژ، بازرسی ابعادی و بررسی یکپارچگی غلاف است.

• اگر صورت‌حساب مقادیر (BOQ) شما برای مدارهای کم ولتاژ حیاتی که نیاز به مقاومت در برابر آتش و یکپارچگی مدار دارند و برای آن عایق XLPE مورد نیاز است، لطفاً NH-YJV را انتخاب کنید.
• لطفاً مدت زمان مقاومت در برابر آتش و دسته آزمایش مورد نیاز را در اسناد پروژه خود تأیید کنید.
• تعداد هسته‌ها و سطح مقطع را بر اساس جریان بار، فاصله، گروه‌بندی، دمای محیط و افت ولتاژ مجاز انتخاب کنید.
• اگر پروژه همچنین به عایق کم دود بدون هالوژن (LSZH) نیاز دارد، لطفاً نوع مقاوم در برابر آتش LSZH را مشخص کنید.

• محصول: NH-YJV
• ولتاژ: 0.6/1 کیلو ولت
• الزامات و مدت زمان مقاومت در برابر آتش: __
• الزامات استاندارد: __
• پیکربندی مواد هسته: __
• مقطع عرضی و کمیت: __
• طول کل: __ متر
• روش نصب: مجرا/سینی/رایزر/شفت/مسیر محافظ
• کشور و بندر مقصد: __
• شرایط تجاری: __
• روش بسته‌بندی: رول/قرقره
• اسناد مورد نیاز: __
• یادداشت‌ها: زبان علامت‌گذاری، برنامه تحویل، الزامات بازرسی
