600 ولت تا 35 کیلو ولت کابل الکتریکی زرهی 0.6 1 کیلو ولت کابل مس XLPE YJV22
خلاصه محصول
جزئیات محصول
0.6 کابل مسی 1kV XLPE,کابل مس XLPE YJV22,کابل الکتریکی زره ای 35kV
,XLPE Copper Cable YJV22
,35kV Armoured Electrical Cable
توضیحات محصول
YJV22 XLPE کابل زرهی مسی PVC STA 0.6/1kV برای فیدرهای زیرزمینی
YJV22 یک کابل برق با هسته مسی ولتاژ پایین است که برای نصب های ثابت که نیاز به حفاظت مکانیکی بیشتر دارند، طراحی شده است. این کابل معمولاً دارای هادی های مسی عایق شده با XLPE، یک لایه زره نوار فولادی (STA) برای افزایش مقاومت فشاری و یک غلاف بیرونی PVC برای دوام در محل ساخت و ساز است. این ساختار کابل به طور گسترده در مجراهای زیرزمینی، ترانشه های محافظت شده، راهروهای کابل و دسترسی به ساختمان استفاده می شود، به ویژه برای کاربردهایی که تنش مسیر، تنش پر کردن مجدد یا خطرات جابجایی بیشتر از سینی های کابل داخلی استاندارد است.
برای تهیه منبع فرامرزی، YJV22 یک کابل فیدر زرهی ولتاژ پایین قابل اعتماد است که برای زیرساخت ها، ساختمان های تجاری و پروژه های توزیع برق صنعتی مناسب است، به ویژه برای پروژه هایی که هم عملکرد XLPE و هم حفاظت نوار فولادی را در یک ساختار غلاف PVC آشنا نیاز دارند.
- ولتاژ نامی معمولی
- 0.6/1 کیلو ولت
- کاربردها
- فیدرهای ولتاژ پایین و خطوط توزیع (نصب ثابت)
لطفاً استانداردهای مرجع و الزامات تست پذیرش ذکر شده در صورتحساب مواد (BOQ) خود را تأیید کنید.
- 1C: فیدر جریان بالا با جداسازی فاز
- 2C: مدار تک فاز اختصاصی و فیدر کمکی
- 3C: مدار سه فاز بدون خنثی (بسته به طراحی)
- 4C: توزیع برق سه فاز با خنثی (رایج)
- 5C: سه فاز با خنثی و PE (بسته به طراحی)
- 3+1 و 3+2: طرح های فیدر رایج در صورتحساب مواد
- 4C x 10
- 4C x 16
- 4C x 25
- 4C x 35
- 4C x 50
- 5C x 10
- 5C x 16
- 5C x 25
- 5C x 35
- 3C x 10
- 3C x 16
- 3C x 25
- 1C x 95
- 1C x 120
- 1C x 150
- 1C x 185
- 1C x 240
هر پروژه با پیکربندی های 3+1 و 3+2 طراحی شده است.
در دسترس بودن عرضه به درجه هادی، ساخت زره و فرمولاسیون غلاف بستگی دارد تا از انطباق با استانداردها اطمینان حاصل شود.
- توزیع مجرا و ترانشه کابل زیرزمینی
- سیم کشی ترانشه محافظ در سایت های صنعتی و تجاری
- خطوط ورودی به تابلوهای برق ولتاژ پایین اصلی در ساختمان ها
- راهروهای تاسیساتی و کانال های کابل با خطرات فشرده سازی
- کارخانه های صنعتی، پست ها و شبکه های توزیع پارک
- نصب های ثابت که نیاز به حفاظت زرهی دارند
زره نوار فولادی مقاومت در برابر فشار و فشرده سازی خارجی را بهبود می بخشد، در نتیجه قابلیت اطمینان مجراهای زیرزمینی و ترانشه های محافظ را افزایش می دهد.
مواد عایق XLPE استحکام دی الکتریک و خواص حرارتی قابل اعتمادی را ارائه می دهد که برای فیدرهای بار مداوم مناسب است.
غلاف بیرونی PVC در برابر سایش مقاوم است و کار با آن آسان است و تهیه آن را برای پروژه های بزرگ مقرون به صرفه تر می کند.
معمولاً در کاربردهایی استفاده می شود که شرایط خطوط سخت تر از سینی های داخلی است، اما مشخصات ویژه کم دود بدون هالوژن یا مقاوم در برابر آتش مورد نیاز نیست.
محدوده اندازه رایج، ساختار استاندارد شده و پشتیبانی از عرضه درام صادرات، مطابقت صورتحساب مواد و تحویل مرحله ای.

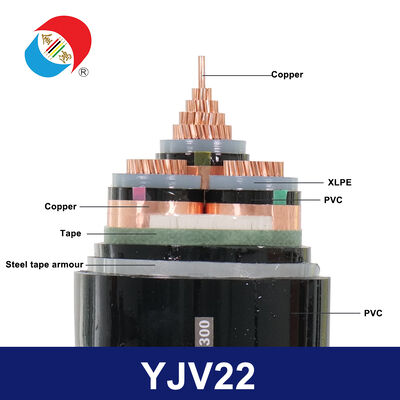

سیم رشته ای مسی
پلی اتیلن متقاطع (XLPE)
لایه پد محافظ زیر لایه زره
زره نوار فولادی (STA)، اغلب با ساختار "22" در بسیاری از سیستم های نامگذاری مرتبط است
پلی وینیل کلرید (PVC)
نصب های ثابت، سیم کشی زیرزمینی و محافظ
- آماده سازی هادی مسی
سیم مسی کشیده و رشته ای می شود تا اهداف مقاومت را برآورده کند و خم شدن نصب را تسهیل کند.
- اکستروژن و اتصال عرضی عایق XLPE
لایه عایق اکسترود شده و متقاطع می شود تا یک لایه دی الکتریک قوی مناسب برای توزیع ولتاژ پایین ایجاد شود.
- مونتاژ هسته و کنترل هندسه
سیم های هسته شناسایی و به روشی کنترل شده از نظر هندسی مرتب می شوند تا گردی را حفظ کرده و خواص کششی را بهبود بخشند.
- تشکیل پد جانبی
یک پد جانبی گذاشته می شود تا از دسته سیم هسته محافظت کند و یک پایه پایدار برای قرار دادن لایه زره فراهم کند.
- زره نوار فولادی
نوار فولادی به روشی کنترل شده و همپوشانی شده پیچیده می شود تا تقویت مکانیکی ایجاد کند، که در درجه اول در برابر فشرده سازی و فشار خارجی مقاومت می کند.
- اکستروژن غلاف PVC و علامت گذاری
غلاف های PVC اکسترود می شوند تا از لایه های داخلی محافظت کنند، و به دنبال آن علامت گذاری برای ردیابی و کنترل پروژه انجام می شود.
- بازرسی های معمول کیفیت
بازرسی های معمول شامل مقاومت هادی، تأیید ضخامت عایق، تست جرقه، تست ولتاژ، بازرسی ابعادی و بررسی یکپارچگی غلاف است.
- مدل
- YJV22
- دسته کابل
- کابل برق ولتاژ پایین زرهی نوار فولادی با غلاف PVC عایق شده با هسته مسی XLPE
- ولتاژ نامی
- 0.6/1 کیلو ولت
- هادی
- مس، رشته ای
- عایق
- XLPE
- زره
- نوار فولادی (STA)
- غلاف بیرونی
- PVC
- پیکربندی هسته
- 1 هسته، 2 هسته، 3 هسته، 4 هسته، 5 هسته، 3+1، 3+2
- مساحت مقطع متداول
- 1.5 تا 400 mm²
- دمای کارکرد معمولی
- تا 90℃ (طراحی XLPE، بسته به استاندارد)
- روش های نصب
- ترانشه کابل، مجرا، ترانشه محافظ، راهرو، سیم کشی زیرزمینی ثابت
- بسته بندی
- اکثر مشخصات در قرقره بسته بندی می شوند. بسته بندی صادراتی موجود است.
- پیکربندی های اختیاری
- علامت گذاری سفارشی، برنامه ریزی طول قرقره، کیت مستندات
- YJV22 را زمانی انتخاب کنید که سیم کشی نیاز به حفاظت زرهی و یک غلاف PVC استاندارد برای توزیع زیرزمینی یا محافظ داشته باشد. قابل قبول.
- پیکربندی هسته را بر اساس طراحی مدار خنثی و محافظ انتخاب کنید. مساحت مقطع را بر اساس جریان بار، طول خط، روش گروه بندی، دمای محیط و افت ولتاژ مجاز انتخاب کنید.
- اگر خط نیاز به بازدارندگی شعله، کم دود بدون هالوژن یا خواص مقاوم در برابر آتش دارد، دسته مورد نیاز را برای مطابقت با مدل صحیح مشخص کنید.
- محصول
- YJV22
- ولتاژ
- 0.6/1 کیلو ولت
- پیکربندی سیم هسته
- __
- مقطع و کمیت
- __
- طول کل
- __ متر
- مسیر نصب
- مجرا/لوله/ترانشه/راهرو/خط ورودی
- استانداردهای مورد نیاز
- __
- مقصد
- کشور و بندر __
- شرایط تجاری
- __
- طول قرقره ترجیحی
- __
- اسناد مورد نیاز
- __
- یادداشت ها
- زبان نشانه گذاری، علامت گذاری بسته بندی، برنامه تحویل
این برای توزیع برق ولتاژ پایین در مجراهای زیرزمینی و برای محافظت از خطوطی که در آن زره نوار فولادی برای افزایش مقاومت در برابر فشار و محافظت از خط مورد نیاز است، استفاده می شود.
در بسیاری از سیستم های نامگذاری، این نشان دهنده یک ساختار زرهی نوار فولادی است. لطفاً همیشه از تعاریف موجود در استاندارد مرجع پیروی کنید.
معمولاً برای مجراها و ترانشه های محافظ استفاده می شود. مناسب بودن دفن مستقیم به شرایط خاک، خطرات مکانیکی و مقررات محلی بستگی دارد. لطفاً اطلاعات دقیق مسیر را برای انتخاب مناسب ارائه دهید.
YJV22 با نوار فولادی برای محافظت مکانیکی زرهی شده است، در حالی که YJV معمولاً بدون زره است.
کابل های 4 هسته ای و 5 هسته ای 10 تا 50 mm² معمولاً برای توزیع ساختمان استفاده می شوند. کابل های تک هسته ای 95 تا 240 mm² معمولاً برای فیدرهای جریان بالا استفاده می شوند، بسته به بار و فاصله.
پیکربندی هسته، مساحت مقطع، طول کل (متر)، استاندارد مورد نیاز، مسیر نصب، مقصد، ترجیحات بسته بندی و الزامات مستندات.
