| نام تجاری: | JinHong |
| شماره مدل: | WDZ-YJY23 |
| حداقل مقدار سفارش: | 200 متر |
| قیمت: | 15-45.99USD/m |
| شرایط پرداخت: | T/T |

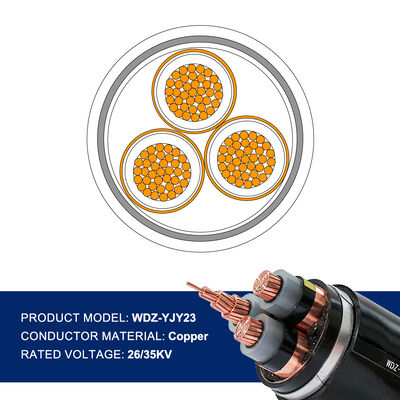

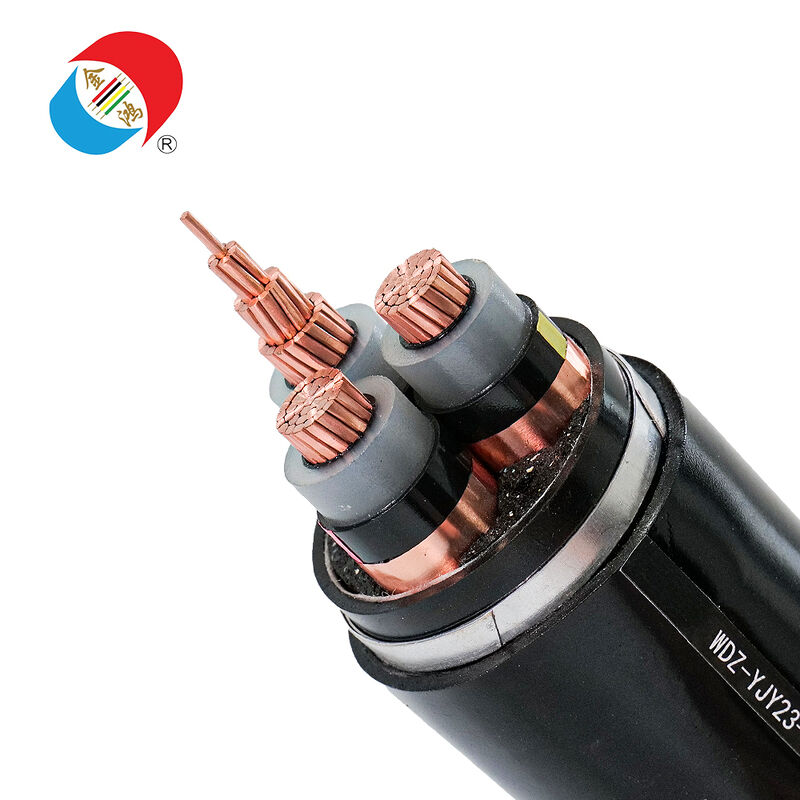

WDZ-YJY23 یک عایق پلی اتیلن (XLPE) با پوشش کم دود بدون هالوجن (LSZH) است.و کابل برق کم ولتاژ زره ای با نوار فولاد طراحی شده برای تاسیسات ثابت با مسیر پیچیده و الزامات ایمنی به وضوح تعریف شدهمناسب برای خطوط توزیع زیرزمینی و محافظت شده است که نیاز به مقاومت اضافی در برابر فشارهای خارجی دارند.در حالی که انتشار دود و تولید گازهای هالوجن خوردنی در صورت آتش سوزی را کاهش می دهدبرای پیمانکاران و پیمانکاران مهندسی، خرید و ساخت و ساز (EPC) ، WDZ-YJY23 یک انتخاب عملی است.پاسخگویی به نیازهای دوام خط و مقاومت بیشتر در برابر آتش در اتصالات بسته یا ساختمان.
ولتاژ پایین معمولی: 0.6/1kV
کاربردها: تغذیه ساختمان، توزیع برق پارک صنعتی، لوله های صنعتی ولتاژ پایین و شاخه (تجهیزات ثابت)
1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400
سازگاری با مشخصات طراحی محلی 3+1 و 3+2 ساختمان
توجه: جزئیات ساخت نهایی بستگی به استانداردهای مورد نیاز، کلاس هادی و سیستم کامپوزیت بدون هالوجن کم دود (LSZH) دارد.
انتخاب یک سیستم پوشش LSZH غلظت دود را کاهش می دهد، انتشار گازهای خوردگی مرتبط با هالوجن را محدود می کند،در نتیجه بهبود دید و کاهش خطر آسیب ثانویه به تجهیزات در سیم کشی های بسته یا متصل به ساختمان.
انتخاب زره نوار فولادی مقاومت فشرده سازی کابل و مقاومت در برابر استرس های خارجی را افزایش می دهد که به ویژه برای سیم کشی زیرزمینی محافظت شده، سیم کشی خندق،و راهروهای متراکم.
لایه عایق بندی به صورت یک لایه دی الکتریک قوی مناسب برای برنامه های توزیع ولتاژ پایین است.
علامت گذاری هسته و طول رشته برای حفظ گردی کنترل می شود، که منجر به یک پوشش صاف تر و عملکرد کشش پایدارتر می شود.
لایه های جانبی برای محافظت از مجمع هسته ای و ارائه یک پایه پایدار برای پیچ و تاب نوار فولادی اعمال می شوند.
نوار فولادی در یک الگوی همپوشانی کنترل شده پیچیده می شود و عمدتاً تقویت مکانیکی را در برابر فشرده سازی و فشار خارجی فراهم می کند.
یک پوشش بدون هالوژن کم دود برای محافظت از لایه زره و پاسخگویی به الزامات عملکرد بدون هالوژن کم دود پروژه است.
بازرسی های معمول شامل مقاومت هادی، بررسی ضخامت عایق، آزمایش جرقه، آزمایش ولتاژ، کنترل ابعاد و بررسی یکپارچگی پوشش است.تمام چک های انطباق با استانداردهای مشخص شده است.
| مدل محصول | WDZ-YJY23 |
|---|---|
| نوع کابل | کابل برق هسته ای مس پلی اتیلن (XLPE) بدون هالوژن کم دود، محافظ نوار فولادی |
| ولتاژ نامی | 0.6/1kV |
| راننده | از مس، سیم پیچیده |
| عایق بندی | پلی اتیلن متقاطع (XLPE) |
| زره | نوار فولادی |
| پوشش بیرونی | بدون هالوژن کم دود (LSZH) |
| مشخصات مشترک سیم هسته ای | 1 هسته، 2 هسته، 3 هسته، 4 هسته، 5 هسته، 3+1 هسته، 3+2 هسته |
| محدوده قطر سیم مشترک | 1.5 تا 400 mm2 |
| دمای معمول کار | تا 90°C (تصميم XLPE، بسته به استاندارد) |
| روش های نصب | لوله، سیم کشی زیرزمینی محافظت شده، خندق های محافظت شده، سینی های کابل، دسترسی به تعمیرات |
| بسته بندی | رول های صادراتی، طول رول های سفارشی |
| خدمات اختیاری | علامت گذاری سفارشی، علامت گذاری بسته بندی، کیت اسناد، برنامه های برنامه ریزی ریل |
نوع کابل: WDZ-YJY23
ولتاژ: 0.6/1kV
پیکربندی هادی:
اندازه و مقدار: __
کل طول: __ متر
مسیر نصب: __
استانداردها و طبقه بندی های مورد نیاز: __
کشور مقصد و بندر: __
شرایط تجاری: __
طول ریل مورد نظر: __
مدارک مورد نیاز:
ملاحظات: نیاز به زبان علامت گذاری و برنامه تحویل بدون هالوجن کم دود (LSZH)
این دستگاه دارای زره نوار فولادی اضافه شده است که مقاومت بهتری در برابر فشار خارجی و استرس نصب را فراهم می کند و آن را برای خطوط زیرزمینی محافظت شده و خطوط ورودی مناسب تر می کند.
در بسیاری از سیستم های نامگذاری، "23" با ساخت زره تیپ فولادی مرتبط است. تعریف خاص باید از استانداردهای مشخص شده در مستندات پروژه پیروی کند.
نه. برای نصب ثابت طراحی شده است. برای تجهیزات که اغلب جابجا می شوند، یک کابل انعطاف پذیر طراحی شده برای برنامه های کاربردی پویا را انتخاب کنید.
آن را به طور معمول برای خطوط زیرزمینی محافظت شده استفاده می شود. مناسب بودن برای دفن مستقیم بستگی به مقررات محلی، شرایط خاک و خطرات مکانیکی دارد.لطفا جزئیات خط را برای انتخاب مناسب ارائه دهید.
کابل های چند هسته ای چهار هسته ای و پنج هسته ای که از 16 تا 50 میلی متر مربع هستند به طور گسترده ای در توزیع برق مورد استفاده قرار می گیرند؛ تغذیه کننده های جریان بالا به طور معمول از کابل های تک هسته ای که از 120 تا 240 میلی متر مربع هستند استفاده می کنند.بسته به بار و فاصله.
الزامات استاندارد، پیکربندی هدایت کننده، لیست اندازه، طول کل، نوع مسیر، مقصد، ترجیح رول و اسناد مورد نیاز.
JinHong طیف گسترده ای از محصولات کابل و هادی را برای انتخاب شما فراهم می کند. ما خدمات مراقبت و راه حل های پروژه حرفه ای را برای هر کسی که به آنها نیاز دارد، ارائه می دهیم.
محصولات کابل JinHong با توجه به GB، IEC، BS، NFC، ASTM، DIN و سایر استانداردهای بین المللی تولید می شود.تیم فنی ما می تواند محصولات کابل سفارشی که نیازهای خود را با توجه به نیازهای خود را برآورده.
JinHong خدمات مشاوره حرفه ای رایگان را ارائه می دهد تا به شما خدمات راه حل پروژه یک توقف و راه حل های تحویل سریع محصول را ارائه دهد.
در حالی که ما در جین هونگ کابل های با کیفیت بالا را ارائه می دهیم، ما همچنین راه حل های تحویل خوب را ارائه می دهیم. در حالی که تضمین تحویل ایمن محصولات، ما بهترین بسته بندی و راه حل های حمل و نقل را ارائه می دهیم،کاهش قابل توجهی از هزینه های حمل و نقل مشتریان.
بسته بندی کابل JinHong به صورت رول های چوبی، جعبه های موج دار و کویل ها ارائه می شود.پایان کابل با نوار خود چسب BOPP و یک کوفه غیر هیگروسکوپی بسته شده است تا از پایان کابل در برابر رطوبت محافظت شودما می توانیم علامت های مورد نیاز را بر روی خارج از بشکه با مواد ضد آب با توجه به الزامات مشتری چاپ کنیم.
