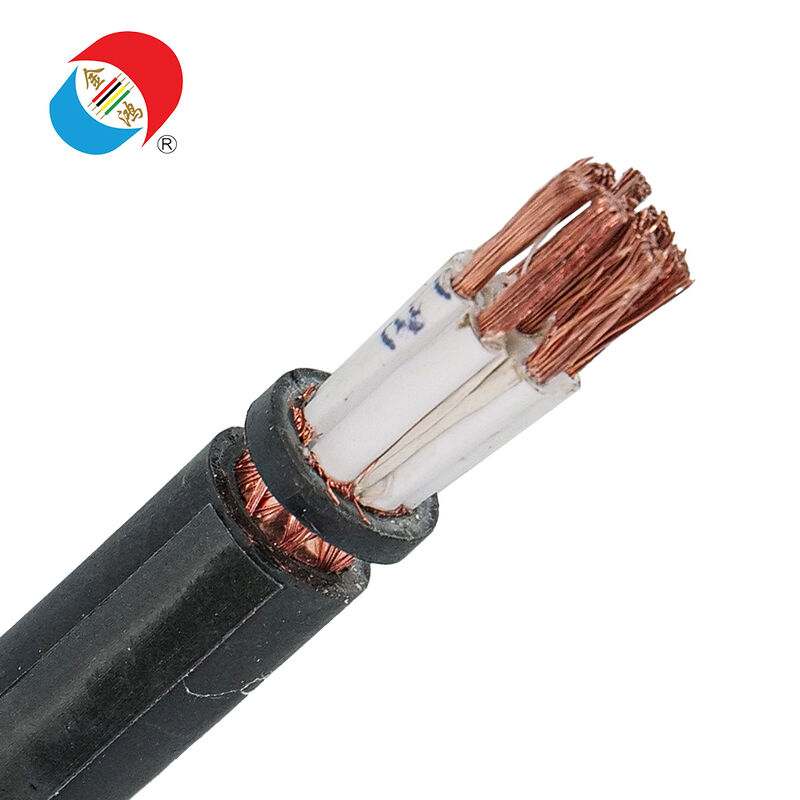

WDZ-KYJRP Low Smoke Zero Halogen Cable LSZH Shielded Control Cable

WDZ-KYJRP is a low-smoke halogen-free (LSZH) shielded control and signal cable designed for safety-critical buildings and industrial environments that require both clean evacuation environments and stable signal transmissionHal ini umumnya digunakan untuk sirkuit instrumentasi, jalur kontrol, sinyal otomatisasi, koneksi sensor, dan sirkuit komunikasi tegangan rendah di baki kabel, saluran, dan kabinet kontrol.Perisai ini dirancang untuk mengurangi gangguan elektromagnetik dan meningkatkan integritas sinyal di lingkungan dengan inverter, motor, switchgear, dan peralatan listrik padat.

Untuk sumber lintas batas, WDZ-KYJRP diposisikan sebagai solusi premium untuk kontraktor dan integrator sistem,memenuhi kebutuhan mereka untuk kepatuhan LSZH dan kinerja pelindung untuk kontrol yang lebih andal dan kinerja pengukuran.

Tegangan: Tegangan nominal khas tergantung pada kategori aplikasi dan standar, biasanya digunakan untuk rentang kontrol tegangan rendah seperti 300/500 V atau 450/750 V.

Untuk sistem instrumentasi, silakan konfirmasi tegangan nominal yang diperlukan, persyaratan uji, dan standar yang berlaku dalam Bill of Materials (BOQ).

• 2-inti: Sikat sinyal dasar dan koneksi perangkat
• 3 inti, 4 inti: Kabel kontrol dan perangkat multi-titik
• 5-inti, 7-inti, 8-inti: Sambungan kontrol multi-sinyal
• 10 inti, 12 inti, 16 inti, 20 inti, 24 inti: Kabel panel dan kabel multi-saluran

Tergantung pada desain proyek, struktur pasangan kawat dapat digunakan (silakan konfirmasi persyaratan khusus)

• 0.5 mm2, 0.75 mm2, 1.0 mm2, 1.5 mm2, 2.5 mm2

• 2 inti x 0,75 mm2, 2 inti x 1,0 mm2, 2 inti x 1,5 mm2
• 4 inti x 0,75 mm2, 4 inti x 1,0 mm2, 4 inti x 1,5 mm2
• 8 inti x 0,5 mm2, 10 inti x 0,5 mm2, 12 inti x 0,5 mm2 0.5
• 12C x 0.75, 16C x 0.75
• 20C x 0.5, 24C x 0.5

Pasokan tergantung pada jenis pelindung, sistem senyawa bebas halogen asap rendah, dan standar.

• Kontrol PLC dan kabel I/O
• Sinyal instrumen dan koneksi sensor
• Panel Otomatisasi, MCC, dan Kabinet Kontrol
• Sistem Pengelolaan Bangunan dan Lingkaran Kontrol Industri
• Pengkabelan sinyal di pabrik yang dilengkapi dengan inverter dan driver motor
• Kabel trawl dan saluran yang sesuai dengan standar Low Smoke Halogen-Free (LSZH)

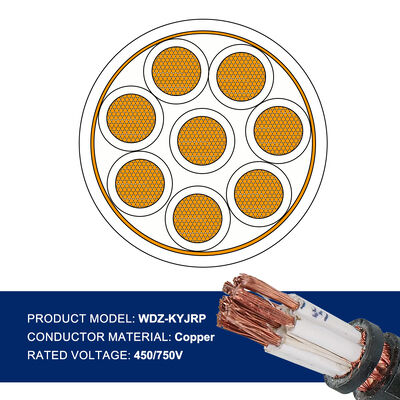

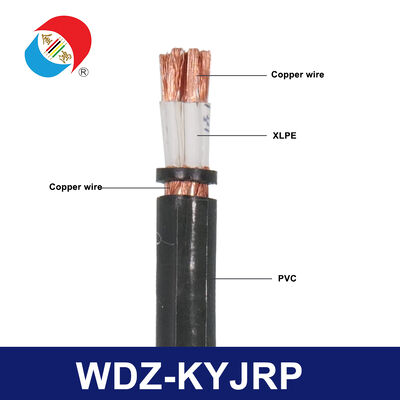

• Konduktor: Kawat bergaris tembaga
• Isolasi inti: senyawa bebas halogen (tipe LSZH/HFFR, spesifikasi spesifik bervariasi)
• Pelindung: Perban tembaga atau pita tembaga (spesifikasi spesifik bervariasi)
• Lapisan luar: sistem senyawa LSZH
• Jenis kabel: Kabel kontrol/instrumen terlindung untuk instalasi tetap

1. Jika proyek Anda membutuhkan kepatuhan terhadap standar Low Smoke Halogen-Free (LSZH) dan pelindung untuk meningkatkan kualitas sinyal di lingkungan yang bising, pilih WDZ-KYJRP.
2. Pilih kuantitas inti berdasarkan jumlah saluran, dan area cross-sectional berdasarkan arus beban, panjang jalur, dan batas penurunan tegangan dari sirkuit kontrol.
3. Konfirmasi persyaratan pelindung (pelindung berlapis atau pita), metode grounding, dan standar yang berlaku.
4. Jika dipasang di luar ruangan, di bawah tanah, atau di area dengan risiko mekanis yang tinggi, tentukan kondisi kabel untuk desain perlindungan yang tepat.

Kemasan kabel JinHong disediakan dalam bentuk gulungan kayu, kotak bergelombang, dan gulungan.Ujung kabel disegel dengan pita perekat BOPP dan tutup penyegelan non-higroskopik untuk melindungi ujung kabel dari kelembabanKami dapat mencetak tanda yang diperlukan di bagian luar tong dengan bahan tahan air sesuai dengan kebutuhan pelanggan.
