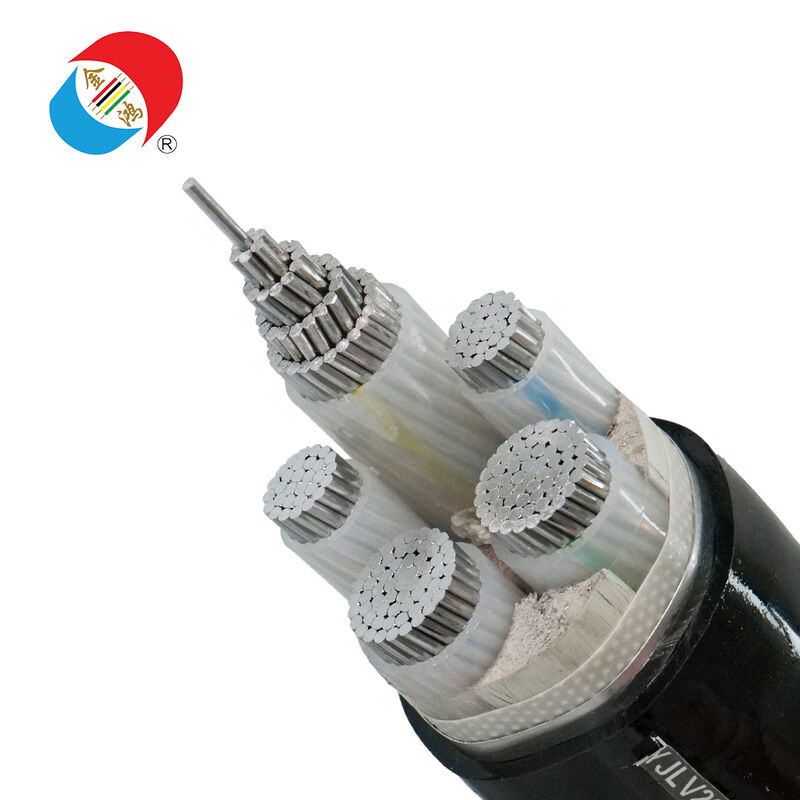

YJLV22 बख़्तरबंद एल्यूमीनियम XLPE केबल 0.6/1kV XLPE विद्युत केबल

YJLV22 XLPE इन्सुलेशन के साथ एक 0.6/1kV स्टील-टेप बख्तरबंद एल्यूमीनियम कोर पावर केबल है, जो निश्चित इंस्टॉलेशन के लिए उपयुक्त है। नाली और सुरक्षात्मक खाइयों के लिए डिज़ाइन किया गया, यह यांत्रिक सुरक्षा को बढ़ाता है और लंबी दूरी की कम वोल्टेज फीडर लाइनों के लिए इंजीनियरिंग लागत को कम करता है।

हल्के, अधिक किफायती केबल का उपयोग करके अधिक मांग वाली लाइनों में अधिक कम वोल्टेज वाली बिजली वितरित करें। YJLV22 में स्थिर कम-वोल्टेज प्रदर्शन के लिए XLPE इन्सुलेशन और भूमिगत और नाली प्रतिष्ठानों में प्रभावी सुरक्षा के लिए V22 स्टील-टेप कवच की सुविधा है, जो विशेष रूप से संपीड़न और निर्माण तनाव जोखिम वाले अनुप्रयोगों के लिए उपयुक्त है।

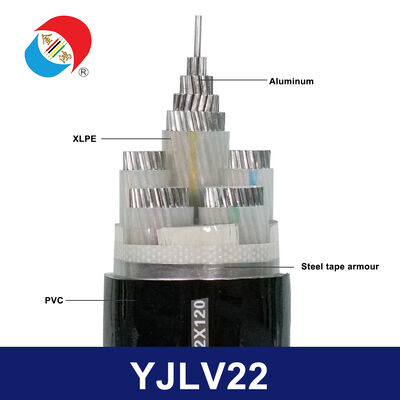

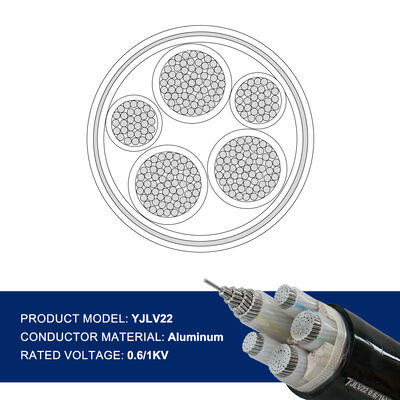

YJLV22 एक बख्तरबंद लो-वोल्टेज पावर केबल है, जिसमें आमतौर पर शामिल हैं:

• एल्यूमीनियम कोर (फंसे हुए)
• एक्सएलपीई इन्सुलेशन
• बख़्तरबंद समर्थन पैड (मानक के आधार पर)
• स्टील टेप कवच (V22)
• सुरक्षात्मक बाहरी आवरण (आमतौर पर पीवीसी, मानक के आधार पर)

यांत्रिक सुरक्षा की आवश्यकता वाले स्थिर प्रतिष्ठानों के लिए उपयुक्त जहां एल्यूमीनियम कोर समग्र परियोजना लागत को नियंत्रित करने में मदद करता है।

विशिष्ट रेटेड वोल्टेज: 0.6/1 केवी

सामान्य अनुप्रयोग: कम वोल्टेज फीडर, उप-फीडर, और स्थिर प्रतिष्ठानों में वितरण सर्किट

सुनिश्चित करें कि इसका निर्माण और परीक्षण पूरी तरह से आपके प्रोजेक्ट मानकों और मात्राओं के बिल (बीओक्यू) के अनुरूप है।

• भूमिगत पाइप और नाली क्रॉसिंग
• औद्योगिक और वाणिज्यिक पार्कों में सुरक्षात्मक ट्रेंच लाइनें
• परिधि फीडर और इनडोर-आउटडोर संक्रमण का निर्माण
• बेसमेंट सेवा गलियारे और उपयोगिता पहुंच मार्ग
• लंबी दूरी की फीडर लाइनें, केबल का वजन कम करती हैं और कर्षण दक्षता में सुधार करती हैं

• पाइप और नाली के अंदर
• उचित बैकफ़िलिंग और चेतावनी सुरक्षा के साथ सुरक्षात्मक खाइयों में
• यांत्रिक सुरक्षा की आवश्यकता वाली स्थिर लाइनें
• निरंतर खींचने, घुमावदार संचालन, या बार-बार उच्च-आवृत्ति आंदोलन के लिए उपयुक्त नहीं है

एल्युमीनियम कंडक्टर सामग्री लागत और परिवहन भार को कम करते हैं, जिससे लंबी दूरी की लाइनों के लिए कुल परियोजना व्यय को नियंत्रित करने में मदद मिलती है।

आर्मोरिंग बाहरी यांत्रिक तनाव के प्रति संपीड़न शक्ति और प्रतिरोध में सुधार करती है, भूमिगत और निर्मित वातावरण में केबल स्थायित्व को बढ़ाती है।

एक्सएलपीई इन्सुलेशन निरंतर कम वोल्टेज बिजली वितरण के लिए विश्वसनीय ढांकता हुआ गुण प्रदान करता है।

हल्का समग्र वजन लंबी दूरी की नाली केबलिंग में तेजी से केबल खींचने और संभालने की सुविधा प्रदान करता है, जिससे क्षेत्र दक्षता में सुधार होता है।

समान वोल्टेज ड्रॉप और वर्तमान वहन क्षमता लक्ष्यों को पूरा करने के लिए एल्युमीनियम को आमतौर पर तांबे की तुलना में बड़े क्रॉस-सेक्शन की आवश्यकता होती है। आकार चयन की गणना भार, दूरी, समूहन, पर्यावरण/मिट्टी की स्थिति और अनुमेय वोल्टेज ड्रॉप के आधार पर की जानी चाहिए।

एल्यूमीनियम टर्मिनल ब्लॉक (या यदि आवश्यक हो तो बाईमेटेलिक टर्मिनल ब्लॉक) का उपयोग करें, सही क्रिम्पिंग उपकरण, टॉर्क को नियंत्रित करें, और अपनी स्थापना प्रक्रिया के अनुसार एंटीऑक्सिडेंट लागू करें। समाप्ति विधियों का दीर्घकालिक स्थिरता पर महत्वपूर्ण प्रभाव पड़ता है।

पूर्व नियोजित रील लंबाई और संयुक्त स्थानों से भूमिगत केबलिंग से लाभ होता है, जिससे स्प्लिसिंग जोखिम कम हो जाता है और कमीशनिंग में तेजी आती है।

1. कंडक्टर तैयारी

   फीडर स्थापना के लिए चालकता, लचीलेपन और संचालन में आसानी को संतुलित करने के लिए एल्युमीनियम कंडक्टर फंसे हुए हैं।

2. क्रॉस-लिंक्ड पॉलीथीन (एक्सएलपीई) इन्सुलेशन मोल्डिंग

   कम वोल्टेज अनुप्रयोगों के लिए उपयुक्त एक स्थिर ढांकता हुआ परत बनाने के लिए इन्सुलेशन परत को बाहर निकाला जाता है और क्रॉस-लिंक किया जाता है।

3. कोर असेंबली

   गोलाई और तन्य शक्ति में सुधार के लिए कोर को नियंत्रित ज्यामिति में रखा जाता है।

4. पैडिंग और कवच संरचना

   पैडिंग परत को पहले लगाया जाता है, उसके बाद स्टील टेप कवच परत की वाइंडिंग लगाई जाती है, जो नियंत्रित ओवरलैप के माध्यम से यांत्रिक सुरक्षा प्रदान करती है।

5. म्यान और अंकन

   कवच परत की रक्षा करने और घर्षण प्रतिरोध प्रदान करने के लिए एक बाहरी आवरण निकाला जाता है, जिसके बाद पता लगाने की क्षमता के लिए पहचान चिह्न लगाया जाता है।

6. नियमित सत्यापन

   विशिष्ट जांचों में कंडक्टर प्रतिरोध, इन्सुलेशन मोटाई नियंत्रण, स्पार्क/वोल्टेज परीक्षण, आयामी निरीक्षण, और कवच/म्यान अखंडता जांच (मानकों के अनुसार निष्पादित) शामिल हैं।

1 कोर, 2 कोर, 3 कोर, 4 कोर, 5 कोर (प्रोजेक्ट के आधार पर; 4 कोर आमतौर पर तटस्थ लाइन वाले तीन-चरण फीडर के लिए उपयोग किए जाते हैं)

16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500
