35kV YJV22 XLPE बख्तरबंद केबल 0.6/1kV सिंगल कोर या मल्टी कोर
उत्पाद सारांश
उत्पाद विवरण
35kV YJV22 XLPE बख्तरबंद केबल
,YJV22 XLPE बख्तरबंद केबल 0.6/1kV
,मल्टी कोर YJV22 केबल
उत्पाद विवरण
भूमिगत बिजली वितरण के लिए YJV22 बख्तरबंद तांबा XLPE केबल 0.6/1kV
YJV22 एक स्टील टेप बख्तरबंद कम वोल्टेज तांबा कोर पावर केबल है जिसे स्थिर स्थापना वातावरण के लिए डिज़ाइन किया गया है,ऐसे अनुप्रयोगों के लिए उपयुक्त जहां केबल को मानक केबल ट्रे वायरिंग की तुलना में अधिक यांत्रिक तनाव का सामना करना पड़ता हैइसका प्रयोग आमतौर पर भूमिगत नलिकाओं, केबल खाई, सुरक्षात्मक खाई और भवनों तक पहुंचने वाली लाइनों में किया जाता है, जहां केबलों को बैकफिल मिट्टी के संपीड़न, लाइन भार,और कठोर कर्षण परिस्थितियों. YJV22 में स्थिर विद्युत प्रदर्शन के लिए XLPE इन्सुलेशन और बेहतर सतह स्थायित्व के लिए एक पीवीसी बाहरी आवरण है,यह ठेकेदारों और ईपीसी खरीदारों के लिए आदर्श है जो एक विश्वसनीय और सुविधाजनक भूमिगत कम वोल्टेज बिजली वितरण समाधान की तलाश में हैं.
सामान्य नामित वोल्टेजः 0.6/1 kV
अनुप्रयोग: स्थिर संयंत्रों में निम्न वोल्टेज फीडर और सबफीडर
कृपया सामग्री के बिल (BOQ) में सूचीबद्ध संदर्भ मानकों और स्वीकृति आवश्यकताओं की पुष्टि करें।
- उच्च धारा फीडर और चरण-पृथक वायरिंग के लिए 1C
- समर्पित एकल-चरण सर्किट के लिए 2C
- एक तटस्थ के बिना तीन चरण सर्किट के लिए 3C (डिज़ाइन-विशिष्ट)
- एक तटस्थ कंडक्टर के साथ तीन चरण वितरण के लिए 4C
- एक तटस्थ कंडक्टर और सुरक्षात्मक पृथ्वी (पीई) कंडक्टर के साथ तीन चरण वितरण के लिए 5C
- 3+1 और 3+2 का उपयोग कई आम बाजार फीडर लेआउट में किया जाता है
उपलब्धता कंडक्टर ग्रेड, मानक आवश्यकताओं और रील लंबाई योजना पर निर्भर करती है।
- भूमिगत नलिका और नलिका विद्युत वितरण
- औद्योगिक पार्कों और क्षेत्रों में पाइप फीडर
- वाणिज्यिक और औद्योगिक स्थलों में सुरक्षात्मक खाई के तार
- इमारतों में मुख्य निम्न वोल्टेज स्विचबोर्ड के लिए आने वाली लाइनें
- बाहरी दबाव के जोखिम वाले उपयोगिता गलियारे और केबल सुरंगें
- यांत्रिक सुरक्षा के लिए डिज़ाइन की गई स्थिर विद्युत वितरण लाइनें
स्टील टेप कवच दबाव प्रतिरोध और बाहरी दबाव प्रतिरोध को बढ़ाता है, स्थापना के दौरान और दीर्घकालिक लाइन भार के तहत क्षति के जोखिम को कम करता है।
एक्सएलपीई इन्सुलेशन निरंतर भार ले जाने वाले फीडर्स के लिए विश्वसनीय डायलेक्ट्रिक शक्ति और थर्मल गुण प्रदान करता है।
पीवीसी बाहरी आवरण कवच परत की रक्षा करने में मदद करता है, घर्षण प्रतिरोध में सुधार करता है, जिसके परिणामस्वरूप चिकनी ड्राइंग ऑपरेशन और साफ सतह खत्म होती है।
मानकीकृत निर्माण और सार्वभौमिक आयाम YJV22 को बिल ऑफ क्वांटिटी (BOQ) में मिलान करना आसान बनाते हैं और चरणबद्ध ईपीसी वितरण की सुविधा प्रदान करते हैं।
YJV22 अक्सर आदर्श विकल्प है जब अतिरिक्त यांत्रिक सुरक्षा की आवश्यकता होती है लेकिन उन्नत कम धुआं वाले हेलोजन मुक्त (LSZH) या अग्नि प्रतिरोधी निर्माण की आवश्यकता नहीं होती है।

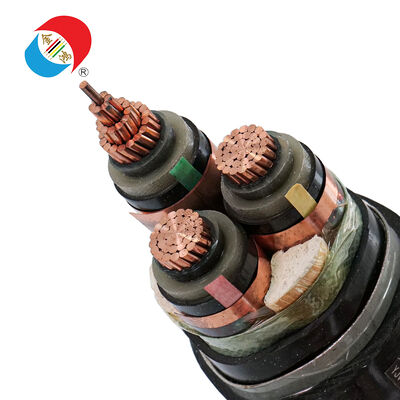

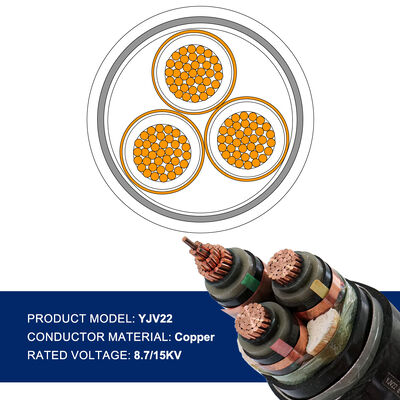

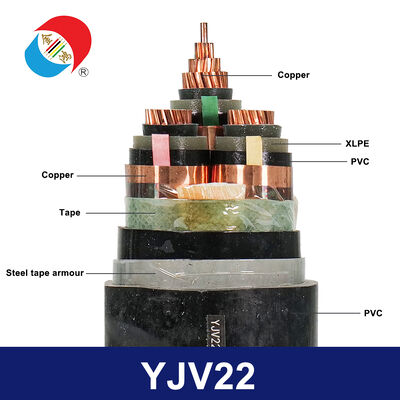

- कंडक्टर: तांबे के तार
- इन्सुलेशनः क्रॉस-लिंक्ड पॉलीएथिलीन (XLPE)
- कोर असेंबलीः आवश्यकतानुसार भराव/चिपकने वाला जोड़ा गया स्ट्रैन्ड कोर वायर्स
- सुरक्षात्मक परत: सुरक्षात्मक सुरक्षात्मक परत
- कवचः स्टील टेप कवच (STA)
- बाहरी आवरणः पॉलीविनाइल क्लोराइड (पीवीसी)
- अनुप्रयोग: स्थिर प्रतिष्ठान, विशेष रूप से भूमिगत सुरक्षा वायरिंग के लिए उपयुक्त
- कंडक्टर की तैयारी
तांबे के तारों के खींचने और स्ट्रैंडिंग को प्रतिरोध लक्ष्यों को पूरा करने और तारों की स्थापना के लिए आवश्यक झुकने के प्रदर्शन को सुनिश्चित करने के लिए सख्ती से नियंत्रित किया जाता है।
- इन्सुलेशन एक्सट्रूज़न और क्रॉस-लिंकिंग
XLPE इन्सुलेशन परत को बाहर निकाला जाता है और कम वोल्टेज वितरण अनुप्रयोगों के लिए उपयुक्त एक मजबूत डाइलेक्ट्रिक परत बनाने के लिए क्रॉस-लिंक्ड किया जाता है।
- कोर वायर रूटिंग और ज्यामिति नियंत्रण
कोर तारों की पहचान की जाती है और एक नियंत्रित ज्यामिति के साथ स्ट्रैंड किया जाता है ताकि गोलपन बनाए रखा जा सके और खींच-आउट घर्षण को कम किया जा सके।
- सुरक्षात्मक परत का गठन
कोर वायर बंडल की सुरक्षा के लिए एक सुरक्षात्मक परत रखी जाती है और स्टील टेप कवच के लिए एक स्थिर आधार प्रदान करती है।
- स्टील स्ट्रिप कवच
स्टील स्ट्रिप्स को यांत्रिक सुदृढीकरण प्रदान करने के लिए नियंत्रित ओवरलैपिंग तरीके से घुमाया जाता है, मुख्य रूप से संपीड़न और बाहरी दबाव का विरोध करता है।
- पीवीसी शीट और मार्किंग
पीवीसी शीट एक एक्सट्रूज़न प्रक्रिया का उपयोग करके निर्मित किया जाता है और इसका उपयोग बख्तरबंद संरचना की सुरक्षा के लिए किया जाता है। फिर इसे अनुरेखण और परियोजना नियंत्रण के लिए चिह्नित किया जाता है।
- नियमित निरीक्षण
विशिष्ट निरीक्षणों में कंडक्टर प्रतिरोध, इन्सुलेशन मोटाई सत्यापन, चिंगारी परीक्षण, वोल्टेज परीक्षण, आयामी निरीक्षण और शीट अखंडता जांच शामिल हैं।
- कृपया मात्रा के बिल में संदर्भ मानकों और परीक्षण आवश्यकताओं की पुष्टि करें (BOQ)
- बिजली वितरण योजना और तटस्थ/सुरक्षात्मक कंडक्टर डिजाइन के आधार पर कोर तार विन्यास का चयन करें।
- भार धारा, दूरी, समूह, परिवेश तापमान और अनुमत वोल्टेज गिरावट के आधार पर क्रॉस सेक्शन क्षेत्र का चयन करें।
- वायरिंग प्रकार और सुरक्षा विधि (केबल खाई, नलिका, सुरक्षात्मक खाई, गलियारा) को परिभाषित करें।
- जोड़ों को कम करने और स्थापना को तेज करने के लिए पसंदीदा रील लंबाई निर्दिष्ट करें।
- यदि परियोजना में लौ retardant, कम धुआं halogen मुक्त (LSZH), या आग प्रतिरोधी गुणों की आवश्यकता है, तो सही मॉडल से मेल खाने के लिए आवश्यक श्रेणी निर्दिष्ट करें।
