0.6/1kV से 33kV XLPE पीवीसी बख्तरबंद केबल YJLHV22 वाटरप्रूफ IEEE

Name: 0.6/1kV से 33kV XLPE पीवीसी बख्तरबंद केबल YJLHV22 वाटरप्रूफ IEEE
Brand: Foshan Jinhong Import And Export Co., Ltd.
SKU: Yjlhv22
Price: 20.15 USD
Availability: InStock

ब्रांड का नाम:	JinHong
मॉडल नंबर:	Yjlhv22
एमओक्यू:	200 मीटर
मूल्य:	7.15-35 USD/m
भुगतान की शर्तें:	टी/टी

विस्तृत जानकारी

उत्पाद विवरण

विस्तृत जानकारी

उत्पत्ति के प्लेस:

अनहुई चीन

ज्वाला मंदक:

हाँ

केबल प्रकार:

बख्तरबंद या निहत्थे

तापमान की रेंज:

-40°C से +90°C

केबल आकार श्रेणी:

1.5 मिमी² से 1000 मिमी²

कोर की संख्या:

1 से 5 कोर

मानकों का अनुपालन:

आईईसी, बीएस, यूएल, या आईईईई

इन्सुलेशन सामग्री:

पीवीसी, एक्सएलपीई, या रबर

म्यान सामग्री:

पीवीसी, पीई, या एलएसजेडएच

आवेदन:

औद्योगिक संयंत्रों में विद्युत वितरण

कंडक्टर सामग्री:

तांबा या अल्युमीनियम

प्रोडक्ट का नाम:

औद्योगिक विद्युत केबल

वोल्टेज रेटिंग:

0.6/1kV से 33kV

पानी प्रतिरोध:

जल प्रतिरोधी या जलरोधक

स्थापनापर्यावरण:

भूमिगत, भीतरी, या बाहरी

यांत्रिक सुरक्षा:

स्टील वायर कवच या एल्यूमीनियम टेप

प्रमुखता देना:

33kV XLPE पीवीसी बख्तरबंद केबल

0.6/1kV पीवीसी बख्तरबंद केबल YJLHV22

YJLHV22 वाटरप्रूफ IEEE

उत्पाद विवरण

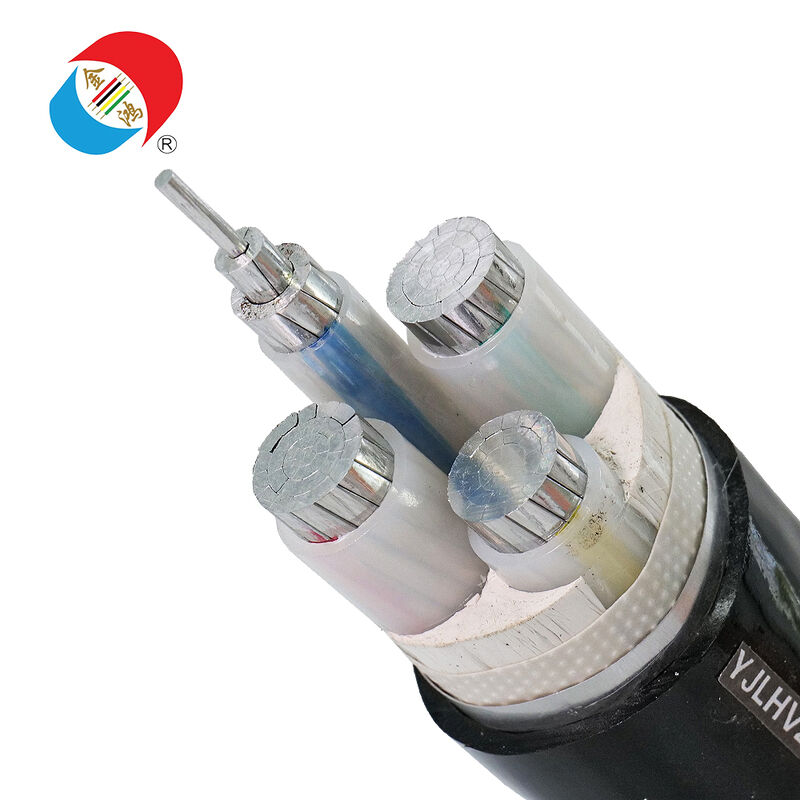

YJLHV22 XLPE पीवीसी बख्तरबंद केबल 0.6/1kV भूमिगत वितरण के लिए

YJLHV22

YJLHV22 भूमिगत और संरक्षित स्थिर स्थापना वातावरण के लिए अनुकूलित एक कम वोल्टेज एल्यूमीनियम कोर पावर केबल है,विशेष रूप से लागत नियंत्रण और यांत्रिक सुरक्षा दोनों की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्तइसमें आम तौर पर एक स्ट्रैंड्ड एल्यूमीनियम कोर कंडक्टर होता है जो क्रॉस-लिंक्ड पॉलीथीन (XLPE) से अछूता होता है और बढ़ी हुई संपीड़न शक्ति के लिए स्टील टेप बख्तरबंद (STA) परत से लैस होता है।और स्थायित्व के लिए एक पीवीसी बाहरी आवरण. YJLHV22 का व्यापक रूप से लंबी दूरी के फीडर, परिसर और औद्योगिक पार्क बिजली वितरण, भवन पहुंच लाइनों और खाई या नलिका केबलिंग में उपयोग किया जाता है,ऐसे अनुप्रयोग जहां बिना कवच केबलों को कर्षण के दौरान क्षति का सामना करना पड़ता है, बैकफिलिंग, और दीर्घकालिक लाइन भार।

यदि आपकी परियोजना के लिए बख्तरबंद कम वोल्टेज केबल की आवश्यकता होती है और आपके बिल ऑफ क्वांटिटी (BOQ) में एल्यूमीनियम कोर कंडक्टर की अनुमति है, तो YJLHV22 एक बुद्धिमान खरीद विकल्प है,भूमिगत केबलिंग के लिए आवश्यक मजबूत संरचना को बनाए रखते हुए समग्र सामग्री लागत को कम करने में मदद करना.

नामित वोल्टेज

विशिष्ट नाममात्र वोल्टेजः 0.6/1 kV

अनुप्रयोगः स्थिर संयंत्रों में कम वोल्टेज फीडर और शाखाएं

कृपया आवश्यक मानकों, कंडक्टर ग्रेड और मात्रा के बिल (BOQ) में निर्दिष्ट स्वीकृति परीक्षणों की पुष्टि करें।

सामान्य विनिर्देशों का अवलोकन

सामान्य कोर कॉन्फ़िगरेशन (प्रोजेक्ट-विशिष्ट)

1C: उच्च धारा फीडर, चरण-विभक्त वायरिंग
2C: एकल-चरण विद्युत वितरण और सहायक सर्किट
3C: तटस्थ के बिना तीन-चरण सर्किट (डिज़ाइन-विशिष्ट)
4C: तटस्थ (सामान्य) के साथ तीन-चरण बिजली वितरण
5C: तटस्थ और पीई (डिज़ाइन-विशिष्ट) के साथ तीन-चरण बिजली वितरण
3+1 और 3+2: मात्रा के कई बिलों में प्रयुक्त फीडर संरचनाएं

सामान्य क्रॉस सेक्शन आयाम (मिमी2)

16 25 35 50 70 95 120 150 185 240 300 400

आम खरीद संयोजन

4C x 25 4C x 35 4C x 50 4C x 70 4C x 95
5C x 25 5C x 35 5C x 50
3C x 35 3C x 50 3C x 70
1C x 150 1C x 185 1C x 240
स्थानीय डिजाइन विनिर्देशों के अनुरूप 3+1 और 3+2 विन्यास

उपलब्धता आवश्यक मानकों, कोर पहचान विधि, कवच निर्माण और शीथ फॉर्मूलेशन पर निर्भर करती है।

YJLHV22 के अनुप्रयोग

भूमिगत केबल खाई और नलिका प्रणाली
औद्योगिक सुविधाओं और पार्कों में सुरक्षात्मक खाई के तार
इमारतों में मुख्य निम्न वोल्टेज स्विचबोर्ड के लिए आने वाली लाइनें
संपीड़न के जोखिम वाले उपयोगिता गलियारे और केबल चैनल
बड़ी वितरण प्रणाली जहां एल्यूमीनियम तार लंबी दूरी के केबलिंग के लिए अधिक लागत प्रभावी है
लाइन विश्वसनीयता सुनिश्चित करने के लिए कवच सुरक्षा की आवश्यकता वाले स्थिर प्रतिष्ठान

खरीदारों ने YJLHV22 का चयन क्यों किया?

लंबी दूरी की निम्न वोल्टेज लाइनों के लिए कम कंडक्टर लागत

एल्यूमीनियम कंडक्टर सामग्री की लागत को कम करते हैं, विशेष रूप से बड़े क्रॉस-सेक्शन के लिए।वे विश्वसनीय निम्न वोल्टेज वितरण प्रदर्शन प्रदान करते हैं.

एसटीए कवच संपीड़न प्रतिरोध में सुधार करता है

स्टील टेप कवच बाहरी दबाव के प्रतिरोध को बढ़ाता है, जिससे केबल खाई, कल्वर्ट और दफन सुरक्षा चैनलों की विश्वसनीयता में सुधार होता है।

XLPE इन्सुलेशन स्थिर विद्युत प्रदर्शन सुनिश्चित करता है

एक्सएलपीई इन्सुलेशन विश्वसनीय डाइलेक्ट्रिक शक्ति और थर्मल गुण प्रदान करता है, जो निरंतर भार फीडर के लिए उपयुक्त है।

पीवीसी शीट फील्ड इंस्टॉलेशन में स्थायित्व सुनिश्चित करती है

पीवीसी बाहरी आवरण अच्छी घर्षण प्रतिरोध प्रदान करता है और विशिष्ट स्थिर प्रतिष्ठानों में समाप्त करने में सुविधा प्रदान करता है।

ईपीसी ठेकेदारों और वितरकों के लिए आसान खरीद

आकारों की एक विस्तृत श्रृंखला, ड्रम की आपूर्ति, और निरंतर निर्माण डिजाइन सामग्री मिलान, चरणबद्ध वितरण, और इन्वेंट्री नियोजन का समर्थन करता है।

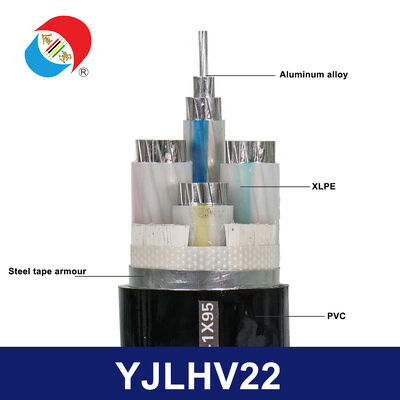

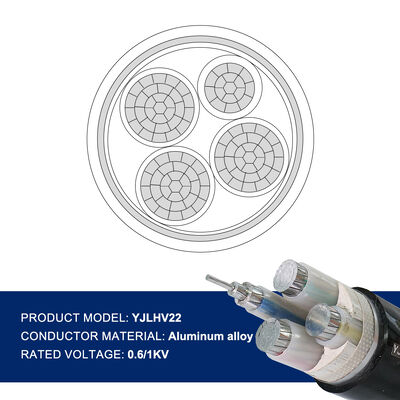

विस्तृत संरचना

कंडक्टर: स्ट्रैंड्ड एल्यूमीनियम तार
इन्सुलेशनः क्रॉस-लिंक्ड पॉलीएथिलीन (XLPE)
साइड पैडः कवच परत के नीचे सुरक्षात्मक पैड परत
कवचः स्टील टेप (STA), अक्सर कई नामकरण प्रणालियों में V22 निर्माण से जुड़ा होता है
बाहरी आवरणः पॉलीविनाइल क्लोराइड (पीवीसी)
अनुप्रयोग प्रकार: स्थिर स्थापना, विशेष रूप से भूमिगत सुरक्षात्मक वितरण लाइनों के लिए उपयुक्त

विनिर्माण और प्रक्रिया विवरण

कंडक्टर स्ट्रैंडिंग और प्रतिरोध नियंत्रण
एल्यूमीनियम स्ट्रैंडिंग को नियंत्रित करके, चालकता, लचीलापन और स्थिर समापन प्रदर्शन संतुलित होते हैं।
क्रॉस-लिंक्ड पॉलीएथिलीन (XLPE) इन्सुलेशन एक्सट्रूज़न और क्रॉस-लिंकिंग
इन्सुलेशन परत को बाहर निकाला जाता है और कम वोल्टेज वितरण के लिए उपयुक्त एक मजबूत डाइलेक्ट्रिक परत बनाने के लिए क्रॉस-लिंक्ड किया जाता है।
कोर वायर असेंबली और ज्यामिति नियंत्रण
कोर तारों की पहचान की जाती है और गोलता में सुधार करने और चिकनी ड्राइंग और कवरिंग को सुविधाजनक बनाने के लिए ज्यामिति को नियंत्रित किया जाता है।
साइड पैड गठन
कोर वायर असेंबली की सुरक्षा के लिए एक साइड पैड लगाया जाता है और कवच परत के प्लेसमेंट के लिए एक स्थिर आधार प्रदान करता है।
स्टील स्ट्रिप कवच
इस्पात पट्टी को नियंत्रित ओवरलैप के साथ सर्पिल पैटर्न में घुमाया जाता है, मुख्य रूप से संपीड़न और बाहरी दबाव का विरोध करने के लिए यांत्रिक सुदृढीकरण प्रदान करता है।
पीवीसी शीट एक्सट्रूज़न और फिनिशिंग
कवच परत और आंतरिक परत की सुरक्षा के लिए पीवीसी शीट को बाहर निकाला जाता है, और फिर अनुरेखण और परियोजना नियंत्रण के लिए चिह्नित किया जाता है।
नियमित गुणवत्ता निरीक्षण
विशिष्ट निरीक्षणों में कंडक्टर प्रतिरोध, इन्सुलेशन मोटाई सत्यापन, चिंगारी परीक्षण, वोल्टेज परीक्षण, आयामी निरीक्षण और शीट अखंडता जांच शामिल हैं।

विनिर्देश

मॉडल	YJLHV22
केबल श्रेणी	एल्यूमीनियम कोर, क्रॉस-लिंक्ड पॉलीथीन (XLPE) से अछूता, पॉलीविनाइल क्लोराइड (PVC) से घिरा हुआ, स्टील टेप बख्तरबंद कम वोल्टेज पावर केबल
नामित वोल्टेज	0.6/1 केवी
कंडक्टर	एल्यूमीनियम, फ्लैट
इन्सुलेशन	क्रॉस-लिंक्ड पॉलीएथिलीन (XLPE)
कवच	स्टील टेप (STA)
बाहरी आवरण	पॉलीविनाइल क्लोराइड (पीवीसी)
कोर कॉन्फ़िगरेशन	1 कोर, 2 कोर, 3 कोर, 4 कोर, 5 कोर, 3+1, 3+2
सामान्य क्रॉस सेक्शन क्षेत्र	16 से 400 मिमी2
विशिष्ट परिचालन तापमान	90°C तक (XLPE डिजाइन, मानक के लिए विशिष्ट)
स्थापित करने के तरीके	केबल खाई, नलिका, सुरक्षात्मक खाई, उपयोगिता गलियारा, स्थिर भूमिगत वायरिंग
पैकेजिंग	अधिकांश विनिर्देशों को रीलों में पैक किया जाता है; निर्यात पैकेजिंग उपलब्ध है।
वैकल्पिक विन्यास	कस्टम मार्किंग, पैकेजिंग मार्किंग, रील की लंबाई की योजना, सहायक दस्तावेज

चयन मार्गदर्शिका

जब किसी परियोजना में भूमिगत उपयोग के लिए बख्तरबंद निम्न वोल्टेज केबलों की आवश्यकता होती है, तो कृपया YJLHV22 का चयन करें। लागतों को अनुकूलित करने के लिए, सुरक्षात्मक वायरिंग मार्गों और एल्यूमीनियम कंडक्टरों का उपयोग किया जा सकता है।
लोड करंट, वायरिंग पथ की लंबाई, समूह, परिवेश तापमान और अनुमेय वोल्टेज गिरावट के आधार पर एल्यूमीनियम कंडक्टर का आकार सावधानीपूर्वक चुनें।
अपनी परियोजना में एल्यूमीनियम कंडक्टरों के लिए समाप्ति आवश्यकताओं की पुष्टि करें दीर्घकालिक कनेक्शन स्थिरता सुनिश्चित करने के लिए।
जोड़ों की संख्या को कम करने और स्थापना को तेज करने के लिए रील की लंबाई निर्दिष्ट करें।

त्वरित पूछताछ टेम्पलेट

उत्पाद	YJLHV22
वोल्टेज	0.6/1 केवी
कोर वायर कॉन्फ़िगरेशन	__
क्रॉस सेक्शन और मात्रा	__
कुल लंबाई	__ मीटर
स्थापित करने की विधि	केबल ट्रेंच/ट्रेंच/कॉरिडोर/प्रवेश
आवश्यक मानदंड	__
गंतव्य	देश और बंदरगाह __
व्यापारिक शर्तें	__
वरीयता प्राप्त रील लंबाई	__
आवश्यक दस्तावेज	__
टिप्पणियाँ	चिह्नित भाषा, पैकेजिंग चिह्न, वितरण कार्यक्रम

अक्सर पूछे जाने वाले प्रश्न

YJLHV22 के मुख्य अनुप्रयोग क्या हैं?: इसका उपयोग लागत प्रभावी कम वोल्टेज बिजली वितरण के लिए किया जाता है और इसमें बख्तरबंद सुरक्षा है। इसका उपयोग आमतौर पर भूमिगत केबल खाई, सुरक्षात्मक खाई और उपयोगिता गलियारों में किया जाता है,और भवन और औद्योगिक फीडर के लिए उपयुक्त है.
एल्यूमीनियम कंडक्टर क्यों चुनें?: एल्यूमीनियम लंबी दूरी और बड़े आकार के केबलों के लिए सामग्री लागत को कम करता है। विश्वसनीय प्रदर्शन के लिए उचित आकार और समापन महत्वपूर्ण हैं।
V22 आमतौर पर क्या दर्शाता है?: कई नामकरण प्रणालियों में, यह पीवीसी से घिरा हुआ स्टील टेप बख्तरबंद निर्माण दर्शाता है। हमेशा संदर्भ मानकों में परिभाषाओं का पालन करें।
क्या YJLHV22 को सीधे दफनाया जा सकता है?: यह आम तौर पर नलिकाओं और सुरक्षात्मक खाई में उपयोग किया जाता है। प्रत्यक्ष दफन के लिए उपयुक्तता स्थानीय नियमों, मिट्टी की स्थिति और यांत्रिक जोखिमों पर निर्भर करती है।कृपया सही चयन के लिए मार्ग विवरण प्रदान करें.
सबसे अधिक इस्तेमाल किए जाने वाले विनिर्देश क्या हैं?: वितरण नेटवर्क में 25 से 95 मिमी2 के 4-कोर और 5-कोर केबलों का उपयोग किया जाता है। 150 से 240 मिमी2 के एकल-कोर केबलों का उपयोग आमतौर पर उच्च धारा फीडर के लिए किया जाता है,भार और दूरी के आधार पर.
त्वरित उद्धरण के लिए किस जानकारी की आवश्यकता है?: तार कोर विन्यास, क्रॉस-सेक्शन क्षेत्र, कुल लंबाई (मीटर), आवश्यक मानक, स्थापना वायरिंग, गंतव्य, पैकेजिंग वरीयताएं और आवश्यक दस्तावेज।

जिनहोंग कंपनी की सेवा

ओवर प्रोडक्शन सर्विस

जिनहोंग के पास आपके लिए केबल और कंडक्टर उत्पादों की एक विस्तृत श्रृंखला है। हम उन सभी के लिए देखभाल सेवाएं और पेशेवर परियोजना समाधान प्रदान करेंगे जिनकी उन्हें आवश्यकता है।

गुणवत्ता प्रमाणन सेवाएं

जिनहोंग केबल उत्पादों का निर्माण GB, IEC, BS, NFC, ASTM, DIN और अन्य अंतरराष्ट्रीय मानकों के अनुसार किया जाता है।हमारी तकनीकी टीम आपकी आवश्यकताओं के अनुसार आपकी आवश्यकताओं को पूरा करने वाले केबल उत्पादों को अनुकूलित कर सकती है.

व्यवसाय ग्राहक सेवा

जिनहॉन्ग आपको वन-स्टॉप परियोजना समाधान सेवाएं और त्वरित उत्पाद वितरण समाधान प्रदान करने के लिए निःशुल्क पेशेवर परामर्श सेवाएं प्रदान करता है।

डिलीवरी और शिपिंग सेवाएं

जबकि हम जिनहोंग में उच्च गुणवत्ता वाले केबल प्रदान करते हैं, हम अच्छी डिलीवरी समाधान भी प्रदान करते हैं। उत्पादों की सुरक्षित डिलीवरी सुनिश्चित करते हुए, हम सबसे अच्छा पैकेजिंग और परिवहन समाधान प्रदान करते हैं,ग्राहकों की परिवहन लागत में काफी कमी.

JinHong का पैकेजिंग

जिनहोंग केबल पैकेजिंग लकड़ी के रीलों, लहराती बक्से और कॉइल्स के रूप में प्रदान की जाती है।केबल के छोर नमी से केबल के छोर की रक्षा के लिए BOPP आत्म चिपकने वाला टेप और एक गैर hygroscopic सील टोपी के साथ सील कर रहे हैंहम ग्राहक की आवश्यकताओं के अनुसार बैरल के बाहर जलरोधक सामग्री से आवश्यक चिह्न मुद्रित कर सकते हैं।
