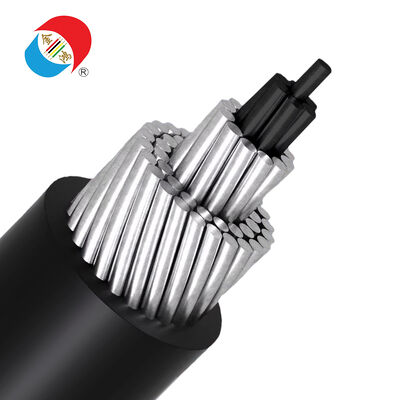

JKLGYJ 10kV एल्यूमीनियम कोर क्रॉस-लिंक्ड पॉलीएथिलीन अछूता प्रबलित ऊपरी केबल

जेकेएलजीवाईजे एक अछूता ऊपरी कंडक्टर है जो हवा के प्रतिरोध, सुरक्षित दूरी और उच्च तन्य शक्ति की आवश्यकता वाले ऊपरी वितरण लाइनों के लिए उपयुक्त है। यह बिजली प्रणाली के उन्नयन के लिए आदर्श है,ग्रामीण विद्युतीकरण, और लंबी दूरी की हवाई लाइनें।

JKLGYJ is typically supplied as a 10kV insulated overhead conductor (insulated conductor) with an aluminum-based conductor (usually reinforced with steel wire for increased tensile strength) and a cross-linked polyethylene (XLPE) insulation layerइस "अछूता" डिजाइन को लाइन सुरक्षा में सुधार करने और नंगे कंडक्टरों की तुलना में आकस्मिक संपर्क, पेड़ की शाखाओं और खराब मौसम के संपर्क के कारण विफलता के जोखिम को कम करने के लिए डिज़ाइन किया गया है।

JKLGYJ एक पूरी तरह से कवर भूमिगत केबल नहीं है। यह मुख्य रूप से खंभे / टावरों पर ओवरहेड स्थापना के लिए प्रयोग किया जाता है और सही सामान, फिटिंग के साथ चुना जाना चाहिए,और ऊपरी प्रणाली की स्थापना के तरीके.

आम तौर पर 10kV के आसपास के ओवरहेड वितरण नेटवर्क में उपयोग किया जाता है (विशिष्ट वोल्टेज स्तर परियोजना पर निर्भर करता है) यदि आपका सिस्टम 6kV, 10kV, या अन्य मध्यम वोल्टेज वितरण स्तर है,कृपया नामित वोल्टेज निर्दिष्ट करें, इन्सुलेशन मोटाई, और आपके उद्धरण के लिए अनुरोध (आरएफक्यू) में मानक आवश्यकताएं।

• ओवरहेड वितरण फीडर्स और शाखा लाइनें
• ग्रामीण विद्युतीकरण और ग्रिड विस्तार
• घनी वनस्पति वाले क्षेत्रों से होकर गुजरने वाली लाइनें; क्लैडेड कंडक्टर गलती के जोखिम को कम करते हैं।
• शहरी या उपनगरीय उन्नयन, सुरक्षा मार्जिन को प्राथमिकता देना और आउटेज को कम करना।
• पहाड़ी इलाके, नदी पारियां, और लम्बी लम्बाई के लिए अधिक तन्यता की आवश्यकता होती है।

• कारखानों में बिजली वितरण
• खनन क्षेत्रों और खड़ी भूमि में वितरण लाइनें
• हवाई लाइनों पर अस्थायी या चरणबद्ध निर्माण बिजली आपूर्ति (जहां स्थानीय नियमों द्वारा अनुमति दी जाती है)

• अधिक सुरक्षित हवाई लाइन केबलिंग रणनीतियाँ
• क्लैडेड इन्सुलेशन आकस्मिक संपर्क दोषों को कम करने में मदद करता है और सार्वजनिक गलियारों और संकीर्ण मार्ग अधिकार क्षेत्रों में लाइनों के लिए सुरक्षा की भावना में सुधार करता है।
• उत्कृष्ट स्पैन यांत्रिक प्रदर्शन
• प्रबलित कंडक्टर विकल्पों का उपयोग आमतौर पर उच्च तन्यता शक्ति, लंबे समय तक स्पैन और जटिल इलाके को संभालने के लिए किया जाता है।
• मौसम प्रतिरोध और बाहरी स्थायित्व
• एक्सएलपीई इन्सुलेशन तापमान में उतार-चढ़ाव, सूर्य के प्रकाश के संपर्क में आने और लंबे समय तक ओवरहेड ऑपरेशन के तहत स्थिर आउटडोर प्रदर्शन बनाए रखता है।
• वास्तविक गलियारों में लाइन में व्यवधान के जोखिम को कम करता है
• आमतौर पर वनस्पति वाले क्षेत्रों और शाखाओं के मिलन वाले क्षेत्रों में उपयोग किया जाता है, क्योंकि इन क्षेत्रों में उजागर कंडक्टरों को ठोकर खाने की अधिक संभावना होती है।
• तेजी से उपयोगिता-ग्रेड स्थापना
• मिलान करने वाले कनेक्टर्स, टर्मिनलों, लिफ्टिंग क्लैंप और कनेक्शन हार्डवेयर से लैस, यह पोल और लाइन स्थापना प्रक्रियाओं के लिए आदर्श है।

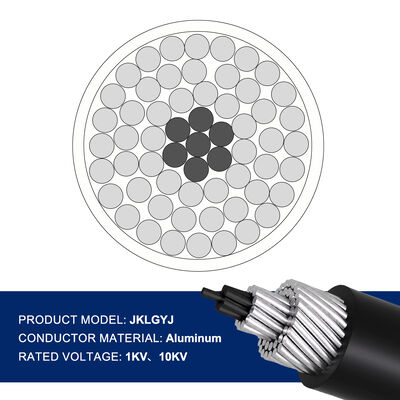

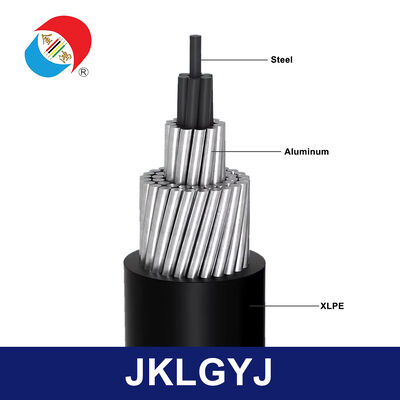

• कंडक्टरः एल्यूमीनियम के तारों वाला कंडक्टर (वैकल्पिकः बढ़ी हुई तन्यता शक्ति के लिए स्टील के तारों का सुदृढीकरण)
• इन्सुलेशनः क्रॉस-लिंक्ड पॉलीएथिलीन (XLPE)
• वैकल्पिक बाहरी परतः परियोजना पर निर्भर करता है (कुछ विनिर्देशों में एक सुरक्षात्मक आवरण शामिल हो सकता है)
• कोर: हवाई लाइनें आम तौर पर एकल-कोर कंडक्टरों का उपयोग करती हैं
• स्थापना विधि: विशेष हार्डवेयर का उपयोग करके पोल/टावरों पर सुरक्षित, ओवरहेड

• कंडक्टर स्ट्रैंडिंग
• एल्यूमीनियम के तारों को आवश्यक चालकता और लचीलापन प्राप्त करने के लिए स्ट्रैंड किया जाता है; तन्यता शक्ति बढ़ाने के लिए आवश्यकतानुसार स्टील कोर जोड़ा जा सकता है।
• इन्सुलेशन एक्सट्रूज़न
• एक्सएलपीई इन्सुलेशन को नियंत्रित मोटाई और एकाग्रता के साथ बाहर निकाला जाता है ताकि ऊपरी बिजली प्रणालियों का प्रदर्शन सुनिश्चित किया जा सके।
• क्रॉसलिंकिंग और इलाज
• एक्सएलपीई को इसकी थर्मल और यांत्रिक स्थिरता में सुधार के लिए क्रॉसलिंक किया गया है।
• सतह और चिह्न
• सतह की गुणवत्ता और निरंतर चिह्नन को सुनिश्चित करने के लिए नियंत्रण किया जाता है ताकि अनुरेखण, स्थापना की पहचान और परियोजना की स्वीकृति सुनिश्चित हो सके।
• नियमित निरीक्षण
• विशिष्ट निरीक्षण वस्तुओं में कंडक्टर प्रतिरोध, इन्सुलेशन मोटाई, लागू मानकों के अनुसार चिंगारी/वोल्टेज परीक्षण और आयामी निरीक्षण शामिल हैं।

कोर वायर का प्रकार: एकल-कोर ओवरहेड कंडक्टर

आम कंडक्टर संरचनाएं (उदाहरण): एल्यूमीनियम स्ट्रैंड्ड वायर, एल्यूमीनियम-स्टील कम्पोजिट वायर (प्रोजेक्ट के आधार पर)

सामान्य क्रॉस सेक्शन क्षेत्रफल (मिमी2): 10 16 25 35 50 70 95 120 150 185 240 300 400

• 1 कोर x 50 मिमी2
• 1 कोर x 70 मिमी2
• 1 कोर x 95 मिमी2
• 1 कोर x 120 मिमी2
• 1 कोर x 150 मिमी2
• 1 कोर x 185 मिमी2
• 1 कोर x 240 मिमी2
• 1 कोर x 300 मिमी2

• नामित वोल्टेज और अपने बाजार के लिए लागू मानकों की पुष्टि करें
• कंडक्टर के प्रकार की पुष्टि करें: सभी एल्यूमीनियम या स्टील कोर (टेन्शन/स्पैन आवश्यकताएं)
• लोड करंट, लाइन हानि और लाइन मार्ग के अनुप्रस्थ क्षेत्र की लंबाई की पुष्टि करें।
• पर्यावरण के लिए वोल्टेज स्तर और आवश्यक इन्सुलेशन मोटाई की पुष्टि करें।
• स्थापना वातावरण की पुष्टि करें: तटीय संक्षारण, उच्च ऊंचाई, तेज हवाएं/ठंडा।
• सहायक उपकरण पैकेज की पुष्टि करें: लिफ्टिंग क्लैंप, टर्मिनल ब्लॉक, कनेक्टर, सुरक्षात्मक सहायक उपकरण।
• जोड़ों की संख्या को कम करने और निर्माण में तेजी लाने के लिए ड्रम की लंबाई और काटने की योजना की पुष्टि करें।
• विद्युत कंपनी के स्वीकृति और परियोजना हस्तांतरण के लिए आवश्यक दस्तावेजों की पुष्टि करें।

उत्पाद:

JKLGYJ

नामित वोल्टेज रेटिंगः

__

लागू मानकों/विशिष्टताओंः

__

कंडक्टर प्रकारः

एल्यूमीनियम/स्टील कोर एल्यूमीनियम स्ट्रैंड वायर

क्रॉस सेक्शन और मात्राः

__

कुल लंबाई (मीटर):

__

पंक्ति नोट्स:

शहरी/ग्रामीण/वनस्पतीयुक्त/बड़े क्षेत्र/समुद्री/पहाड़ी

इन्सुलेशन रंग की आवश्यकताएं:

__

पैकेजिंगः

ड्रम, पसंदीदा ड्रम लंबाईः __

आवश्यक दस्तावेज:

__

गंतव्य:

देश और बंदरगाहः __

प्रश्न 1: JKLGYJ का उपयोग मुख्य रूप से किसके लिए किया जाता है?

उत्तर: मुख्य रूप से ओवरहेड वितरण लाइनों के लिए उपयोग किया जाता है, जहां कवर किए गए कंडक्टरों का उपयोग किया जाता है। नंगे कंडक्टरों की तुलना में, जेकेएलजीवाईजे लाइन सुरक्षा में सुधार और विफलता के जोखिम को कम करने के लिए अधिक उपयुक्त है.

Q2 क्या JKLGYJ लंबी दूरी की लाइनों के लिए उपयुक्त है?

कई परियोजनाओं में लंबी अवधि और उच्च तनाव लाइनों के लिए प्रबलित कंडक्टरों का चयन किया जाता है। डिजाइन चरण के दौरान स्पैन आवश्यकताओं, ढलान आवश्यकताओं और यांत्रिक भार की पुष्टि की जानी चाहिए।

प्र3 JKLGYJ के लिए इन्सुलेशन सामग्री क्या है?

एक आम तौर पर, क्रॉस-लिंक्ड पॉलीथीन (XLPE) इन्सुलेशन का उपयोग बाहरी हवाई लाइनों की प्रदर्शन आवश्यकताओं को पूरा करने के लिए किया जाता है।

Q4 क्या JKLGYJ भूमिगत मध्यम वोल्टेज केबलों को बदल सकता है?

जेकेएलजीवाईजे का उपयोग मुख्य रूप से हवाई लाइनों के लिए किया जाता है। भूमिगत लाइन प्रणालियों में आमतौर पर विभिन्न केबल संरचनाओं, सुरक्षा उपायों और स्थापना विधियों की आवश्यकता होती है।

Q5 किन सामानों की आवश्यकता है?

एक विशिष्ट हेडलाइन हार्डवेयर में निलंबन और तनाव क्लैंप, कनेक्टर और लाइन सुरक्षा सामान शामिल हैं। विशिष्ट विन्यास पोल डिजाइन, स्पैन,और स्थानीय बिजली कंपनी के विनिर्देश.

प्रश्न 6 सटीक उद्धरण के लिए किस जानकारी की आवश्यकता है?

ए को निम्नलिखित जानकारी की आवश्यकता होती हैः नामित वोल्टेज स्तर, कंडक्टर संरचना (प्रबलित या बिना), विनिर्देश सूची, मीटर में कुल लंबाई, रोल आरेख, गंतव्य,मानक आवश्यकताएं, और आवश्यक दस्तावेज।
