0.6/1kV YJV22 laagspanningskabel 33kV koper XLPE pantserkabel

YJV22 is een 0,6/1kV koperen kern, XLPE geïsoleerd, met stalen band en PVC omhulde stroomkabel geschikt voor vaste installaties.en utility corridors, die een verbeterde mechanische bescherming en een stabiele lage-spanningsprestatie biedt.

Als uw lijnen meer bescherming nodig hebben dan de basis omhulsel, kies dan YJV22.effectief voorkomen van compressie en behoud van stabiele voedingsprestaties in ondergrondse en leidingsomgevingen waar betrouwbaarheid van cruciaal belang is.

YJV22 is een breed gebruikte gewapende laagspanningsstroomkabel voor vaste installaties.een XLPE-isolatielaag voor sterke dielectrische eigenschappen, een binnenkant om het pantserinterface te ondersteunen, een stalen band voor mechanische bescherming,en een PVC-buitenste behuizing om de slijtage- en milieueffectiviteit in gebruikelijke installatieomgevingen te verbeteren. YJV22-kabels worden gewoonlijk gebruikt in ondergrondse kabelgraven, beschermende loopgraven en toegangsgebieden voor apparatuur, waar ongewapende kabels kunnen worden blootgesteld aan hogere drukkrachten, bouwbelastingen,of impactrisico's.

• Ondergrondse voedingsinstallaties in commerciële gebouwen, woongebouwen en industriële installaties
• Pipeline-distributielijnen in campussen en industriële parken
• Beschermingskabels in loopgraven voor de verdeling van de bouwplaats en de omtrek
• Grote mechanische risico's met betrekking tot kelderdiensten en -tunnels
• Innen/buiten voedingsovergangen via leidingen, schalen en leidingen
• Verspreiding van de installatie; lijnbescherming vermindert het risico op stilstand

• Ondergrondse leidingen en leidingen
• Goed ingevulde beschermende loopgraven
• Korridors en vaste beschermingsleidingen buiten

niet geschikt voor het slepen, het rollen of het herhaaldelijk verplaatsen

• Stalen bandverzorging verbetert de druksterkte en de weerstand tegen externe mechanische spanningen, waardoor het risico op beschadiging van ondergrondse lijnen en lijnen in aanbouw wordt verminderd.
• Kopergeleiders zorgen voor een stabiele stroomvoorziening van de voeders.

• XLPE-isolatie zorgt voor stabiele dielectrische en thermische eigenschappen en voldoet aan de vereisten van continue voedingsoperatie.

• De universele afmeting, herhaalbare constructie en exportdrumverpakking van de YJV22 maken het geschikt voor gefascieerde levering en projecten op meerdere locaties.

• Afmetingskeuze

  Selecteer het doorsnedegebied op basis van stroom, afstand, toelaatbare spanningsdaling, groepering, omgevings- of bodemomstandigheden en installatiemethode.Voor lange voeders is de controle van de spanningsdaling doorgaans een prioriteit.

• Beëindiging en verbanden

  Gebruik gecertificeerde terminals en de juiste krimpgereedschappen, waarbij een gecontroleerd koppel wordt toegepast.

• Lijnontwerp

  Indien rechtstreekse begravenheid vereist is, moeten de desbetreffende normen worden bevestigd en passende constructie- en begravenheidsbeschermingsmethoden worden gespecificeerd.

• Koperdraad en weerstandscontrole

  De banden van de geleider worden gecontroleerd om een stabiele weerstand te garanderen en de installatie te vergemakkelijken.

• XLPE-isolatievorming

  Extrusie- en crosslinkingprocessen worden gebruikt om een uniforme dielectrische laag te vormen die geschikt is voor lage spanningstoepassingen.

• Kernassemblage en controle van de geometrie

  De kerndraden zijn vastgebonden om de ronde vorm te behouden en de prestaties van de geleidingen te verbeteren.

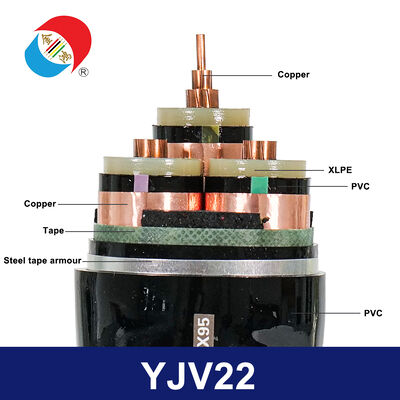

• Beschermingslaag en pantserstructuur

  De beschermende laag beschermt de geïsoleerde kerndraden; de stalen bandverzorgingslaag is op een gecontroleerde manier overlappend gewikkeld om mechanische bescherming te bieden.

• Bescherming en markering

  Een polyvinylchloride (PVC) -schede wordt gebruikt om de slijtvastheid en bescherming te verbeteren en heeft duidelijke markeringen voor een gemakkelijke traceerbaarheid.

• Routinematige inspecties

  Typische inspectiepunten zijn onder meer geleiderweerstand, isolatiedichtheid, vonk-/spanningsonderzoek volgens normen, dimensie-inspectie en integratiecontroles van de schede en de harnas.

• 1C voor eenkernvoeders (afhankelijk van de installatiespecificaties)
• 2C voor eenfasige schakelingen
• 3C voor driefase-circuits zonder neutrale (afhankelijk van het ontwerp)
• 4C voor driefasevoeders met neutrale (hoge vraag)
• 5C voor driefasevoeders met neutrale en beschermende apparatuur (PE) (afhankelijk van het ontwerp)

• 2.5
• 4
• 6
• 10
• 16
• 25
• 35
• 50
• 70
• 95
• 120
• 150
• 185
• 240
• 300

• 4C x 10
• 4C x 16
• 4C x 25
• 4C x 35
• 4C x 50
• 4C x 70
• 4C x 95
• 3C x 10
• 3C x 16
• 3C x 25
• 3C x 35
• 3C x 50
• 5 kernen x 10
• 5 kernen x 16
• 5 kernen x 25
• 1 kern x 95
• 1 kern x 120
• 1 kern x 150
• 1 kern x 240
