আন্ডারগ্রাউন্ড ফিডার নেটওয়ার্কস YJV22 কেবল STA 0.6/1kV XLPE কপার আর্মার্ড কেবল
পণ্যের সারসংক্ষেপ
পণ্যের বিবরণ
আন্ডারগ্রাউন্ড ফিডার নেটওয়ার্কস YJV22 কেবল
,YJV22 কেবল STA 0.6/1kV
,0.6/1kV XLPE কপার আর্মার্ড কেবল
পণ্যের বিবরণ

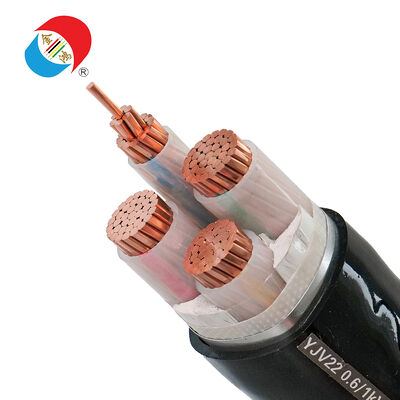

YJV22 কপার XLPE STA আর্মার্ড কেবল 0.6/1kV আন্ডারগ্রাউন্ড ফিডার নেটওয়ার্কের জন্য
যখন আপনার নিম্ন-ভোল্টেজ লাইনগুলি ভূগর্ভে স্থাপন করা হয়, তখন সুরক্ষা তাদের কর্মক্ষমতার একটি অবিচ্ছেদ্য অংশ হয়ে ওঠে। YJV22 কেবল আপনার ফিডারগুলিকে নালী, কেবল ট্রে এবং সুরক্ষিত ট্রেঞ্চগুলিতে নির্ভরযোগ্য রাখতে কপার কন্ডাক্টর, ক্রস-লিঙ্কড পলিইথিলিন (XLPE) ইনসুলেশন এবং স্টিল টেপ আর্মারকে একত্রিত করে। YJV22 কেবল এমন প্রকল্পের জন্য আদর্শ যা আর্মার্ড লো-ভোল্টেজ কেবল প্রয়োজন কিন্তু কম-ধোঁয়া হ্যালোজেন-মুক্ত (LSZH) বা অগ্নি-প্রতিরোধী বৈশিষ্ট্যগুলির প্রয়োজন হয় না।
YJV22 হল একটি নিম্ন-ভোল্টেজ আর্মার্ড পাওয়ার কেবল যা সাধারণত স্ট্র্যান্ডেড কপার কন্ডাক্টর এবং ক্রস-লিঙ্কড পলিইথিলিন (XLPE) ইনসুলেশন বৈশিষ্ট্যযুক্ত, যা স্টিল টেপ আর্মার (STA) দিয়ে শক্তিশালী করা হয়েছে এবং অবশেষে একটি পলিভিনাইল ক্লোরাইড (PVC) বাইরের শীট দ্বারা সুরক্ষিত। এই কেবলটি আন্ডারগ্রাউন্ড এবং যান্ত্রিকভাবে সংবেদনশীল লাইনগুলিতে নির্ভরযোগ্য স্থায়ী ইনস্টলেশন নিশ্চিত করার উপর দৃষ্টি নিবদ্ধ করে ডিজাইন করা হয়েছে, যা কম্প্রেশন, ব্যাকফিল স্ট্রেস এবং প্রসারিত করা কঠিন বিভাগগুলির ক্ষতি হওয়ার ঝুঁকি কমাতে সহায়তা করে। এটি সাধারণত বিল্ডিং অ্যাক্সেস লাইন, শিল্প বিদ্যুত বিতরণ, ক্যাম্পাস ইউটিলিটি এবং অবকাঠামো প্রকল্পগুলিতে ব্যবহৃত হয় যেখানে লাইন স্থায়িত্ব একটি প্রাথমিক বিবেচনা।
সাধারণ রেটেড ভোল্টেজ: 0.6/1 kV
অ্যাপ্লিকেশন: স্থায়ী নিম্ন-ভোল্টেজ ফিডার এবং সাব-ফিডার
- 1C উচ্চ-কারেন্ট ফিডার (ফেজ আলাদা তারের)
- 2C একক-ফেজ সার্কিট এবং ডেডিকেটেড লোড
- নিরপেক্ষতা ছাড়াই 3C থ্রি-ফেজ সার্কিট (ডিজাইন-নির্দিষ্ট)
- নিরপেক্ষ বিতরণ সহ 4C থ্রি-ফেজ
- নিরপেক্ষ এবং PE সহ 5C থ্রি-ফেজ (ডিজাইন-নির্দিষ্ট)
- অনেক বিল অফ কোয়ান্টিটি (BOQ)-এ ব্যবহৃত 3+1 এবং 3+2 ফিডার কনফিগারেশন
1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400
- 4C x 10 4C x 16 4C x 25 4C x 35 4C x 50
- 5C x 10 5C x 16 5C x 25 5C x 35
- 3C x 10 3C x 16 3C x 25
- 1C x 95 1C x 120 1C x 150 1C x 185 1C x 240
- আন্ডারগ্রাউন্ড নালী এবং কেবল ট্রেঞ্চ পাওয়ার বিতরণ
- শিল্প ও বাণিজ্যিক সাইটে প্রতিরক্ষামূলক ট্রেঞ্চ ইনস্টলেশন
- নিম্ন-ভোল্টেজ সুইচবোর্ড এবং বিতরণ বাক্সে ইনকামিং লাইন
- ইউটিলিটি করিডোর, কেবল চ্যানেল এবং লাইন ট্রানজিশন
- উচ্চ যান্ত্রিক চাপের শিকার ইনডোর এবং আউটডোর ফিডার ইনস্টলেশন
- আর্মার্ড নির্মাণ প্রয়োজন এমন স্থায়ী ইনস্টলেশন
ইস্পাত স্ট্রিপ আর্মার কম্প্রেশন শক্তি এবং বাহ্যিক চাপের প্রতিরোধ ক্ষমতা বাড়ায়, নালী এবং কেবল ট্রেঞ্চগুলির দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত করে।
কপার কন্ডাক্টর দক্ষ পরিবাহিতা এবং স্থিতিশীল ফিডার কর্মক্ষমতা প্রদান করে, যা তাদের দীর্ঘ-দূরত্বের নিম্ন-ভোল্টেজ বিদ্যুত বিতরণের জন্য বিশেষভাবে উপযুক্ত করে তোলে।
XLPE ইনসুলেশন সাধারণ নিম্ন-ভোল্টেজ ফিডার অ্যাপ্লিকেশনগুলিতে স্থিতিশীল ডাইইলেকট্রিক বৈশিষ্ট্য এবং অবিচ্ছিন্ন লোড ক্ষমতা প্রদান করে।
PVC বাইরের শীট ঘর্ষণ-প্রতিরোধী, যা ট্র্যাকশন, স্থাপন এবং সমাপ্তি প্রস্তুতির সময় হ্যান্ডলিং সহজ করে।
সাধারণ আকার এবং পরিচিত নির্মাণ প্রতিস্থাপন ঝুঁকি কমাতে এবং প্রকল্পের সরবরাহ পরিকল্পনাকে ত্বরান্বিত করতে সহায়তা করে।

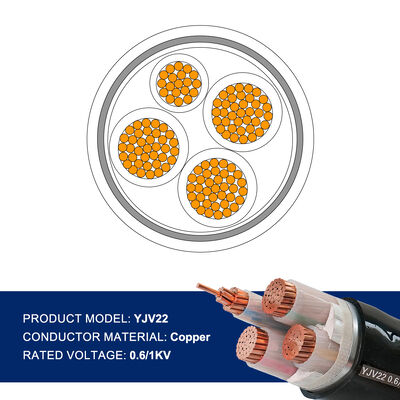

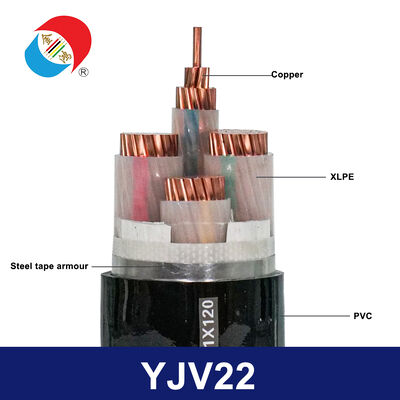

- কন্ডাক্টর: কপার স্ট্র্যান্ডেড তার
- ইনসুলেশন: ক্রস-লিঙ্কড পলিইথিলিন (XLPE)
- সাইড প্যাড: আর্মার লেয়ারের নিচে প্রতিরক্ষামূলক প্যাড লেয়ার
- আর্মার লেয়ার: স্টিল টেপ (STA)
- বাইরের শীট: পলিভিনাইল ক্লোরাইড (PVC)
- ইনস্টলেশন প্রকার: স্থায়ী, বিশেষভাবে সুরক্ষিত আন্ডারগ্রাউন্ড পাওয়ার ডিস্ট্রিবিউশন লাইনের জন্য উপযুক্ত
- কপার কন্ডাক্টর স্ট্র্যান্ডিং
নিয়ন্ত্রিত স্ট্র্যান্ডিং কাঠামো প্রতিরোধের স্থিতিশীলতা উন্নত করতে এবং ইনস্টলেশন সহজতর করতে সহায়তা করে।
- XLPE ইনসুলেশন এক্সট্রুশন এবং ক্রস-লিঙ্কিং
ইনসুলেশন লেয়ার মোল্ডিং নিম্ন-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন লাইনের জন্য টেকসই ডাইইলেকট্রিক বৈশিষ্ট্য নিশ্চিত করে।
- কোর সনাক্তকরণ এবং অ্যাসেম্বলি
কোর তারগুলি সনাক্ত করা হয় এবং গোলাকারতা বজায় রাখতে এবং টানতে সহজ করার জন্য নিয়ন্ত্রিত জ্যামিতি ব্যবহার করে স্ট্র্যান্ড করা হয়।
- সাইড প্যাড প্রস্তুতি
সাইড প্যাড কোর তারের সমাবেশকে রক্ষা করে এবং আর্মার লেয়ারের স্থিতিশীল ইনস্টলেশনে সহায়তা করে।
- ইস্পাত টেপ আর্মিং
কম্প্রেশন শক্তি এবং বাহ্যিক চাপের প্রতিরোধ ক্ষমতা বাড়ানোর জন্য ইস্পাত টেপ একটি নিয়ন্ত্রিত ওভারল্যাপ পদ্ধতিতে ক্ষত হয়।
- PVC শীট এক্সট্রুশন এবং চিহ্নিতকরণ
শীট আর্মার লেয়ারকে রক্ষা করে এবং পরিষ্কার চিহ্নিতকরণের মাধ্যমে ট্রেসযোগ্যতা সক্ষম করে। নিয়মিত গুণমান পরিদর্শন
- সাধারণ পরিদর্শনের মধ্যে রয়েছে কন্ডাক্টর প্রতিরোধ ক্ষমতা, ইনসুলেশন বেধ, স্পার্ক টেস্টিং, ভোল্টেজ টেস্টিং, ডাইমেনশনাল পরিদর্শন এবং শীট অখণ্ডতা।
| আইটেম | বিস্তারিত |
|---|---|
| মডেল | YJV22 |
| প্রকার | কপার/XLPE/ইস্পাত টেপ/PVC আর্মার্ড লো-ভোল্টেজ পাওয়ার কেবল |
| রেটেড ভোল্টেজ | 0.6/1 kV |
| কন্ডাক্টর | কপার স্ট্র্যান্ডেড তার |
| ইনসুলেশন | ক্রস-লিঙ্কড পলিইথিলিন (XLPE) |
| আর্মার | ইস্পাত টেপ আর্মার্ড (STA) |
| বাইরের শীট | পলিভিনাইল ক্লোরাইড (PVC) |
| কোর বিকল্প | একক কোর, 2 কোর, 3 কোর, 4 কোর, 5 কোর, 3+1, 3+2 |
| সাধারণ আকারের পরিসীমা | 1.5 থেকে 400 মিমি² |
| সাধারণ অপারেটিং তাপমাত্রা | 90°C পর্যন্ত (XLPE ডিজাইন, স্ট্যান্ডার্ডের উপর নির্ভর করে) |
| ইনস্টলেশন পদ্ধতি | কেবল ট্রেঞ্চ, নালী, প্রতিরক্ষামূলক ট্রেঞ্চ, করিডোর, স্থায়ী আন্ডারগ্রাউন্ড কেবল |
| প্যাকেজিং | রপ্তানি রিল (বেশিরভাগ আকার), কয়েল (ছোট আকার, প্রকল্পের উপর নির্ভর করে) |
| বিকল্প | চিহ্নিতকরণ ভাষা, প্যাকেজিং চিহ্নিতকরণ, রিল দৈর্ঘ্য স্কিম, ডকুমেন্টেশন তালিকা |
- নিয়মকানুনগুলিতে নির্দিষ্ট আপনার বিল অফ ম্যাটেরিয়ালস (BOQ) স্ট্যান্ডার্ড এবং গ্রহণযোগ্যতা পরীক্ষাগুলি নিশ্চিত করুন
- লাইন টাইপ এবং ইনস্টলেশন পদ্ধতি প্রদান করুন (কেবল ট্রেঞ্চ, নালী, প্রতিরক্ষামূলক ট্রেঞ্চ, করিডোর, ইনকামিং ফিডার)
- নিরপেক্ষ এবং PE ডিজাইন অনুযায়ী কন্ডাক্টর কনফিগারেশন প্রদান করুন
- ক্রস-সেকশনাল মাত্রা এবং মোট দৈর্ঘ্য (মিটার) প্রদান করুন
- জয়েন্টগুলি কমাতে প্রস্তাবিত রিলের দৈর্ঘ্য নির্দেশ করুন
- বিশেষ শর্ত নির্দেশ করুন, যেমন আর্দ্রতা, রাসায়নিকভাবে ক্ষয়কারী এলাকা, প্রভাবের ঝুঁকি বা সরাসরি কবর দেওয়ার প্রয়োজনীয়তা
YJV22 হল স্থায়ী ইনস্টলেশনের জন্য একটি নিম্ন-ভোল্টেজ বিতরণ কেবল, যা আন্ডারগ্রাউন্ড বা সুরক্ষিত লাইনের জন্য উপযুক্ত যার জন্য ইস্পাত টেপ আর্মার প্রয়োজন, যেমন নালী এবং ট্রেঞ্চ।
উত্তর: অনেক নামকরণ সিস্টেমে, 22 একটি ইস্পাত-টেপ আর্মার্ড কাঠামো নির্দেশ করে। নিশ্চিত করুন যে এর সংজ্ঞা এবং পরীক্ষার সুযোগ প্রকল্পের জন্য প্রয়োজনীয় মানগুলির সাথে মেলে।
উত্তর: YJV22 যান্ত্রিক সুরক্ষার জন্য একটি আর্মার লেয়ার অন্তর্ভুক্ত করে। YJV সাধারণত আর্মারবিহীন এবং কম যান্ত্রিক ঝুঁকির অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
উত্তর: এটি সাধারণত নালী সমাবেশ এবং সুরক্ষিত ট্রেঞ্চগুলির জন্য ব্যবহৃত হয়। সরাসরি কবর দেওয়ার উপযুক্ততা স্থানীয় নিয়ম, মাটির অবস্থা এবং যান্ত্রিক ঝুঁকির উপর নির্ভর করে। সঠিক মিলের জন্য অনুগ্রহ করে তারের বিবরণ প্রদান করুন।
উত্তর: বিল্ডিং পাওয়ার ডিস্ট্রিবিউশনের জন্য সাধারণ স্পেসিফিকেশন হল মাল্টি-কোর 4-কোর এবং 5-কোর কেবল যা 10 থেকে 50 মিমি² পর্যন্ত। একক-কোর ব্যাস 95 থেকে 240 মিমি² পর্যন্ত, যা উচ্চ-কারেন্ট তারের ফিডারের জন্য উপযুক্ত; নির্দিষ্ট স্পেসিফিকেশন লোড এবং দূরত্বের উপর নির্ভর করে।
A. স্ট্যান্ডার্ড স্পেসিফিকেশন, কোরের সংখ্যা, আকারের তালিকা, মোট মিটার, ফিড পাথ টাইপ, গন্তব্য, স্পুল দৈর্ঘ্যের পছন্দ এবং প্রয়োজনীয় ডকুমেন্টেশন।
