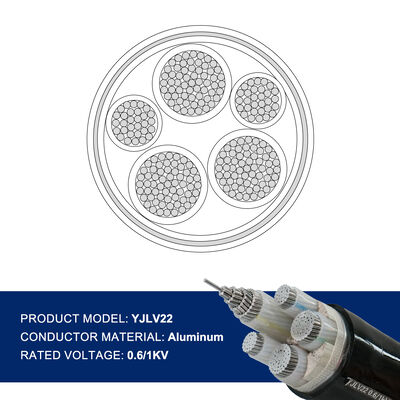

YJLV22 অ্যালুমিনিয়াম এক্সএলপিই পিভিসি এসটিএ ক্যাবল 0.6 / 1kV দীর্ঘ এলভি জন্য বর্মযুক্ত পাওয়ার ক্যাবল
পণ্যের সারসংক্ষেপ
পণ্যের বিবরণ
অ্যালুমিনিয়াম এক্সএলপিই পিভিসি এসটিএ তার
,YJLV22 STA ক্যাবল
,0.6/1kV বর্মযুক্ত পাওয়ার ক্যাবল
পণ্যের বিবরণ
YJLV22

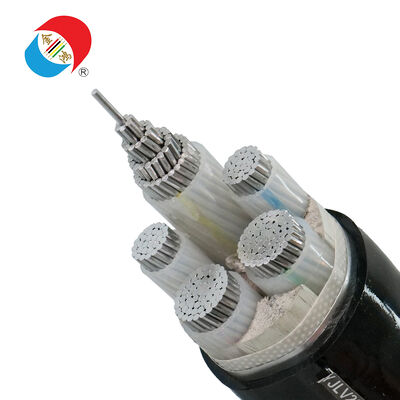

YJLV22 হল একটি নিম্ন-ভোল্টেজ অ্যালুমিনিয়াম কোর পাওয়ার কেবল যা নির্দিষ্ট ইনস্টলেশন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে, বিশেষ করে সেইসব পরিস্থিতিতে উপযুক্ত যেখানে লাইন সুরক্ষা এবং খরচ-কার্যকারিতা উভয়ই গুরুত্বপূর্ণ। এটি স্ট্র্যান্ডেড অ্যালুমিনিয়াম কন্ডাক্টর ব্যবহার করে, যা বৃহৎ ক্রস-সেকশনাল এলাকা এবং দীর্ঘ দূরত্বের জন্য উপাদানের খরচ কার্যকরভাবে হ্রাস করে; ক্রস-লিঙ্কড পলিইথিলিন (XLPE) ইনসুলেশন স্থিতিশীল নিম্ন-ভোল্টেজ কর্মক্ষমতা নিশ্চিত করে; এবং একটি ইস্পাত টেপ আর্মার স্তর ভূগর্ভস্থ এবং সুরক্ষিত লাইনে কম্প্রেশন এবং বাহ্যিক চাপের বিরুদ্ধে এর প্রতিরোধ ক্ষমতা বাড়ায়। একটি PVC বাইরের আচ্ছাদন নির্মাণ সাইটে স্থায়িত্ব প্রদান করে, যা টানা, স্থাপন এবং দৈনিক হ্যান্ডলিং সহজ করে। YJLV22 সাধারণত বিল্ডিং ইনকামিং লাইন, ক্যাম্পাস পাওয়ার বিতরণ, শিল্প পার্ক ইউটিলিটি এবং ভূগর্ভস্থ নালী বা ট্রেঞ্চ নেটওয়ার্কের জন্য ব্যবহৃত হয়।
রেটেড ভোল্টেজ:সাধারণ রেটেড ভোল্টেজ: 0.6/1 kV
অ্যাপ্লিকেশন:নির্দিষ্ট নিম্ন-ভোল্টেজ ফিডার এবং বিতরণ লাইন
বিডিং নির্দেশাবলী:অনুগ্রহ করে আপনার বিল অফ কোয়ান্টিটি (BOQ)-তে তালিকাভুক্ত রেফারেন্স স্ট্যান্ডার্ড, কন্ডাক্টর গ্রেড এবং গ্রহণযোগ্যতা পরীক্ষার প্রয়োজনীয়তা নিশ্চিত করুন।
- বড় সাইটে ভূগর্ভস্থ নালী এবং তারের ট্রেঞ্চ
- কারখানা এবং শিল্প পার্কে প্রতিরক্ষামূলক ট্রেঞ্চ পাওয়ার বিতরণ
- ট্রান্সফরমার এলাকা থেকে নিম্ন-ভোল্টেজ সুইচবোর্ড পর্যন্ত ইনকামিং লাইন
- বাহ্যিক চাপের ঝুঁকি সহ ইউটিলিটি করিডোর এবং তারের টানেল
- আবাসিক এবং বাণিজ্যিক উন্নয়ন পাওয়ার বিতরণ নেটওয়ার্ক
- দীর্ঘ-দূরত্বের নিম্ন-ভোল্টেজ লাইন যেখানে অ্যালুমিনিয়াম কন্ডাক্টরের অর্থনীতি গুরুত্বপূর্ণ
- নালী সিস্টেম, তারের ট্রেঞ্চ, প্রতিরক্ষামূলক ট্রেঞ্চ, তারের করিডোর, নির্দিষ্ট ভূগর্ভস্থ লাইন
টানা, লোড করা বা ঘন ঘন স্থানান্তরিত লাইনের জন্য উপযুক্ত নয়
- 1C: ফেজ সেপারেশন সহ উচ্চ-কারেন্ট ফিডার
- 2C: এক-ফেজ বিতরণ লাইন
- 3C: নিরপেক্ষ ছাড়া থ্রি-ফেজ সার্কিট (ডিজাইনের উপর নির্ভর করে)
- 4C: নিরপেক্ষ সহ থ্রি-ফেজ (সাধারণ)
- 5C: নিরপেক্ষ এবং প্রতিরক্ষামূলক কেবল সহ থ্রি-ফেজ (ডিজাইনের উপর নির্ভর করে)
- 3+1 এবং 3+2: সাধারণ ফিডার লেআউট বিল অফ কোয়ান্টিটি (BOQ)
16 25 35 50 70 95 120 150 185 240 300 400
- 4-কোর x 25 4-কোর x 35 4-কোর x 50 4-কোর x 70 4-কোর x 95
- 5-কোর x 25 5-কোর x 35 5-কোর x 50
- 3-কোর x 35 3-কোর x 50 3-কোর x 70
- 1-কোর x 150 1-কোর x 185 1-কোর x 240
প্রকল্পের নকশা স্পেসিফিকেশন অনুযায়ী 3+1 এবং 3+2 কনফিগারেশন উপলব্ধ।
সরবরাহের প্রাপ্যতা কন্ডাক্টর গ্রেড, আর্মার কাঠামো এবং শীথ ফর্মুলেশনের উপর নির্ভর করে; নির্দিষ্ট প্রয়োজনীয়তা মানগুলির অধীন।
বৃহৎ প্রকল্পের জন্য মোট উপাদান খরচ হ্রাস
অ্যালুমিনিয়াম কন্ডাক্টর দীর্ঘ-দূরত্ব এবং বৃহৎ-ক্রস-সেকশন লাইনের জন্য খরচ কমায়। কারেন্ট এবং ভোল্টেজ ড্রপের সঠিক নির্বাচন নির্ভরযোগ্য নিম্ন-ভোল্টেজ পাওয়ার বিতরণ কর্মক্ষমতা নিশ্চিত করে।
ভূগর্ভস্থ স্থায়িত্বের জন্য আর্মার্ড সুরক্ষা
ইস্পাত টেপ আর্মার কম্প্রেশন এবং বাহ্যিক চাপ প্রতিরোধ করে, নালী, ট্রেঞ্চ এবং কবর দেওয়া সুরক্ষা লাইনে ক্ষতির ঝুঁকি হ্রাস করে।
XLPE ইনসুলেশন স্থিতিশীল তাপ কর্মক্ষমতা নিশ্চিত করে
XLPE ইনসুলেশন নির্ভরযোগ্য ডাইইলেকট্রিক শক্তি এবং অবিচ্ছিন্ন লোড অপারেশন ক্ষমতার কারণে নিম্ন-ভোল্টেজ ফিডারে ব্যাপকভাবে ব্যবহৃত হয়।
সহজ ইনস্টলেশন এবং হ্যান্ডলিংয়ের জন্য PVC শীথ
PVC বাইরের আচ্ছাদন ঘর্ষণ প্রতিরোধ এবং দৈনন্দিন নির্মাণ স্থায়িত্ব প্রদান করে, যা নির্দিষ্ট ইনস্টলেশন পথে টান এবং ব্যবস্থাপনাকে সহজ করে।
EPC এবং পরিবেশকদের জন্য সুবিধাজনক প্রকল্প সরবরাহ
স্ট্যান্ডার্ড নির্মাণ, সাধারণ আকার, রপ্তানি ড্রাম প্যাকেজিং এবং একাধিক ডকুমেন্ট বিকল্পগুলি পর্যায়ক্রমে বিতরণ এবং পুনরাবৃত্তি অর্ডার সমর্থন করে।
অ্যালুমিনিয়াম কন্ডাক্টর প্রস্তুতি
সহজ ইনস্টলেশনের জন্য ধারাবাহিক প্রতিরোধ এবং নমনীয়তা অর্জনের জন্য অ্যালুমিনিয়াম স্ট্র্যান্ডেড তার নিয়ন্ত্রণ করুন।
XLPE ইনসুলেশন এক্সট্রুশন এবং ক্রসলিংকিং
ইনসুলেশন স্তরটি এক্সট্রুড করুন এবং নিম্ন-ভোল্টেজ বিতরণ অ্যাপ্লিকেশনগুলিতে টেকসই ডাইইলেকট্রিক বৈশিষ্ট্য নিশ্চিত করতে এটি ক্রসলিঙ্ক করুন।
কোর তার এবং জ্যামিতি নিয়ন্ত্রণ
কোর তারগুলি সনাক্ত করুন এবং রাউন্ডনেস উন্নত করতে এবং মসৃণ ড্র এবং শীথিং সহজতর করার জন্য নিয়ন্ত্রিত জ্যামিতি অনুযায়ী সেগুলিকে স্ট্র্যান্ড করুন।
স্যান্ডউইচ গঠন
কোর বান্ডিল রক্ষা করতে এবং আর্মার স্তর স্থাপনের জন্য একটি স্থিতিশীল ভিত্তি প্রদানের জন্য একটি স্যান্ডউইচ স্তর প্রয়োগ করুন।
ইস্পাত টেপ আর্মিং
নিয়ন্ত্রিত ওভারল্যাপ প্যাটার্নে ইস্পাত টেপটি মোড়ানো, প্রধানত কম্প্রেশন এবং বাহ্যিক চাপের বিরুদ্ধে এর প্রতিরোধ ক্ষমতা বাড়ানোর জন্য।
PVC শীথ এক্সট্রুশন এবং ফিনিশিং
অভ্যন্তরীণ স্তরগুলিকে রক্ষা করার জন্য একটি PVC শীথ প্রয়োগ করুন, তারপর ট্রেসযোগ্যতা এবং প্রকল্প নিয়ন্ত্রণের জন্য এটি চিহ্নিত করুন।
- সাধারণ পরিদর্শনের মধ্যে রয়েছে কন্ডাক্টর প্রতিরোধ, ইনসুলেশন বেধ যাচাইকরণ, স্পার্ক টেস্টিং, ভোল্টেজ টেস্টিং, মাত্রিক পরিদর্শন এবং শীথ অখণ্ডতা।
| বৈশিষ্ট্য | বিস্তারিত |
|---|---|
| মডেল | YJLV22 |

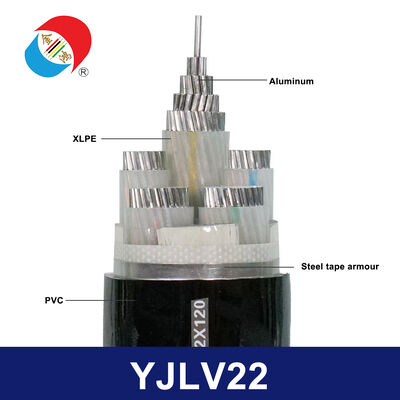

| কেবল প্রকার | অ্যালুমিনিয়াম কোর, ক্রস-লিঙ্কড পলিইথিলিন (XLPE) ইনসুলেটেড, পলিভিনাইল ক্লোরাইড (PVC) শীথড, ইস্পাত টেপ আর্মার্ড নিম্ন-ভোল্টেজ পাওয়ার কেবল |
| রেটেড ভোল্টেজ | 0.6/1 kV |
| কন্ডাক্টর | অ্যালুমিনিয়াম, স্ট্র্যান্ডেড |
| ইনসুলেশন | ক্রস-লিঙ্কড পলিইথিলিন (XLPE) |
| আর্মার | ইস্পাত টেপ |
| বাইরের আচ্ছাদন | পলিভিনাইল ক্লোরাইড (PVC) |
| কোর কনফিগারেশন | 1 কোর, 2 কোর, 3 কোর, 4 কোর, 5 কোর, 3+1, 3+2 |
| সাধারণ ক্রস-সেকশনাল এলাকা | 16 থেকে 400 mm² |
| সাধারণ অপারেটিং তাপমাত্রা | 90°C পর্যন্ত (XLPE ডিজাইন, নির্দিষ্ট মান পরিবর্তন সাপেক্ষ) |
| সাধারণ ইনস্টলেশন পদ্ধতি | কেবল ট্রেঞ্চ, নালী, প্রতিরক্ষামূলক ট্রেঞ্চ, ইউটিলিটি করিডোর, নির্দিষ্ট তারের সংযোগ |
| প্যাকেজিং | বেশিরভাগ আকার রিলগুলিতে প্যাকেজ করা হয়; রপ্তানি প্যাকেজিং উপলব্ধ। |
| কাস্টমাইজেশন পরিষেবা | মার্কআপ ভাষা, প্যাকেজিং চিহ্ন, রিল দৈর্ঘ্য পরিকল্পনা, ডকুমেন্টেশন কিট |
- যখন আপনার প্রকল্পের জন্য ভূগর্ভস্থ বা প্রতিরক্ষামূলক তারের জন্য অ্যালুমিনিয়াম কোর আর্মার্ড নিম্ন-ভোল্টেজ কেবলের প্রয়োজন হয়, তখন YJLV22 নির্বাচন করুন। খরচ অপটিমাইজেশন সম্ভব।
- লোড কারেন্ট, লাইনের দৈর্ঘ্য, ইনস্টলেশন গ্রুপিং, পরিবেষ্টিত তাপমাত্রা এবং অনুমোদিত ভোল্টেজ ড্রপের উপর ভিত্তি করে অ্যালুমিনিয়াম কন্ডাকটরের আকার নির্ধারণ করুন।
- দীর্ঘমেয়াদী যৌথ স্থিতিশীলতা নিশ্চিত করতে অ্যালুমিনিয়াম কন্ডাকটরের জন্য সংযোগকারী এবং সমাপ্তি পদ্ধতি উপযুক্ত কিনা তা নিশ্চিত করুন।
- জয়েন্টগুলির সংখ্যা কমাতে এবং ইনস্টলেশনকে দ্রুত করতে আপনার লাইনের প্রকার এবং পছন্দের রিলের দৈর্ঘ্য উল্লেখ করুন।
YJLV22-এর প্রধান ব্যবহারগুলি কী কী?
এটি ভূগর্ভস্থ তারের ট্রেঞ্চ, প্রতিরক্ষামূলক ট্রেঞ্চ এবং ইউটিলিটি করিডোরগুলিতে নিম্ন-ভোল্টেজ পাওয়ার বিতরণের জন্য ব্যবহৃত হয় যেখানে আর্মার্ড সুরক্ষার প্রয়োজন হয় এবং অ্যালুমিনিয়াম কন্ডাক্টর সামগ্রিক খরচ কমাতে সাহায্য করে।
YJLV22 কীভাবে তামার আর্মার্ড কেবল থেকে আলাদা?
প্রধান পার্থক্য কন্ডাক্টর উপাদানে নিহিত। অ্যালুমিনিয়াম কন্ডাক্টর উপাদানের খরচ কমায়, তবে নির্ভরযোগ্য বিদ্যুৎ সরবরাহ নিশ্চিত করতে সঠিক আকার নির্বাচন করতে হবে এবং সঠিকভাবে শেষ করতে হবে।
22 সাধারণত কী প্রতিনিধিত্ব করে?
অনেক নামকরণ সিস্টেমে, এটি একটি ইস্পাত টেপ আর্মার্ড কাঠামো নির্দেশ করে। অনুগ্রহ করে সর্বদা রেফারেন্স স্ট্যান্ডার্ডের সংজ্ঞা অনুসরণ করুন।
YJLV22 কি সরাসরি কবর দেওয়ার জন্য উপযুক্ত?
এটি সাধারণত তারের ট্রেঞ্চ এবং প্রতিরক্ষামূলক ট্রেঞ্চে ব্যবহৃত হয়। সরাসরি কবর দেওয়ার উপযুক্ততা মাটির অবস্থা, যান্ত্রিক ঝুঁকি এবং স্থানীয় বিধিবিধানের উপর নির্ভর করে। সঠিক নির্বাচনের জন্য অনুগ্রহ করে তারের বিবরণ প্রদান করুন।
পাওয়ার বিতরণ প্রকৌশলের জন্য সাধারণ স্পেসিফিকেশনগুলি কী কী?
25 থেকে 95 mm² এর 4-কোর এবং 5-কোর কেবলগুলি সাধারণত পাওয়ার বিতরণের জন্য ব্যবহৃত হয়। 150 থেকে 240 mm² এর একক-কোর কেবলগুলি সাধারণত উচ্চ-কারেন্ট ফিডারের জন্য ব্যবহৃত হয়, লোড এবং দূরত্বের উপর নির্ভর করে।
একটি সঠিক উদ্ধৃতির জন্য কী তথ্য প্রয়োজন?
কোর কনফিগারেশন, ক্রস-সেকশনাল এলাকা, মোট দৈর্ঘ্য (মিটার), প্রয়োজনীয় মান, ইনস্টলেশন রুট, গন্তব্য, প্যাকেজিং প্রয়োজনীয়তা এবং ডকুমেন্টেশন প্রয়োজনীয়তা।
