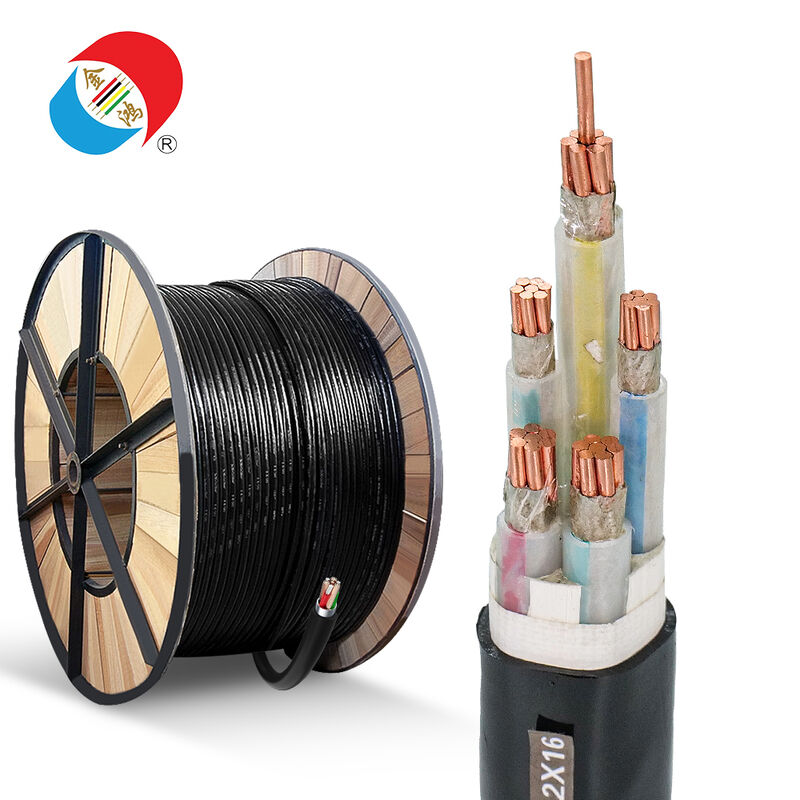

জিরো হ্যালোজেন ফ্লেম রিটার্ডেন্ট ক্যাবল ১১ কেভি অগ্নি প্রতিরোধী কম ধোঁয়া ক্যাবল
পণ্য স্পেসিফিকেশন
উৎপত্তি স্থান:
আনহুই চীন
ব্র্যান্ডের নাম:
JinHong
মডেল নম্বর:
Wdzn-yjy
ন্যূনতম অর্ডার পরিমাণ:
100 মি
দাম:
11.15-16.25USD
ডেলিভারি সময়:
15-20 দিন
পেমেন্ট শর্তাবলী:
টি/টি
পণ্যের সারসংক্ষেপ
WDZN-YJY LSZH অগ্নি প্রতিরোধী পাওয়ার ক্যাবল কম ধোঁয়া শূন্য হ্যালোজেন • অগ্নি প্রতিরোধী • এক্সএলপিই নিরোধক • পিই গর্ত • অ-বিন্যাস্ত WDZN-YJY একটিদ্বৈত সুরক্ষা নিরাপত্তা তারেরএটি এমন প্রকল্পের জন্য তৈরি করা হয়েছে যেখানে কেবল তারগুলি জ্বলতে বন্ধ করতে হবে না, তবে আগুনের পরিস্থিতিতেও কার্যকর থাকতে হবে...
পণ্যের বিবরণ
বিশেষভাবে তুলে ধরা:
জিরো হ্যালোজেন ফ্লেম রিটার্ডেন্ট ক্যাবল
,১১ কেভি অগ্নি প্রতিরোধী স্বল্প ধোঁয়াযুক্ত তারগুলি
,ফ্লেম রিটার্ডেন্ট ক্যাবল ১১ কেভি
Application:
ভূগর্ভস্থ, শিল্প, নির্মাণ, ওভারহেড, পাওয়ার স্টেশন
Jacket:
পিভিসি, নন, জ্যাকেট নেই, পিভিসি বা এক্সএলপিই, পিভিসি/পিই
Insulation Material:
এক্সএলপিই, পিভিসি, রাবার, এক্সএলপিই(এক্সএলপিও), এক্সএলপিই বা পিভিসি
Conductor Material:
তামা, অ্যালুমিনিয়াম, ইস্পাত কোর অ্যালুমিনিয়াম স্ট্র্যান্ড, তামা/অ্যালুমিনিয়াম, টিনের ধাতুপট্টাবৃত
Type:
নিম্ন ভোল্টেজ, মাঝারি ভোল্টেজ, উচ্চ ভোল্টেজ, উত্তাপ, অনমনীয়/নমনীয় বৃত্তাকার
Standard:
IEC60502,IEC,BS,UL,JIS
Color:
কালো, লাল, নীল, বাদামী, প্রয়োজনীয়তা
Product Name:
মাঝারি ভোল্টেজ পাওয়ার কেবল, ফায়ার রেজিস্ট্যান্ট 4কোর এলভি সাঁজোয়া বৈদ্যুতিক তারের এক্সএলপিই কপার
Conductor:
কপার,অ্যালুমিনিয়াম,ক্লাস 2 এনিলেড কপার স্ট্র্যান্ড,Cu/Al,স্ট্র্যান্ড
Insulation:
XLPE, XLPE PE PVC, PVC, PE, XLPE/PE/PVC
Rated Voltage:
0.6/1KV,3.6~35kv,8.7/10,3.6/6.6,6/10
Voltage:
0.6/1KV, কম ভোল্টেজ, মাঝারি ভোল্টেজ, 300/500V, 450/750V
Core:
1 কোর, 5 কোর, ডুপ্লেক্স/ট্রিপ্লেক্স/ কোয়াড্রুপ্লেক্স, 3, একক
Sheath:
পিভিসি, জেডআর-পিভিসি, এলএসওএইচ, নন-শেথ, পিই
Packing:
কাঠের ড্রাম, ঐচ্ছিক, কাঠের ইস্পাত ড্রাম
Conductor Type:
আটকে থাকা, তামা
Name:
11KV SWA ফায়ার রিটার্ডেন্ট কেবল, ওয়েল্ডিং তার, JKLGYJ 1KV ওভারহেড পাওয়ার তারগুলি
Armour:
ইস্পাত তার বা অ্যালুমিনিয়াম তারের বর্ম, ইস্পাত টেপ বর্ম, STA/SWA/ATA/AWA, বা নিরস্ত্র
Item:
XLPE কপার কেবল, মাঝারি ভোল্টেজ XLPE তার
পণ্যের বিবরণ
WDZN-YJY LSZH অগ্নি প্রতিরোধী পাওয়ার ক্যাবল
কম ধোঁয়া শূন্য হ্যালোজেন • অগ্নি প্রতিরোধী • এক্সএলপিই নিরোধক • পিই গর্ত • অ-বিন্যাস্ত
WDZN-YJY একটিদ্বৈত সুরক্ষা নিরাপত্তা তারেরএটি এমন প্রকল্পের জন্য তৈরি করা হয়েছে যেখানে কেবল তারগুলি জ্বলতে বন্ধ করতে হবে না, তবে আগুনের পরিস্থিতিতেও কার্যকর থাকতে হবে।
ছড়িয়ে পড়ার সীমাবদ্ধতার জন্য অগ্নি প্রতিরোধী • শক্তি বজায় রাখার জন্য অগ্নি প্রতিরোধী • পরিবেশ বান্ধব এবং অ-বিষাক্ত • হালকা ও ইনস্টল করা সহজ
অতি উচ্চ নিরাপত্তা পরিবেশে অ-সরাসরি কবর ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, যেমন উচ্চ উচ্চতা টাওয়ার, হাসপাতাল অপারেটিং এলাকা, মেট্রো লাইন, বিমানবন্দর, এবং জরুরী সেন্টার এই তারের একত্রিতঃ
- নিম্ন ধোঁয়াশ শূন্য হ্যালোজেন (এলএসজেডএইচ) অগ্নি retardantপ্রযুক্তি
- সার্টিফাইড অগ্নি প্রতিরোধেরআগুনের অধীনে সার্কিট অখণ্ডতা বজায় রাখার জন্য
- এক্সএলপিই আইসোলেশন এবং পিই গ্লাভসদীর্ঘমেয়াদী স্থিতিশীলতার জন্য
- বর্মহীন, হালকা ওজনের নির্মাণসহজ ইনস্টলেশনের জন্য
কঠোর কোড পূরণের জন্য ডিজাইন করা হয়েছে যার মধ্যে রয়েছেGB/T 19666, GB 12666, GB/T 12666.6, এটি সবচেয়ে কঠোর অগ্নিনির্বাপক নিরাপত্তা গ্রহণের পরীক্ষার মুখোমুখি প্রকল্পগুলির জন্য উপযুক্ত।
মডেল ডিকোডিং - একটি হালকা ডিজাইনে দ্বৈত নিরাপত্তা
"WDZN-YJY" এর অর্থ কি?
| কোড | উপাদান | ফাংশন ও নিরাপত্তা সুবিধা |
|---|---|---|
| ডব্লিউডিজেড | নিম্ন ধোঁয়াশ শূন্য হ্যালোজেন ফ্লেম-রেটার্ড সিস্টেম | হ্যালোজেন মুক্ত, কম ধোঁয়াযুক্ত ফর্মুলেশন। আগুনের অধীনে, ধোঁয়া ঘনত্ব কম থাকে (≤50%) এবং কোনও ক্ষয়কারী হ্যালোজেন অ্যাসিড গ্যাস মুক্তি পায় না। শিখা ছড়িয়ে পড়া রোধ করতে সহায়তা করে এবং মানুষ এবং সরঞ্জাম ক্ষতির সীমাবদ্ধ করে। |
| এন | অগ্নি প্রতিরোধক ফাংশন | GB/T 12666.6 ক্লাস N অনুযায়ী অগ্নি প্রতিরোধ ক্ষমতা নির্দেশ করে। 750°C এ প্রায় 90 মিনিটের জন্য সার্কিট অখণ্ডতা বজায় রাখে। |
| YJ | ক্রস-লিঙ্কড পলিথিন (এক্সএলপিই) আইসোলেশন | উচ্চ নিরোধক প্রতিরোধের (≥ 100 MΩ·km) সঙ্গে 90 °C এ অবিচ্ছিন্ন অপারেশন সমর্থন করে। কম dielectric ক্ষতি সংক্রমণ দক্ষতা উন্নত। |
| Y | পলিথিলিন (পিই) গহ্বর | পরিবেশ বান্ধব, অ-বিষাক্ত বাইরের স্তরটি ইউভি, আবহাওয়া এবং কম তাপমাত্রার প্রতি শক্তিশালী প্রতিরোধের সাথে। |
WDZ-YJY এর তুলনায়:WDZN-YJY অগ্নিকাণ্ডের সময় শক্তি বজায় রাখার জন্য অগ্নি প্রতিরোধ ক্ষমতা যোগ করে।
5 মূল সুবিধা - সমালোচনামূলক অগ্নিনির্বাপক সুরক্ষা সার্কিটের জন্য উপযুক্ত
1. ফ্লেম-রিটার্ডেন্ট + অগ্নি প্রতিরোধী - সুরক্ষার দুটি স্তর
WDZN-YJY শুধুমাত্র ধীর আগুন না; এটা ডিজাইন করা হয়েছেসমালোচনামূলক সিস্টেমগুলিকে শক্তিযুক্ত রাখুন:
- অগ্নি প্রতিরোধক আচরণঃশিখা ছড়িয়ে পড়া এবং জ্বলন্ত ফোঁটা এড়ায়
- অগ্নি প্রতিরোধী কোরঃ৭৫০ ডিগ্রি সেলসিয়াসে ৯০ মিনিটের জন্য সার্কিট অখণ্ডতা বজায় রাখে
- জরুরী সহায়তাঃঅগ্নিনির্বাপক লিফট, জরুরী আলো, স্প্রিংকলার পাম্প এবং সরিয়ে নেওয়ার সংকেতগুলির জন্য শক্তি নিশ্চিত করে
- কম ধোঁয়া, হ্যালোজেন মুক্তঃন্যূনতম ধোঁয়া এবং কোন বিষাক্ত ধোঁয়া নিরাপদ সরানোর জন্য
2. অ-বর্মযুক্ত এবং হালকা ওজন - শ্যাফ্ট, ট্রে এবং পাইপগুলির জন্য তৈরি
- সাধারণত২৫-৩০% হালকাতুলনামূলক বর্মযুক্ত তারের চেয়ে
- ইনস্টলেশনের কার্যকারিতা প্রায়৩০%
- ন্যূনতম বাঁকা ব্যাসার্ধ মাত্র≈15* ক্যাবল ব্যাসার্ধ
- উল্লম্ব শ্যাফ্ট, ক্যাবল ট্রে, ক্যানেল তারের এবং এমবেডেড রানগুলির জন্য আদর্শ
3এক্সএলপিই + পিই কাঠামো - দীর্ঘ সেবা জীবন এবং স্থিতিশীল কর্মক্ষমতা
- এক্সএলপিই আইসোলেশনঃঅপারেটিং তাপমাত্রা 90°C পর্যন্ত, -40°C এর কাছাকাছি নিম্ন তাপমাত্রা পরিচালনা করে
- পিই গহ্বর:অ-বিষাক্ত, হালোজেন মুক্ত, শক্তিশালী ইউভি এবং আবহাওয়া প্রতিরোধের সাথে
- উচ্চ বিশুদ্ধতার তামার কন্ডাক্টর:99.97% আইএসিএসের কাছাকাছি পরিবাহিতা
- সেবা জীবন অতিক্রম করতে পারে২৫ বছরযখন সঠিকভাবে ইনস্টল করা হয়
4. উচ্চ-সম্মতি সমাধান - শূন্য সহনশীলতা অগ্নি অডিট জন্য ডিজাইন
যেসব প্রকল্পের জন্য উপযুক্তপ্রথম প্রচেষ্টাতেই অগ্নিনির্বাপক পরীক্ষা পাস করতে হবে।:
- এর দ্বৈত প্রয়োজনীয়তা সমর্থন করে"জ্বলন্ত প্রতিরোধী + অগ্নি প্রতিরোধী"ক্যাবল
- পাবলিক অবকাঠামোর জন্য উপযুক্ত কঠোর গ্রহণের নিয়ম সহ
- পরিবেশগত প্রত্যাশা এবং জরুরী বিদ্যুৎ ধারাবাহিকতার চাহিদা উভয়ই পূরণ করে
5. নমনীয় কাস্টমাইজেশন - কনফিগারেশন স্কেনারি ফিট করে
- অগ্নি প্রতিরোধক গ্রেডঃWDZ-A / WDZ-B / WDZ-C বিকল্প
- অগ্নি প্রতিরোধী বিভাগঃপ্রয়োজন অনুযায়ী ক্লাস N / NH
- কোর কনফিগারেশনঃ১-৫টি কোর, ১.৫-৪০০ মিমি2 পার্বত্য অংশের এলাকা
- ভোল্টেজ ক্লাসঃপ্রায় ১০ কিলোভোল্ট পর্যন্ত আপগ্রেডযোগ্য ডিজাইন
টেকনিক্যাল স্পেসিফিকেশন - সাধারণ WDZN-YJY কনফিগারেশন
| কোর * সেকশন (মিমি 2) | কন্ডাক্টর উপাদান | এক্সএলপিই আইসোলেশন (মিমি) | পিই গহ্বর (মিমি) | অগ্নি প্রতিরোধী স্তর (মিমি) | বাইরের ব্যাসার্ধ (মিমি) | নামমাত্র ভোল্টেজ (কেভি) | আনুমানিক ওজন (কেজি/কিমি) | ডিসি প্রতিরোধ 20°C (Ω/km) | অগ্নি প্রতিরোধ ক্ষমতা (GB/T 12666.6) |
|---|---|---|---|---|---|---|---|---|---|
| ৩ * ১০ + ১ * ৬ | উচ্চ বিশুদ্ধতার তামা | 1.0 | 1.8 | 0.5 | 25.8 | 0.6/1 | 420 | ≤ ১83 | ৭৫০°সি * ৯০ মিনিট |
| ৩ * ১৬ + ১ * ১০ | উচ্চ বিশুদ্ধতার তামা | 1.0 | 1.8 | 0.5 | 29.2 | 0.6/1 | 560 | ≤ ১15 | ৭৫০°সি * ৯০ মিনিট |
| ৩ * ২৫ + ১ * ১৬ | উচ্চ বিশুদ্ধতার তামা | 1.2 | 2.0 | 0.6 | 33.8 | 0.6/1 | 780 | ≤ ০74 | ৭৫০°সি * ৯০ মিনিট |
| ৩ * ৫০ + ১ * ২৫ | উচ্চ বিশুদ্ধতার তামা | 1.4 | 2.2 | 0.6 | 42.3 | 0.6/1 | 1320 | ≤ ০38 | ৭৫০°সি * ৯০ মিনিট |
| ৪ * ১২০ | উচ্চ বিশুদ্ধতার তামা | 1.6 | 2.5 | 0.8 | 53.5 | 0.6/1 | 2450 | ≤ ০16 | ৭৫০°সি * ৯০ মিনিট |
| ৫ * ২৪০ | উচ্চ বিশুদ্ধতার তামা | 2.0 | 3.0 | 0.8 | 73.2 | 0.6/1 | 4800 | ≤ ০08 | ৭৫০°সি * ৯০ মিনিট |
অগ্নি প্রতিরোধী স্তরঃএটি একটি সিরামিক সিলিকন রাবার ফর্মুলেশন ব্যবহার করে যা আগুনে একটি শক্ত, সিরামিকের মতো শেল হয়ে যায়, যা শর্ট সার্কিট থেকে কন্ডাক্টরদের রক্ষা করতে সহায়তা করে।
প্রচলিত অ্যাপ্লিকেশন দৃশ্যকল্প
উচ্চ ও অতি উচ্চ ভবন
ইভিকেশন রুট, জরুরী সিস্টেম এবং প্রধান রিজার্ভগুলির জন্য অগ্নি প্রতিরোধী তারের
ইভিকেশন রুট, জরুরী সিস্টেম এবং প্রধান রিজার্ভগুলির জন্য অগ্নি প্রতিরোধী তারের
হাসপাতাল, অপারেশন থিয়েটার এবং জরুরী কেন্দ্র
জীবন রক্ষাকারী এবং জরুরী সিস্টেমগুলির জন্য বিদ্যুৎ সরবরাহ
জীবন রক্ষাকারী এবং জরুরী সিস্টেমগুলির জন্য বিদ্যুৎ সরবরাহ
মেট্রো, বিমানবন্দর ও প্রধান স্টেশন
ইভিকেশন সাইন এবং জরুরী আলো জন্য শক্তি বজায় রাখে
ইভিকেশন সাইন এবং জরুরী আলো জন্য শক্তি বজায় রাখে
ডাটা সেন্টার ও মূল সরঞ্জাম রুম
উচ্চ ঘনত্বের অঞ্চলগুলির জন্য হালোজেন মুক্ত, কম ধোঁয়া আচরণ প্রয়োজন
উচ্চ ঘনত্বের অঞ্চলগুলির জন্য হালোজেন মুক্ত, কম ধোঁয়া আচরণ প্রয়োজন
স্কুল, কিন্ডারগার্টেন, বয়স্কদের যত্নের সুবিধা
যেসব ভবনে ঝুঁকিপূর্ণ বাসিন্দা রয়েছে তাদের সরিয়ে নেওয়ার জন্য অতিরিক্ত সময় প্রয়োজন
যেসব ভবনে ঝুঁকিপূর্ণ বাসিন্দা রয়েছে তাদের সরিয়ে নেওয়ার জন্য অতিরিক্ত সময় প্রয়োজন
বড় বড় শপিং মল ও বাণিজ্যিক কমপ্লেক্স
উচ্চ জনসংখ্যা ঘনত্ব দ্বৈত শংসাপত্রের তারের প্রয়োজন
উচ্চ জনসংখ্যা ঘনত্ব দ্বৈত শংসাপত্রের তারের প্রয়োজন
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: WDZN-YJY এবং স্ট্যান্ডার্ড WDZ-YJY এর মধ্যে প্রধান পার্থক্য কী?
উত্তরঃ ডাব্লুডিজেড-ওয়াইজেওয়াই কম ধোঁয়াশ শূন্য হ্যালোজেন শিখা retardant কর্মক্ষমতা উপর দৃষ্টি নিবদ্ধ করে। ডাব্লুডিজেডএন-ওয়াইজেওয়াই অগ্নি প্রতিরোধ ক্ষমতা যোগ করে, যার অর্থ এটি একটি আগুনের সময় সমালোচনামূলক সার্কিটগুলিকে শক্তি রাখতে পারে।
প্রশ্ন ২ঃ বোমাবদ্ধ অগ্নি প্রতিরোধী তারের পরিবর্তে কখন বোমাবদ্ধ WDZN-YJY বেছে নেওয়া উচিত?
উত্তরঃ যখন ক্যাবলগুলি চ্যানেল, শ্যাফ্ট, ট্রে, সিলিং বা দেয়ালের মধ্য দিয়ে সরাসরি ভারী যান্ত্রিক বোঝার সংস্পর্শে না আসে তখন WDZN-YJY বেছে নিন।
প্রশ্ন ৩ঃ WDZN-YJY কতক্ষণ আগুনের অবস্থার অধীনে শক্তি বজায় রাখতে পারে?
উত্তরঃ স্ট্যান্ডার্ড অগ্নি প্রতিরোধের পরীক্ষার অবস্থার অধীনে (750 °C), WDZN-YJY প্রায় 90 মিনিটের জন্য সার্কিট অখণ্ডতা বজায় রাখে।
প্রশ্ন 4: এলএসজেডএইচ ফর্মুলেশন বৈদ্যুতিক কর্মক্ষমতা প্রভাবিত করে?
উত্তরঃ না। এলএসজেডএইচ গহ্বর এবং অগ্নি প্রতিরোধী স্তর নিরাপত্তা সুবিধা প্রদান করে যখন এক্সএলপিই বিচ্ছিন্নতা এবং তামা কন্ডাক্টর শক্তিশালী বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করে।
প্রশ্ন ৫ঃ WDZN-YJY কি বাইরে ব্যবহার করা যায়?
উত্তরঃ হ্যাঁ, যতক্ষণ না এটি সরাসরি কবর দেওয়া হয়। পিই গর্তটি শক্তিশালী ইউভি এবং আবহাওয়া প্রতিরোধের প্রস্তাব দেয়।
প্রশ্ন 6: আপনি কি আমাদের স্থানীয় অগ্নিনির্বাপক কোডের সাথে মেলে WDZN-YJY কাস্টমাইজ করতে পারেন?
উত্তরঃ স্থানীয় কোড এবং প্রকল্পের স্পেসিফিকেশনগুলির সাথে সামঞ্জস্য করার জন্য ক্যাবলটি বিভিন্ন অগ্নি প্রতিরোধক এবং অগ্নি প্রতিরোধের স্তরের সাথে কনফিগার করা যেতে পারে।
