35kV TBTRZY عازل معدني كابل معدني مغطى مقاوم للمياه

TBTRZY هو كابل طاقة مرن معزول معدنيًا ومغلف معدنيًا بجهد منخفض (0.6/1 كيلو فولت) يستخدم على نطاق واسع في دوائر مقاومة للحريق. إنه مناسب لمغذيات الطوارئ والمعدات الهامة في المباني التي تتطلب مواد خالية من الدخان والهالوجين ومقاومة موثوقة للحريق.

عندما تقع خطوط الجهد المنخفض الخاصة بك داخل المباني عالية الكثافة أو البنية التحتية الهامة، يصبح اختيار الكابل جزءًا لا يتجزأ من تصميم السلامة. يعتبر TBTRZY مثاليًا لمغذيات السلامة من الحرائق والمعدات الهامة نظرًا لتركيبته التي تجمع بين العزل المعدني وطبقة واقية معدنية، إلى جانب سهولة التعامل معه. يسهل هذا الكابل الأسلاك الأكثر أمانًا، ويقلل من الوصلات، ويضمن قبولًا أكثر موثوقية من قبل أنظمة الحماية من الحرائق.

يوصف TBTRZY عادةً بأنه سلسلة من الكابلات المرنة المقاومة للحريق والمعزولة معدنيًا. يستخدم العزل المعدني غير العضوي كوسيط العزل الأساسي، مع طبقة واقية معدنية، وعادةً ما يقترن بغلاف خارجي خالٍ من الدخان والهالوجين لسهولة التعرف والتركيب (حسب المشروع).

الجهد المقنن النموذجي: 0.6/1 كيلو فولت (توزيع الجهد المنخفض والمغذيات الهامة).

• إمداد الطاقة لمعدات مكافحة الحرائق (مضخات الحريق، أنظمة الرش)
• عادم الدخان ومغذيات مروحة معزز الدرج
• إمداد الطاقة لإضاءة الطوارئ ومسارات الإخلاء
• إمداد الطاقة لغرف التحكم في الحرائق والمراقبة الهامة
• إمداد الطاقة لمصاعد الحريق والنقل الرأسي الحرج

• المطارات والمستشفيات ومراكز التسوق والفنادق ومراكز المؤتمرات ومواقف السيارات
• خطوط إمداد الطاقة لمترو الأنفاق والسكك الحديدية والأنفاق
• المناطق الصناعية ذات درجة الحرارة العالية (المعادن والزجاج والصناعات الثقيلة)

• البتروكيماويات والتعدين، حيث تكون هناك حاجة إلى كابلات مقاومة للحريق أقوى.

• تركيب مرن للخطوط المعقدة

  مصمم لتقليل صعوبات التركيب الشائعة مع الكابلات المعزولة معدنيًا الصلبة، خاصة في وصلات الإنهاء والخطوط لمسافات طويلة.

• التركيز على مقاومة الحريق للمغذيات الحرجة

  يتم تحديده عادةً في مسار السلامة وقد يتطلب تلبية معايير قبول المشروع المتوافقة مع اختبار أداء الحريق (تعتمد المعايير والتصنيفات على قائمة الكميات).

• استراتيجية خالية من الدخان والهالوجين (إذا تم تحديدها)

  يستخدم عادةً في الأماكن العامة المغلقة لتوفير ظروف إخلاء أوضح وتقليل مخاطر الغازات المسببة للتآكل، اعتمادًا على نظام الغلاف المحدد والمعايير.

• تركيز كبير على الموثوقية الميكانيكية

  اختيار مواد الغلاف المعدني والعزل المعدني لتحسين موثوقية خطوط الأنابيب الهامة وتقليل مخاطر إعادة العمل أثناء الفحص والتشغيل.

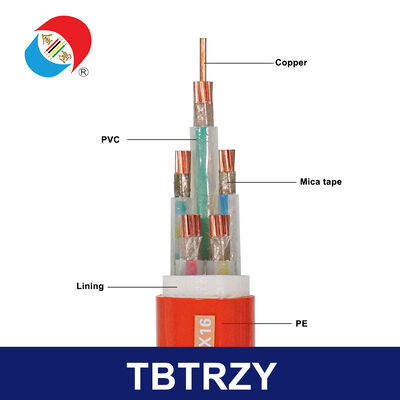

• موصل: نحاس
• العزل الأساسي: عزل معدني غير عضوي (عادةً ما يعتمد على أكسيد المغنيسيوم)
• طبقة واقية معدنية: غلاف معدني أو طبقة معدنية (هيكل مرن)
• الغلاف الخارجي: عادةً ما يكون غلافًا بوليمريًا خاليًا من الدخان والهالوجين لتحديد الهوية والتعامل معه (إذا لزم الأمر)
• نوع الكابل: كابل طاقة بجهد منخفض مقاوم للحريق ذو تركيب ثابت

1. جديلة موصل مرنة

   يتم تشكيل خيوط النحاس لتحقيق المرونة وتلبية أهداف المقاومة.

2. ملء العزل المعدني والضغط

   يتم ملء مادة العزل المعدني وضغطها لتشكيل نظام العزل الأساسي.

3. تشكيل الطبقة المعدنية

   يتم تشكيل طبقة واقية معدنية لتوفير الختم والاستقرار الميكانيكي ومتانة الخط.

4. تطبيق الغلاف (إذا تم تحديده)

   ضع غلافًا خارجيًا واقيًا لتعزيز الرؤية ومقاومة التآكل وقدرات التعامل الميداني.

5. التحقق الروتيني

   تشمل الفحوصات النموذجية مقاومة الموصل والاختبار الكهربائي المتوافق مع المعايير والسلامة الهيكلية والتحقق من الأبعاد وفحوصات العلامات.

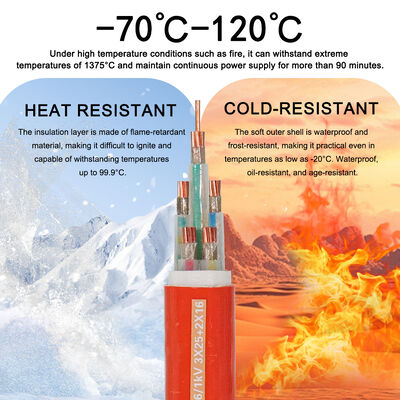

تم تصميم العديد من منتجات TBTRZY لبيئات التشغيل ذات درجة الحرارة العالية ويمكن تحديدها، اعتمادًا على معايير المشروع وخطط القبول، لتحمل درجات حرارة تشغيل مستمرة عالية وتعرضات قصيرة الأجل شديدة في ظل ظروف الطوارئ.

1C / 2C / 3C / 4C / 5C

1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400

• 1C x 6
• 1C x 10
• 1C x 16
• 1C x 25
• 2C x 2.5
• 2C x 4
• 2C x 6
• 3C x 2.5
• 3C x 4
• 3C x 6
• 4C x 10
• 4C x 16
• 4C x 25
• 5C x 10
• 5C x 16
• 5C x 25

• 1 قلب: 1.5 إلى 630 مم²
• 2 نوى: 1.5 إلى 400 مم²
• 3 نوى: 1.5 إلى 400 مم²
• 4 نوى: 1.5 إلى 400 مم²
• 5 نوى: 1.5 إلى 400 مم²
• النوى المختلطة (أمثلة): 3 نوى + 1 قلب، 4 نوى + 1 قلب، 3 نوى + 2 نوى، 4 نوى + 2 نوى (تعتمد المواصفات على تقدم المشروع)

• تأكيد معايير القبول: متطلبات تصنيف الحريق وطرق الاختبار والتوثيق في قائمة الكميات (BOQ)
• تأكد مما إذا كانت الأسلاك الخاصة بك تتطلب مواصفات خالية من الهالوجين منخفضة الدخان (LSZH)
• تأكيد تصنيف الجهد وتكوين النظام
• حدد أسلاك النواة بناءً على تصميم الدائرة (تخطيط الأسلاك الكهربائية المحايدة/الوقائية)
• حدد المقطع العرضي بناءً على الحمل وطول الخط وانخفاض الجهد المسموح به والتجميع والظروف البيئية
• حدد طول القطع المستهدف لتقليل الوصلات في الخطوط الهامة
• تأكيد مجموعات المحطات الطرفية المطابقة وتعليمات التثبيت
• تأكيد جدول التسليم والتعبئة والتغليف لفواتير الكميات متعددة الأبعاد

• المنتج: TBTRZY
• تصنيف الجهد: 0.6/1 كيلو فولت
• المعايير/المتطلبات المطلوبة: __
• متطلبات تصنيف الحريق (التصنيف/المدة): __
• متطلبات خالية من الهالوجين منخفضة الدخان (LSZH): نعم/لا
• عدد النوى: __
• المقطع العرضي والكمية: __
• الطول الإجمالي (بالأمتار): __
• نوع الخط: الناهض/العمود/الممر/النفق/غرفة المعدات
• الوجهة: البلد والميناء: __
• الشروط التجارية: __
• التعبئة والتغليف: ملف/لفة
• طول القطع المفضل: __
• المستندات المطلوبة: __

• السؤال 1: ما هو الاستخدام الأساسي لـ TBTRZY؟ ج: يستخدم TBTRZY عادةً لمغذيات السلامة من الحرائق والخدمات الهامة ذات الجهد المنخفض، مثل مضخات الحريق وأنظمة استخراج الدخان وإضاءة الطوارئ وغيرها من المعدات الهامة في المباني.
• س 2: هل TBTRZY كابل بجهد منخفض؟ ج: يستخدم TBTRZY على نطاق واسع في توزيع الجهد المنخفض 0.6/1 كيلو فولت والمغذيات الهامة (يرجى تأكيد معايير المشروع والعلامات).
• س 3: لماذا تختار TBTRZY بدلاً من كابل XLPE/PVC القياسي؟ ج: يستخدم TBTRZY عادةً في عبوات آمنة من الحرائق لأنه يتميز بعزل معدني مع طبقة واقية معدنية لتحسين موثوقية الأسلاك وتلبية متطلبات قبول أداء الحريق للدورات الهامة.
• س 4: هل TBTRZY مرن؟ ج: يوصف TBTRZY عادةً بأنه كابل مرن معزول معدنيًا، مما يوفر مزايا على هياكل MI الصلبة من حيث سهولة التعامل وتقليل قيود التركيب.
• س 5: هل ينتج TBTRZY أبخرة سامة في حالة نشوب حريق؟ ج: تؤكد العديد من مواصفات TBTRZY على اختيار مواد خالية من الدخان والهالوجين (عند تحديد استخدام نظام مغلف LSZH). يرجى تأكيد متطلبات قائمة المواد (BOQ) والمواد المستخدمة في الغلاف.
• س 6 ما هي المعلومات المطلوبة للحصول على عرض أسعار دقيق؟ ج: المعايير/الإرشادات المطلوبة، ومتطلبات مقاومة الحريق، وعدد الموصلات، وقائمة المواصفات، والطول الإجمالي (بالأمتار)، ونوع الكابلات، ومتطلبات LSZH، والوجهة، وتفضيلات التعبئة والتغليف، والوثائق المطلوبة.

• خدمة الإنتاج الزائد:

  لدى JinHong مجموعة واسعة من منتجات الكابلات والموصلات لتختار من بينها. سنقدم خدمات رعاية وحلول مشاريع احترافية لكل من يحتاجها.

• خدمات شهادات الجودة:

  يتم تصنيع منتجات كابلات JinHong وفقًا لمعايير GB وIEC وBS وNFC وASTM وDIN والمعايير الدولية الأخرى. يمكن لفريقنا الفني تخصيص منتجات الكابلات التي تلبي متطلباتك وفقًا لاحتياجاتك.

• خدمة العملاء المهنية:

  توفر JinHong خدمات استشارية احترافية مجانية لتزويدك بخدمات حلول مشاريع شاملة وحلول تسليم منتجات سريعة.

• خدمات التوصيل والشحن:

  بينما نقدم في JinHong كابلات عالية الجودة، فإننا نقدم أيضًا حلول توصيل جيدة. مع ضمان التسليم الآمن للمنتجات، فإننا نقدم أفضل حلول التعبئة والنقل، مما يقلل بشكل كبير من تكاليف النقل للعملاء.

يتم توفير عبوات كابلات JinHong في شكل بكرات خشبية وصناديق مموجة وملفات. يتم إغلاق أطراف الكابل بشريط لاصق ذاتي اللصق BOPP وغطاء إغلاق غير استرطابي لحماية أطراف الكابل من الرطوبة. يمكننا طباعة العلامات المطلوبة على الجزء الخارجي من الأسطوانة بمادة مقاومة للماء وفقًا لمتطلبات العميل.
