كابل شمسي PV1-F 800 فولت 1800 فولت موصل نحاسي مُعلب مقاوم للأشعة فوق البنفسجية

Name: كابل شمسي PV1-F 800 فولت 1800 فولت موصل نحاسي مُعلب مقاوم للأشعة فوق البنفسجية
Brand: Foshan Jinhong Import And Export Co., Ltd.
SKU: PV1-F
Price: 0.12 USD
Availability: InStock

اسم العلامة التجارية:	JinHong
رقم الموديل:	PV1-F
الحد الأدنى لكمية الطلب:	100 م
السعر:	0.12-0.35USD
شروط الدفع:	تي/تي

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

انهوى الصين

مادة الموصل:

نحاس

سترة:

XLPE

يكتب:

الجهد المنخفض، الجهد المتوسط، الجهد العالي، معزول، 1-5A

مادة الموصل:

النحاس، الألومنيوم، الأسلاك النحاسية المعلبة، المعلبة)، موصل النحاس المعلب الذي تقطعت به السبل

التطبيق:

الصناعية، البناء، محطة توليد الكهرباء، الكهروضوئية، النظام الكهروضوئي

المواد العازلة:

XLPE، PVC، المطاط، PE، PFA

لون:

الأسود والبني والأحمر والأزرق والأسود والأحمر

اسم المنتج:

كابل تيار مستمر للطاقة الشمسية الكهروضوئية 4 مم، كابل الطاقة الشمسية، كابل العاكس، كابل الكهرباء/الط

معيار:

BS6004IEC227، IEC60502، بكالوريوس إن 50396، أستم، إيك 60228

الجهد المقنن:

التيار المتناوب 600/1000 فولت تيار مستمر 1000/1800 فولت، 600 فولت، 0.6/1 كيلو فولت، 19/33 كيلو فولت،

جوهر:

متعدد النواة، ثنائي النواة، 3 كور، كابل شمسي واحد، قلب واحد

موصل:

النحاس المعلب، النحاس الأساسي، النحاس المرن، موصل النحاس المعلب الذي تقطعت به السبل

الجهد االكهربى:

0.6/1 كيلو فولت، 1000/2000 فولت، 600 فولت، 300/500 فولت 450/750 فولت 0.6/1 كيلو فولت، 300 فولت-1100

غمد:

XLPE خالي من الهالوجين، مركب مثبطات اللهب، مطاط، LSOH، خالي من الهالوجين

العزل:

XLPE PE PVC، مركب متقاطع خالٍ من الهالوجين، عزل XLPE، مركب مطاطي

نوع الموصل:

موصل ستراندارد المعلب، الألومنيوم، الذين تقطعت بهم السبل، ACSR

الاسم:

كابل ABC، كابل الطاقة الشمسية، الطاقة الشمسية

عينة:

حر

التعبئة:

كرتون، حزمة لينة، طبل خشبي أو لفات

عدد النوى:

قلب واحد

إبراز:

كابل شمسي PV1-F 1800 فولت,كابل شمسي PV1-F 800 فولت,كابل مقاوم للأشعة فوق البنفسجية مع موصل نحاسي

800V PV1-F Solar Cable

Copper Conductor UV Resistant Cable

وصف المنتج

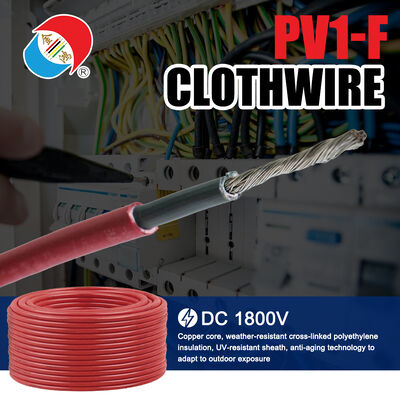

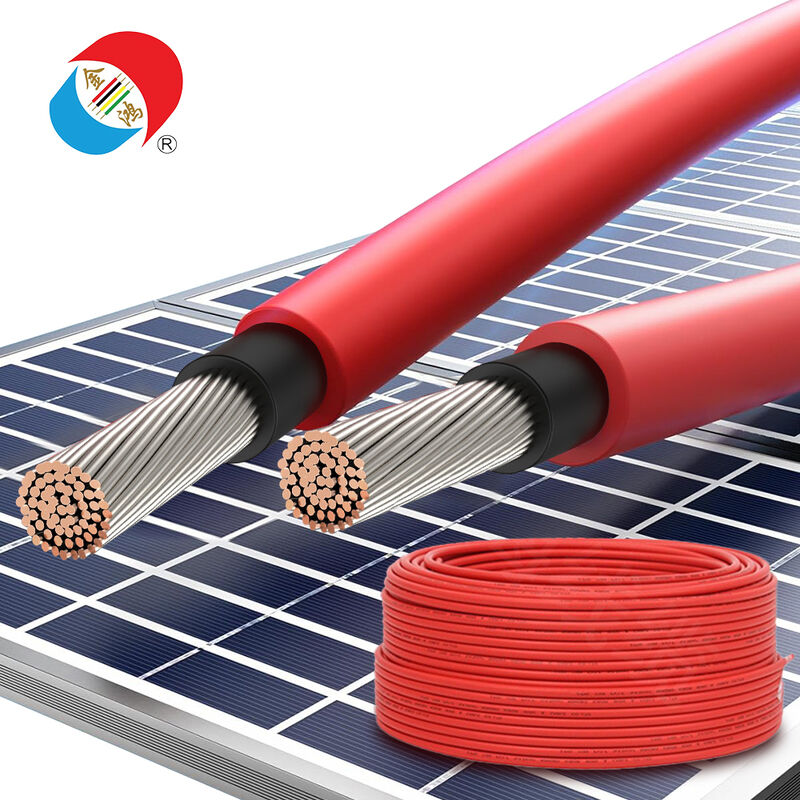

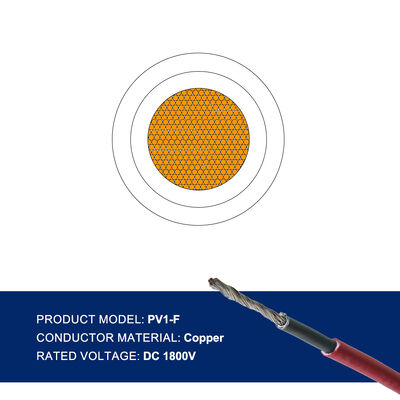

كابل كهروضوئي أحادي النواة PV1-F

PV1-F عبارة عن كبل كهروضوئي أحادي النواة مصمم خصيصًا لأنظمة الطاقة الشمسية، مما يوفر مقاومة استثنائية للطقس وحماية من الأشعة فوق البنفسجية وأداء كهربائي للتوصيلات الجانبية للتيار المستمر في المنشآت الكهروضوئية.

تفصيل تسمية المنتج

الكهروضوئية: الضوئية
1: أحادي النواة
F: مرن (موصل نحاسي ذو أسلاك دقيقة)

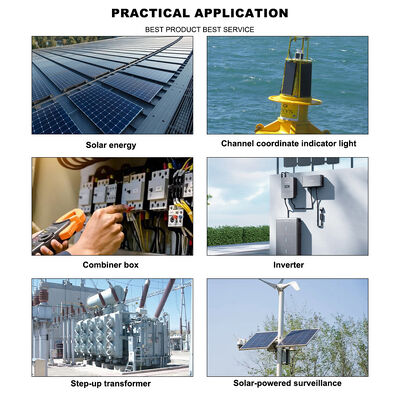

التطبيقات الأولية

مصفوفات الألواح الشمسية: الترابط بين الوحدات الكهروضوئية
أسلاك التيار المستمر: التوصيلات من الألواح الشمسية إلى العاكسات أو صناديق التجميع
المنشآت الخارجية: الأنظمة الكهروضوئية على الأسطح، ومزارع الطاقة الشمسية، والمنشآت المثبتة على الأرض
أنظمة الطاقة المتجددة: توصيلات تخزين البطاريات وأجهزة التحكم بالشحن

المزايا الرئيسية

مُحسَّن للطاقة الشمسية: تم تصميمه خصيصًا للأنظمة الكهروضوئية ذات المقاومة العالية للأشعة فوق البنفسجية والطقس
مرونة فائقة: سهولة التركيب حول الوحدات الكهروضوئية وفي المساحات الضيقة
متانة معززة: موصل النحاس المعلب يقاوم التآكل في البيئات الرطبة
الحد الأقصى من الأمان: تعمل خيارات مثبطات اللهب والخالية من الهالوجين على تقليل مخاطر الحريق

يمثل PV1-F معيار الصناعة لأسلاك الطاقة الشمسية DC. بالنسبة لمتطلبات الجهد العالي في المشاريع ذات نطاق المرافق، فكر في متغيرات PV1-F1.8 كيلو فولت. تتوفر الألوان المخصصة وأحجام الموصلات. راجع أوراق البيانات الفنية للحصول على توصيات خاصة بالنظام.

المواصفات الفنية

المقطع العرضي الاسمي (مم²)	هيكل الموصل (n/mm)	أقصى مقاومة للتيار المستمر عند 20 درجة مئوية (Ω/كم)	قطر الموصل المرجعي (مم)	قطر الكابل المرجعي (مم)	وزن الكابل المرجعي (كجم/كم)
1.5	30/0.25	13.7	1.6	5.1	40.1
2.5	49/0.25	8.21	2.0	5.5	50.9
4	56/0.30	5.09	2.6	6.2	70.3
6	84/0.30	3.39	3.5	7.1	94.6
10	77/0.41	1.95	4.6	9.4	159.1
16	119/0.41	1.24	5.7	10.9	225.7
25	189/0.41	0.795	7.2	12.6	325.8
35	259/0.41	0.565	8.2	13.8	421.8

الأسئلة المتداولة

ماذا يعني PV1-F؟

إنه كابل مرن أحادي النواة مصمم خصيصًا للتطبيقات الكهروضوئية.

ما هو التطبيق الأساسي لكابل PV1-F؟

يستخدم حصريًا لجانب التيار المستمر من الأنظمة الكهروضوئية لربط الألواح الشمسية وتوصيلها بالعاكسات أو الصناديق المجمعة.

ما هي ميزات المقاومة البيئية الرئيسية؟

تم تصميم PV1-F للتعرض الخارجي القاسي طويل الأمد مع مقاومة للأشعة فوق البنفسجية والأوزون (تتحمل أشعة الشمس المباشرة لأكثر من 20 عامًا)، ونطاق درجة حرارة واسع (-40 درجة مئوية إلى +90 درجة مئوية)، ومقاومة الطقس والرطوبة، ومقاومة كيميائية للأحماض والقلويات والملوثات الصناعية.

وما هي مواصفاته الكهربائية؟

تصنيف الجهد: تيار مستمر 1.5 كيلو فولت (قياسي للأنظمة الكهروضوئية حتى 1500 فولت تيار مستمر)
الموصل: نحاس معلب ومجدول بدقة للمرونة ومقاومة التآكل
العزل/الغمد: البولي أوليفين المتقاطع (XLPO) أو مادة مماثلة خالية من الهالوجين
تحديد القطبية: متوفر بالألوان القياسية (الأحمر للإيجابي والأسود للسلبي)

ما هي معايير السلامة والأداء التي تلبيها؟

يتوافق PV1-F مع TÜV 2 PfG 1169 / EN 50618 (أوروبا)، وIEC 62930 (الدولية)، وUL 4703 (أمريكا الشمالية)، مما يؤكد طول عمره وأدائه ضد الحرائق والسلامة الكهربائية.

هل يمكن استخدام الكابل العادي بدلا من ذلك؟

غير مستحسن. لم يتم تصميم الكابلات العادية لإجهاد الجهد العالي المستمر للتيار المستمر، أو عقود من التعرض المباشر للأشعة فوق البنفسجية، أو التدوير الحراري المحدد للأنظمة الكهروضوئية. يؤدي استخدام الكابلات غير الكهروضوئية إلى إبطال ضمانات النظام ويشكل مخاطر على السلامة.

أين يتم تثبيت PV1-F بالضبط في النظام الكهروضوئي؟

التوصيلات البينية للوحدة بين الألواح الشمسية، ووصلات السلسلة إلى صندوق التجميع، ويمتد التيار المستمر الرئيسي من صناديق التجميع إلى العاكسات، وهو مناسب للتركيب الثابت على هياكل التركيب أو في حوامل الكابلات.

ما هي إرشادات التثبيت الهامة؟

نصف قطر الانحناء: الحد الأدنى لقطر الكابل 4 ×
درجة حرارة التثبيت: منخفضة تصل إلى -25 درجة مئوية إلى -40 درجة مئوية
الاتصال: يجب استخدام موصلات مقاومة للعوامل الجوية خاصة بـ PV
التأمين: استخدم روابط أو مشابك الكابلات المقاومة للأشعة فوق البنفسجية

ما هي المتغيرات الشائعة أو التسميات المماثلة؟

PV1-F 1.8 كيلو فولت لجهود النظام الأعلى، وتسميات H1Z2Z2-K أو PV-Wire، والإصدارات متعددة النواة لتطبيقات محددة.

لماذا يعد PV1-F خيارًا إلزاميًا لمشاريع الطاقة الشمسية؟

السلامة: عزل موثوق به تحت ضغط التيار المستمر وظروف الحريق
المتانة: عمر خدمة يزيد عن 25 عامًا يتوافق مع الألواح الشمسية
الأداء: يحافظ على سلامة التوصيل والعزل على مدى عقود
الامتثال للضمان: مطلوب من قبل الشركات المصنعة للوحة/العاكس ومقدمي التأمين
