Cáp điều khiển chống cháy NH-KVV cho mạch điều khiển LV quan trọng

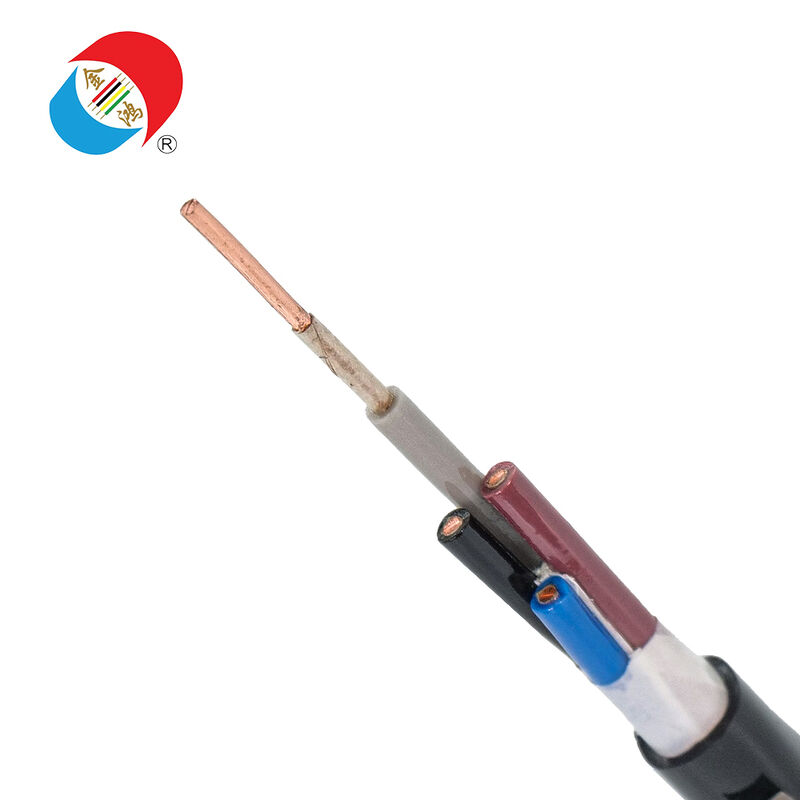

NH-KVV là cáp điều khiển chống cháy được thiết kế để duy trì các mạch điều khiển và chỉ huy trong một khoảng thời gian nhất định trong điều kiện hỏa hoạn, thời gian chính xác tùy thuộc vào các tiêu chuẩn áp dụng. Nó thường bao gồm các ruột dẫn bằng đồng, một lớp chống cháy (thường dựa trên mica), lớp cách điện PVC và vỏ ngoài PVC. Do đó, NH-KVV lý tưởng cho việc đi dây điều khiển khẩn cấp và các mạch phụ trợ quan trọng trong các tòa nhà và cơ sở công nghiệp, đặc biệt là những nơi cần duy trì tính liên tục của mạch để sơ tán, bảo vệ khỏi hỏa hoạn và điều khiển thiết bị quan trọng.

Nếu dự án của bạn yêu cầu "cáp điều khiển + khả năng chống cháy" thay vì cáp nguồn, NH-KVV là một lựa chọn tiêu chuẩn và thuận tiện: cấu trúc quen thuộc, nhiều loại số lõi và dễ dàng tích hợp vào tủ điều khiển và hệ thống ống/cáp.

Điện áp định mức phổ biến trong nhiều thông số kỹ thuật là 450/750V.

Một số dự án có thể chỉ định 300/500V tùy thuộc vào tiêu chuẩn địa phương và các điều khoản đấu thầu.

Để đảm bảo giá chính xác, vui lòng xác nhận điện áp định mức yêu cầu và các yêu cầu thử nghiệm khả năng chống cháy trong Bảng khối lượng (BOQ) của bạn.

• Mạch liên kết báo cháy và điều khiển hỏa hoạn (khi thông số kỹ thuật về khả năng chống cháy được chỉ định)
• Mạch điều khiển hút khói và tạo áp suất
• Mạch điều khiển bơm chữa cháy và mạch phụ trợ
• Mạch điều khiển chiếu sáng khẩn cấp
• Van tiết lưu, van và bộ truyền động điều khiển trong các tuyến đường sơ tán
• Hệ thống quản lý tòa nhà (BMS) và các vòng điều khiển khẩn cấp trong các tòa nhà công cộng
• Mạch liên khóa và phản hồi trạng thái quan trọng trong các nhà máy và tiện ích

• Máng cáp, ống dẫn, máng cáp, trục, đường ống đứng, phòng thiết bị, phòng điều khiển
• Các tuyến lắp đặt cố định có rủi ro cơ học vừa phải và hệ thống dây điện được bảo vệ

• Điều khiển và liên khóa cơ bản:2 lõi, 3 lõi, 4 lõi
• Thiết bị đa tín hiệu:5 lõi, 7 lõi, 8 lõi, 10 lõi
• 12 lõi, 16 lõi, 20 lõi, 24 lõi, 30 lõi cho bảng phân phối và hệ thống dây điện
• 37C, 48C, 61C cho tủ điều khiển lớn và hệ thống dây I/O tập trung

• 0.5 0.75 1.0 1.5 2.5 4.0 6.0
• Thông số kỹ thuật mua sắm tần suất cao:0.75 1.0 1.5 2.5

Nguồn cung cấp thực tế phụ thuộc vào cấp độ dây dẫn, phương pháp nhận dạng lõi và thiết kế lớp lót chống cháy theo yêu cầu của tiêu chuẩn.

• Tính toàn vẹn của mạch chống cháy, đảm bảo điều khiển khẩn cấp
  Được thiết kế để duy trì hoạt động bình thường của các mạch điều khiển trong khi xảy ra hỏa hoạn (theo yêu cầu của tiêu chuẩn), do đó hỗ trợ các chức năng an toàn tính mạng và phối hợp thiết bị khẩn cấp.
• Cấu trúc KVV quen thuộc, dễ dàng lắp đặt
  Cấu trúc cách điện và vỏ bọc PVC tạo điều kiện cho việc kết nối, dán nhãn và đi dây bởi các nhà thầu trong các bảng phân phối và ống dẫn.
• Phạm vi số lõi rộng cho các hệ thống phức tạp
  Thông số kỹ thuật đa lõi làm giảm tình trạng tắc nghẽn cáp, cải thiện hiệu quả đi dây và đơn giản hóa việc quản lý cáp tủ.
• Lựa chọn tuân thủ mạch điều khiển hiệu quả về chi phí
  Nâng cấp việc tuân thủ cáp điều khiển một cách có chọn lọc mà không cần lựa chọn quá mức các giải pháp cáp nguồn dày hơn.
• Mua sắm dự án dễ dàng và đặt hàng lặp lại
  Các kích thước phổ quát, nhãn hiệu nhất quán và lịch trình cung cấp ổn định hỗ trợ giao hàng theo giai đoạn cho các dự án EPC và cải tạo.

1. Bện ruột dẫn bằng đồng
   Dây đồng được kéo và bện để đạt được các mục tiêu về độ linh hoạt và điện trở yêu cầu, đảm bảo độ ổn định của hệ thống dây điện và đầu cuối tủ.
2. Ứng dụng lớp chống cháy
   Một lớp chống cháy được áp dụng cho mỗi ruột dẫn hoặc cụm ruột dẫn (thiết kế cụ thể tùy thuộc vào tiêu chuẩn). Lớp chống cháy này là một yếu tố quan trọng trong việc đảm bảo tính toàn vẹn của mạch trong môi trường hỏa hoạn.
3. Ép đùn cách điện ruột dẫn
   Lớp cách điện PVC được ép đùn với độ dày được kiểm soát để đáp ứng các yêu cầu về hiệu suất điện môi và kích thước.
4. Nhận dạng và đi dây ruột dẫn
   Các ruột dẫn được mã hóa màu hoặc đánh số. Các cụm đa lõi sử dụng chiều dài sợi nhất quán, với chất độn được thêm vào khi cần thiết để duy trì hình dạng và cải thiện chất lượng vỏ bọc.
5. Bó bên trong và ép đùn vỏ bọc
   Các bó ruột dẫn có thể được cố định bằng băng bó. Vỏ ngoài PVC được ép đùn để bảo vệ cơ học và cải thiện độ bền của hệ thống dây điện.
6. Kiểm tra thường xuyên và kiểm soát phát hành
   Các kiểm tra điển hình bao gồm điện trở ruột dẫn, độ dày cách điện, kiểm tra tia lửa, kiểm tra điện áp, xác minh kích thước và kiểm tra tính liên tục. Việc xác minh khả năng chống cháy được thực hiện theo các tiêu chuẩn và xếp hạng liên quan.

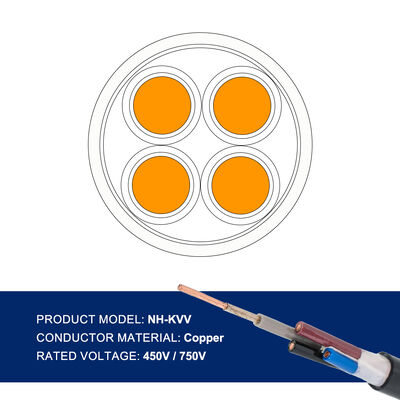

Ruột dẫn:

Đồng

Khả năng chống cháy:

Lớp chống cháy (thường dựa trên mica, cụ thể theo tiêu chuẩn)

Cách điện:

PVC

Vỏ ngoài:

PVC

Ứng dụng:

Mạch điều khiển và phụ trợ chống cháy lắp đặt cố định

Mô hình:

NH-KVV

Loại cáp:

Cáp điều khiển chống cháy

Điện áp định mức phổ biến:

450/750V (tùy thuộc vào tiêu chuẩn)

Ruột dẫn:

Dây đồng bện (cấp theo tiêu chuẩn)

Lớp chống cháy:

Theo tiêu chuẩn yêu cầu (thiết kế dây lõi hoặc thành phần)

Cách điện:

PVC

Vỏ bọc:

PVC

Phạm vi số lượng lõi:

Thông thường từ 2 đến 61 lõi (có thể tùy chỉnh các số lượng khác)

Diện tích mặt cắt ngang phổ biến:

0.5 đến 6.0 mm²

Phương pháp lắp đặt điển hình:

Máng cáp, ống dẫn, máng cáp, trục, tủ điều khiển

Đóng gói:

Cáp kích thước nhỏ được đóng gói dạng cuộn; cáp lõi lớn và kích thước dài được đóng gói dạng cuộn.

Đánh dấu:

Kích thước, định mức điện áp, khả năng truy xuất nguồn gốc theo lô; việc đánh dấu có thể được tùy chỉnh theo yêu cầu của khách hàng.

• Nếu bạn yêu cầu cáp điều khiển có thể duy trì hoạt động của mạch trong môi trường hỏa hoạn để phối hợp khẩn cấp và các chức năng an toàn tính mạng, vui lòng chọn cáp dòng NH-KVV.
• Chọn số lượng lõi dựa trên số lượng cổng I/O và các kênh dự phòng; chọn diện tích mặt cắt ngang dựa trên dòng tải điều khiển, chiều dài đường dây và độ sụt áp cho phép.
• Nếu mạch của bạn có nhiễu điện từ cao, hãy cân nhắc sử dụng cáp điều khiển chống cháy có vỏ bọc.
• Nếu mạch của bạn có rủi ro cơ học cao, hãy xác định xem có cần gia cố hoặc các biện pháp bảo vệ khác hay không.

Sản phẩm:

NH-KVV

Điện áp định mức:

450/750V hoặc 300/500V

Yêu cầu về khả năng chống cháy:

Thời lượng/Xếp hạng (theo tiêu chuẩn)__

Số lượng lõi:

__

Diện tích mặt cắt ngang:

__ mm²

Số lượng:

__ mét

Phương pháp lắp đặt:

Máng cáp/Ống dẫn/Máng cáp/Trục/Giá đỡ

Tiêu chuẩn yêu cầu:

__

Điểm đến:

Quốc gia và Cảng__

Điều khoản thương mại:

__

Yêu cầu đặc biệt:

Số lõi, Ngôn ngữ in, Đánh dấu bao bì, Chiều dài cuộn, Tài liệu kiểm tra

• Q1. NH-KVV chủ yếu được sử dụng để làm gì?
  A1. Theo tiêu chuẩn dự án, NH-KVV được sử dụng cho các mạch điều khiển và phụ trợ quan trọng cần duy trì hoạt động trong một khoảng thời gian nhất định sau khi xảy ra hỏa hoạn, chẳng hạn như điều khiển hệ thống khẩn cấp, điều khiển hút khói và mạch phụ trợ bơm chữa cháy.
• Q2. NH-KVV có phải là cáp nguồn không?
  A2. Nó chủ yếu được sử dụng làm cáp điều khiển cho các mạch chỉ huy, liên khóa và phụ trợ. Đối với các bộ cấp nguồn chính, vui lòng chọn cáp nguồn chuyên dụng phù hợp với tải và điều kiện lắp đặt.
• Q3: "NH" trong nhiều thông số kỹ thuật có nghĩa là gì?
  A3: Nó thường chỉ ra cấu trúc chống cháy, được thiết kế để duy trì tính toàn vẹn của mạch trong khi xảy ra hỏa hoạn. Các phương pháp thử nghiệm và thời lượng cụ thể được quy định bởi các tiêu chuẩn tham chiếu.
• Q4: Các kích thước được các nhà thầu sử dụng phổ biến nhất là gì?
  A4: Các kích thước phổ biến là 0.75, 1.0, 1.5 và 2.5 mm², với số lượng lõi từ 2 đến 24 lõi thường thấy trong hệ thống dây điện điều khiển công nghiệp và tòa nhà điển hình.
• Q5: NH-KVV có thể được lắp đặt trong máng cáp và ống dẫn không?
  A5: Có. Nó được sử dụng rộng rãi trong các tuyến lắp đặt cố định như máng cáp, ống dẫn và trunking, đặc biệt là trong các trục và phòng thiết bị.
• Q6: Cần những thông tin gì để có báo giá nhanh?
  A6: Điện áp định mức, yêu cầu về khả năng chống cháy, số lượng lõi, danh sách diện tích mặt cắt ngang, tổng số mét, tiêu chuẩn yêu cầu, tùy chọn đóng gói và cảng đến.
