BPYJVP VFD Cable apantallado para control de motor AC 0.6/1kV Integridad de potencia y señal
Resumen del producto
Detalles del producto
Cables de transmisión de frecuencia variable blindados
,Cables de transmisión de frecuencia variable VFD
,Cable de transmisión de frecuencia variable BPYJVP
Descripción del producto
Los sistemas VFD se ven afectados con frecuencia por interferencias electromagnéticas (EMI), distorsión armónica y sobrecalentamiento de cables, lo que provoca fallos en los VFD, mal funcionamiento de equipos de precisión y costosos tiempos de inactividad en la producción. Los cables VFD dedicados BPYJVP abordan estos puntos con un blindaje y un diseño de materiales optimizados para VFD. Con conductores de cobre trenzado de alta pureza de Categoría 5, aislamiento de polietileno reticulado (XLPE), blindaje trenzado de cobre y una cubierta exterior de PVC o poliolefina libre de halógenos, estos cables bloquean eficazmente la interferencia EMI/RFI, resisten los daños armónicos de los VFD, operan de manera estable a 90 °C y se adaptan a fluctuaciones extremas de temperatura. Certificados según las normas de la UE (CE/RoHS 3.0), Norteamérica (UL 1277), Australia (SAA) y Oriente Medio y África del Norte (SASO), BPYJVP es una opción confiable para plantas de fabricación globales, ingenieros de automatización y proveedores de equipos de inversor.

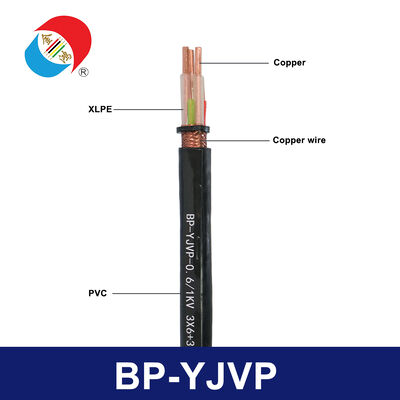

BPYJVP es un cable de alimentación blindado de alta calidad y baja tensión (0,6/1 kV) diseñado específicamente para sistemas de variadores de frecuencia (VFD), que proporciona transmisión de energía e inmunidad a la interferencia de señales. Conecta inversores, motores de frecuencia variable y unidades de control industrial. Su estructura multicapa, diseñada específicamente para inversores, garantiza un rendimiento fiable: conductores de cobre trenzado ultrafino de grado 5 (diseño flexible, adecuado para instalación de cableado automatizado, baja resistencia), aislamiento XLPE (resistente al calor, resistente a armónicos, baja pérdida dieléctrica), blindaje trenzado de cobre (más del 90% de cobertura, resistente a interferencias electromagnéticas/de radiofrecuencia) y una cubierta exterior mejorada (capa de protección del núcleo, resistente al aceite, a la abrasión y a los rayos UV). Definición de "BPYJVP": B = Conductor trenzado flexible; P = Blindaje trenzado de alambre de cobre; YJ = Aislamiento XLPE; V = Cubierta exterior de PVC (poliolefina libre de halógenos opcional); P = Grado específico para inversor. Sus características únicas: A diferencia de los cables blindados ordinarios, BPYJVP está optimizado para la supresión de armónicos de inversor, empleando un diseño de baja capacitancia y baja inductancia para reducir la caída de voltaje y la distorsión armónica. El blindaje trenzado de alambre de cobre proporciona un rendimiento antiinterferencias superior, garantizando una comunicación estable entre el inversor y el sistema de control, crucial para la automatización industrial de precisión.
Un blindaje trenzado de alambre de cobre con más del 90% de cobertura cumple con las normas de inmunidad IEC 61000-4-6 y UL 1277, bloqueando eficazmente las EMI y RFI de los sistemas de inversor, convertidores de frecuencia y unidades de control industrial. En líneas de producción automatizadas, las tasas de fallo de equipos se reducen en un 45%, garantizando el funcionamiento preciso de las máquinas herramienta CNC y los brazos robóticos.
Utilizando aislamiento de polietileno reticulado (XLPE) con alta resistencia dieléctrica y baja capacitancia (≤180pF/m a 4mm²), se minimiza la distorsión armónica y la caída de voltaje en los sistemas de inversor. Resiste daños por armónicos de 3º, 5º y 7º, extendiendo la vida útil del inversor y del motor en un 30% – ideal para aplicaciones de inversores de alta potencia (inversores de 5,5kW~500kW).
Conductor de cobre trenzado ultrafino de grado 5, radio de curvatura mínimo ≤ 6 veces el diámetro exterior del cable, un 25% más pequeño que los cables VFD estándar. Navega fácilmente por espacios estrechos entre equipos automatizados, gabinetes de inversor y brazos robóticos sin herramientas de doblado especializadas, reduciendo el tiempo de instalación en un 35%.
Cubierta exterior reforzada (PVC o poliolefina libre de halógenos opcional), formulada para protección contra congelación, resistencia a los rayos UV y resistencia al aceite. Opera de manera confiable en plantas de fabricación árticas a -40℃, sistemas VFD de alta temperatura en talleres a 90℃, parques industriales desérticos a 65℃ y instalaciones automatizadas costeras. Resistente a aceites industriales, lubricantes y ácidos/álcalis débiles, adecuado para entornos de producción hostiles.
CE/RoHS 3.0 (UE, conforme a las normas EN 50200 e IEC 60502-1), UL 1277 (Norteamérica, conforme a las normas NFPA 70 NEC), SAA (Australia/Nueva Zelanda), SASO (Oriente Medio y África del Norte). Proporcionamos informes de compatibilidad de sistemas de inversor personalizados y documentos de cumplimiento regional (por ejemplo, certificados de seguridad de automatización industrial) para garantizar una aprobación fluida del proyecto. Nuestras especificaciones populares fácilmente disponibles (envío rápido en 3 días) y nuestras asociaciones logísticas globales garantizan la entrega a tiempo de los proyectos de actualización de líneas de producción automatizadas.
| Modelo | Número común de conductores | Área transversal común del conductor (mm²) | Tensión nominal | Temperatura de operación a largo plazo | Normas de rendimiento principales | Certificaciones principales | Mercados populares |
|---|---|---|---|---|---|---|---|
| BPYJVP (Estándar global de inversor) | 3,4,5,3+1,3+2,4+1 | 1.5,2.5,4,6,10,16,25 | 0.6/1kV | 90℃ | IEC 60228 Clase 5, IEC 60332-1-2, Reducción armónica | CE, RoHS 3.0, IEC 60502 | UE, Europa Occidental, Asia |
| BPYJVP (Aplicable a inversores UL) | 3,4,5,3+1 | 2.5,4,6,10,16,25,35 | 600V | 90℃ | UL 1277, UL 1685, Compatibilidad con inversor | UL, cUL, RoHS 3.0 | Norteamérica, México |
| BPYJVP (Resistente a productos químicos) | 3, 4, 5, 3+1 | 4, 6, 10, 16, 25, 35, 50 | 0.6/1kV | 90℃ | IEC 60228 Clase 5, Cubierta mejorada resistente a productos químicos | CE, UL, SAA, RoHS 3.0 | Industria química/farmacéutica (global) |
Nota: Todas las especificaciones están en stock (envío rápido en 3 días). Los pedidos a granel se pueden personalizar con el número de conductores (máximo 5+1) y las dimensiones transversales (1,5~70 mm²), garantizando un rendimiento antiinterferencias completo, compatibilidad con inversores y certificación regional. Las cubiertas libres de halógenos están disponibles para proyectos medioambientales.
Los cables BPYJVP están específicamente diseñados para satisfacer las necesidades de transmisión de energía de los sistemas de variadores de frecuencia en proyectos globales de automatización industrial, cubriendo escenarios de aplicación en regiones con altos requisitos de cumplimiento:
- Líneas de producción de automatización industrial
- Sistemas de variadores de frecuencia para máquinas herramienta CNC
- Cables de alimentación para brazos robóticos
- Energías renovables (eólica/solar) conexiones de inversores (cumple con las normas CE/RoHS 3.0, cumple con las normas EN 50200 e IEC 61800 para variadores de frecuencia)
- Motores de variadores de frecuencia para líneas de montaje de fabricación de automóviles
- Fuentes de alimentación para equipos de automatización de procesamiento de alimentos
- Sistemas de frecuencia variable para HVAC
- Cables de inversor para robots industriales (certificados UL 1277, cumplen con las normas NFPA 70 NEC e IEEE 519 de armónicos)
- Fuentes de alimentación de variadores de frecuencia para equipos de minería
- Líneas de producción automatizadas en plantas de fabricación costeras
- Cables de inversor para maquinaria agrícola
- Sistemas de control industrial remoto (cumple con las normas SAA)
- Certificaciones: Resistente a la niebla salina, resistente a altas temperaturas en interiores, resistente al polvo mineral
- Fuentes de alimentación para bombas de frecuencia variable para plantas petroquímicas en zonas desérticas
- Sistemas de automatización de fábricas inteligentes
- Cables de variador de frecuencia para extrusoras de procesamiento de plástico
- Circuitos de control de frecuencia variable para fábricas textiles (certificados SASO, resistentes al calor, a la arena y al aceite)
- Automatización de líneas de producción farmacéutica
- Sistemas de variadores de frecuencia para maquinaria de embalaje
- Bombas de frecuencia variable para plantas de tratamiento de agua
- Fuentes de alimentación para equipos de fabricación de electrónica de alta precisión (antiinterferencias, estables, compatibles con todos los variadores de frecuencia principales)
BPYJVP utiliza un diseño de baja capacitancia/inductancia, optimizado para variadores de frecuencia, que suprime la distorsión armónica, mientras que los cables blindados ordinarios carecen de capacidades de supresión armónica. BPYJVP utiliza más del 90% de blindaje trenzado de cobre, proporcionando una mayor resistencia a las interferencias electromagnéticas/de radiofrecuencia, evitando fallos en los variadores de frecuencia y errores en equipos de precisión, crucial para los sistemas de variadores de frecuencia.
Es totalmente compatible con las principales marcas globales de inversores, incluyendo ABB, Danfoss, Schneider Electric, Yaskawa y Rockwell. Para pedidos a granel, proporcionamos informes de pruebas de compatibilidad para modelos de inversores específicos para garantizar una integración perfecta con su sistema de inversor.
Sí. Su bajo diseño de pérdida dieléctrica y rechazo armónico admite transmisión a larga distancia (hasta 150 metros con una sección transversal de 16 mm²) con una caída de voltaje mínima (≤2,0%). Para distancias superiores a 150 metros, recomendamos la versión BPYJVP-LD (baja pérdida) con aislamiento mejorado para reducir aún más la pérdida de potencia.
Su blindaje trenzado de cobre proporciona una efectividad de blindaje ≥85 dB en el rango de frecuencia de 100 MHz a 1 GHz, bloqueando eficazmente las interferencias EMI/RFI del sistema inversor y equipos eléctricos cercanos. Esto cumple con las normas de protección contra descargas electrostáticas IEC 61000-4-6, garantizando una operación estable del sistema.
El MOQ para cables BPYJVP personalizados con cubierta libre de halógenos (número de conductores/sección transversal) es de 800 metros por especificación. Para pedidos urgentes de lotes pequeños (500-800 metros), ofrecemos un servicio de producción prioritaria, garantizando la entrega en un plazo de 11 días hábiles con un pequeño recargo.
Sí. Para pedidos superiores a 10.000 metros, ofrecemos soporte técnico in situ global gratuito, que incluye orientación sobre el enrutamiento de cables, instrucciones de blindaje y puesta a tierra, y pruebas de compatibilidad de sistemas VFD. Nuestro equipo técnico también proporciona soporte en línea 24/7 para resolver problemas de instalación.
