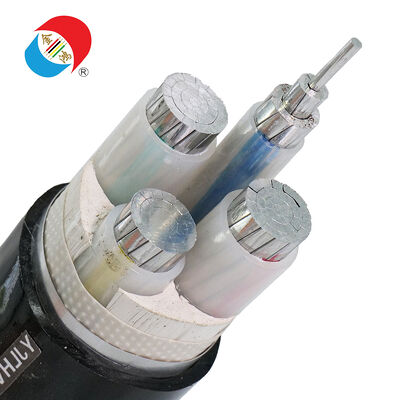

Cable de aleación de aluminio XLPE YJLHV22 Cable blindado STA para alimentadores subterráneos LV

YJLHV22 es un cable de conductor de baja tensión de aleación de aluminio con aislamiento de polietileno (XLPE) y blindaje de cinta de acero (STA).Está diseñado para instalaciones estacionarias sujetas a compresión.Es ampliamente utilizado en conductos subterráneos, zanjas, bandejas de cables y alimentadores principales de edificios,satisfacer las necesidades de los clientes de un peso más ligero en comparación con los cables de cobre y proporcionar una capa adicional de protección para garantizar un funcionamiento seguro a largo plazo.

YJLHV22 se utiliza comúnmente en proyectos de infraestructura y construcción de distribución de energía porque equilibra la eficiencia de la instalación, la economía del proyecto y la protección de la línea.YJLHV22 es particularmente adecuado para la colocación de larga distancia y grandes líneas de área transversal, donde la velocidad de colocación, la fuerza de tracción y la carga estructural son consideraciones primordiales en la contratación.

Válvulas de voltaje de carga de la corriente de corriente

Los requisitos de tensión nominal y de ensayo deben ser compatibles con las especificaciones del proyecto y las normas locales.

• 1C: Alimentación de alta corriente, separación de fases, transmisión a larga distancia
• 3C: alimentador compacto de tres fases
• 4C: alimentador trifásico con alambre neutro
• 5C: Alimentador trifásico con alambre neutro y circuito de protección (dependiendo del proyecto)

16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630 mm2

• 1C x 240, 1C x 300, 1C x 400, 1C x 500
• 3C por 95, 3C por 120, 3C por 150, 3C por 185
• 4C x 70, 4C x 95, 4C x 120, 4 núcleos x 150
• 5 núcleos x 50, 5 núcleos x 70, 5 núcleos x 95, 5 núcleos x 120

La disponibilidad depende de la calidad del conductor, el estándar y el diseño de fábrica.

• Peso más ligero, instalación más rápida, menor carga de soporte

  Los conductores de aleación de aluminio reducen el peso del cable, mejorando así la eficiencia de tracción, reduciendo la intensidad de trabajo y reduciendo la carga en las bandejas / soportes en los ejes y corredores.

• La armadura de cinta de acero proporciona protección a la línea

  El blindaje de cinta de acero mejora la resistencia a la presión externa y la tensión mecánica, mejorando la fiabilidad de los conductos, zanjas y líneas subterráneas protegidas.

• El aislamiento XLPE garantiza un rendimiento estable

  El aislamiento XLPE apoya el rendimiento de distribución de carga continua y mejora la conductividad térmica para los modernos alimentadores de edificios e industriales.

• Costo total de instalación competitivo para las grandes dimensiones

  En aplicaciones de gran sección transversal, las soluciones de conductores de aleación de aluminio ofrecen un valor significativo para compras a granel,especialmente cuando los alimentadores de larga distancia y de gran tamaño dominan la factura de materiales.

• Facilitar la contratación pública y la entrega por etapas

  Las configuraciones estándar y los tamaños comunes de los alimentadores admiten el reordenamiento, los envíos por fases y la planificación del carrete de cable listo para el campo.

• Distribución de energía en conductos y zanjas subterráneas
• Líneas entrantes de los transformadores a las centrales centrales
• Alimentación de los edificios principales en pozos y corredores de servicio
• Redes de distribución de energía de parques industriales y campus
• Túneles de servicios públicos, corredores de cables y líneas subterráneas protegidas
• Instalaciones fijas que requieren protección mecánica adicional

1. Preparación de varillas de aleación de aluminio y de los cables de conducción

   Las barras de aleación se dibujan en cables, se enganchan al grado de conductor requerido y generalmente se compactan para garantizar la estabilidad geométrica y mejorar la consistencia de la estructura del cable.

2. Protección del conductor o capa de aislamiento (cuando lo exijan las normas)

   Las capas de aislamiento pueden utilizarse para ayudar al procesamiento del aislamiento y garantizar la calidad de la superficie, dependiendo del diseño y las normas.

3. Extrusión y enlace cruzado de aislamiento XLPE

   The insulation layer is extruded onto the conductor and crosslinked (process method depends on the production line and standards) to form a stable insulating core suitable for low-voltage power distribution.

4. Identificación y cableado del núcleo (para cables de núcleo múltiple)

   Identificar los núcleos aislados y fijarlos según el número especificado, utilizando relleno o cinta adhesiva según sea necesario para mantener su redondez y estabilidad.

5. Formación de la cubierta interior y de la manga

   Aplicar una funda (normalmente PVC o un compuesto específico) para proporcionar una base lisa de la armadura y mejorar la integridad mecánica.

6. Armaduras de cinta de acero (STA)

   El diseño de la armadura está optimizado para la resistencia a la compresión de las líneas subterráneas fijas.

7. Extrusión de la cubierta exterior

   La cubierta exterior (normalmente PVC o un material compuesto especificado en el proyecto) proporciona protección ambiental y mecánica, incluidas las marcas de superficie.

8. Pruebas de rutina e inspección final

   Las inspecciones típicas de fábrica pueden incluir resistencia del conductor, grosor del aislamiento, pruebas de chispas, pruebas de voltaje y verificación dimensional.

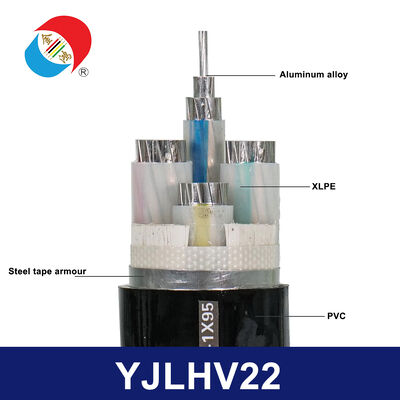

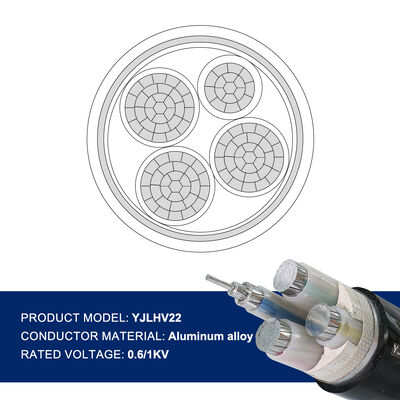

• El conductor: aleación de aluminio
• El aislamiento: polietileno cruzado (XLPE)
• Contenido del revestimiento interior: PVC o material compuesto especificado
• Armadura: cinta de acero (STA, V22)
• Cubierta exterior: PVC o material compuesto especificado
• Tipo de montaje: montaje fijo

Para las vías subterráneas o de protección con riesgos de tensión mecánica y compresión, seleccione el cable YJLHV22.Si su carga es alta y desea utilizar conductores de aleación de aluminio para facilitar el manejo a largas distancias, considere los siguientes factores:

• Seleccionar el número adecuado de núcleos en función del diseño de la red y de los requisitos de neutralidad/protección.
• Confirmar que los accesorios de terminación son adecuados para conductores de aleación de aluminio para garantizar la fiabilidad a largo plazo de las uniones.
• Si su proyecto requiere baja humedad sin halógenos (LSZH), propiedades retardantes de llama o mayor resistencia a la corrosión,especificar claramente estos requisitos para seleccionar la envoltura y la construcción adecuadas.

• ¿Cuáles son los usos del cable YJLHV22?

  Se utiliza para la distribución de energía de baja tensión de instalaciones fijas, especialmente adecuada para conductos y zanjas subterráneas, alimentadores principales de edificios,y rutas protegidas que requieren protección mecánica adicional.

• ¿Qué significa la construcción V22 en aplicaciones prácticas?

  V22 indica típicamente un blindaje de cinta de acero para mejorar la resistencia del cable a la presión externa y la tensión mecánica en rutas subterráneas fijas.

• ¿Por qué se elige la aleación de aluminio para los alimentadores blindados?

  Los cables de aleación de aluminio reducen el peso del cable, mejorando la eficiencia de la instalación para la colocación a larga distancia, manteniendo al mismo tiempo la estabilidad del alimentador incluso con grandes áreas de sección transversal.

• ¿Es 0.6/1kV el único voltaje nominal?

  0.6/1kV es una tensión nominal comúnmente utilizada para la distribución de bajo voltaje.Es esencial garantizar que la tensión nominal del cable y los requisitos de ensayo cumplan con las normas locales y los requisitos del proyecto..

• ¿Qué factores debe tener en cuenta el comprador al cortar el cable?

  Utilice los terminales, conectores y métodos de instalación adecuados diseñados específicamente para conductores de aleación de aluminio para garantizar una conexión estable y confiable y reducir el riesgo de sobrecalentamiento.

• ¿Puede proporcionar apoyo en materia de documentación del proyecto y planificación del carrete?

  Nuestro apoyo incluye marcas de embalaje, registros de lotes, artículos de inspección y planificación de longitud de carretillas basados en el manejo del sitio y los horarios de entrega.

• Sobre el Servicio de Producciones:

  JinHong tiene una amplia gama de productos de cables y conductores para que usted pueda elegir. Proporcionaremos servicios de cuidado y soluciones de proyectos profesionales para todos los que los necesiten.

• Servicios de certificación de calidad:

  Los productos de cable JinHong se fabrican de acuerdo con GB, IEC, BS, NFC, ASTM, DIN y otros estándares internacionales.Nuestro equipo técnico puede personalizar productos de cable que cumplan con sus requisitos de acuerdo con sus necesidades.

• Servicio de atención al cliente profesional:

  JinHong proporciona servicios de consultoría profesional gratuitos para proporcionarle servicios de solución de proyecto de una sola parada y soluciones de entrega rápida de productos.

• Servicios de entrega y envío:

  Mientras que nosotros en JinHong proporcionamos cables de alta calidad, también proporcionamos buenas soluciones de entrega. Al tiempo que garantizamos la entrega segura de los productos, proporcionamos las mejores soluciones de embalaje y transporte,reducción de los costes de transporte de los clientes.

El embalaje de cables JinHong se proporciona en forma de carretes de madera, cajas onduladas y bobinas.Los extremos del cable están sellados con cinta adhesiva BOPP y una tapa de sellado no higroscópica para proteger los extremos del cable de la humedadPodemos imprimir las marcas requeridas en el exterior del barril con material a prueba de agua de acuerdo con los requisitos del cliente.
