Cable WDZ-KYJYRP XLPE LSZH Cable de control blindado Diseño flexible
Especificación de producto
Lugar de origen:
China
Nombre de la marca:
JinHong
Número de modelo:
WDZ-KYJYRP
Cantidad mínima de pedido:
100m
Precio:
10.25-15.68 USD/m
El tiempo de entrega:
15-20 días
Condiciones de pago:
T/T
Resumen del producto
WDZ-KYJYRP LSZH Cables de control flexibles protegidos Este cable de control flexible con escudo de halógenos de bajo humo está diseñado para sistemas de automatización industrial, redes de edificios inteligentes y control de equipos de precisión.Proporciona señales estables con fuertes capacidades ...
Detalles del producto
Resaltar:
El cable WDZ-KYJYRP XLPE
,El cable de control blindado LSZH
,El cable de control blindado WDZ-KYJYRP
Cable Construction:
Núcleo único o núcleo múltiple
Flame Retardant:
Sí/No (según tipo)
Jacket:
CLORURO DE POLIVINILO
Insulation:
XLPE
Conductor Material:
Cobre o Aluminio
Maximum Short Circuit Temperature:
250 °C
Installation Method:
Instalación directa de entierro, conducto o bandeja.
Standard Compliance:
IEC, BS, IEEE u otros estándares regionales
Application:
Distribución de energía, industrial, subterránea o aérea.
Operating Temperature:
-40°C a 90°C
Color Coding:
Códigos de colores estándar para fases y neutro.
Armor Type:
Armadura de alambre de acero (SWA) o no blindada
Armored:
Cinta de acero acorazada
Insulation Material:
Polietileno reticulado (XLPE)
Conductor Stranding:
Flexible o sólido
Descripción del producto

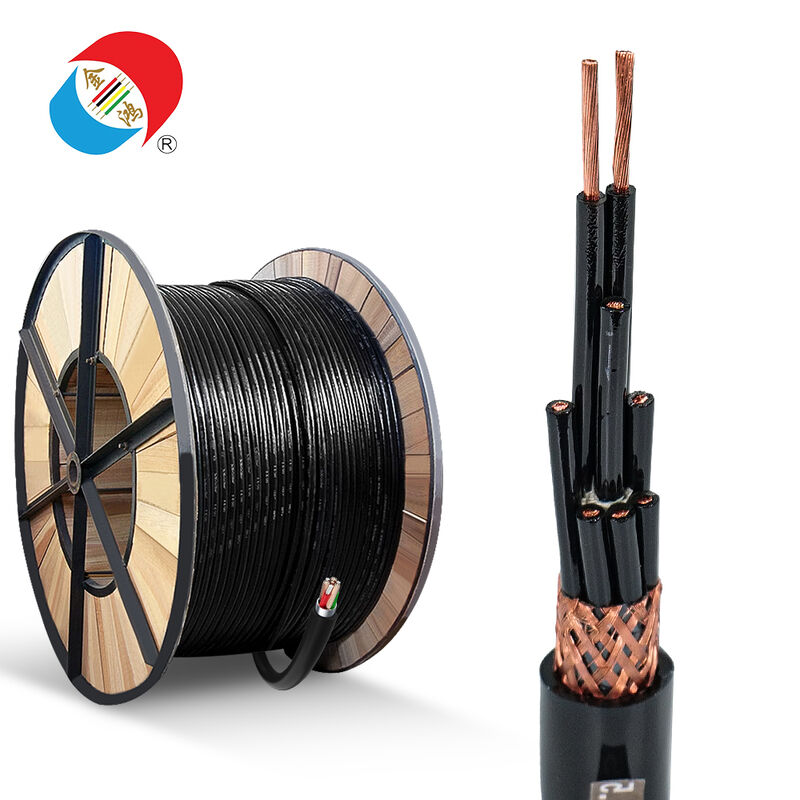

WDZ-KYJYRP LSZH Cables de control flexibles protegidos
Este cable de control flexible con escudo de halógenos de bajo humo está diseñado para sistemas de automatización industrial, redes de edificios inteligentes y control de equipos de precisión.Proporciona señales estables con fuertes capacidades antiinterferencia, al tiempo que garantiza la seguridad y la fácil instalación.
Proposición de valor clave:Retardante de llama y respetuoso con el medio ambiente • Escudo y antiinterferencia • Flexible y fácil de instalar • Transmisión de señal precisa y estable

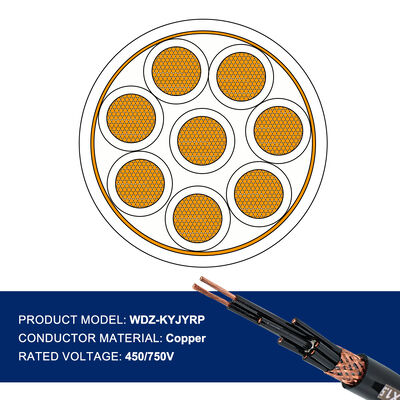

Decodificación del modelo: grado de control, blindado, flexible
Comprender lo que representa "WDZ-KYJYRP":
| Código | Componente | Función y ventaja |
|---|---|---|
| ZDW | Bajo humo y cero halógenos | Compuesto de LSZH con baja emisión de humo y sin gases ácidos halógenos al quemarse |
| - ¿ Qué? | Cable de control | Optimizado para circuitos de control y señal de bajo voltaje (nivel 0,45/0,75 kV) |
| YJ | El aislamiento XLPE | Diseñado para funcionar a 90 °C con una alta resistencia al aislamiento |
| Y | Cubierta de PE | Chaqueta exterior libre de halógenos con excelente resistencia al clima y a los rayos UV |
| R | Conducción flexible | Conductores de cobre fino de múltiples hebras para una gran flexibilidad y fácil enrutamiento |
| P | Escudo de trenzas de cobre | Alta cobertura (≥ 80%) para una protección eficaz de EMI/RFI |
5 Ventajas clave - Diseñado para controlar la baja tensión
1) Blindaje de alta densidad - Transmisión de señal limpia y fiable
- Cobertura de trenzas de cobre ≥ 80% con atenuación del blindaje ≥ 40 dB
- Reduce eficazmente las interferencias electromagnéticas y de radio frecuencia
- Ideal para PLC I/O, líneas de sensores, servo-drives y circuitos críticos para la seguridad
2) Diseño flexible: fácil enrutamiento, ahorro de tiempo y mano de obra
- Radius de flexión reducido a 10* de diámetro exterior
- 15-20% más ligero que las alternativas rígidas
- Resiste aproximadamente 10.000 ciclos de flexión
3) LSZH retardante de llama - seguro, poco tóxico, adecuado para interiores
- Autoextinción tras la eliminación de la fuente de encendido
- Producción de humo muy baja y ausencia de gases ácidos halógenos
- Apto para salas de control, centros de datos y espacios limpios
4) Transmisión de grado de control: señales estables a distancia
- Intervalo de temperatura del aislamiento XLPE: -40°C a +90°C
- Atenuación de la señal ≤ 0,5 dB por 100 metros
- Vida útil prevista superior a 30 años en ambientes interiores
5) Alto cumplimiento y cobertura de escenarios
- Cumple con las normas GB/T 9330, GB/T 19666, y GB 12666.
- Apoya las instalaciones de conductos, bandejas de cables y gabinetes
Especificaciones técnicas - Configuraciones típicas de WDZ-KYJYRP
| Núcleos * Sección (mm2) | Estructura del conductor | Diámetro exterior (mm) | Válvulas de tensión | Resistencia de corriente continua (Ω/km) |
|---|---|---|---|---|
| 4 por 1.0 | 19 por 0.25 | 8.5 | 0.45 y 0.75 | ≤ 18 años1 |
| 6 por 1.0 | 19 por 0.25 | 9.8 | 0.45 y 0.75 | ≤ 18 años1 |
| 8 por 1.5 | 19 por 0.31 | 11.2 | 0.45 y 0.75 | ≤ 12 años1 |
| 12 por 1.5 | 19 por 0.31 | 13.5 | 0.45 y 0.75 | ≤ 12 años1 |
| 16 por 2.5 | 49 por 0.25 | 16.8 | 0.45 y 0.75 | ≤ 741 |
Opciones personalizadas:2-61 núcleos (0,75-6 mm2), varios grados retardantes de llama, variaciones de escudo y versiones a prueba de explosión disponibles.
Escenarios de aplicación - Donde WDZ-KYJYRP sobresale
- Automatización industrialLas señales del PLC, el cableado del sensor, el control del servoaccionamiento
- Edificios inteligentesBMS, control de HVAC, CCTV, sistemas de control de acceso
- Máquinas herramientas y robóticaPanel interno y cableado de piezas móviles
- Tránsito por ferrocarrilCircuitos de control en sistemas de metro y ferrocarril ligero
- Centros de datosCables de control y vigilancia para equipos de precisión
- Equipo médicoEquipo hospitalario y sistemas de zona de operaciones
- Nuevos sistemas energéticosControl y seguimiento del inversor fotovoltaico/eólico
Preguntas frecuentes
P1: ¿Qué hace WDZ-KYJYRP diferente de un cable de control estándar?
WDZ-KYJYRP combina seguridad LSZH, conductores flexibles de múltiples hebras y blindaje de trenza de cobre de alta cobertura para una transmisión de señal precisa y una menor interferencia.
P2: ¿Se puede utilizar WDZ-KYJYRP como cable de alimentación?
Está diseñado principalmente para circuitos de control y señal de bajo voltaje (0,45/0,75 kV), no para la distribución de energía principal.
P3: ¿Es el cable adecuado para aplicaciones dinámicas o móviles?
Su estructura flexible y su resistencia a la flexión (aproximadamente 10.000 ciclos) lo hacen adecuado para aplicaciones en máquinas herramienta y robótica.
P4: ¿Qué tan bien resiste las interferencias de inversores y motores?
Con una cobertura de trenza ≥ 80% y una atenuación de blindaje ≥ 40 dB, reduce significativamente el acoplamiento EMI/RFI en pares de control.
