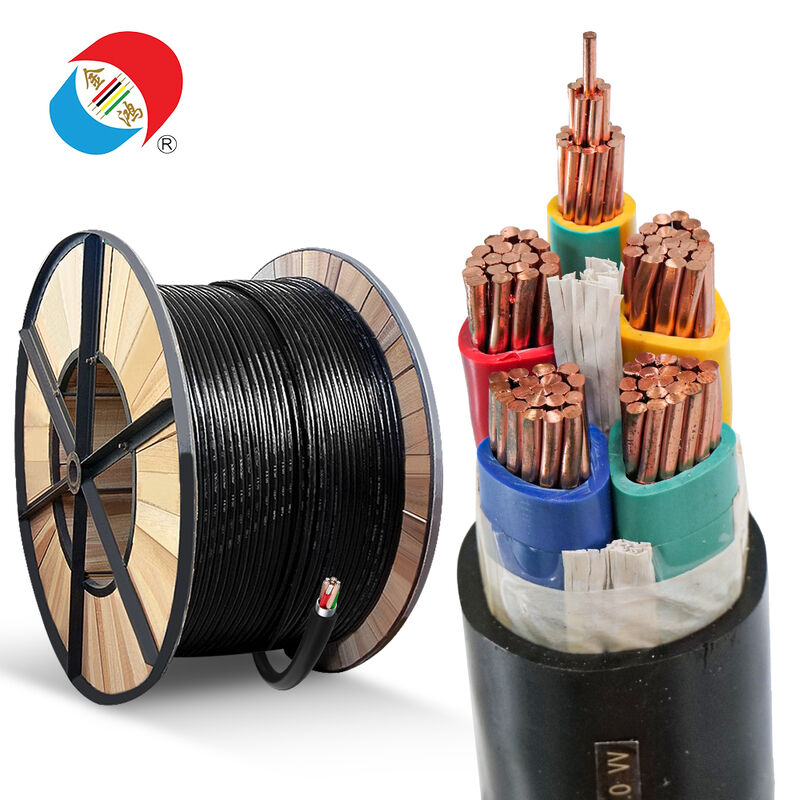

0.6/1KV miedziany kabel XLPE Kabel zasilania elektrycznego dla użytku mieszkalnego i komercyjnego

Kluczowe zalety w systemach niskiego napięcia

Dane techniczne

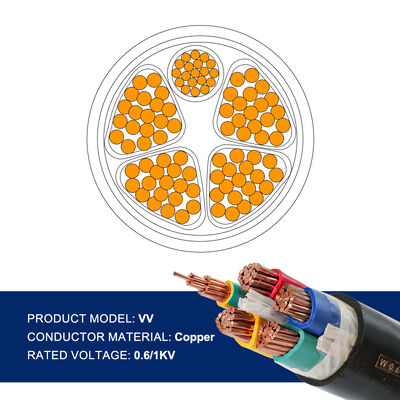

Wyjaśnienie modelu

V = Izolacja PCV



V = izolacja PCV



Typowe opcje aktualizacji

• VV22:Zalecane do linii wymagających zwiększonej ochrony mechanicznej, takich jak zastosowania w wykopach lub zakopanych. Zalecana jest wersja opancerzona taśmą stalową.

Polecane aplikacje

Typowe typy projektów

• Inwestycje mieszkaniowe premium i społeczności o mieszanym przeznaczeniu
• Kompleksy handlowe i budynki handlowe
• Ogólne przemysłowe systemy pomocnicze
• Modernizacje szkół, biur i obiektów
• Infrastruktura Miejska i Budynki Małej Użyteczności
• Małe centra danych i pomocnicze obwody zasilania szpitali (niekrytyczne)

Typowe obwody

• Podajniki wewnętrzne i linie poddystrybucyjne
• Główne linie oświetleniowe i linie dystrybucyjne
• Standardowy zasilacz do pomieszczeń komercyjnych
• Linie zasilania urządzeń pomocniczych
• Obwody dystrybucyjne i serwisowe pięter budynku

Wytyczne dotyczące wyboru

• Wybierz liczbę żył w oparciu o strukturę rozdzielnicy (np. wybierz żyły 3+1/4+1, jeśli wymagany jest przewód neutralny/PE)
• W przypadku linii narażonych na duże obciążenia mechaniczne należy rozważyć zastosowanie kabli VV22.
• Potwierdź wymiary przewodu w oparciu o prąd obciążenia i długość (docelowy spadek napięcia).
• W przypadku środowisk wymagających wyższej odporności ogniowej niż standardowe kable PVC, należy określić odpowiednią serię kabli trudnopalnych/ognioodpornych.

Często zadawane pytania

Jaka jest różnica między kablami VV i VLV?

W kablach VV zastosowano przewodniki miedziane w celu zapewnienia bardziej stabilnej przewodności; W kablach VLV zastosowano przewodniki aluminiowe, aby obniżyć koszty materiałów. Wybór zależy od budżetu, rozmiaru i preferencji projektowych.

Czy kabel typu VV nadaje się do instalacji na zewnątrz?

Przy odpowiednim okablowaniu i zabezpieczeniu kabel typu VV może być stosowany w wielu typowych środowiskach zewnętrznych. W środowiskach o silnym promieniowaniu UV, korozji chemicznej lub zagrożeniach mechanicznych należy potwierdzić projekt okablowania i rozważyć odpowiednie środki ochronne.

Dla jakiej temperatury znamionowej powinienem projektować?

Typowa ciągła temperatura pracy ≤70°C, granica zwarcia ≤160°C (≤5 sekund).

Czy kable typu VV można układać w korytkach i kanałach kablowych?

Tak — kabel typu VV jest powszechnie stosowany w korytkach kablowych i systemach kanałów kablowych w budynkach i ogólnych obiektach przemysłowych.

Czy zaleca się bezpośredni pochówek?

W przypadku okablowania podziemnego ogólnie zaleca się kabel pancerny VV22 w celu lepszej ochrony mechanicznej. Ostateczny wybór zależy od warunków gruntowych i sposobu montażu.

Jakie rozmiary i liczbę rdzeni kabli oferujecie?

Dostępna jest szeroka gama typowych rozmiarów: 1,5–240 mm², 2–5 rdzeni i konfiguracje rdzeni kompozytowych (3+1, 4+1 itd.). Z jakim standardem jest zgodny?

Z jakim standardem jest zgodny?

Te kable VV są zazwyczaj zgodne z normą GB/T 12706.1-2022 i nadają się do kabli elektroenergetycznych z izolacją wytłaczaną o napięciu 1 kV i niższym.

Jakie informacje są potrzebne do szybkiej wyceny?

Numer modelu (VV/VV22), liczba żył, przekrój przewodu (mm²), długość całkowita, metoda instalacji oraz wymagana dokumentacja/oznaczenie.
