کابل برق زرهی ولتاژ پایین YJLV22

بررسی اجمالی محصول

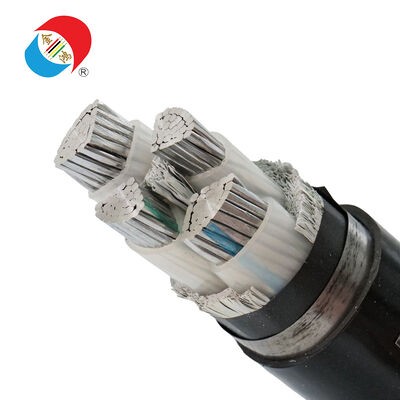

YJLV22 یک کابل برق با هسته آلومینیومی با ولتاژ پایین است که برای نصب های ثابت که نیاز به حفاظت مکانیکی پیشرفته و عملکرد پایدار در مسافت های طولانی دارند، طراحی شده است. این کابل معمولاً دارای هادی های آلومینیومی رشته ای است که با پلی اتیلن متقاطع (XLPE) عایق شده اند، یک لایه زره نوار فولادی برای مقاومت در برابر فشرده سازی و یک غلاف بیرونی PVC بادوام برای نصب در محل. YJLV22 به طور گسترده در مجراهای زیرزمینی، ترانشه های کابل، ترانشه های محافظ و خطوط دسترسی به ساختمان استفاده می شود، جایی که فشار خارجی، تنش های پر کردن مجدد و خطرات نصب و جابجایی بیشتر از خطوط سینی کابل داخلی استاندارد است.

برای خریداران فرامرزی، YJLV22 یک کابل زرهی ولتاژ پایین مقرون به صرفه است که برای زیرساخت ها و توزیع برق صنعتی مناسب است، به ویژه در کاربردهایی که شامل مقاطع بزرگ و انتقال از راه دور می شود. کابل های با هسته آلومینیومی یک گزینه اقتصادی ارائه می دهند.

ولتاژ نامی

ولتاژ نامی معمولی:

0.6/1 کیلو ولت

کاربردها:

فیدرهای توزیع ولتاژ پایین و انشعابات (نصب ثابت)

لطفاً استانداردهای مرجع و الزامات کلاس هادی را در صورتحساب مواد (BOQ) خود تأیید کنید.

مناطق کاربرد YJLV22

برنامه های کاربردی رایج

• توزیع برق در ترانشه ها و مجراهای کابل زیرزمینی
• سیم کشی ترانشه محافظ در سایت های صنعتی و تجاری
• خطوط ورودی به تابلوهای توزیع ولتاژ پایین اصلی در ساختمان ها
• شبکه های توزیع برق در محوطه دانشگاه ها و توسعه های مسکونی
• راهروهای تاسیساتی و کانال های کابل با خطرات فشرده سازی
• سیم کشی ولتاژ پایین از راه دور که در آن آلومینیوم به کاهش هزینه ها کمک می کند

روش های نصب معمولی

• مجراها، ترانشه های کابل، ترانشه های محافظ، راهروهای کابل، سیم کشی زیرزمینی ثابت
• برای سیم کشی کشیده شده یا اغلب جابجا شده مناسب نیست

بررسی اجمالی مشخصات رایج

پیکربندی های هسته رایج (بسته به پروژه)

• 1C برای فیدرهای جریان بالا و سیم کشی فاز جدا شده
• 2C برای توزیع تک فاز اختصاصی
• 3C برای توزیع سه فاز بدون خنثی (بسته به طراحی)
• 4C برای سه فاز با خنثی (رایج)
• 5C برای سه فاز با کابل خنثی و محافظ (بسته به طراحی)
• 3+1 و 3+2 برای پیکربندی فیدر در بسیاری از بازارها (بسته به طراحی)

مناطق مقطعی رایج (mm²) سفارش داده شده

مونتاژ سریع برای پروژه های توزیع برق

پیکربندی های 3+1 و 3+2 مطابق با مشخصات صورتحساب مقادیر (BOQ) محلی در دسترس هستند.

در دسترس بودن به استانداردهای مورد نیاز، درجه هادی ها و ساخت زره بستگی دارد.

مزایای اصلی منبع یابی

• مزیت هزینه برای کابل کشی با اندازه بزرگ و از راه دور

  هادی های آلومینیومی هزینه های مواد را کاهش می دهند. کابل های YJLV22، در صورت انتخاب صحیح بر اساس جریان و افت ولتاژ، عملکرد توزیع برق ولتاژ پایین قابل اعتمادی را برای فیدرهای از راه دور ارائه می دهند.

• حفاظت از مدار زرهی سیم فولادی

  زره سیم فولادی مقاومت در برابر فشار و فشرده سازی خارجی را افزایش می دهد، در نتیجه قابلیت اطمینان لوله ها، ترانشه ها و گذرگاه های زیرزمینی را بهبود می بخشد.

• عایق XLPE عملکرد الکتریکی پایدار را تضمین می کند

  عایق XLPE استحکام دی الکتریک و خواص حرارتی قابل اعتمادی را ارائه می دهد که برای فیدرهای بار مداوم مناسب است.

• غلاف PVC عملی بودن و دوام را تضمین می کند

  غلاف بیرونی PVC در برابر سایش مقاوم است و کار نصب ثابت را تسهیل می کند.

• تهیه آسان برای پیمانکاران EPC و توزیع کنندگان

  محدوده اندازه جهانی، بسته بندی صادراتی و ساخت و ساز ثابت، تطبیق صورتحساب مواد و تحویل مرحله ای را تسهیل می کند.

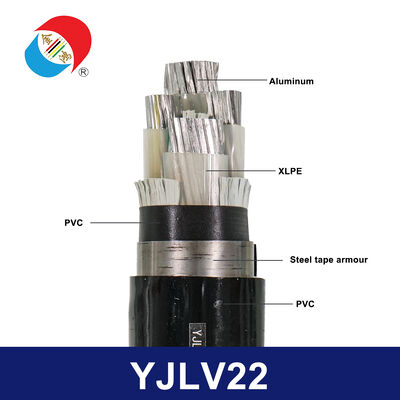

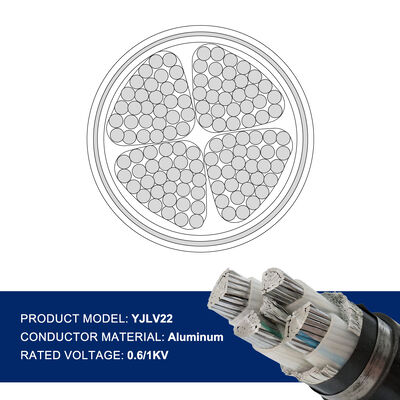

بررسی اجمالی ساختار

هادی:

سیم رشته ای آلومینیومی

عایق:

XLPE

پد:

لایه محافظ زیر لایه زره

لایه زره:

نوار فولادی (اغلب با ساختار "22" در بسیاری از سیستم های نامگذاری مرتبط است)

غلاف بیرونی:

PVC

کاربردها:

نصب های ثابت، زیرزمینی و خطوط محافظ

یادداشت های تولید و فرآیند

1. آماده سازی هادی آلومینیومی

   سیم رشته ای آلومینیومی کنترل می شود تا اهداف مقاومت پایدار و انعطاف پذیری در هنگام نصب را تضمین کند.

2. اکستروژن و اتصال عرضی عایق XLPE

   لایه عایق اکسترود شده و متقاطع می شود تا یک لایه دی الکتریک بادوام مناسب برای توزیع ولتاژ پایین ایجاد شود.

3. مونتاژ و علامت گذاری هسته

   هسته علامت گذاری شده و در یک هندسه کنترل شده لایه بندی می شود تا گردی را حفظ کرده و خواص بیرون کشیدن را بهبود بخشد.

4. تشکیل پد فولادی

   پدهای فولادی برای محافظت از دسته های هسته و ایجاد یک پایه پایدار برای زره قرار داده می شوند.

5. زره پوشی نوار فولادی

   نوارهای فولادی به صورت مارپیچ پیچیده شده و به صورت کنترل شده همپوشانی می شوند تا تقویت مکانیکی ایجاد شود، که در درجه اول در برابر فشرده سازی و فشار خارجی مقاومت می کند.

6. غلاف PVC و علامت گذاری

   یک غلاف PVC اکسترود می شود تا از لایه های داخلی محافظت کند و سپس برای قابلیت ردیابی و کنترل پروژه علامت گذاری می شود.

7. بازرسی های معمول کیفیت

   بازرسی های معمول شامل مقاومت هادی، تأیید ضخامت عایق، تست جرقه، تست ولتاژ، بازرسی ابعادی و یکپارچگی غلاف است.

مشخصات

مدل:

YJLV22

نوع کابل:

هسته آلومینیومی، عایق پلی اتیلن متقاطع (XLPE)، کابل برق ولتاژ پایین با غلاف پلی وینیل کلرید (PVC)، زره نوار فولادی

ولتاژ نامی:

0.6/1 کیلو ولت

هادی:

آلومینیوم، رشته ای

عایق:

پلی اتیلن متقاطع (XLPE)

زره:

نوار فولادی

غلاف بیرونی:

پلی وینیل کلرید (PVC)

پیکربندی هسته:

1 هسته، 2 هسته، 3 هسته، 4 هسته، 5 هسته، 3+1، 3+2

مساحت مقطع مشترک:

16 تا 400 mm²

دمای عملیاتی معمولی:

تا 90 درجه سانتیگراد (طراحی XLPE، استاندارد خاص به مشخصات بستگی دارد)

روش های نصب:

ترانشه کابل، مجرا، ترانشه محافظ، راهرو، خطوط زیرزمینی ثابت

بسته بندی:

اکثر مشخصات در قرقره ها بسته بندی می شوند. بسته بندی صادراتی در دسترس است.

پیکربندی های اختیاری:

علامت گذاری سفارشی، برنامه ریزی طول قرقره، اسناد همراه

راهنمای انتخاب

• هنگامی که یک پروژه به کابل های ولتاژ پایین زرهی برای خطوط زیرزمینی یا محافظت شده نیاز دارد و هزینه هسته آلومینیومی قابل قبول است، YJLV22 را انتخاب کنید. بهینه سازی.
• اندازه هادی آلومینیومی را با دقت بر اساس جریان، فاصله، گروه بندی، دمای محیط و افت ولتاژ مجاز انتخاب کنید.
• روش خاتمه و الزامات اتصال دهنده ها را برای هادی های آلومینیومی در پروژه تأیید کنید تا از پایداری اتصال طولانی مدت اطمینان حاصل شود.
• نوع سیم کشی و طول قرقره توصیه شده را مشخص کنید تا تعداد اتصالات را کاهش داده و نصب را سرعت بخشید.

قالب استعلام سریع

محصول:

YJLV22

ولتاژ:

0.6/1 کیلو ولت

پیکربندی سیم هسته:

__

مساحت مقطع و کمیت:

__

طول کل:

__ متر

روش نصب:

ترانشه کابل/ترانشه/راهرو/خط ورودی

استانداردهای مورد نیاز:

__

مقصد:

کشور و بندر __

شرایط تجاری:

__

طول قرقره ترجیحی:

__

اسناد مورد نیاز:

__

یادداشت ها:

زبان نشانه گذاری، علامت گذاری بسته بندی، برنامه تحویل

سوالات متداول

کاربردهای اصلی YJLV22 چیست؟

این کابل برای توزیع برق ولتاژ پایین مقرون به صرفه استفاده می شود و حفاظت زرهی را فراهم می کند. معمولاً در ترانشه های کابل زیرزمینی، ترانشه های محافظ و راهروهای تاسیساتی برای تغذیه فیدرهای ساختمان و صنعتی استفاده می شود.

چرا هادی های آلومینیومی را به جای هادی های مسی انتخاب می کنید؟

هادی های آلومینیومی هزینه خطوط از راه دور و مقطع بزرگ را کاهش می دهند. اندازه و خاتمه مناسب برای عملکرد قابل اعتماد بسیار مهم است.

22 معمولاً نشان دهنده چیست؟

در بسیاری از سیستم های نامگذاری، ساختار زرهی نوار فولادی را نشان می دهد. همیشه از تعاریف موجود در استانداردهای مرجع پیروی کنید.

آیا می توان از YJLV22 برای دفن مستقیم استفاده کرد؟

معمولاً برای مجراها و ترانشه های محافظ استفاده می شود. مناسب بودن برای دفن مستقیم به مقررات محلی، شرایط خاک و خطرات مکانیکی بستگی دارد. لطفاً جزئیات خط را برای انتخاب مناسب ارائه دهید.

متداول ترین مشخصات مورد استفاده چیست؟

کابل های 4 هسته ای و 5 هسته ای 25 تا 95 mm² معمولاً برای توزیع استفاده می شوند. کابل های تک هسته ای 150 تا 240 mm² معمولاً برای فیدرهای جریان بالا استفاده می شوند، بسته به بار و فاصله.

برای یک نقل قول سریع به چه جزئیاتی نیاز است؟

پیکربندی هسته، مساحت مقطع، طول کل (متر)، استاندارد مورد نیاز، خط نصب، مقصد، ترجیحات بسته بندی و اسناد مورد نیاز.

خدمات شرکت JinHong

• خدمات تولید بیش از حد:

  JinHong طیف گسترده ای از محصولات کابل و هادی را برای انتخاب شما دارد. ما خدمات مراقبتی و راه حل های پروژه حرفه ای را برای همه کسانی که به آنها نیاز دارند ارائه خواهیم داد.

• خدمات صدور گواهینامه کیفیت:

  محصولات کابل JinHong مطابق با GB، IEC، BS، NFC، ASTM، DIN و سایر استانداردهای بین المللی تولید می شوند. تیم فنی ما می تواند محصولات کابل را که نیازهای شما را برآورده می کنند، مطابق با نیازهای شما سفارشی کند.

• خدمات مشتری حرفه ای:

  JinHong خدمات مشاوره حرفه ای رایگان را برای ارائه خدمات راه حل پروژه یک مرحله ای و راه حل های تحویل سریع محصول به شما ارائه می دهد.

• خدمات تحویل و حمل و نقل:

  در حالی که ما در JinHong کابل های با کیفیت بالا ارائه می دهیم، راه حل های تحویل خوبی نیز ارائه می دهیم. در حالی که از تحویل ایمن محصولات اطمینان حاصل می کنیم، بهترین راه حل های بسته بندی و حمل و نقل را ارائه می دهیم و هزینه های حمل و نقل مشتریان را به میزان زیادی کاهش می دهیم.

بسته بندی JinHong

بسته بندی کابل JinHong به صورت قرقره های چوبی، جعبه های مقوایی و کویل ارائه می شود. انتهای کابل با نوار چسب BOPP و یک درپوش آب بندی غیر جاذب رطوبت مهر و موم می شود تا از انتهای کابل در برابر رطوبت محافظت شود. ما می توانیم علائم مورد نیاز را بر روی بیرون بشکه با مواد ضد آب مطابق با الزامات مشتری چاپ کنیم.
