YJV22 STA Cavo di alimentazione Cavo elettrico blindato Acqua resistente
Riepilogo Prodotto
Dettagli del prodotto

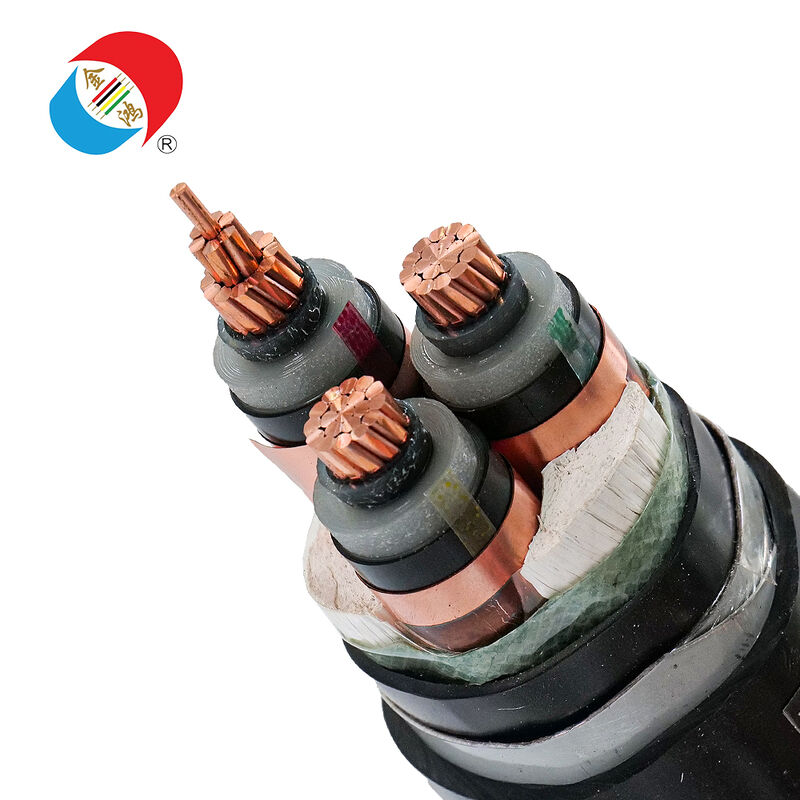

Cavo di alimentazione YJV22 STA
,Cable di alimentazione STA blindato
,Cable elettrico blindato resistente all'acqua
Descrizione del prodotto
YJV22 STA Cavo Armato in Rame XLPE 0.6/1kV per Tratte Interrate Protette
YJV22 è un cavo di alimentazione a bassa tensione con anima in rame progettato per installazioni fisse, particolarmente adatto per applicazioni che richiedono protezione del percorso. Combina l'isolamento in polietilene reticolato (XLPE) con l'armatura in nastro d'acciaio (STA), migliorando la capacità del cavo di resistere alla pressione esterna e alle sollecitazioni di installazione in ambienti come condotti, trincee e passaggi sotterranei. La guaina esterna in PVC protegge lo strato di armatura e migliora la resistenza all'abrasione del cavo durante la trazione e la movimentazione. YJV22 è ampiamente utilizzato in alimentatori per edifici, distribuzione di energia industriale, servizi pubblici del campus e reti di alimentazione a bassa tensione sotterranee, dove la resistenza meccanica è importante quanto le prestazioni elettriche.
Tensione Nominale Tipica: 0,6/1 kV
Applicazioni: Alimentatori e sotto-alimentatori a bassa tensione (installazione fissa)
Si prega di confermare gli standard di riferimento e gli intervalli di prova elencati nella distinta base (BOQ).
- 1C per correnti elevate, cablaggio con separazione di fase
- 2C per alimentatori monofase e circuiti dedicati
- 3C per circuiti trifase senza conduttore neutro (A seconda del Design)
- 4C per circuiti trifase con conduttore neutro (comune)
- 5C per circuiti trifase con conduttore neutro e cablaggio di protezione (A seconda del Design)
- 3+1 e 3+2 sono utilizzati in molte distinte base per configurazioni di alimentazione
- 1.5
- 2.5
- 4
- 6
- 10
- 16
- 25
- 35
- 50
- 70
- 95
- 120
- 150
- 185
- 240
- 300
- 400
- 4C x 10 4C x 16 4C x 25 4C x 35 4C x 50
- 5C x 10 5C x 16 5C x 25 5C x 35
- 3C x 10 3C x 16 3C x 25
- 1C x 95 1C x 120 1C x 150 1C x 185 1C x 240
- Condotti sotterranei e canaline portacavi
- Cablaggio di trincee protettive in aree industriali e commerciali
- Linee in entrata ai quadri elettrici principali a bassa tensione
- Corridoi di servizio e tunnel per cavi con rischi di pressione esterna
- Transizioni di alimentazione interne/esterne che richiedono una maggiore resistenza meccanica
- Cablaggio fisso con elevata movimentazione dei cavi e sollecitazioni di estrazione
Utilizza l'armatura in nastro d'acciaio per migliorare la resistenza alla compressione e alla pressione esterna, garantendo l'affidabilità del cablaggio sotterraneo protetto.
L'isolamento XLPE fornisce un'affidabile resistenza dielettrica e proprietà termiche, adatte per alimentatori a carico continuo.
I conduttori in rame offrono un'eccellente conduttività e un controllo stabile della caduta di tensione, rendendoli particolarmente adatti per alimentatori a lunga distanza.
La guaina in PVC offre resistenza all'abrasione e protezione superficiale durevole, facilitando la trazione e la movimentazione sul campo.
La costruzione standardizzata e le dimensioni ampiamente utilizzate facilitano la fornitura ripetuta, la consegna scaglionata e semplificano l'abbinamento della distinta base.

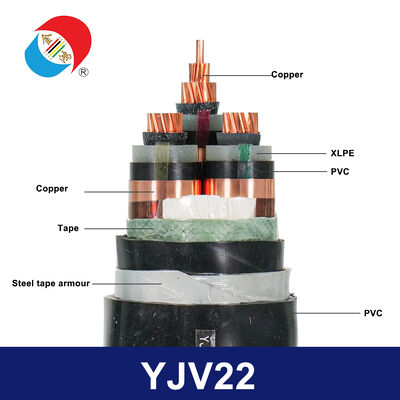

- Conduttore: Filo di rame multifilare
- Isolamento: Polietilene reticolato (XLPE)
- Strato interno: Riempitivo/adesivo aggiunto secondo necessità per garantire la stabilità geometrica
- Strato protettivo: Strato protettivo sotto lo strato di armatura
- Strato di armatura: Nastro d'acciaio (STA)
- Guaina esterna: Cloruro di polivinile (PVC)
- Applicazioni: Installazione fissa, particolarmente adatta per linee sotterranee protette
-
Preparazione del Conduttore
Controllo del modello di trefolatura dei fili di rame per soddisfare gli obiettivi di resistenza e facilitare la piegatura durante l'installazione.
-
Isolamento in polietilene reticolato (XLPE) e reticolazione
Utilizzo di processi di estrusione e reticolazione per formare uno strato dielettrico stabile adatto per applicazioni di alimentazione a bassa tensione.
-
Controllo del Cavo e della Geometria
Controllo della posa dei fili conduttori per mantenere la rotondità e la stabilità dimensionale del cavo, con conseguente trazione più agevole e finitura della guaina uniforme.
-
Formazione dello Strato Protettivo
Posa dello strato protettivo per proteggere le anime del cavo e fornire una base stabile per lo strato di armatura.
-
Armatura in Nastro d'Acciaio
Utilizzo di un metodo di sovrapposizione controllata per avvolgere il nastro d'acciaio, migliorando principalmente la resistenza del cavo alla compressione e alla pressione esterna. Estrusione e Marcatura della Guaina in PVC
-
Estrusione e Marcatura della Guaina in PVC
Le guaine in PVC proteggono lo strato di armatura e la struttura interna e sono contrassegnate per una facile tracciabilità e il controllo del progetto.
-
Ispezioni di Routine
Le ispezioni tipiche includono la resistenza del conduttore, la verifica dello spessore dell'isolamento, i test a scintilla, i test di tensione, l'ispezione dimensionale e i controlli dell'integrità della guaina.
| Modello | YJV22 |
| Categoria del Cavo | Cavo di alimentazione a bassa tensione con armatura in nastro d'acciaio e guaina in PVC, isolato in XLPE con anima in rame |
| Tensione Nominale | 0,6/1 kV |
| Conduttore | Rame, Multifilare |
| Isolamento | XLPE |
| Armatura | Nastro d'Acciaio (STA) |
| Guaina Esterna | PVC |
| Opzioni Anima | 1 anima, 2 anime, 3 anime, 4 anime, 5 anime, 3+1 anime, 3+2 anime |
| Gamma di Dimensioni Comuni | Da 1,5 a 400 mm² |
| Temperatura di Esercizio Tipica | Fino a 90℃ (design XLPE, lo standard specifico dipende dalla situazione) |
| Metodi di Installazione | Condotto, Canalina Portacavi, Trincea Protettiva, Corridoio Cavi, Linee Sotterranee Fisse |
| Imballaggio | La maggior parte delle dimensioni sono confezionate in bobine, le dimensioni più piccole in matasse (a seconda del progetto) |
| Configurazioni Opzionali | Marcature personalizzate, marcature dell'imballaggio, lunghezza della bobina, documentazione di accompagnamento |
- Quando la linea richiede protezione dell'armatura e installazione fissa, selezionare il cavo YJV22. Per condotti, trincee e passaggi sotterranei protetti.
- Selezionare il numero di conduttori in base al progetto di cablaggio neutro e di terra di protezione (PE).
- Selezionare l'area della sezione trasversale in base alla corrente, alla distanza, al raggruppamento, alla temperatura ambiente e alla caduta di tensione ammissibile.
- Se il progetto richiede ritardanza di fiamma, basso fumo senza alogeni (LSZH) o resistenza al fuoco, specificare la categoria richiesta per abbinare il modello corretto.
- Prodotto:
- YJV22
- Tensione:
- 0,6/1 kV
- Configurazione del Conduttore:
- __
- Sezione Trasversale e Quantità:
- __
- Lunghezza Totale:
- __ metri
- Percorso di Installazione:
- Canalina portacavi/Condotto/Trincea protettiva/Corridoio/Ingresso
- Standard Richiesti:
- __
- Destinazione: Paese e Porto:
- __
- Termini Commerciali:
- __
- Lunghezza della Bobina Preferita:
- __
- Documenti Richiesti:
- __
- Osservazioni:
- Lingua di marcatura, marcature dell'imballaggio, programma di consegna
- Quali sono le principali applicazioni di YJV22?
- È utilizzato in sistemi di distribuzione di energia a bassa tensione con installazione fissa, particolarmente adatto per applicazioni in cui l'armatura in nastro d'acciaio viene utilizzata per la protezione del percorso, come canaline portacavi, trincee protettive e ingressi degli edifici.
- Cosa rappresenta di solito il numero 22?
- In molti sistemi di denominazione, il numero 22 è spesso associato alla costruzione con armatura in nastro d'acciaio. Seguire sempre le definizioni e gli intervalli di prova degli standard pertinenti.
- Qual è la differenza tra YJV22 e YJV?
- YJV22 include un singolo strato di armatura in nastro d'acciaio, che fornisce protezione meccanica. YJV in genere non ha uno strato di armatura.
- YJV22 può essere utilizzato per la posa diretta?
- Viene in genere utilizzato in condotti e trincee protettive. L'idoneità alla posa diretta dipende dalle condizioni del suolo, dai rischi meccanici e dai requisiti del codice locale. Si prega di fornire informazioni dettagliate sul percorso per una corretta selezione.
- Quali sono le specifiche più comunemente utilizzate nei progetti?
- Nelle linee di distribuzione di energia, le specifiche comunemente utilizzate sono cavi a 4 e 5 anime con un intervallo da 10 a 50 mm². Per gli alimentatori ad alta corrente, le specifiche comuni sono cavi a 1 anima da 95 a 240 mm², a seconda del carico e della distanza.
- Quali informazioni sono necessarie per un preventivo rapido?
- Configurazione delle anime, elenco delle specifiche, metri totali, standard richiesti, percorso di installazione, destinazione, requisiti di lunghezza della bobina e documentazione richiesta.
JinHong ha una vasta gamma di prodotti per cavi e conduttori tra cui scegliere. Forniremo servizi premurosi e soluzioni progettuali professionali per tutti coloro che ne hanno bisogno.
I prodotti per cavi JinHong sono fabbricati secondo GB, IEC, BS, NFC, ASTM, DIN e altri standard internazionali. Il nostro team tecnico può personalizzare i prodotti per cavi che soddisfano le vostre esigenze in base alle vostre esigenze.
JinHong fornisce servizi di consulenza professionale gratuiti per fornirvi servizi di soluzione progettuale unici e soluzioni di consegna rapida dei prodotti.
Mentre noi di JinHong forniamo cavi di alta qualità, forniamo anche buone soluzioni di consegna. Garantendo la consegna sicura dei prodotti, forniamo le migliori soluzioni di imballaggio e trasporto, riducendo notevolmente i costi di trasporto dei clienti.
L'imballaggio dei cavi JinHong viene fornito sotto forma di bobine di legno, scatole di cartone ondulato e matasse. Le estremità dei cavi sono sigillate con nastro autoadesivo BOPP e un tappo di tenuta non igroscopico per proteggere le estremità dei cavi dall'umidità. Possiamo stampare i marchi richiesti all'esterno del barilotto con materiale impermeabile in base alle esigenze del cliente.
