ZR-YJV22 Cavo in PVC ignifuge 150mm2-1000mm2 Cavo corazzato XLPE
Specifiche del prodotto
Luogo di origine:
Anhui Cina
Marchio:
JinHong
Numero di modello:
ZR-YJV22
Quantità minima di ordine:
100 metri
Prezzo:
1.45-3.55USD
Tempi di consegna:
10-15
Termini di pagamento:
T/T
Riepilogo Prodotto
ZR-YJV22 Nastro di acciaio ignifugoso cavo corazzato XLPE impianti industriali e gallerie ZR-YJV22 Classe C Cavo ignifuge - nastro di acciaio corazzato (22) ZR-YJV22 è un cavo di alimentazione XLPE ignifuge, isolato, avvolto in PVC, blindato con nastro d'acciaio con conduttori di rame,con un...
Dettagli del prodotto
Evidenziare:
Cable in PVC ignifuge ZR-YJV22
,Cavo in PVC ignifuge 150 mm2
,Cavo corazzato XLPE di 1000 mm2
Insulation:
XLPE
Jacket:
PVC
Type:
Bassa tensione, alta tensione, media tensione, cavo caricabatterie dati USB, USB 2.0
Color:
Nero, Rosso, Blu, Diversi, Nero/bianco/blu/rosa
Usb Type:
Standard,Micro-USB,USB-lightning,Tipo-c,IOS
Use:
Telefono cellulare, lettore MP3/MP4, fotocamera, computer, lettore di videogiochi
Application:
Edilizia, iPad, sistemi robotici e attrezzature mobili, ascensori civili/ascensori industriali, adat
Conductor Material:
Rame, stagnato, lega di alluminio, rame rivestito di stagno da 0,08 mm
Insulation Material:
XLPE, PVC, gomma, TPE o ETFE importati di alta qualità, XLPE (XLPO)
Product Name:
Cavo USB, cavo di alimentazione elettrica isolato in PVC con nucleo in rame, cavo rotondo in PVC 2.4
Material:
PVC, TPE, alluminio, lega di zinco + tessuto intrecciato, TPE + ABS
Length:
1M/2M/3M/personalizzato,1m/2m/3m,1 metro,15 cm
Function:
Ricarica+trasferimento dati, trasmissione dati e ricarica ad alta velocità, caricabatterie+trasferim
Cable Length:
1M,0,5m,2M,1,2m,3M
Warranty:
12 mesi, 3 mesi, 1 anno
Conductor:
Alluminio/rame, rame nudo, rame stagnato, fili sottili di filo di rame privo di ossigeno
Feature:
Mini cavo per pompa sommergibile intrecciato in nylon, impermeabile, anti-rottura
Rated Voltage:
600 V, media/alta tensione, 35 kV e inferiori, 1000 V/1500 V CC
Sample:
Sì, campione gratuito di cavo in silicone da 18 awg, gratuito per il test
Descrizione del prodotto
ZR-YJV22 Nastro di acciaio ignifugoso cavo corazzato XLPE impianti industriali e gallerie
ZR-YJV22 Classe C Cavo ignifuge - nastro di acciaio corazzato (22)

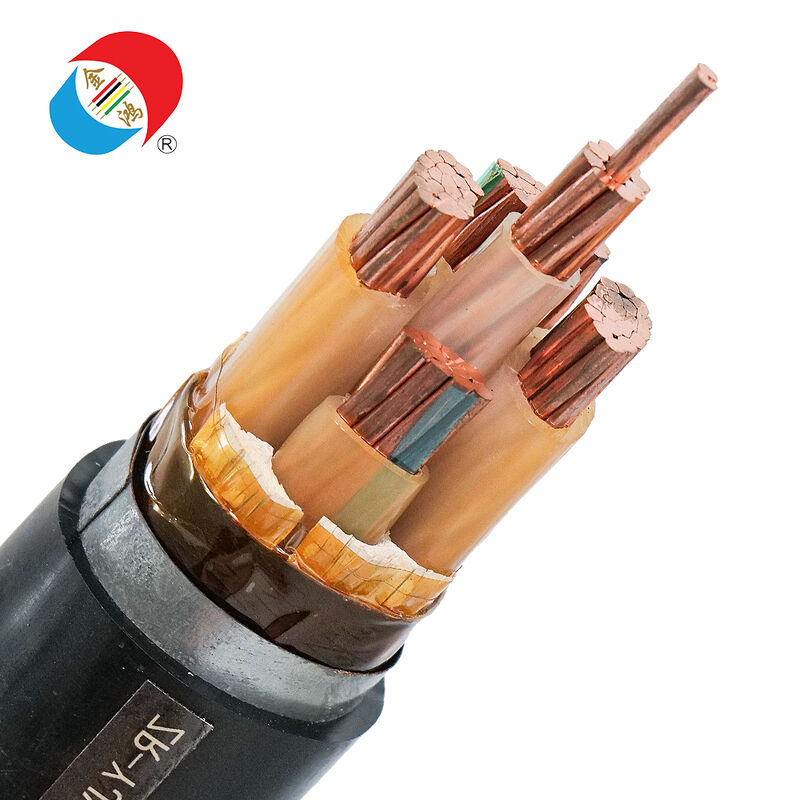

ZR-YJV22 è un cavo di alimentazione XLPE ignifuge, isolato, avvolto in PVC, blindato con nastro d'acciaio con conduttori di rame,con un'ampiezza superiore a 50 mm,.

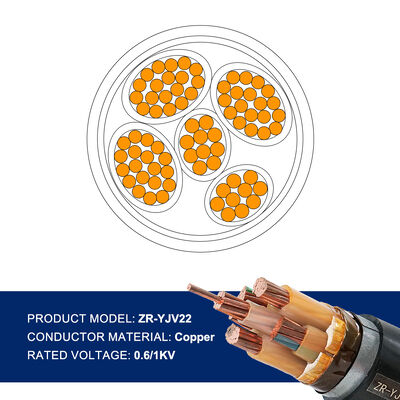

Disgregazione della designazione del cavo
- ZR:Retardante della fiamma (denominazione standard cinese)
- YJ:Isolamento XLPE (polietilene incrociato)
- V:Involucro in PVC
- 22:Armatura a doppio nastro di acciaio
Applicazioni
- Reti elettriche industriali: cablaggio sotterraneo in impianti, miniere e impianti di produzione
- Infrastrutture critiche: metropolitane, tunnel, ponti e centrali elettriche
- Edifici pubblici: Ospedali, scuole e centri commerciali con elevati requisiti di sicurezza
- Sistemi energetici: parchi solari ed eolici (con protezione UV per uso esterno)
Principali vantaggi
- Protezione doppia:Combina armatura meccanica con ritardamento delle fiamme per una maggiore sicurezza
- Affidabilità:L'isolamento XLPE e i conduttori di rame garantiscono un'efficiente trasmissione di energia
- Durabilità:Resiste alla frantumazione, all'impatto e allo stress ambientale
- Versatilità:Disponibile in modelli mono/multicore con dimensioni dei conduttori personalizzabili (1,5-1000 mm2)
Specifiche tecniche
| Area nominale della sezione trasversale (mm) | Spessore dell'isolamento (mm) | Spessore della guaina (mm) | Diametro approssimativo del cavo (mm) |
|---|---|---|---|
| 3x25 | 3.4 | 1.3 | 48.34 |
| 3x35 | 3.4 | 1.3 | 50.70 |
| 3x50 | 3.4 | 1.4 | 53.48 |
| 3x70 | 3.4 | 1.5 | 57.55 |
| 3x95 | 3.4 | 1.5 | 60.77 |
| 3x120 | 3.4 | 1.6 | 64.41 |
| 3x150 | 3.4 | 1.7 | 67.93 |
| 3x185 | 3.4 | 1.7 | 71.91 |
| 3x240 | 3.4 | 1.8 | 77.49 |
| 3x300 | 3.4 | 1.9 | 83.06 |
| 3x400 | 3.4 | 2.0 | 90.46 |
| 3x500 | 3.4 | 2.2 | 99.47 |
Domande frequenti
Qual è la composizione materiale di questo cavo?
Conduttore:Rame elettrolitico di alta purezza/legatura di rame/rame placcato con latta
Strato di isolamento:XLPE/XLPO
Scudo interno:Polyolefine semiconduttore
Scudo esterno:Nastro semiconduttore + nastro o filo di rame
Strato protettivo:Involucro interno (PVC/PE), strato di armatura (nastro/filtro di acciaio), involo esterno (PE resistente alle intemperie/PVC ignifuge)
Strato di isolamento:XLPE/XLPO
Scudo interno:Polyolefine semiconduttore
Scudo esterno:Nastro semiconduttore + nastro o filo di rame
Strato protettivo:Involucro interno (PVC/PE), strato di armatura (nastro/filtro di acciaio), involo esterno (PE resistente alle intemperie/PVC ignifuge)
Qual è lo scopo di questo tipo di cavo?
• Trasmissione e distribuzione di energia ad alta/ultraalta tensione (linee principali della rete elettrica)
• cablaggi fissi per l'alimentazione elettrica negli edifici e nelle fabbriche
• Fornitura di energia in ambienti difficili (alta temperatura, corrosione)
• cablaggi fissi per l'alimentazione elettrica negli edifici e nelle fabbriche
• Fornitura di energia in ambienti difficili (alta temperatura, corrosione)
Qual è il metodo di installazione per questo tipo di cavo?
• Impianti di sepoltura diretta
• Installazione di filettature per tubi
• Installazione del vassoio dei cavi
• Installazione aerea
• Installazione di trincee
• Installazione di filettature per tubi
• Installazione del vassoio dei cavi
• Installazione aerea
• Installazione di trincee
A quali standard è conforme questo cavo?
GB/T 12706 = CEI 60502-1:2004; CEI 60502-2:2014; IEC 60502-4:2010
GB/T 11017 = CEI 60840:2023
GB/T 11017 = CEI 60840:2023
Qual è la tensione massima di carico di questo cavo?
Valori comuni: da 0,6/1kV (basso voltaggio), da 6/10kV a 220kV (medio/alto voltaggio).
Quali sono i parametri elettrici e termici standard?
• Tensione nominale: 0,6/1 kV (bassa tensione); sono disponibili versioni a media tensione (ad esempio, 8,7/15 kV).
• Temperatura massima di funzionamento: 90°C (conduttore, a causa dell'isolamento XLPE)
• Resistenza a cortocircuito: 250°C
• Temperatura massima di funzionamento: 90°C (conduttore, a causa dell'isolamento XLPE)
• Resistenza a cortocircuito: 250°C
L'armatura di ZR-YJV22 e' resistente alla corrosione?
I nastri in acciaio sono in genere galvanizzati per una resistenza alla corrosione di base.si raccomanda di specificare una protezione aggiuntiva come un rivestimento bituminoso o di considerare alternative.
ZR-YJV22 può essere usato per sepoltura diretta?
Sì, uno dei suoi scopi primari è la sepoltura diretta.Assicurare il rispetto dei codici locali in materia di profondità di sepoltura.
È resistente al fuoco (in grado di mantenere il funzionamento del circuito in caso di incendio)?
No, è ignifugo (ZR), non resistente al fuoco (NH), la sua funzione è di evitare che il fuoco si diffonda lungo il cavo.Non garantisce il funzionamento continuo del circuito se esposto direttamente al fuocoPer questa funzione critica, hai bisogno di un cavo NH-YJV22.
Quali sono le principali linee guida per l'installazione?
• raggio di piegatura: richiede un raggio di piegatura maggiore (min. ~ 12x diametro del cavo) a causa dell'armatura
• Terrazzo: per la sicurezza elettrica, l'armatura in acciaio deve essere adeguatamente terrata da entrambe le estremità
• Classe di ritardamento della fiamma: verificare se il progetto richiede una classe specifica (ZA, ZB, ZC).
• Terrazzo: per la sicurezza elettrica, l'armatura in acciaio deve essere adeguatamente terrata da entrambe le estremità
• Classe di ritardamento della fiamma: verificare se il progetto richiede una classe specifica (ZA, ZB, ZC).
Perché scegliere ZR-YJV22 rispetto al cavo blindato standard (YJV22)?
Scegliere ZR-YJV22 quando le specifiche di sicurezza del progetto o i codici elettrici locali richiedono un livello certificato di ritardamento delle fiamme oltre alla protezione meccanica.Lo standard YJV22 offre solo protezione fisicaE' la scelta completa per una distribuzione di energia sicura e robusta.
Servizio della JinHong Company
Sopra il servizio di produzione:
JinHong ha una vasta gamma di prodotti per cavi e conduttori tra cui scegliere. Forniremo servizi di cura e soluzioni professionali per tutti coloro che ne hanno bisogno.
Servizi di certificazione della qualità:
I prodotti per cavi JinHong sono fabbricati secondo gli standard GB, IEC, BS, NFC, ASTM, DIN e altri standard internazionali.Il nostro team tecnico può personalizzare i prodotti a cavo che soddisfano le vostre esigenze in base alle vostre esigenze.
Servizio clienti professionali:
JinHong fornisce servizi di consulenza professionale gratuiti per fornire servizi di soluzione di progetto e soluzioni di consegna rapida dei prodotti.
Servizi di consegna e spedizione:
Mentre noi di JinHong forniamo cavi di alta qualità, forniamo anche buone soluzioni di consegna.riducendo notevolmente i costi di trasporto dei clienti.

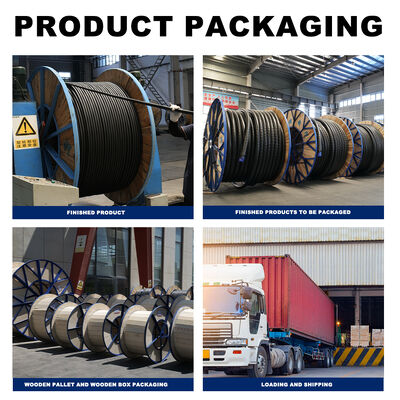

Imballaggio di JinHong:
Il pacchetto dei cavi JinHong è fornito sotto forma di bobine di legno, scatole ondulate e bobine.Le estremità del cavo sono sigillate con nastro adesivo BOPP e un tappo di tenuta non igroscopico per proteggere le estremità del cavo dall'umiditàPossiamo stampare i segni richiesti all'esterno della canna con materiale impermeabile secondo le esigenze del cliente.
