0.6/1kV से 33kV लचीला खनिज अछूता केबल 1.5mm2 से 1000mm2
उत्पाद सारांश
उत्पाद विवरण
33kV लचीला खनिज अछूता केबल
,0.6/1kV लचीला खनिज अछूता केबल
,खनिज अछूता केबल 1.5mm2
उत्पाद विवरण

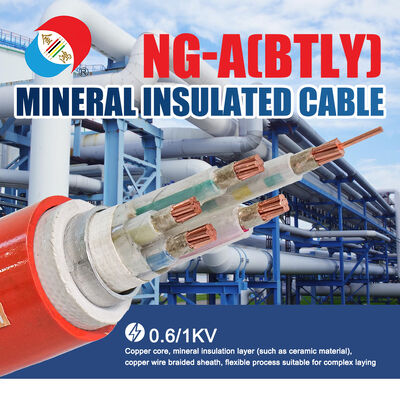

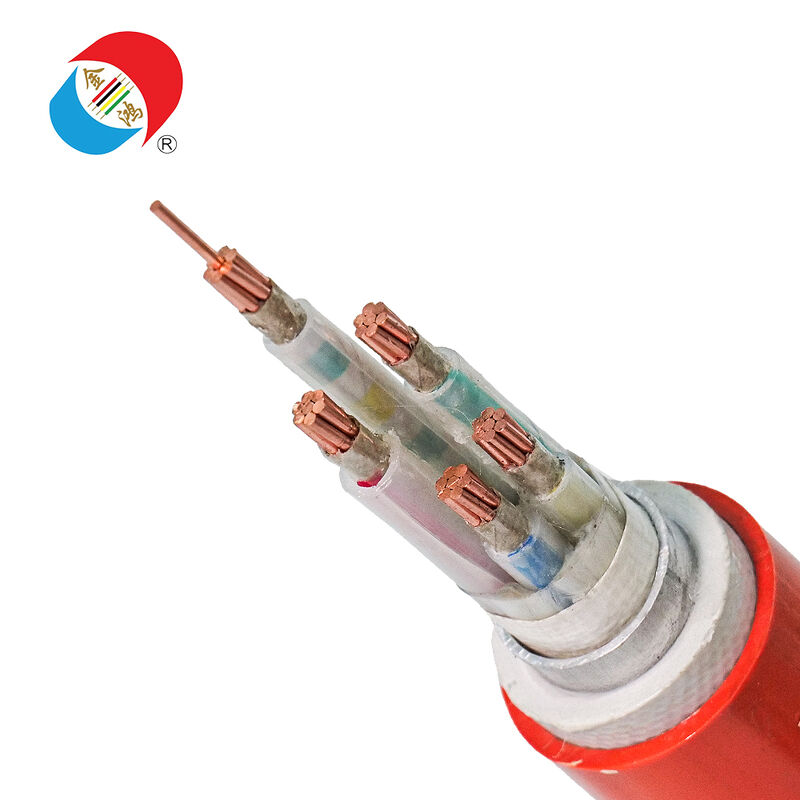

NG-A(BTLY) महत्वपूर्ण LV अग्नि सर्किट के लिए लचीला खनिज-इंसुलेटेड केबल 0.6/1kV
NG-A (BTLY) एक कम-वोल्टेज खनिज-इंसुलेटेड अग्निरोधी केबल है जो इमारतों और बुनियादी ढांचे में महत्वपूर्ण पावर सर्किट के लिए उपयुक्त है। इसे सुरक्षित केबल लाइनों, आपातकालीन फीडर और महत्वपूर्ण सेवाओं के लिए डिज़ाइन किया गया है जहाँ लौ मंदता और विश्वसनीयता खरीद प्राथमिकताएँ हैं।
जीवन-सुरक्षित सर्किट के लिए, सही केबल सुरक्षा प्रणाली का एक महत्वपूर्ण घटक है। NG-A (BTLY) कम-वोल्टेज लाइनों के लिए उपयुक्त है, जो आग के जोखिम वाली स्थितियों में महत्वपूर्ण सेवाओं की विश्वसनीयता सुनिश्चित करता है, जबकि स्वच्छ स्थापना और पेशेवर परियोजना स्वीकृति का समर्थन करता है।
NG-A (BTLY) आमतौर पर कम-वोल्टेज सिस्टम के लिए खनिज-इंसुलेटेड, धातु-म्यान (या धातु-परत संरक्षित) अग्निरोधी केबलों की एक श्रृंखला को संदर्भित करता है। पारंपरिक केबलों के विपरीत जो मुख्य रूप से बहुलक इन्सुलेशन पर निर्भर करते हैं, खनिज-इंसुलेटेड केबल प्राथमिक डाइइलेक्ट्रिक के रूप में अकार्बनिक इन्सुलेशन सामग्री का उपयोग करते हैं, जिसे धातु सुरक्षात्मक परत और आसान लाइन पहचान और क्षेत्र हैंडलिंग के लिए एक वैकल्पिक बाहरी म्यान के साथ जोड़ा जाता है।
चूंकि नामकरण सम्मेलन क्षेत्र और विशिष्टता के अनुसार भिन्न हो सकते हैं, इसलिए NG-A (BTLY) केबलों की खरीद आमतौर पर नाम के आधार पर नहीं, बल्कि परियोजना-निर्दिष्ट प्रदर्शन आवश्यकताओं (अग्नि रेटिंग, धुआँ सुरक्षा आवश्यकताएँ, वायरिंग प्रकार, और स्वीकृति प्रलेखन) पर आधारित होती है। सही दृष्टिकोण बिल ऑफ क्वांटिटीज (BOQ) में मानकों को केबल की संरचनात्मक और परीक्षण आवश्यकताओं से मिलाना है।
- आपातकालीन प्रकाश व्यवस्था और निकासी मार्ग बिजली आपूर्ति
- अग्नि पंप और स्प्रिंकलर पंप फीडर
- धुआँ निकास और सीढ़ी बूस्टर पंखे
- अग्नि नियंत्रण कक्ष बिजली आपूर्ति और महत्वपूर्ण निगरानी सर्किट
- लिफ्ट आपातकालीन बिजली आपूर्ति और महत्वपूर्ण ऊर्ध्वाधर परिवहन सर्किट
- अस्पताल, सार्वजनिक स्थान, वाणिज्यिक भवन और उच्च-अधिभोग भवन
- परिवहन केंद्र और सख्त मार्ग सुरक्षा आवश्यकताओं वाले भूमिगत संरचनाएं
- खड़ी पाइप, शाफ्ट और घने केबल रूटिंग वाले सेवा गलियारे
- तहखाने, मशीन कमरे और उपयोगिता गलियारे
- परियोजनाएँ जहाँ ग्राहकों को मानक PVC/XLPE केबलों की तुलना में अधिक सुरक्षा की आवश्यकता होती है
खनिज इन्सुलेशन तब चुना जाता है जब परियोजना डिजाइन महत्वपूर्ण सर्किट के अग्नि प्रतिरोध और स्थापित स्वीकृति योजनाओं के अनुपालन पर जोर देता है।
अकार्बनिक इन्सुलेशन और धातु म्यान का संयोजन मांग वाले भवनों और बुनियादी ढांचे में निश्चित वायरिंग के विश्वसनीय प्रदर्शन को सुनिश्चित करता है।
NG-A (BTLY) को अक्सर तब चुना जाता है जब सलाहकार और निरीक्षक जीवन-सुरक्षित केबलों के चयन, प्रलेखन और वितरण स्थिरता पर ध्यान केंद्रित करते हैं।
बाहरी म्यान का उपयोग आमतौर पर पहचान, हैंडलिंग और लाइन सुरक्षा के लिए किया जाता है (विशिष्ट चयन मानकों और पर्यावरण पर निर्भर करता है)।

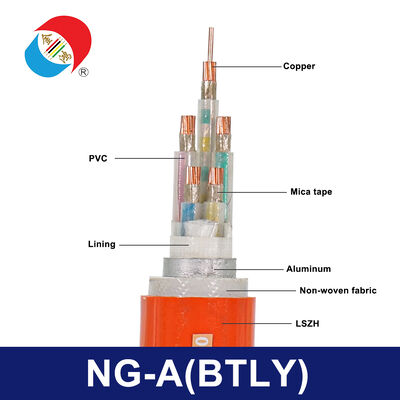

- कंडक्टर तैयारी: तांबे के कंडक्टर का इलाज प्रतिरोध और आयामी लक्ष्यों को पूरा करने के लिए किया जाता है।
- खनिज इन्सुलेशन मोल्डिंग और संघनन: अकार्बनिक खनिज इन्सुलेशन सामग्री को प्राथमिक इन्सुलेशन प्रणाली बनाने के लिए कंडक्टर के चारों ओर भरा और संघनित किया जाता है।
- धातु सुरक्षात्मक परत मोल्डिंग: एक धातु म्यान या धातु सुरक्षात्मक परत को इंसुलेटेड कोर के चारों ओर बनाया जाता है, जो सीलिंग और यांत्रिक स्थिरता प्रदान करता है।
- स्थिरीकरण और आयामी नियंत्रण: केबल को आयामी स्थिरता सुनिश्चित करने के लिए स्थिर किया जाता है, जिससे अनुमानित स्थापना और विद्युत प्रदर्शन की गारंटी मिलती है।
- वैकल्पिक बाहरी म्यान: हैंडलिंग, घर्षण प्रतिरोध और लाइन पहचान में सुधार के लिए एक सुरक्षात्मक म्यान जोड़ा जा सकता है।
- नियमित निरीक्षण: विशिष्ट निरीक्षणों में कंडक्टर प्रतिरोध, लागू मानकों के अनुसार विद्युत परीक्षण, धातु परतों की निरंतरता/संरचना जांच, आयामी निरीक्षण और अंकन सत्यापन शामिल हैं।
- 1C / 2C / 3C / 4C / 5C (परियोजना के आधार पर)
- 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240
- 1C x 6
- 1C x 10
- 1C x 16
- 1C x 25
- 2C x 2.5
- 2C x 4
- 2C x 6
- 3C x 2.5
- 3C x 4
- 3C x 6
- 4C x 10
- 4C x 16
- 4C x 25
- 5C x 10
- 5C x 16
- 5C x 25

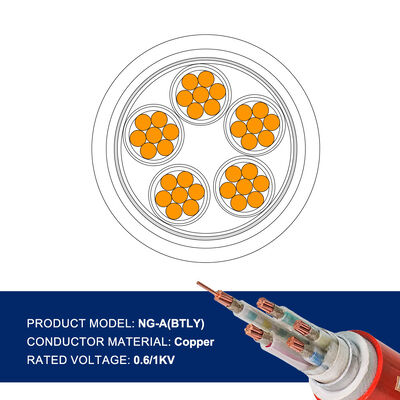

| मॉडल | NG-A(BTLY) |
|---|---|
| केबल श्रेणी | खनिज इंसुलेटेड अग्निरोधी कम-वोल्टेज पावर केबल |
| विशिष्ट रेटेड वोल्टेज | 0.6/1 kV (परियोजना के आधार पर) |
| कंडक्टर | तांबा |
| प्राथमिक इन्सुलेशन | अकार्बनिक खनिज इन्सुलेशन |
| सुरक्षात्मक परत | धातु म्यान या धातु परत (निर्माण पर निर्भर करता है) |
| बाहरी म्यान | वैकल्पिक सुरक्षात्मक म्यान (जैसा निर्दिष्ट) |
| कोर विकल्प | 1/2/3/4/5 कोर |
| विशिष्ट आकार सीमा | 1.5 से 240 मिमी² (कोर गणना और मानक पर निर्भर करता है) |
| विशिष्ट अनुप्रयोग | आपातकालीन प्रकाश व्यवस्था, अग्नि पंप, धुआँ निकास पंखे, महत्वपूर्ण सेवा कम-वोल्टेज फीडर |
| स्थापना | निर्दिष्ट जीवन-सुरक्षित लाइनों पर निश्चित स्थापना; जैसा डिज़ाइन किया गया है लाइन सुरक्षा |
| पैकेजिंग | छोटे आकार के केबल रील में होते हैं; बड़े आकार के केबल और परियोजना-डिलीवर रील के लिए उपयुक्त |
| विकल्प | म्यान प्रकार, अंकन भाषा, पहचान विधि, कट लंबाई योजना, प्रलेखन पैकेज, निरीक्षण समर्थन |
- पुष्टि की गई बिल ऑफ क्वांटिटीज (BOQ) विनियमों में निर्दिष्ट अग्नि प्रदर्शन आवश्यकताएँ और परीक्षण विधियाँ
- पुष्टि करें कि सार्वजनिक क्षेत्रों में वायरिंग के लिए धुआँ/विषाक्तता प्रतिबंध आवश्यक हैं या नहीं
- वोल्टेज स्तर और सिस्टम कॉन्फ़िगरेशन की पुष्टि करें
- सर्किट डिज़ाइन और तटस्थ/सुरक्षात्मक पृथ्वी (PE) लेआउट के आधार पर कंडक्टरों की संख्या का चयन करें
- लोड, लाइन लंबाई, अनुमेय वोल्टेज ड्रॉप और स्थापना स्थितियों के आधार पर क्रॉस-सेक्शन का चयन करें
- स्थापना लाइनों (शाफ्ट, गलियारे, सुरंग, उपकरण कमरे) और किसी भी विशेष सुरक्षा आवश्यकताओं की पुष्टि करें
- खनिज-इंसुलेटेड केबल संरचनाओं के लिए टर्मिनल किट और एक्सेसरी आवश्यकताओं की पुष्टि करें
- महत्वपूर्ण लाइनों पर जोड़ों को कम करने और कमीशनिंग गति में सुधार करने के लिए लंबाई की योजना बनाएं
- अनुमोदन, आयात और वितरण के लिए प्रलेखन पैकेज की पुष्टि करें
उत्तर: इसका उपयोग आमतौर पर कम-वोल्टेज जीवन सुरक्षा प्रणालियों, महत्वपूर्ण सेवा सर्किट जैसे आपातकालीन प्रकाश व्यवस्था, अग्नि पंप, धुआँ निष्कर्षण प्रणालियों और अन्य लाइनों के लिए किया जाता है जिनमें स्पष्ट अग्नि प्रदर्शन आवश्यकताएँ होती हैं।
उत्तर: NG-A (BTLY) का व्यापक रूप से कम-वोल्टेज सिस्टम में उपयोग किया जाता है, आमतौर पर परियोजना आवश्यकताओं के अनुसार 0.6/1kV के रूप में निर्दिष्ट किया जाता है।
A: NG-A (BTLY) का उपयोग आमतौर पर उन परियोजनाओं में किया जाता है जहाँ अग्नि प्रतिरोध एक प्राथमिकता है क्योंकि इसकी खनिज इन्सुलेशन संरचना एक अकार्बनिक इन्सुलेशन परत और एक धातु सुरक्षात्मक परत का उपयोग करती है, बजाय मुख्य रूप से एक बहुलक इन्सुलेशन परत पर निर्भर रहने के।
A: कई परियोजनाओं को पहचान, हैंडलिंग और घर्षण प्रतिरोध में आसानी के लिए एक बाहरी म्यान की आवश्यकता होती है। विशिष्ट आवश्यकताएं वायरिंग वातावरण और स्वीकृति मानदंडों पर निर्भर करती हैं।
A: खनिज-इंसुलेटेड केबलों को आमतौर पर इन्सुलेशन अखंडता और धातु सुरक्षात्मक परत की निरंतरता को बनाए रखने के लिए संगत समाप्ति किट और उचित स्थापना तकनीकों की आवश्यकता होती है। एक्सेसरी किट आपके निर्दिष्ट निर्माण और स्थापना विधि के साथ संगत होना चाहिए।
वोल्टेज रेटिंग, आवश्यक अग्नि प्रतिरोध मानक, कोर की संख्या, आकार सूची, कुल लंबाई, वायरिंग प्रकार, बाहरी म्यान आवश्यकताएं, गंतव्य, पैकेजिंग प्राथमिकताएं और प्रलेखन आवश्यकताएं।
