लागत प्रभावी एलवी वायरिंग के लिए वीएलवी एल्यूमीनियम पीवीसी/पीवीसी पावर केबल 0.6/1kV
उत्पाद विनिर्देशन
उत्पत्ति का स्थान:
अनहुई चीन
ब्रांड का नाम:
JinHong
मॉडल नंबर:
वीएलवी
न्यूनतम आदेश मात्रा:
100 मीटर
मूल्य:
5.99-15.99USD/m
डिलीवरी का समय:
10-15 दिनों के
भुगतान की शर्तें:
टी/टी
उत्पाद सारांश
वीएलवी एक क्लासिक कम वोल्टेज पावर केबल है, जिसे फिक्स्ड इंस्टॉलेशन के लिए डिज़ाइन किया गया है, जो उपयोगकर्ताओं को तांबे की केबलों की तुलना में कम सामग्री लागत और विश्वसनीय प्रदर्शन प्रदान करता है।इसकी विशिष्ट संरचना में एक एल्यूमीनियम कंडक्टर होता है, पीवीसी इन्सुलेशन, और पीवीसी बाहरी आवरण, इसे आवास...
उत्पाद विवरण
प्रमुखता देना:
0.6/1kV कम वोल्टेज केबल
Cores:
2-6
Item No:
एन2XY/NA2XY
Model No:
एलके-271
Usage:
अभिगम नियंत्रण प्रणाली
Packing:
100 मीटर/रोल
Laying Temperature:
मि. -5 डिग्री सेल्सियस
Insulation:
एक्स एल पी ई
Type:
इन्सुलेटेड
General Wiring Harness:
इंजेक्शन मोल्डिंग असेंबली क्लास
Contact Finish:
टिन
Item:
लिफ्ट रिले
Temperature Rating:
+5°C से +70°C
Conductor:
ताँबा
Sheathing Material:
पीवीसी डीएमवी 6
Insulating Materials:
polypropylene
उत्पाद विवरण
वीएलवी एक क्लासिक कम वोल्टेज पावर केबल है, जिसे फिक्स्ड इंस्टॉलेशन के लिए डिज़ाइन किया गया है, जो उपयोगकर्ताओं को तांबे की केबलों की तुलना में कम सामग्री लागत और विश्वसनीय प्रदर्शन प्रदान करता है।इसकी विशिष्ट संरचना में एक एल्यूमीनियम कंडक्टर होता है, पीवीसी इन्सुलेशन, और पीवीसी बाहरी आवरण, इसे आवासीय, वाणिज्यिक और हल्के औद्योगिक परियोजनाओं में इनडोर वायरिंग, केबल ट्रे, नलिकाओं और संरक्षित वायरिंग के लिए आदर्श बनाता है।यदि आपके बिल ऑफ क्वांटिटी (BOQ) को बिजली वितरण और शाखा सर्किट के लिए सस्ती कम वोल्टेज केबल की आवश्यकता है, वीएलवी केबल, उनके विस्तृत विनिर्देशों और आसान स्थापना के साथ, एक आदर्श विकल्प हैं।
कम वोल्टेज रेटिंग
विशिष्ट नामित वोल्टेजः 0.6/1 केवी
अनुप्रयोग: कम वोल्टेज वितरण, फीडर, सब फीडर और फिक्स्ड वायरिंग सर्किट
नोटःकृपया परियोजना दस्तावेजों में आवश्यक विशिष्ट मानकों और परीक्षण सीमाओं की पुष्टि करें।
कम वोल्टेज केबलों (वीएलवी) के अनुप्रयोग
विशिष्ट अनुप्रयोग
- भवनों के भीतर कम वोल्टेज बिजली वितरण और शाखा सर्किट
- लाइटिंग और सामान्य विद्युत वायरिंग के नलिकाओं और केबल ट्रे में
- फिक्स्ड इंस्टॉलेशन के लिए केबल ट्रे और शाफ्ट
- वितरण पैनलों और सहायक निम्न वोल्टेज फीडर्स के बीच इंटरकनेक्शन
- वाणिज्यिक सुविधाएं, गोदाम, आवासीय विकास और सामान्य अवसंरचना
विशिष्ट वायरिंग स्थितियाँ
- सुरक्षा उपायों के साथ आंतरिक और बाहरी स्थिर वायरिंग (चाबियाँ, केबल ट्रे, केबल ट्रे, सुरक्षात्मक कवर)
- बार-बार झुकने, खींचने या खींचने वाले स्थानों के लिए अनुशंसित नहीं
- उच्च यांत्रिक जोखिम वाले वायरिंग के लिए, बख्तरबंद कम वोल्टेज केबलों के बजाय बख्तरबंद कम वोल्टेज केबलों को निर्दिष्ट करें
कम वोल्टेज केबल खरीदने के कारण
बड़ी परियोजनाएं कुल केबल लागत को कम कर सकती हैं
एल्यूमीनियम कंडक्टर निर्माण सामग्री की लागत को कम करता है और लंबी दूरी के तारों और थोक खरीद के लिए बजट को नियंत्रित करने में मदद करता है।
पीवीसी/पीवीसी निर्माण, आसान स्थापना
पीवीसी इन्सुलेशन और कवरिंग का उपयोग फिक्स्ड वायरिंग के लिए आसानी से संभालने, हटाने और समाप्त करने के कारण किया जाता है।
मात्रा के बिल (BOQ) में खरीद और प्रतिस्थापन में आसानी
ईपीसी अनुसूचियों और वितरक सूची योजनाओं के लिए स्थिर आपूर्ति सुनिश्चित करने के लिए आम कोर तार और क्रॉस-सेक्शन क्षेत्रों की एक विस्तृत श्रृंखला का उत्पादन किया जाता है।
मानक निम्न वोल्टेज वितरण वातावरण के लिए उपयुक्त
आम तौर पर सामान्य भवन के तारों के लिए उपयोग किया जाता है, जिसमें कम धुएं वाले हेलोजन-मुक्त (LSZH), लौ-प्रतिरोधक या अग्नि प्रतिरोधी आवश्यकताओं की आवश्यकता नहीं होती है।

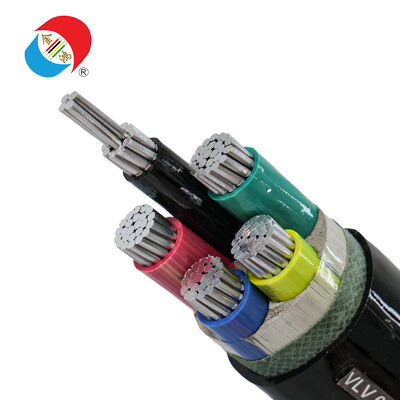

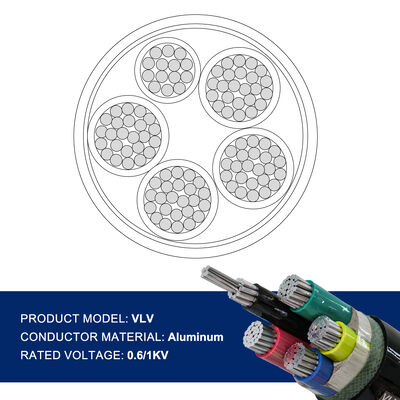

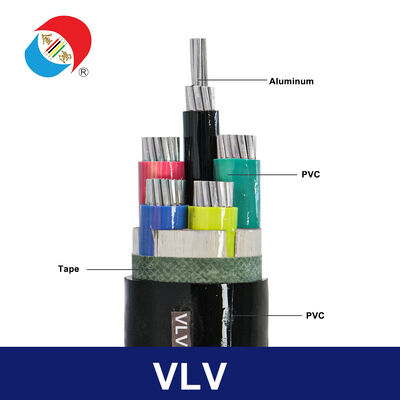

संरचना का अवलोकन
कंडक्टर: एल्यूमीनियम स्ट्रैन्डेड वायर (सामान्य)
इन्सुलेशनः पीवीसी
बाहरी आवरण: पीवीसी
केबल का प्रकारः स्थिर स्थापना के लिए गैर बख्तरबंद कम वोल्टेज बिजली केबल
प्रक्रिया और तकनीकी विनिर्देश
- एल्यूमीनियम कंडक्टर स्ट्रैंडिंग और प्रतिरोध नियंत्रण
खिंचाव मापदंडों को प्रतिरोध लक्ष्यों को पूरा करने और आसान स्थापना के लिए अच्छे झुकने के प्रदर्शन को बनाए रखने के लिए नियंत्रित किया जाता है। - पीवीसी इन्सुलेशन एक्सट्रूज़न
पीवीसी इन्सुलेशन कम वोल्टेज सर्किट के लिए स्थिर डाइलेक्ट्रिक गुण सुनिश्चित करने के लिए नियंत्रित मोटाई और एकाग्रता का उपयोग करता है। - मुख्य पहचान और रूटिंग
नलिकाओं और केबल ट्रे में सुचारू मार्ग के लिए स्थिर ज्यामिति बनाए रखने के लिए कोरों की पहचान की जाती है और स्ट्रैंड किया जाता है। - पीवीसी बाहरी आवरण के बाहर निकालना और चिह्नित करना
घर्षण प्रतिरोध में सुधार के लिए एक सुरक्षात्मक आवरण का प्रयोग किया जाता है और छापे गए चिह्नों से पता लगाने की क्षमता सुनिश्चित होती है। - नियमित उत्पादन निरीक्षण
विशिष्ट निरीक्षणों में कंडक्टर प्रतिरोध, इन्सुलेशन मोटाई सत्यापन, चिंगारी परीक्षण, वोल्टेज परीक्षण, आयामी निरीक्षण और शीट अखंडता जांच शामिल हैं।
सामान्य विनिर्देशों का अवलोकन
सामान्य कोर वायर कॉन्फ़िगरेशन (प्रोजेक्ट के आधार पर)
- 1C एकल-कोर फीडर और समर्पित सर्किट
- 2C एकल-चरण वितरण
- 3C त्रि-चरण सर्किट बिना तटस्थ (डिजाइन के आधार पर)
- 4C तटस्थ के साथ तीन चरण वितरण (सामान्य)
- 5C तटस्थ और सुरक्षात्मक उपकरण (पीई) के साथ तीन-चरण वितरण (डिजाइन के आधार पर)
सामान्य क्रॉस सेक्शन क्षेत्र (मिमी2)
1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300
सामान्य क्रम संयोजन
- 2C x 2.5 2C x 4 2C x 6
- 3C x 4 3C x 6 3C x 10
- 4C x 10 4C x 16 4C x 25 4C x 35 4C x 50
- 1C x 70 1C x 95 1 कोर x 120 1 कोर x 150 1 कोर x 185
विनिर्देश (सीधे कॉपी किया जा सकता है)
| विशेषता | मूल्य |
|---|---|
| मॉडल | वीएलवी |
| केबल का प्रकार | एल्यूमीनियम कोर, पीवीसी अछूता, पीवीसी से घिरा कम वोल्टेज पावर केबल |
| नामित वोल्टेज | 0.6/1 केवी |
| कंडक्टर | एल्यूमीनियम स्ट्रैन्डेड कंडक्टर |
| इन्सुलेशन | पीवीसी |
| शीट | पीवीसी |
| कवच | कोई नहीं (गैर-बख्तरबंद) |
| कोर विकल्पों की संख्या | 1 कोर, 2 कोर, 3 कोर, 4 कोर, 5 कोर |
| सामान्य आकार सीमा | 1.5 से 300 मिमी2 (विशिष्ट आकार मानक और कोर की संख्या पर निर्भर करता है) |
| स्थापना के सामान्य तरीके | नलिका, केबल ट्रे, केबल रील, शाफ्ट, बाहरी सुरक्षात्मक स्थापना |
| पैकेजिंग | छोटे गेज केबल रील पैकेजिंग, बड़े गेज केबल निर्यात रील पैकेजिंग (प्रोजेक्ट के आधार पर) |
| वैकल्पिक विन्यास | मार्कअप भाषा, पैकेजिंग मार्किंग, रील लंबाई आरेख, दस्तावेज़ सूट |
चयन दिशानिर्देश
- यदि वायरिंग स्थिर प्रतिष्ठानों के लिए है और परियोजना एल्यूमीनियम कंडक्टरों की लागत-प्रभावशीलता को प्राथमिकता देती है, तो अति-निम्न वोल्टेज (वीएलवी) केबलों का चयन करें।
- तटस्थ/सुरक्षापूर्ण पृथ्वी (पीई) डिजाइन और सर्किट लेआउट के आधार पर कंडक्टरों की संख्या का चयन करें।
- भार धारा, लाइन की लंबाई, बैंडिंग विधि, परिवेश तापमान और अनुमेय वोल्टेज गिरावट के आधार पर क्रॉस सेक्शन क्षेत्र का चयन करें।
- उच्च यांत्रिक जोखिम, प्रत्यक्ष दफन आवश्यकताओं, या संपीड़न जोखिम के साथ अनुप्रयोगों के लिए, बख्तरबंद VLV केबलों के बजाय बख्तरबंद केबलों को निर्दिष्ट करें।
- यदि आपकी परियोजना में लौ retardant, कम धुआं halogen मुक्त (LSZH), या आग प्रतिरोधी गुणों की आवश्यकता है, तो सही मॉडल श्रृंखला से मेल खाने के लिए आवश्यक श्रेणी निर्दिष्ट करें।
त्वरित पूछताछ टेम्पलेट
| क्षेत्र | मूल्य/स्थान धारक |
|---|---|
| उत्पाद | वीएलवी |
| वोल्टेज | 0.6/1 केवी |
| मानक आवश्यकताएं | __ |
| कोर वायर कॉन्फ़िगरेशन | __ |
| क्रॉस सेक्शन और मात्रा | __ |
| कुल लंबाई | __ मीटर |
| स्थापित करने की विधि | नलिका/थ्रू/रिल/शाफ्ट/बाहरी सुरक्षा |
| गंतव्य देश और बंदरगाह | __ |
| व्यापारिक शर्तें | __ |
| पैकेजिंग प्राथमिकता | रील/ड्रम |
| ड्रम लंबाई प्राथमिकता | __ |
| आवश्यक दस्तावेज | __ |
| टिप्पणियाँ | मार्कअप भाषा, वितरण अनुसूची, निरीक्षण आवश्यकताएं |
अक्सर पूछे जाने वाले प्रश्न
Q1 VLV केबल का क्या अर्थ है?
वीएलवी आमतौर पर पीवीसी इन्सुलेशन और पीवीसी बाहरी शीट के साथ कम वोल्टेज फिक्स्ड इंस्टॉलेशन के लिए उपयोग किए जाने वाले एल्यूमीनियम कोर केबलों को संदर्भित करता है।
Q2 वीएलवी का विशिष्ट नाममात्र वोल्टेज क्या है?
वीएलवी आमतौर पर भवन और साइट बिजली वितरण लाइनों के लिए 0.6/1 केवी कम वोल्टेज बिजली केबल के रूप में आपूर्ति की जाती है।
Q3. अल्ट्रा-लो-वोल्टेज केबलों के लिए सबसे आम स्थापना स्थान क्या हैं?
उत्तर. अल्ट्रा-लो-वोल्टेज केबल आमतौर पर नलिकाओं, केबल ट्रे, केबल पुलों, शाफ्टों में स्थापित होते हैं, और बिल्डिंग वायरिंग और कम वोल्टेज बिजली वितरण के लिए सुरक्षात्मक सर्किट के रूप में।
Q4. तांबे के पीवीसी/पीवीसी केबलों की तुलना में अल्ट्रा-लो-वोल्टेज केबलों की क्या तुलना है?
A. मुख्य अंतर कंडक्टर सामग्री में निहित है। एल्यूमीनियम कोर कंडक्टर सामग्री लागत को कम कर सकते हैं, लेकिन सही आकार का चयन किया जाना चाहिए,और उपयुक्त कनेक्टर्स और उचित स्थापना विधियों का उपयोग किया जाना चाहिए.
Q5. क्या अति-निम्न वोल्टेज केबल भूमिगत स्थापना के लिए उपयुक्त हैं?
A. अल्ट्रा-लो-वोल्टेज केबलों का उपयोग सुरक्षात्मक भूमिगत वायरिंग के लिए किया जा सकता है, जैसे कि नलिकाएं। उच्च यांत्रिक जोखिम वाली स्थितियों के लिए या सीधे दफन की आवश्यकता होती है,कृपया परियोजना आवश्यकताओं के अनुसार बख्तरबंद केबलों को निर्दिष्ट करें.
Q6. त्वरित उद्धरण के लिए किस जानकारी की आवश्यकता है?
A. मानक विनिर्देश, कोर की संख्या, आकार सूची, कुल मीटर, स्थापना मार्ग, गंतव्य, पैकेजिंग विधि और आवश्यक दस्तावेज।
