एल्यूमीनियम कोर स्टील टेप आर्मर्ड केबल YJLV22 0.6/1kV से 33kV
उत्पाद सारांश
उत्पाद विवरण
एल्यूमीनियम कोर स्टील टेप आर्मर्ड
,स्टील टेप बख्तरबंद केबल YJLV22
,33kV स्टील टेप आर्मर्ड केबल
उत्पाद विवरण

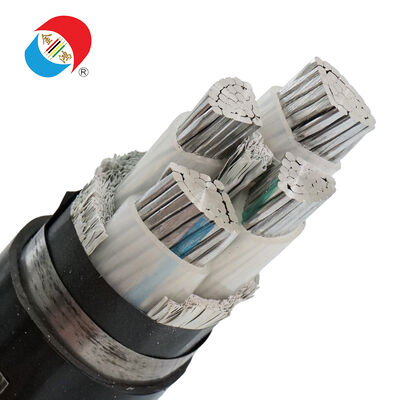

YJLV22 एल्यूमीनियम कोर स्टील टेप बख्तरबंद क्रॉस-लिंक्ड पॉलीएथिल पावर केबल

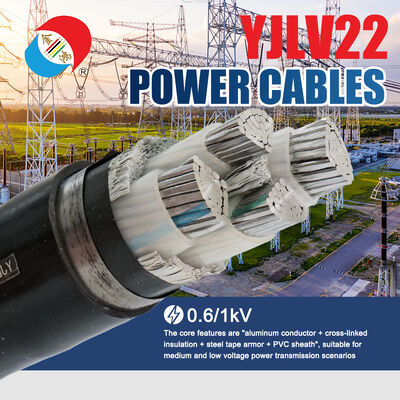

YJLV22 एक आम प्रकार का पावर केबल है, जिसमें एक एल्यूमीनियम कंडक्टर, क्रॉस-लिंक्ड पॉलीथीन (XLPE) इन्सुलेशन, एक पॉलीविनाइल क्लोराइड (PVC) शीट और स्टील टेप बख्तरबंद है।यह AC 50Hz 0 के लिए रेटेड है.6/1kV वितरण लाइनें. यह व्यापक रूप से औद्योगिक बिजली, सुरंगों, नलिकाओं, और प्रत्यक्ष-दफन लाइनों जैसे स्थिर स्थापना वातावरण में उपयोग किया जाता है,और विशेष रूप से उन स्थितियों के लिए उपयुक्त है जहां केबल संपीड़न या बाहरी यांत्रिक तनाव के अधीन हो सकता है.
यदि आपकी परियोजना लागत नियंत्रण और स्थापना की आसानी को प्राथमिकता देती है, तो YJLV22 अक्सर तांबे के कोर केबलों का एक आदर्श विकल्प है, विशेष रूप से लंबी दूरी के केबलिंग और थोक खरीद के लिए उपयुक्त है।
- एल्यूमीनियम कंडक्टर परियोजना की कुल लागत को कम करता है
एल्यूमीनियम कंडक्टर डिजाइन का उपयोग आमतौर पर स्थिर निम्न वोल्टेज वितरण प्रदर्शन बनाए रखते हुए बड़ी मात्रा में परियोजनाओं के लिए सामग्री लागत को कम करने के लिए किया जाता है।
- स्टील टेप कवच संपीड़न प्रतिरोध को बढ़ाता है
स्टील टेप बख्तरबंद (एसटीए) का व्यापक रूप से संपीड़न प्रतिरोध और सामान्य यांत्रिक सुरक्षा की आवश्यकता वाले अनुप्रयोगों में उपयोग किया जाता है, जैसे कि भूमिगत या स्थिर लाइनें जो दबाव के अधीन हो सकती हैं।
- क्रॉस-लिंक्ड पॉलीथीन (XLPE) इन्सुलेशन का उपयोग करता है, जो बेहतर थर्मल इन्सुलेशन प्रदर्शन प्रदान करता है।
XLPE अछूता कम वोल्टेज बिजली केबल (आईईसी 60502-1 मानक के अनुरूप) आम तौर पर 90°C तक के कंडक्टर ऑपरेटिंग तापमान को निर्दिष्ट करते हैं (विशिष्ट तापमान डिजाइन पर निर्भर करता है),polyvinyl chloride (PVC) से अछूता केबलों की तुलना में अधिक दीर्घकालिक विश्वसनीयता प्रदान करता है.
- व्यापक रूप से सुरंगों, खांचे और स्थिर औद्योगिक बिजली प्रतिष्ठानों में प्रयोग किया जाता है।
कई आपूर्तिकर्ताओं ने YJLV22 केबलों को सुरंग, भूमिगत और स्थिर औद्योगिक अनुप्रयोगों के लिए उपयुक्त बताया है।
- भूमिगत विद्युत वितरण (घाट/चालान/प्रत्यक्ष दफन)
- औद्योगिक संयंत्र और स्थिर विद्युत नेटवर्क
- उपयोगिता गलियारे, सुरंगें, नलिकाएं
- वाणिज्यिक/औद्योगिक अवसंरचना परियोजनाएं (जहां बख्तरबंद निम्न वोल्टेज केबलों को निर्दिष्ट किया गया है)

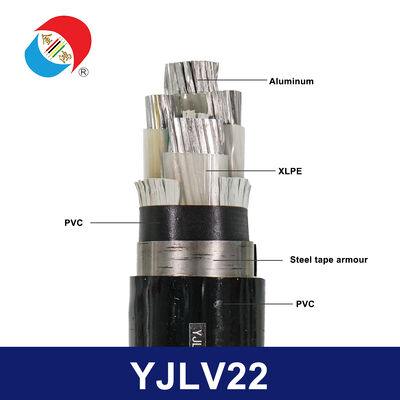

- कंडक्टरः एल्यूमीनियम (ग्रेड और आकार डिजाइन के अनुसार भिन्न होता है)
- इन्सुलेशनः क्रॉस-लिंक्ड पॉलीएथिलीन (XLPE)
- कवचः स्टील टेप (STA / "22" प्रकार का कवच)
- बाहरी आवरणः आमतौर पर पॉलीविनाइल क्लोराइड (पीवीसी)
- नामित वोल्टेजः 0.6/1kVa

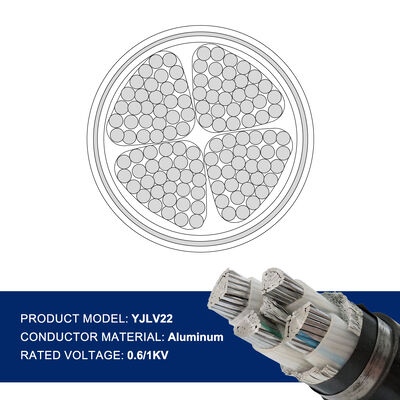

| पद | विनिर्देश |
|---|---|
| केबल का प्रकार | YJLV22 |
| नामित वोल्टेज | 0.6/1 केवी |
| कंडक्टर | एल्यूमीनियम |
| इन्सुलेशन | क्रॉस-लिंक्ड पॉलीएथिलीन (XLPE) |
| कवच | स्टील टेप (STA / "22") |
| बाहरी आवरण | पॉलीविनाइल क्लोराइड (पीवीसी) (सामान्य) |
| स्थापित करने के तरीके | फिक्स्ड इंस्टॉलेशन; सुरंग/चालान/प्रत्यक्ष दफन (परियोजना डिजाइन के आधार पर) |
| सामान्य अधिकतम कंडक्टर तापमान | एक्सएलपीई 90 डिग्री सेल्सियस तक डिजाइन किया गया (मानकों के आधार पर) |
| पैकेजिंग | निर्यात रील पैकेजिंग विकल्प उपलब्ध (प्रदाताओं के अनुसार भिन्न होता है) |
आयाम, वजन और मोड़ त्रिज्या कोर की संख्या, क्रॉस-सेक्शनल क्षेत्र और फैक्टरी डिजाइन पर निर्भर करते हैं। कृपया अपने आवश्यक विन्यास के लिए विस्तृत डेटाशीट का अनुरोध करें।
- तनाव सुरक्षा की आवश्यकता वाले भूमिगत/खंदक/चालान वायरिंग (STA)
- आपको उच्च मात्रा के केबलिंग के लिए लागत प्रभावी कम वोल्टेज वितरण केबलों की आवश्यकता है
- आपका आवेदन लगातार स्थानांतरण के बिना स्थिर स्थापना है
यदि आपकी परियोजना के लिए अधिक तन्यता/टोरशन शक्ति की आवश्यकता होती है, तो आपको विभिन्न प्रकार के कवच की आवश्यकता हो सकती है (आपके वायरिंग डिजाइन के आधार पर प्रासंगिक विकल्प देखें) ।
