Αξία του καλωδίου υδραυλικού υλικού:
Σύνοψη του προϊόντος
Λεπτομέρειες προϊόντος

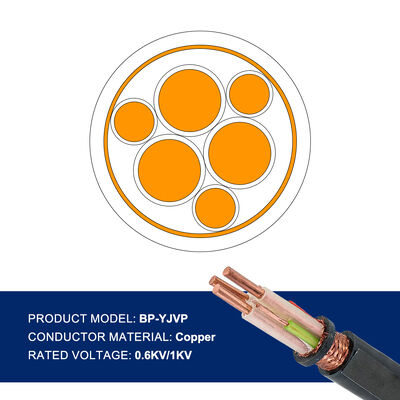

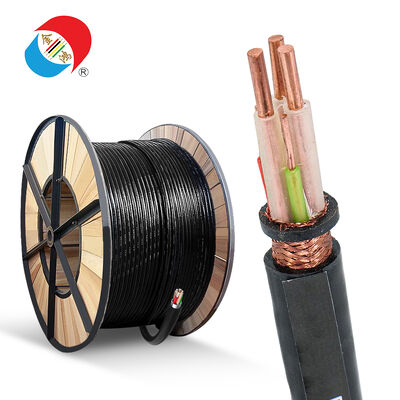

Αξία του καλωδίου PVC για την κάλυψη του BPYJVP 30 mm2
,Καλώδιο PVC 30 mm2 50 mm2
,95 mm2 καλώδιο BPYJVP μεσαίας τάσης
Περιγραφή Προϊόντος

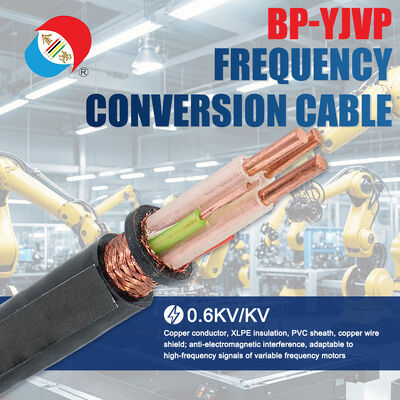

Τα σύγχρονα συστήματα VFD (Vehicle Frequency Converter) θέτουν πολύ μεγαλύτερες απαιτήσεις στα καλώδια από την απλή μετάδοση ισχύος.και συμπαγής βιομηχανική διάταξη αυξάνουν τον κίνδυνο παρεμβολώνΤο BPYJVP είναι ένα καλώδιο που έχει σχεδιαστεί ειδικά για συστήματα VFD / μετατροπέα 0,6/1 kV και κάτω, προσφέροντας ενισχυμένη ανθεκτικότητα ηλεκτρομαγνητικής συμβατότητας (EMC),βελτιωμένη αντοχή σε θερμικές και υπερβολικές τάσεις, υψηλότερη απόδοση μετάδοσης και μεγαλύτερη διάρκεια ζωής σε σκληρά περιβάλλοντα.
- Καταπνίγει τον ακτινοβολούμενο και αγωγό θόρυβο από την έξοδο του μετατροπέα.
- Μειώνει τον θόρυβο του κινητήρα που σχετίζεται με στοιχεία υψηλής συχνότητας.
- Μειώνει τις δυσλειτουργίες των κοντινών οργάνων που προκαλούνται από ηλεκτρομαγνητική ζεύξη.
- Βοηθά το σύστημα μετατροπέα να λειτουργεί ομαλά και συνεχώς σε περίπλοκες συνθήκες λειτουργίας.
- Το σύστημα μόνωσης χρησιμοποιεί πολυαιθυλένιο διασταυρούμενης σύνδεσης (XLPE), το οποίο αναπτύχθηκε ειδικά για περιβάλλον υψηλής θερμοκρασίας και τάσης παλμού.
- Συνεχή θερμοκρασία λειτουργίας: έως 90 °C
- Δυνατότητα βραχυκυκλώματος (≤5 δευτερόλεπτα): έως 250 °C
- Σχεδιασμένα για τάσεις παλμού και υπερχείλισης που σχετίζονται με τις εξόδους PWM driver.
- Διατηρεί ηλεκτρική αντοχή σε περιβάλλον υψηλής θερμοκρασίας και υψηλής υγρασίας.
- Ο πυρήνας του BPYJVP είναι ένας κορυφαίος αγωγός χαλκού κλάσης 5 με υψηλή αγωγιμότητα και χαμηλή αντίσταση συνεχούς ρεύματος.
- Συμμετρική δομή τριών πυρήνων ή 3+3 πυρήνων, βελτιστοποιημένη για εφαρμογές μετατροπέων
- Κατώτερη αντίσταση γραμμής και μικρότερη χωρητικότητα λειτουργίας
- Μείωση της απώλειας ισχύος κατά τη λειτουργία του κινητήρα κίνησης
- Υποστηρίζει μεγαλύτερες αποστάσεις καλωδίων μεταξύ μετατροπέα και κινητήρα
- Βελτιώνει τη συνολική ενεργειακή απόδοση του συστήματος κίνησης
- Η τυποποιημένη εξωτερική κάλυψη είναι κατασκευασμένη από PVC, προσφέροντας εξαιρετική αντοχή στην τριβή, την αντοχή σε χτυπήματα και την αντοχή στην πίεση.
- Εξαιρετική απόδοση σε υγρό, μολυσμένο ή ελαφρώς διαβρωτικό εργοστασιακό περιβάλλον.
- Καλές επιδόσεις γήρανσης υπό κανονικές βιομηχανικές συνθήκες.
- Προσαρμόσιμη φλόγας ZR-αποκλιματιζόμενο κάλυμμα, κονσερβοποιημένο χαλκό πλεγμένο στρώμα, ή ατσάλινη ταινία θωράκιση.
| Κατηγορία | Λεπτομέρειες |
|---|---|
| Διορισμένη τάση | 0.6/1 kV εναλλασσόμενος |
| Διοικητής | Ελαστικό πολυπλεξικό σύρμα χαλκού (συμμορφούμενο με το πρότυπο GB/T 3956-2008 κλάση 5) |
| Απομόνωση | Πολυαιθυλένιο διασταυρωμένο (XLPE) |
| Κεφαλή | Τυποποιημένο PVC· προαιρετική κάλυψη από πολυολεφίνες χωρίς αλογόντα και χαμηλή θερμοκρασία καπνού |
| Προστασία | Προστασία από πλεξίματα από χαλκό; προαιρετική ταινία χαλκού + στρώμα πλεξίματος από χαλκό ή στρώμα πλεξίματος από χαλκό από κονσερβοποιημένο χαλκό |
| Διαμόρφωση πυρήνα | 3 πυρήνες (1,5-240 mm2), 3+3 πυρήνες (κυρίως 2,5-240 mm2, βοηθητικά 0,5-35 mm2) |
| Συνεχή θερμοκρασία λειτουργίας | ≤ 90 °C |
| Θέρμανση βραχυκυκλώματος | ≤ 250 °C (≤ 5 s) |
| Θέρμανση εγκατάστασης | ≥ 0 °C κατά τη διάρκεια της στρώσης °C. Σταθερή θερμοκρασία λειτουργίας εγκατάστασης τόσο χαμηλή όσο περίπου -10 °C |
| Ελάχιστη ακτίνα κάμψης | ≥ 15 * συνολική διάμετρος καλωδίου (D) |
| Προϊόντα της σειράς ZR | πληρούν τις απαιτήσεις επιδόσεων για την καθυστέρηση της φλόγας για μη διαδεδομένες φλόγες στο πρότυπο GB/T 18380-2008 |
- Μεταλλουργία και χάλυβας - Τεχνουργήματα κυλίνδρων, ανεμιστήρες υψηλών φούρνων, αντλίες ψύξης νερού
- Ηλεκτροπαραγωγή - Βοηθητικές μονάδες κίνησης για θερμικές, υδροηλεκτρικές και βιομάζες μονάδες ηλεκτροπαραγωγής
- Πετροχημικά και διύλιση - Αντλίες, συμπιεστές, αναμειγνυτές
- Τύφλα και χαρτί - Μηχανές κίνησης χαρτιού, συστήματα ανεμιστήρων, αντλίες κενού
- Μεταλλουργία και μεταλλουργία - Πρέσες, μηχανήματα εργαλείων, γραμμές παραγωγής CNC, φούρνοι
- Ορυχεία και λατομεία - Μεταφορείς, θρυμματιστές, ανελκυστήρες, συστήματα εξαερισμού
- Σιδηρόδρομοι και μεταφορές - Βοηθητικές μονάδες έλξης, συστήματα εξαερισμού, συστήματα άντλησης
- Τρόφιμα και ποτά - Μείγματα, μεταφορείς, αυτοματοποιημένες γραμμές συσκευασίας
- Ναυπηγική και Ναυτιλιακή Μηχανική - Αντλίες πλοίων, κουμπιά, βοηθητικές μονάδες κίνησης
- Γενική αυτοματοποίηση - γραμμή παραγωγής και ολοκληρωμένα συστήματα κίνησης εργοστασίου
- Συνδέσεις μεταξύ τερματικών εξόδου μετατροπέα και κινητήρων κίνησης (≤ 1 kV)
- Συσκευές τροφοδοσίας ισχύος για ηλεκτρικούς εξοπλισμούς ακριβείας που απαιτούν χαμηλά επίπεδα παρεμβολών
- Ηλεκτρικές τροφοδοσίες για κινητό ή ημικινητό εξοπλισμό που απαιτεί ευέλικτα καλώδια με προστασία
| Κωδικός | Σημασία |
|---|---|
| ΑΡΠ | Σειρά καλωδίων μετατροπέα/μετατροπέα |
| YJ | Μόνωση XLPE |
| V | Εξωτερική κάλυψη από PVC |
| Π | Κάλυψη με πλεξίματα από χαλκό |
| ZR | Αντιφλεγμονώδης (το πρόθεμα υποδηλώνει διαφορετικά μοντέλα) |
| P12 | Ταινία χαλκού και σύνθετη ασπίδα με πλέξιμο χαλκού |
| PX12 | Ταινία χαλκού και κασσίτερες συνθετικές θωράκιση με πλεξίματα χαλκού |
Οι επιλογές προσαρμογής περιλαμβάνουν μέθοδο θωράκισης, βαθμολογία επιβράδυνσης φλόγας, σύστημα προστασίας και αριθμό καλωδίων πυρήνα / περιοχή διατομής.
Το BPYJVP έχει σχεδιαστεί ειδικά για έξοδα μετατροπέα: χρησιμοποιεί μόνωση XLPE για υψηλότερη αντοχή σε υπερχείλιση και θερμοκρασία, διαθέτει συμμετρικό σχέδιο πυρήνα για βελτιστοποιημένη μετάδοση,και χρησιμοποιεί μια θωράκιση από χαλκό για τον έλεγχο της ηλεκτρομαγνητικής συμβατότητας (EMC)Τα συνηθισμένα καλώδια τροφοδοσίας δεν είναι βελτιστοποιημένα για αυτές τις συνθήκες.
Για περιβάλλοντα με αυστηρές απαιτήσεις ηλεκτρομαγνητικής συμβατότητας (EMC) ή όπου τα καλώδια VFD τοποθετούνται κοντά σε ευαίσθητες γραμμές σήματος και ελέγχου,συνιστάται διπλή θωράκιση (φώλια χαλκού + στρώμα πλεξίματος)Το στρώμα πλέξιμου χαλκού σε κονσερβοποιημένη μορφή PX12 είναι ιδιαίτερα κατάλληλο για υγρό, διαβρωτικό ή θαλάσσιο περιβάλλον.
Ναι, υπό την προϋπόθεση ότι επιλέγεται η σωστή κατασκευή (π.χ. κατάλληλη κάλυψη, θωράκιση, εφόσον απαιτείται) και ότι η εγκατάσταση τηρείται τα τοπικά πρότυπα.Για εφαρμογές που υπόκεινται σε σημαντική μηχανική πίεση ή άμεση ταφή, συνιστώνται θωρακισμένα καλώδια αντιφλεγμονής.
Ενώ το ίδιο το καλώδιο δεν μεταβάλλει τη μηχανική δομή του κινητήρα, η κατάλληλη προστασία και η συμμετρική κατασκευή συμβάλλουν στη μείωση του θορύβου που σχετίζεται με την ηλεκτρομαγνητική ενέργεια και των επιπτώσεων κυματισμού ροπής.που μπορεί να μειώσει αποτελεσματικά τον ηχητικό θόρυβο και να βελτιώσει την ομαλή λειτουργία υπό ορισμένες συνθήκες λειτουργίας.
Συνήθως περιλαμβάνονται: ισχύς κινητήρα/ρεύμα και τάση συστήματος, μήκος καλωδίου και μέθοδος καλωδίωσης, περιβαλλοντικές συνθήκες και απαιτήσεις ηλεκτρομαγνητικής συμβατότητας.
Υπηρεσία της JinHong Company
Πάνω από την υπηρεσία παραγωγής:
Η JinHong έχει ένα ευρύ φάσμα προϊόντων καλωδίων και αγωγών για να διαλέξετε.
Υπηρεσίες πιστοποίησης ποιότητας:
Τα προϊόντα καλωδίων JinHong κατασκευάζονται σύμφωνα με τα πρότυπα GB, IEC, BS, NFC, ASTM, DIN και άλλα διεθνή πρότυπα.Η τεχνική ομάδα μας μπορεί να προσαρμόσει τα προϊόντα καλωδίων που πληρούν τις απαιτήσεις σας σύμφωνα με τις ανάγκες σας.
Επαγγελματική εξυπηρέτηση πελατών:
Η JinHong παρέχει δωρεάν επαγγελματικές συμβουλευτικές υπηρεσίες για να σας παρέχει ολοκληρωμένες υπηρεσίες λύσης έργων και λύσεις ταχείας παράδοσης προϊόντων.
Υπηρεσίες παράδοσης και αποστολής:
Ενώ εμείς στην JinHong παρέχουμε καλώδια υψηλής ποιότητας, παρέχουμε επίσης καλές λύσεις παράδοσης.μείωση σημαντικά των δαπανών μεταφοράς των πελατών.
Συσκευασία του JinHong:
Η συσκευασία καλωδίων JinHong παρέχεται με τη μορφή ξύλινων τροχών, κυματοειδών κιβωτίων και περιτυλίξεων.Τα άκρα του καλωδίου σφραγίζονται με αυτοκόλλητη ταινία BOPP και μη υγροσκοπικό καπάκι σφραγίσματος για την προστασία των άκρων του καλωδίου από την υγρασίαΜπορούμε να εκτυπώσουμε τα απαιτούμενα σημάδια στο εξωτερικό του βαρελιού με υδατοασφαλές υλικό σύμφωνα με τις απαιτήσεις του πελάτη.
