1. 5mm2-300mm2 Niederspannungskabel für den Außenbereich 0,6/1kV raucharm

WDZ-YJY ist ein raucharmes, halogenfreies (LSZH) XLPE-isoliertes Kupferader-Stromkabel, das für feste Installationen von 0,6/1 kV geeignet ist. Es wurde für öffentliche Gebäude, Tunnel, U-Bahnen und dichte Kabelkorridore entwickelt und zielt darauf ab, Rauch und korrosive Gase bei Bränden zu reduzieren.

Wenn Ihr Projekt LSZH-Kabel benötigt, um eine sicherere Evakuierungssichtbarkeit und ein geringeres Korrosionsrisiko zu gewährleisten und gleichzeitig eine zuverlässige Niederspannungs-Stromverteilungsleistung aufrechtzuerhalten, wählen Sie WDZ-YJY.

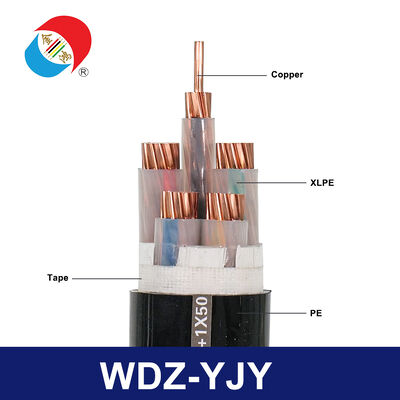

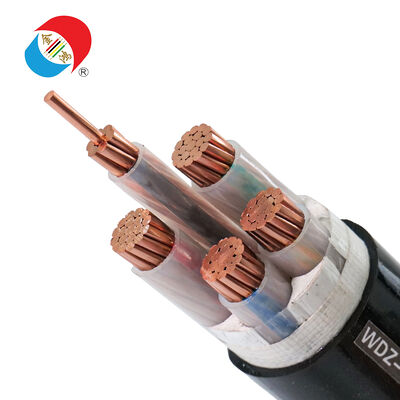

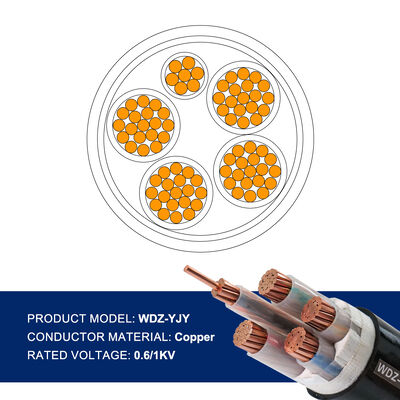

WDZ-YJY ist ein Niederspannungs-Kupferader-Stromkabel, das typischerweise aus Kupferlitzenleitern und XLPE-Isolierung besteht, die mit einem raucharmen, halogenfreien (LSZH) Außenmantel versehen sind. Es wird häufig in festen Inneninstallationen verwendet, insbesondere an Orten mit strengen Anforderungen an die Rauchkontrolle und halogenfreie Umgebungen, wie z. B. geschlossene Räume und dicht besiedelte Gebiete. Im Vergleich zu herkömmlichen PVC-ummantelten Niederspannungs-Stromkabeln tragen WDZ-YJY-Kabel dazu bei, die Rauchkonzentration bei Bränden zu reduzieren, die Entstehung korrosiver Halogengase zu verhindern und so eine sicherere Evakuierung zu unterstützen und das Korrosionsrisiko für Sekundärgeräte zu verringern.

Projektnotizen: Bitte bestätigen Sie die Leistungsstandards für raucharme, halogenfreie (LSZH) Kabel und die relevanten Standards, die in der Leistungsbeschreibung (BOQ) gefordert werden.

• Öffentliche Gebäude und konforme Innenverkabelung
• Krankenhäuser, Schulen, Hotels, Einkaufszentren, Flughäfen, Bahnhöfe und Stadien
• U-Bahnen, Tunnel und Kabeltrassen in Untergrundkorridoren
• Rechenzentren, Geräteräume und Bereiche mit dichter Kabeltrassenverkabelung
• Steigleitungen, Schächte, Korridore und Versorgungszugänge, die raucharme Kabel erfordern
• Geschützte Außenverkabelung, die LSZH-Konformität erfordert

• Kabeltrassen, Kabelkanäle, Kabelkanäle, Steigleitungen und geschützte Festverkabelung
• Nicht geeignet für kontinuierliche Bewegungs- oder Schleppanwendungen

• LSZH gewährleistet sicherere Evakuierungen und ein geringeres Korrosionsrisiko

  LSZH-Ummantelungssysteme sind so konzipiert, dass sie Rauch reduzieren und die Entstehung korrosiver Halogengase verhindern, wodurch die Sicht während der Evakuierung verbessert und Schäden an elektrischen Geräten und der Metallinfrastruktur reduziert werden.

• XLPE-Isolierung gewährleistet einen stabilen Betrieb von Niederspannungs-Stromverteilungssystemen

  XLPE-Isolierung hat zuverlässige dielektrische Eigenschaften und ist damit das bevorzugte Material für Niederspannungs-Einspeisungen mit Dauerlast.

• Entspricht den Spezifikationen für öffentliche und Infrastrukturprojekte

  XLPE-Isolierung ist häufig in Leistungsbeschreibungen (BOQs) mit strengen Sicherheitsklauseln und kritischen Akzeptanzkriterien enthalten.

• Erleichtert die EPC-Generalunternehmervergabe und die wiederkehrende Projektbeschaffung

  Gängige Größen und standardisierte Strukturen gewährleisten eine stabile Versorgung, eine gestaffelte Lieferung und die Planung des Lagerbestands des Auftragnehmers.

• Kupferleiter-Litzen und Widerstandsstabilität

  Die Dehnung wird streng kontrolliert, um stabile Widerstandswerte und eine zuverlässige Anschlussleistung zu gewährleisten.

• XLPE-Isolations-Extrusion und Vernetzung

  Die Isolationsschicht wird extrudiert und vernetzt, um eine dauerhafte dielektrische Schicht zu bilden, die für Niederspannungsumgebungen geeignet ist.

• Kernidentifizierung und -führung

  Die Adern werden identifiziert und mit kontrollierter Geometrie geführt, um ein reibungsloseres Ziehen und eine gleichmäßige Mantelkonstruktion zu gewährleisten.

• Raucharme, halogenfreie (LSZH) Mantel-Extrusion und -Kennzeichnung

  Die Extrusion der raucharmen, halogenfreien (LSZH) Mischung erfüllt die Leistungsstandards für raucharme, halogenfreie Eigenschaften und ist zur Rückverfolgbarkeit gekennzeichnet.

• Routinemäßige Inspektionen

  Typische Inspektionen umfassen Leiterwiderstand, Isolationsdicke, Funkenprüfung, Spannungstest, Maßprüfung und Mantelintegritätsprüfung.

• 1C: Für dedizierte Einspeisungen und Einzeladerverkabelung
• 2C: Für einphasige Stromkreise
• 3C: Für Drehstromkreise ohne Neutralleiter (designspezifisch)
• 4C: Für Drehstromverteilung mit Neutralleiter
• 5C: Für Drehstromverteilung mit Neutralleiter und Schutzleiter (PE) (designspezifisch)

3+1- und 3+2-Einspeisekonfigurationen können je nach Designpraxis verwendet werden.

1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300

• 2C x 2,5 2C x 4 2C x 6
• 3C x 4 3C x 6 3C x 10
• 4C x 10 4C x 16 4C x 25 4C x 35 4C x 50
• 5 Adern x 10 5 Adern x 16 5 Adern x 25
• 1 Ader x 70 1 Ader x 95 1 Ader x 120 1 Ader x 150

1. Wenn die Verkabelung in geschlossenen oder hochdichten Bereichen eine raucharme, halogenfreie (LSZH)-Leistung erfordert, wählen Sie WDZ-YJY.
2. Bestätigen Sie die erforderlichen LSZH-Akzeptanzkriterien in den Projektspezifikationen.
3. Wählen Sie die Anzahl der Leiter basierend auf dem Schaltungsdesign und dem Neutral-/Schutzleiter (PE)-Verkabelungsschema.
4. Wählen Sie die Querschnittsfläche basierend auf Strom, Leitungslänge, Gruppierung, Umgebungstemperatur und zulässigem Spannungsabfall.
5. Wenn die Verkabelung unterirdische Abschnitte umfasst oder hohe mechanische Risiken birgt, geben Sie bei Bedarf ein armiertes LSZH-Modell an.

Die Kabelverpackung von JinHong erfolgt in Form von Holzrollen, Wellpappkartons und Spulen. Die Kabelenden werden mit BOPP-Klebeband und einer nicht hygroskopischen Verschlusskappe versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Wir können die erforderlichen Markierungen mit wasserfestem Material auf die Außenseite des Fasses drucken, je nach Kundenwunsch.
