ZC-VV22 Flammschutz-Leistungskabel Panzerkabel PVC STA

Produktübersicht

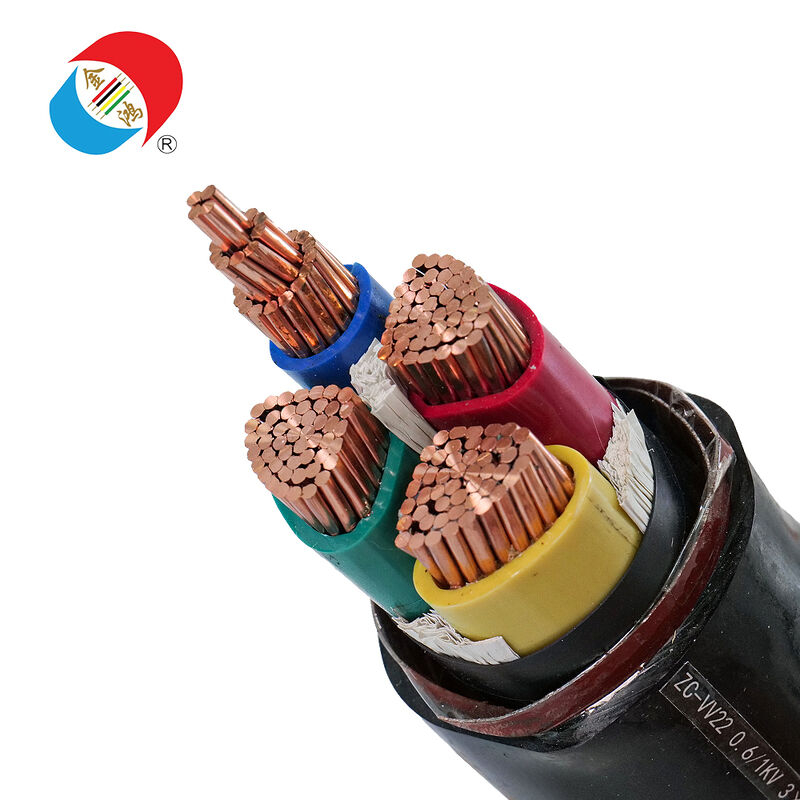

Das ZC-VV22 ist ein Niederspannungskabel, das typischerweise Kupferleiter und PVC-Isolierung aufweist, die mit Stahlbandpanzerung (normalerweise mit einer "22"-Konstruktion verbunden) verstärkt und schließlich durch einen PVC-Außenmantel geschützt ist. Die Bezeichnung "ZC" wird typischerweise verwendet, um die Flammwidrigkeitsklasse in seinem Klassifizierungssystem anzugeben. Dieses Modell ist ideal, wenn Käufer ein armiertes PVC-Kabel benötigen, das die Flammenausbreitung entlang des Kabelwegs begrenzt und gleichzeitig äußeren Drücken und Installationsbelastungen in geschützten unterirdischen oder mechanisch empfindlichen Bereichen standhält.

Nennspannung

Typische Nennspannung: 0,6/1 kV

Anwendungen: Niederspannungs-Stromverteilung und Festverdrahtungskreise

Anwendungsszenarien für ZC-VV22

Typische Projekte und Leitungen

• Unterirdische Leitungen und Schutzgräben für die Niederspannungs-Stromverteilung
• Gebäude-Riser und -Schächte mit spezifizierten Flammwidrigkeitsklassen
• Industrieanlagen mit dichter Kabelführung und grundlegenden Flammwidrigkeitsanforderungen
• Kabelkorridore und -gänge, die Leitungsschutz und Feuerwiderstandsklassen erfordern
• Geräteräume und Versorgungsbereiche, die eine dauerhafte, gepanzerte Festverdrahtung erfordern

Wann andere Modelle in Betracht gezogen werden sollten

• Wenn ein halogenfreies Kabel mit geringer Rauchentwicklung (LSZH) erforderlich ist: Wählen Sie das LSZH-Modell
• Wenn Feuerwiderstand (Schaltungsintegrität) erforderlich ist: Wählen Sie das feuerbeständige/NH-Modell
• Wenn eine höhere thermische Leistung erforderlich ist: Wählen Sie ein vernetztes Polyethylen (XLPE)-isoliertes, armiertes Kabel

Allgemeine Spezifikationsübersicht

Häufige Kernkonfigurationen (abhängig vom Projekt)

• 1C Für einadrige Zuleitungen (phasengetrennte Installation)
• 2C Für einphasige Festverdrahtung
• 3C Für Drehstromkreise ohne Neutralleiter (spezifisches Design hängt von der Situation ab)
• 4C Für Drehstromverteilung mit Neutralleiter
• 5C für Drehstromverteilung mit Neutralleiter und Schutzleiter (PE) (spezifisches Design hängt von der Situation ab)

Basierend auf der Projekterfahrung werden 3+1- und 3+2-Zuleitungsanordnungen bereitgestellt.

Häufige Querschnittsabmessungen (mm²)

Häufige Kombinationen für Auftragnehmer

• 4C x 10 4C x 16 4C x 25 4C x 35
• 5C x 10 5C x 16 5C x 25
• 3C x 6 3C x 10 3C x 16
• 1C x 35 1C x 50 1C x 70 1C x 95

Wichtige Vorteile bei der Beschaffung

• Flammwidrigkeitsklasse, Gewährleistung einer sicheren Kabelverdrahtung

  Die Auswahl einer Flammwidrigkeitsklasse trägt dazu bei, die Flammenausbreitung entlang des Kabelwegs zu begrenzen, was zu einer sichereren Verdrahtung in Schächten, Korridoren und dichten Installationsumgebungen führt, die eine grundlegende Flammwidrigkeit erfordern.

• Stahlbandpanzerung, Schutz des Kabelwegs

  Die Panzerungsschicht verbessert die Beständigkeit gegen Druck und äußeren Druck und verringert das Risiko von Schäden an Leitungen, Gräben und geschützten unterirdischen Abschnitten.

• PVC-Isolierung und -Mantel, effektive Kostenkontrolle

  Die PVC/PVC-Konstruktion bietet eine gängige und kostengünstige Lösung, die häufig in Festverkabelungen und Verteilungsleitungen verwendet wird.

• Einfache Handhabung vor Ort und langlebig

  Der PVC-Mantel bietet eine hervorragende Abriebfestigkeit während der Zug- und Installation.

• Einfache Stücklistenanpassung für Großprojekte

  Die universelle Konstruktion und die Abmessungen vereinfachen die Spezifikationsanpassung und die doppelte Lieferung.

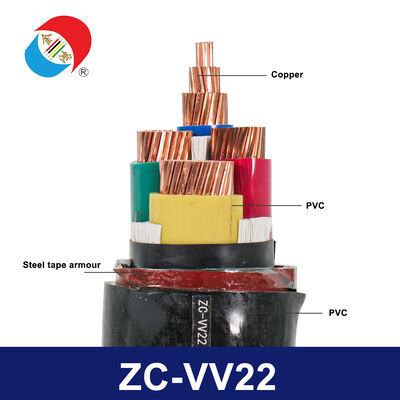

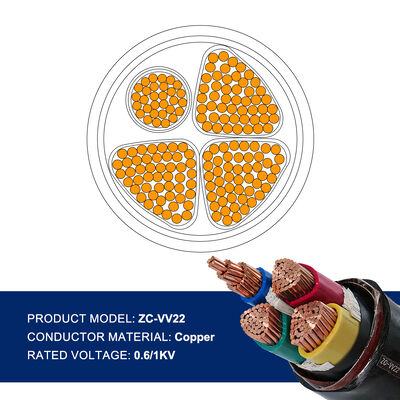

Strukturübersicht

• Leiter: Kupfer-Litze
• Isolierung: PVC
• Erdungsschicht: Schutz-Erdungsschicht unter der Panzerungsschicht
• Panzerungsschicht: Stahlbandpanzerung (STA)
• Außenmantel: PVC (Flammwidrigkeitsklasse hängt von der Klassifizierung ab)
• Installationsart: Festinstallation, Schutz des Stromkreises

Herstellung und Prozessbeschreibung

1. Vorbereitung des Kupferleiters

   Kupferdraht wird gezogen und verseilt, um den Widerstandszielen zu entsprechen und den Biegeanforderungen in tatsächlichen Installationen gerecht zu werden.

2. PVC-Isolations-Extrusion

   Die PVC-Isolationsschicht wird mit kontrollierter Dicke extrudiert, um die dielektrische Leistung und die Abmessungsanforderungen zu erfüllen.

3. Kernidentifizierung und -montage

   Die Kerndrähte werden identifiziert und in einer stabilen Geometrie gestapelt, um die Rundheit und Konsistenz der Mantelstruktur zu gewährleisten.

4. Erdungsschichtbildung

   Erdungsschichten werden verlegt, um die Kerndrahtanordnung zu schützen und eine stabile Basis für die Stahlbandpanzerung zu bilden.

5. Stahlbandpanzerung

   Das Stahlband wird in einem kontrollierten Überlappungsmuster gewickelt, um die Druckfestigkeit und den Widerstand gegen äußeren Druck zu verbessern.

6. Flammhemmende PVC-Mantel-Extrusion

   Ein flammhemmendes PVC-Mantelsystem wird verwendet, um die Panzerungsschicht zu schützen und die angegebenen Flammwidrigkeitsanforderungen zu erfüllen.

7. Routinemäßige Inspektionen

   Typische Inspektionen umfassen Leiterwiderstand, Überprüfung der Isolationsdicke, Funkenprüfung, Spannungstest, Dimensionsprüfung und Überprüfung der Mantelintegrität.

Spezifikationen

Auswahlhilfe

• Wenn Ihr Projekt ein flammhemmendes PVC-armiertes Kabel für Festinstallationen und geschützte Verdrahtungswege erfordert, wählen Sie ZC-VV22. Wählen Sie die Anzahl der Kerndrähte basierend auf dem Neutral- und Schutzschaltungsdesign.
• Wählen Sie den Querschnitt basierend auf Strom, Leitungslänge, Gruppierung, Umgebungstemperatur und Spannungsabfallbegrenzungen.
• Wenn Ihr Projekt halogenfreie (LSZH) oder feuerbeständige Eigenschaften erfordert, geben Sie diese Anforderung bitte an, um verschiedene Konstruktionsmethoden abzugleichen.

Schnelle Anfragevorlage

Häufig gestellte Fragen

• Q1 Was ist der Zweck von ZC-VV22?

  A Es wird für die Niederspannungs-Festverdrahtung und -Verteilung verwendet und eignet sich für Anwendungen, die eine bestimmte Flammwidrigkeitsklasse und einen Pfadschutz unter Verwendung von Stahlbandpanzerung in Leitungen, Gräben und dichten Kabelwegen erfordern.

• Q2 Wofür steht ZC?

  A In Benennungssystemen wird ZC oft verwendet, um die Flammwidrigkeitsklasse zu identifizieren. Bitte passen Sie die erforderliche Bewertung an Ihre Projektstandards an.

• Q3 Wofür steht 22?

  A In vielen Benennungssystemen steht 22 für eine stahlbandarmierte Konstruktion, die entwickelt wurde, um die Druckfestigkeit und den Leitungsschutz zu verbessern.

• Q4 Kann ZC-VV22 für die direkte Verlegung im Erdreich verwendet werden?

  A Es wird typischerweise in Leitungen und Schutzgräben installiert. Die Eignung für die direkte Verlegung im Erdreich hängt von den Bodenbedingungen, mechanischen Risiken und den örtlichen Vorschriften ab. Bitte geben Sie Leitungsdetails für die richtige Anpassung an.

• Q5 Was ist der Unterschied zwischen ZC-VV22 und VV22?

  A ZC-VV22 hat Anforderungen an die Flammwidrigkeitsklasse, während Standard-VV22 möglicherweise nicht flammhemmend ist, sofern nicht anders angegeben.

• Q6 Welche Informationen beschleunigen die Preisgestaltung und die Lieferplanung?

  A Erforderliche Standards und Flammwidrigkeitsklasse, Kernkonfiguration, Größenliste, Gesamtmeter, Leitungstyp, Bestimmungsort, Rollenlängenpräferenz und erforderliche Dokumentation.
